Cách làm sạch cảm biến hình ảnh của camera thị giác máy mà không gây hư hại do tĩnh điện?

Giữ cho cảm biến hình ảnh của máy ảnh thị giác máy luôn sạch sẽ là một trong những nhiệm vụ bảo trì quan trọng nhất trong bất kỳ hệ thống chụp ảnh công nghiệp nào. Bụi, vết dầu và các hạt lơ lửng trong không khí có thể bám lên bề mặt cảm biến theo thời gian, làm suy giảm chất lượng hình ảnh, gây ra kết quả kiểm tra sai và cuối cùng làm giảm độ tin cậy của toàn bộ hệ thống thị giác máy. Việc hiểu rõ phương pháp làm sạch cảm biến phù hợp là điều thiết yếu đối với mọi kỹ sư hoặc kỹ thuật viên làm việc với máy ảnh thị giác máy trong môi trường sản xuất.

Rủi ro lớn nhất khi làm sạch cảm biến camera thị giác máy là không phải bụi bẩn mà là điện tĩnh do việc làm sạch không đúng cách gây ra. Sự phóng điện tĩnh có thể làm hỏng vĩnh viễn các thành phần quang-điện nhạy cảm của cảm biến, dẫn đến chi phí sửa chữa tốn kém hoặc phải thay thế toàn bộ cảm biến. Hướng dẫn này sẽ dẫn bạn qua một quy trình làm sạch cảm biến camera thị giác máy một cách an toàn và có cấu trúc, nhằm tránh gây ra hư hại do điện tĩnh, nhờ đó hiệu suất chụp ảnh luôn ổn định và thiết bị phần cứng được bảo vệ tốt.

Hiểu rõ các rủi ro do điện tĩnh đối với cảm biến camera thị giác máy

Tại sao điện tĩnh là mối đe dọa chính

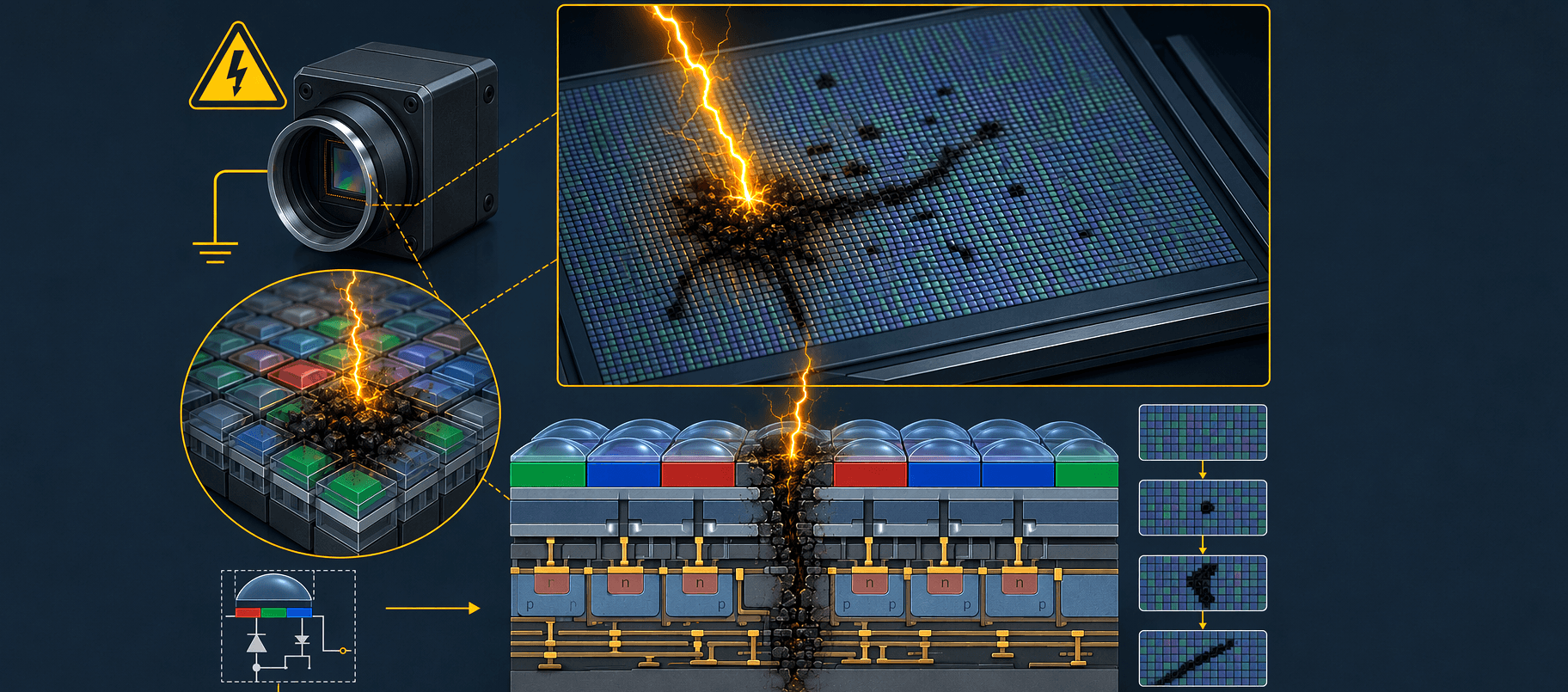

Bộ cảm biến camera thị giác máy được cấu tạo từ một mảng dày đặc các điểm ảnh nhạy sáng. Những điểm ảnh này cực kỳ nhạy cảm với hiện tượng phóng điện tĩnh, thường được gọi là ESD. Khi một dụng cụ làm sạch chà xát lên bề mặt cảm biến mà không được nối đất đúng cách hoặc không tuân thủ các biện pháp chống tĩnh điện, điều này có thể gây tích tụ điện tích tĩnh và sau đó phóng điện đột ngột vào cảm biến. Ngay cả một sự kiện ESD nhỏ đến mức cơ thể con người không thể cảm nhận được cũng có thể phá hủy vĩnh viễn các cụm điểm ảnh trên bộ cảm biến camera thị giác máy, dẫn đến xuất hiện các vùng tối hoặc vệt đen trên mọi hình ảnh được chụp sau đó.

Trong môi trường công nghiệp, nguy cơ tích tụ điện tích tĩnh cao hơn so với các văn phòng tiêu chuẩn do độ ẩm thấp, sàn nhà làm từ vật liệu tổng hợp và thiết bị điện đặt gần đó. Mọi kỹ thuật viên thực hiện bảo trì hoặc sửa chữa camera thị giác máy đều phải coi việc phòng ngừa ESD là ưu tiên hàng đầu, chứ không phải là việc làm bổ sung. Việc nối đất bản thân trước khi chạm vào bất kỳ thành phần nào của camera thị giác máy là bắt buộc và không thể thương lượng.

Nhận diện sự nhiễm bẩn cảm biến trên camera thị giác máy

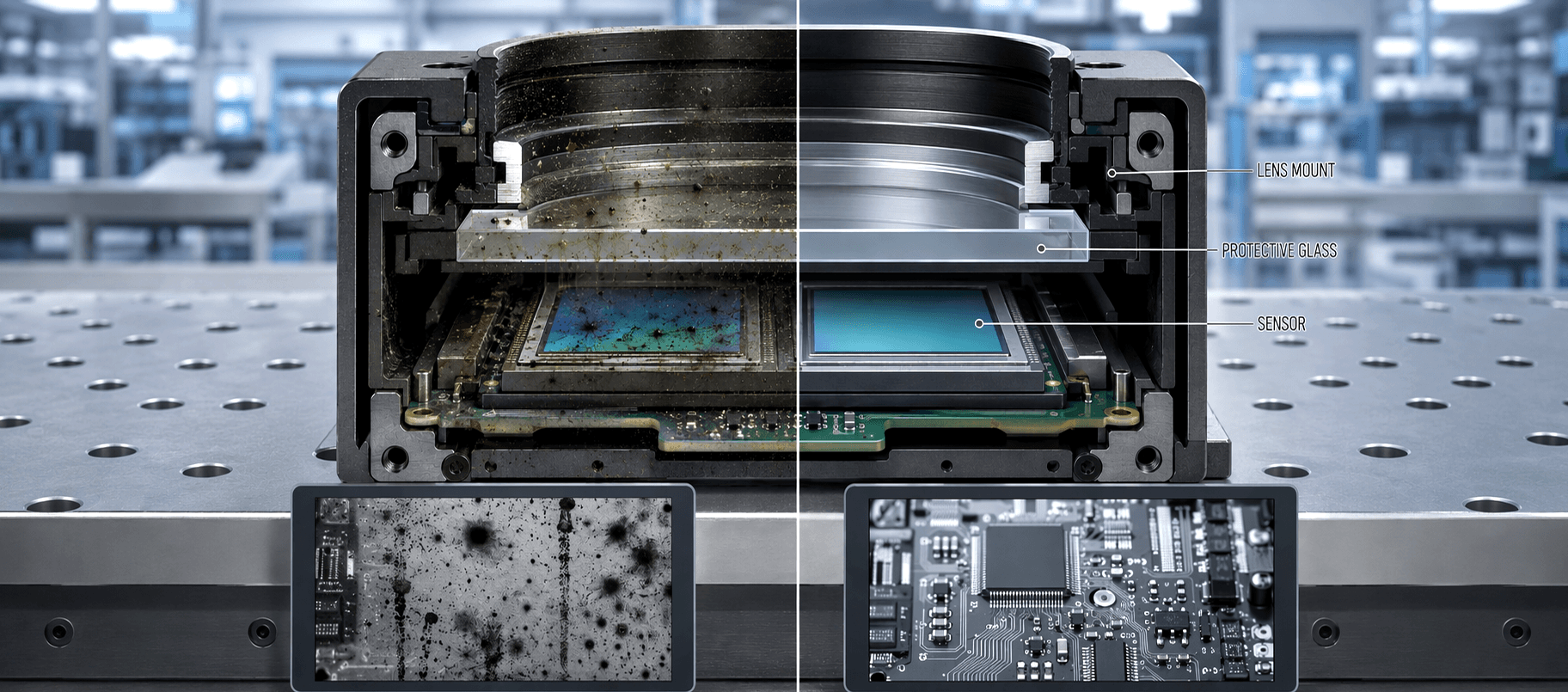

Trước khi làm sạch, hãy xác nhận rằng vấn đề về chất lượng hình ảnh thực tế là do cảm biến bị bẩn chứ không phải do ống kính hoặc cửa sổ bảo vệ bị bẩn. Cách đáng tin cậy nhất để xác định sự nhiễm bẩn cảm biến trên camera thị giác máy là chụp một ảnh phẳng được chiếu sáng đồng đều. Các đốm tối hoặc vệt tối cố định, xuất hiện ở cùng tọa độ điểm ảnh trên nhiều khung hình khác nhau, cho thấy bề mặt cảm biến của camera thị giác máy đang bị nhiễm bẩn. Nếu các đốm này di chuyển khi bạn xoay hoặc thay thế ống kính, thì nguyên nhân nằm ở ống kính hoặc kính bảo vệ chứ không phải ở chính cảm biến.

Công cụ và chuẩn bị để làm sạch cảm biến một cách an toàn

Chọn vật liệu làm sạch phù hợp

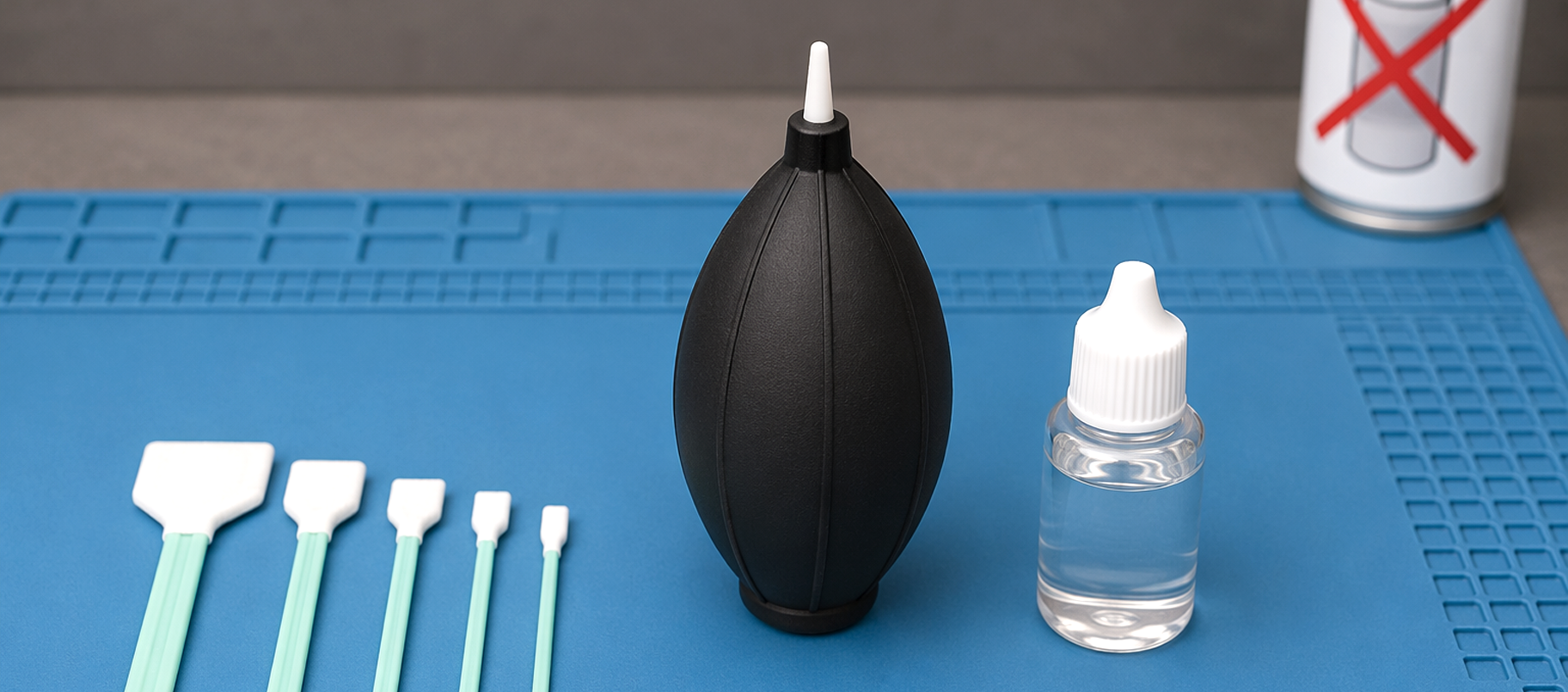

Việc lựa chọn các công cụ phù hợp là điều thiết yếu trước khi bắt đầu làm sạch cảm biến máy ảnh thị giác máy (machine vision camera). Bạn sẽ cần một thiết bị thổi khí chống tĩnh điện, các tăm bông chuyên dụng không xơ dùng để làm sạch cảm biến (có kích thước phù hợp với định dạng cảm biến của máy ảnh thị giác máy) và dung dịch làm sạch cảm biến cấp quang học. Tuyệt đối không sử dụng bình khí nén mua tại các cửa hàng vật liệu xây dựng vì những bình này có thể chứa dư lượng chất đẩy và tạo ra trường tĩnh điện mạnh. Thiết bị thổi khí chống tĩnh điện được thiết kế đặc biệt cho cảm biến quang học là công cụ hàng đầu đúng quy cách trong quy trình bảo trì máy ảnh thị giác máy.

Tăm bông làm sạch cảm biến phải phù hợp với kích thước cảm biến của máy ảnh thị giác máy. Việc sử dụng tăm bông quá lớn sẽ kéo các chất gây nhiễm bẩn trên diện tích rộng hơn và làm tăng tĩnh điện do ma sát. Dung dịch làm sạch cảm biến quang học nên được nhỏ một lượng vừa đủ lên tăm bông thay vì nhỏ trực tiếp lên bề mặt cảm biến của máy ảnh thị giác máy, bởi vì lượng dung dịch thừa có thể len lỏi vào bên dưới vỏ bọc cảm biến và gây ăn mòn theo thời gian.

Thiết lập môi trường làm việc an toàn về tĩnh điện

Trước khi mở giá đỡ ống kính của camera thị giác máy, hãy thiết lập một trạm làm việc an toàn chống tĩnh điện (ESD). Đặt một tấm lót chống tĩnh điện lên bề mặt làm việc và nối nó với điểm tiếp đất. Đeo vòng đeo tay chống tĩnh điện (ESD) đã nối đất trong suốt quá trình làm sạch. Bản thân camera thị giác máy cũng phải được đặt trên tấm lót chống tĩnh điện khi tiếp cận cảm biến. Làm việc trong phòng có độ ẩm vừa phải nếu có thể, vì không khí quá khô sẽ làm tăng đáng kể nguy cơ phát sinh tĩnh điện trong quá trình bảo trì camera thị giác máy.

Tắt nguồn camera thị giác máy và ngắt kết nối tất cả các cáp trước khi tháo ống kính. Cảm biến của camera thị giác máy đang được cấp điện dễ bị tổn thương bởi các sự kiện tĩnh điện (ESD) hơn nhiều so với khi camera hoàn toàn ngắt kết nối. Hãy để camera thị giác máy đứng yên ít nhất một phút sau khi tắt nguồn trước khi mở giá đỡ ống kính, nhằm tạo điều kiện cho bất kỳ điện tích dư nào tự tiêu tán.

Quy trình làm sạch cảm biến theo từng bước

Lần thổi đầu tiên bằng máy thổi khí chống tĩnh điện

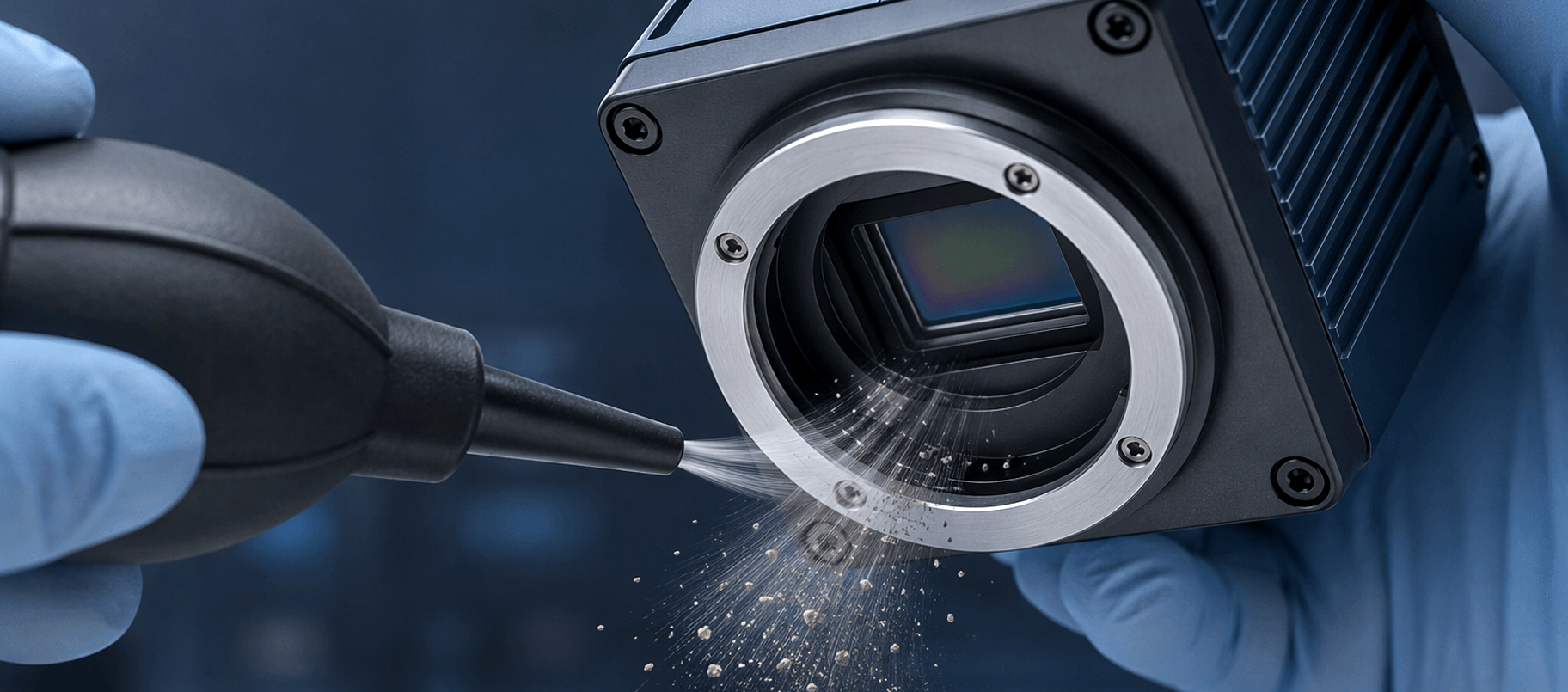

Khi gắn camera thị giác máy vào tấm đệm chống tĩnh điện một cách chắc chắn và đã tháo ống kính ra, hãy sử dụng thiết bị thổi khí chống tĩnh điện để nhẹ nhàng thổi các hạt bụi lỏng lẻo khỏi bề mặt cảm biến. Giữ camera thị giác máy sao cho cảm biến hướng hơi xuống dưới để các hạt bụi bị đẩy ra rơi xa khỏi cảm biến thay vì bám lại lên bề mặt cảm biến. Hãy thổi ngắn và kiểm soát tốt, tránh thổi liên tục. Lặp lại từ ba đến bốn lần. Đối với nhiều trường hợp nhiễm bẩn thông thường, chỉ cần thực hiện bước đầu tiên này là đủ để khắc phục vấn đề chất lượng hình ảnh trên camera thị giác máy mà không cần tiếp xúc vật lý với cảm biến.

Làm sạch bằng tăm bông ẩm đối với các vết bẩn cứng đầu

Nếu bước thổi khí bằng máy thổi không loại bỏ hoàn toàn các vết bẩn hiển thị trên camera thị giác máy, hãy tiến hành lau bằng tăm bông ẩm. Nhỏ một đến hai giọt dung dịch làm sạch cảm biến quang học lên một đầu của tăm bông cảm biến có kích thước phù hợp. Đặt nhẹ nhàng tăm bông vào một cạnh của cảm biến camera thị giác máy rồi kéo nó qua bề mặt theo một đường trượt duy nhất, mượt mà, không nhấc lên hoặc đổi hướng. Lật tăm bông sang mặt sạch và thực hiện một lần lau ngược lại. Không bao giờ tái sử dụng tăm bông trên cảm biến camera thị giác máy vì tăm bông đã dùng sẽ mang theo các chất gây nhiễm bẩn và có thể gây ra những vết xước vi mô.

Sau khi lau bằng tăm bông ẩm, hãy sử dụng lại máy thổi khí chống tĩnh điện để loại bỏ bất kỳ dư lượng dung dịch nào còn sót lại trên cảm biến camera thị giác máy. Để bề mặt cảm biến khô tự nhiên trong ba mươi giây trước khi lắp lại ống kính. Thực hiện một lần chụp thử nghiệm bằng camera thị giác máy dưới nguồn sáng phẳng để xác nhận rằng các chất gây nhiễm bẩn đã được loại bỏ và chất lượng hình ảnh đã được khôi phục.

Câu hỏi thường gặp

Tôi nên làm sạch cảm biến của camera thị giác máy bao lâu một lần?

Tần suất làm sạch cảm biến camera thị giác máy phụ thuộc vào môi trường vận hành. Trong môi trường công nghiệp nhiều bụi hoặc dầu mỡ, hãy kiểm tra cảm biến camera thị giác máy hàng tháng. Trong phòng sạch hoặc môi trường được kiểm soát, việc kiểm tra định kỳ mỗi quý thường là đủ. Luôn làm sạch cảm biến camera thị giác máy ngay lập tức nếu xuất hiện các khuyết tật về chất lượng hình ảnh.

Tôi có thể sử dụng cồn isopropyl thông thường để làm sạch cảm biến camera thị giác máy không?

Cồn isopropyl tiêu chuẩn không được khuyến nghị để làm sạch cảm biến camera thị giác máy. Loại cồn này thường chứa nước và các chất phụ gia để lại cặn trên bề mặt quang học. Chỉ sử dụng dung dịch làm sạch cảm biến chuyên dụng cấp quang học, được thiết kế đặc biệt cho việc bảo trì cảm biến camera thị giác máy và cảm biến nhiếp ảnh nhằm tránh hiện tượng vệt hoặc hư hại lớp phủ.

Tôi nên làm gì nếu cảm biến camera thị giác máy vẫn còn bẩn sau khi làm sạch?

Nếu tình trạng nhiễm bẩn vẫn còn tồn tại sau hai lần làm sạch cẩn thận camera thị giác máy, hãy tránh việc lau chùi mạnh nhiều lần. Thay vào đó, vui lòng liên hệ nhà sản xuất camera thị giác máy hoặc trung tâm dịch vụ được chứng nhận để được làm sạch cảm biến chuyên nghiệp hoặc kiểm tra. Việc cố gắng làm sạch không đúng cách nhiều lần sẽ có nguy cơ gây hư hại vĩnh viễn cho cảm biến cao hơn so với một lần can thiệp chuyên sâu bởi kỹ thuật viên có chuyên môn.
