Độ phân giải nào là lý tưởng cho camera thị giác máy để kiểm tra điện trở 0201 trên bảng mạch in (PCB)?

Kiểm tra điện trở 0201 trên bảng mạch in (PCB) là một trong những nhiệm vụ đòi hỏi khắt khe nhất mà máy ảnh thị giác máy có thể thực hiện trong sản xuất điện tử. Các linh kiện siêu nhỏ này chỉ có kích thước 0,6 mm × 0,3 mm, nghĩa là bất kỳ máy ảnh thị giác máy được triển khai cho công việc này đều phải cung cấp độ phân giải tuyệt vời ở mức từng điểm ảnh nhằm phát hiện chính xác các lỗi đặt linh kiện, cầu nối hàn và thiếu linh kiện. Việc lựa chọn độ phân giải sai không chỉ đơn thuần ảnh hưởng đến độ sắc nét của hình ảnh — mà còn tác động trực tiếp đến tỷ lệ sản phẩm đạt chuẩn, tốc độ kiểm tra và độ tin cậy của quy trình sản xuất.

Bài viết này giải thích các yêu cầu về độ phân giải mà một camera thị giác máy phải đáp ứng khi kiểm tra các linh kiện cỡ 0201, cách tính ngân sách pixel tối thiểu cần thiết và những yếu tố quang học cũng như cảm biến nào ảnh hưởng đến kết quả hình ảnh cuối cùng. Dù bạn đang thiết kế một hệ thống kiểm tra quang học tự động từ đầu hay nâng cấp một dây chuyền hiện có, việc hiểu rõ mối quan hệ giữa kích thước linh kiện, trường nhìn (field of view) và độ phân giải của camera thị giác máy đều rất quan trọng để đưa ra quyết định kỹ thuật chính xác.

Hiểu rõ yêu cầu về độ phân giải đối với việc kiểm tra linh kiện cỡ 0201

Tại sao kích thước linh kiện quy định độ phân giải của camera

Một điện trở cỡ 0201 có chiều dài 0,6 mm và chiều rộng 0,3 mm. Để camera thị giác máy có thể phát hiện đáng tin cậy các khuyết tật trên linh kiện như vậy, quy tắc chung trong lĩnh vực thị giác máy là ít nhất 5–10 điểm ảnh phải bao phủ đặc trưng nhỏ nhất cần quan sát. Nếu đặc trưng then chốt là phần viền hàn (solder fillet) hoặc pad linh kiện—có thể nhỏ tới 0,1 mm—thì camera thị giác máy phải đạt độ phân giải điểm ảnh khoảng 10 micromet trên mỗi điểm ảnh hoặc tốt hơn. Đây là yêu cầu nghiêm ngặt hơn nhiều so với những gì cần thiết cho các linh kiện cỡ 0402 hoặc 0603, vốn có diện tích tiếp xúc lớn hơn và dung sai vị trí lắp đặt rộng hơn.

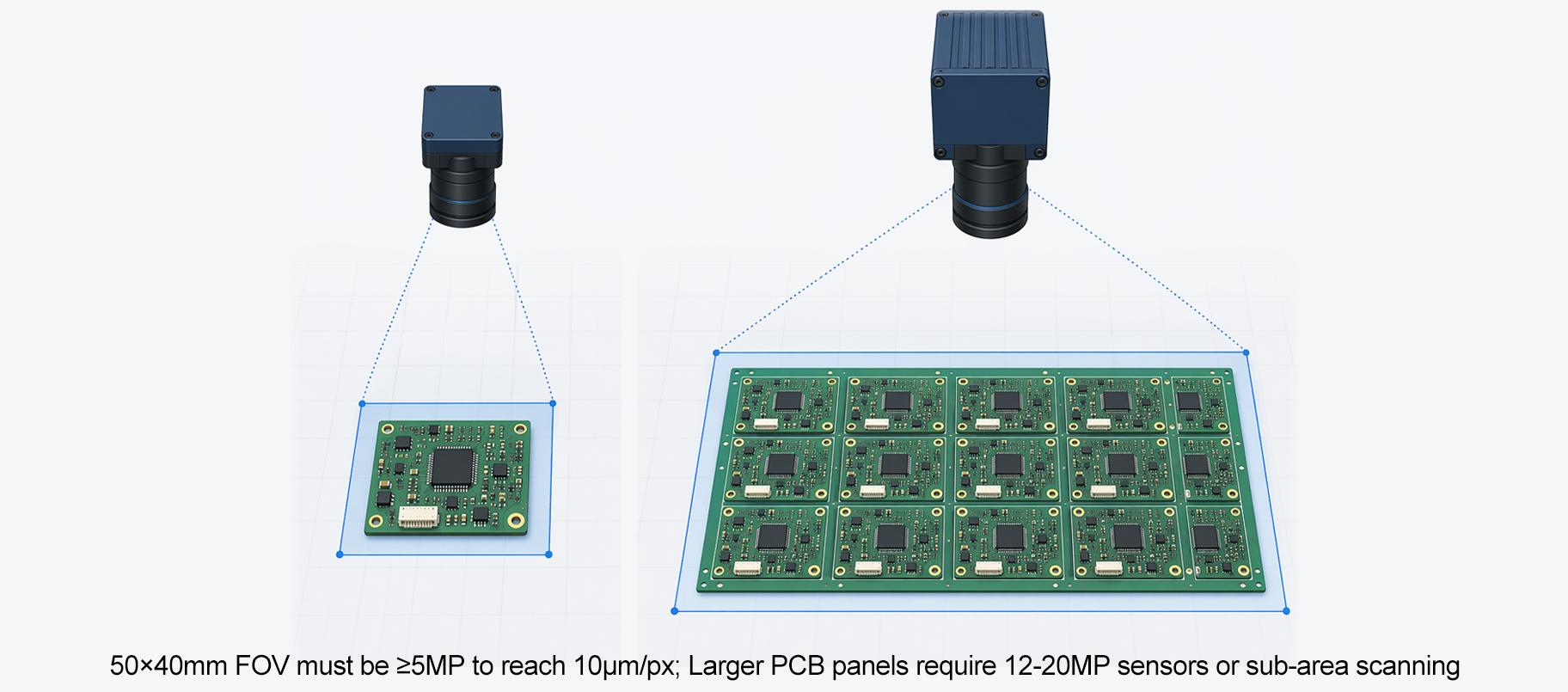

Độ phân giải của camera thị giác máy cũng phụ thuộc vào vùng quan sát (field of view) của bạn. Một camera thị giác máy bao phủ vùng kích thước 50 mm × 40 mm sẽ cần ít nhất cảm biến 5 megapixel để đạt độ phân giải 10 micromet trên mỗi pixel. Đối với một bảng mạch in (PCB) lớn hơn, cùng một camera thị giác máy đó sẽ phải hoạt động ở chế độ quét từng mảng (tiled scan) hoặc sử dụng cảm biến có độ phân giải cao hơn, ví dụ như mẫu 12 megapixel hoặc 20 megapixel. Trên thực tế, nhiều hệ thống camera thị giác máy được thiết kế để kiểm tra linh kiện cỡ 0201 thường sử dụng cảm biến trong khoảng từ 9 đến 20 megapixel nhằm cân bằng giữa diện tích phủ sóng và độ chi tiết không gian yêu cầu.

Tính toán ngân sách pixel cho việc kiểm tra linh kiện nhỏ

Việc tính toán ngân sách điểm ảnh là bước nền tảng khi lựa chọn camera thị giác máy cho công việc xử lý linh kiện cỡ 0201. Bắt đầu với chiều rộng vùng quan sát (field of view), chia giá trị này cho số điểm ảnh của cảm biến trên trục tương ứng, kết quả thu được chính là khoảng cách lấy mẫu thực địa (ground sampling distance) hoặc độ phân giải điểm ảnh (pixel pitch) tại mặt phẳng vật thể. Một camera thị giác máy có cảm biến ngang gồm 10.000 điểm ảnh bao phủ vùng quan sát rộng 100 mm sẽ đạt 10 micromet trên mỗi điểm ảnh — đúng bằng giới hạn dưới của độ phân giải chấp nhận được đối với kiểm tra linh kiện 0201. Giảm vùng quan sát xuống còn 60 mm trong khi vẫn sử dụng cùng camera thị giác máy sẽ nâng độ phân giải lên 6 micromet trên mỗi điểm ảnh, từ đó tạo ra biên an toàn lớn hơn cho việc phát hiện khuyết tật. Các kỹ sư đánh giá camera thị giác máy cho ứng dụng này luôn cần tính toán ngân sách điểm ảnh trước khi quyết định kích thước cảm biến hoặc tổ hợp ống kính.

Các yếu tố cảm biến và quang học chủ chốt ảnh hưởng đến chất lượng kiểm tra

Định dạng cảm biến và kích thước điểm ảnh trong camera thị giác máy

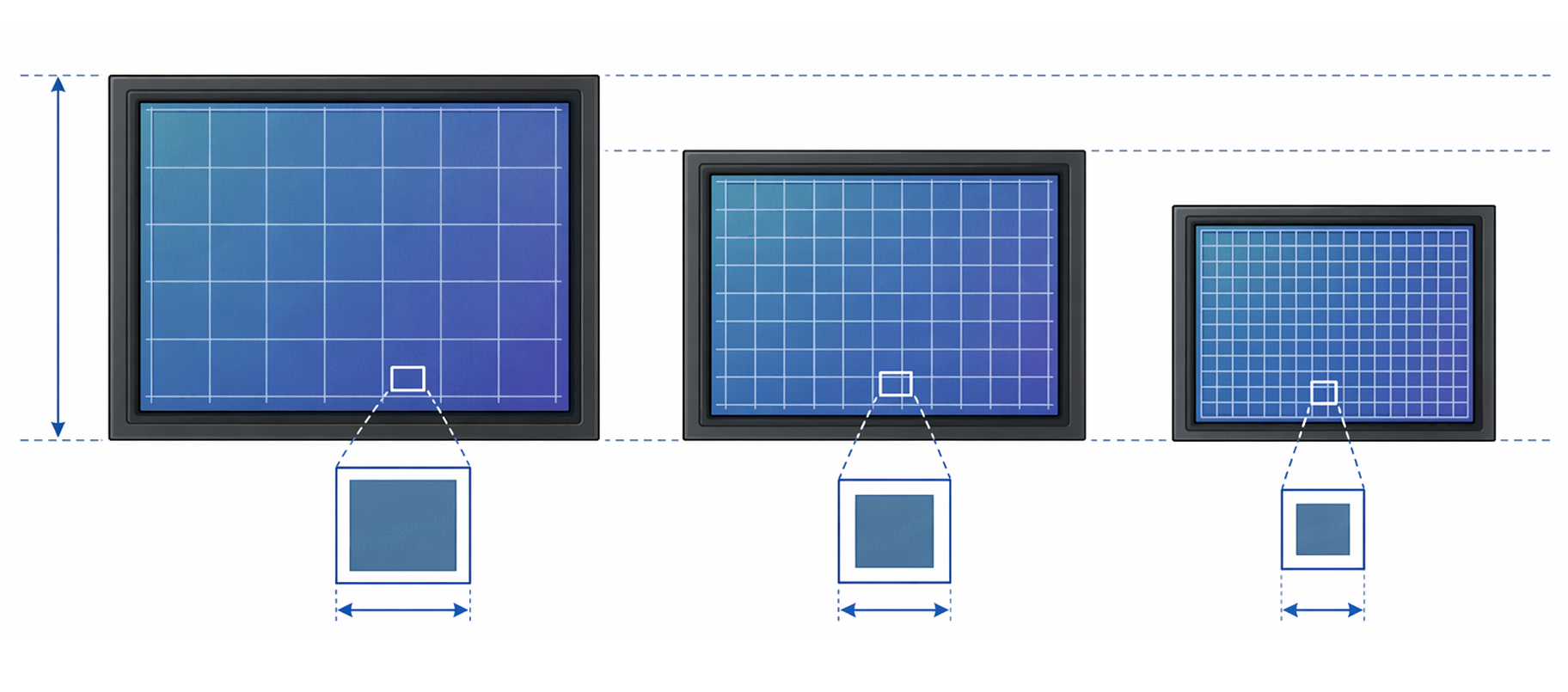

Ngoài số megapixel thô, kích thước pixel vật lý bên trong camera thị giác máy đóng vai trò quan trọng đối với chất lượng hình ảnh. Các pixel nhỏ hơn — thường từ 2,4 đến 3,45 micron — cho phép camera thị giác máy tích hợp độ phân giải cao hơn vào định dạng cảm biến nhỏ gọn, nhưng đồng thời cũng làm giảm lượng ánh sáng thu được trên mỗi pixel. Đối với việc kiểm tra linh kiện 0201 dưới hệ thống chiếu sáng cấu trúc mạnh, sự đánh đổi này thường chấp nhận được vì cường độ chiếu sáng có thể được điều khiển một cách chính xác. Camera thị giác máy sử dụng cảm biến có định dạng 1 inch hoặc lớn hơn thường mang lại hiệu suất tỷ lệ tín hiệu trên nhiễu (SNR) tốt hơn và hỗ trợ các hệ thống quang học phóng đại cao hơn mà không bị méo viền (vignetting). Khi xem xét thông số kỹ thuật của camera thị giác máy, luôn kiểm tra đồng thời cả kích thước pixel và định dạng cảm biến thay vì chỉ đánh giá riêng số megapixel.

Lựa chọn ống kính và tác động của nó lên độ phân giải hiệu dụng

Một camera thị giác máy chỉ hiệu quả đúng mức khi được trang bị ống kính phù hợp. Ngay cả một camera thị giác máy có độ phân giải 20 megapixel cũng sẽ hoạt động kém hiệu quả nếu kết hợp với ống kính chất lượng thấp gây ra hiện tượng sai lệch sắc và cong mặt phẳng ảnh. Đối với việc kiểm tra bảng mạch in (PCB) loại 0201, ống kính telecentric được ưu tiên mạnh mẽ vì chúng loại bỏ biến dạng phối cảnh và cung cấp độ phóng đại đồng đều trên toàn bộ trường ảnh. Một ống kính telecentric được chọn phù hợp sẽ đảm bảo rằng camera thị giác máy thu được dữ liệu kích thước chính xác ở vùng rìa của ảnh, chứ không chỉ ở vùng trung tâm. Ống kính cần có khả năng phân giải các chi tiết ở tần số không gian tương đương với yêu cầu của cảm biến camera thị giác máy, thường được biểu thị bằng số cặp đường trên mỗi milimét.

Hướng dẫn thực tế về độ phân giải cho các đường mạch PCB loại 0201

Phạm vi độ phân giải đề xuất cho sử dụng trong sản xuất

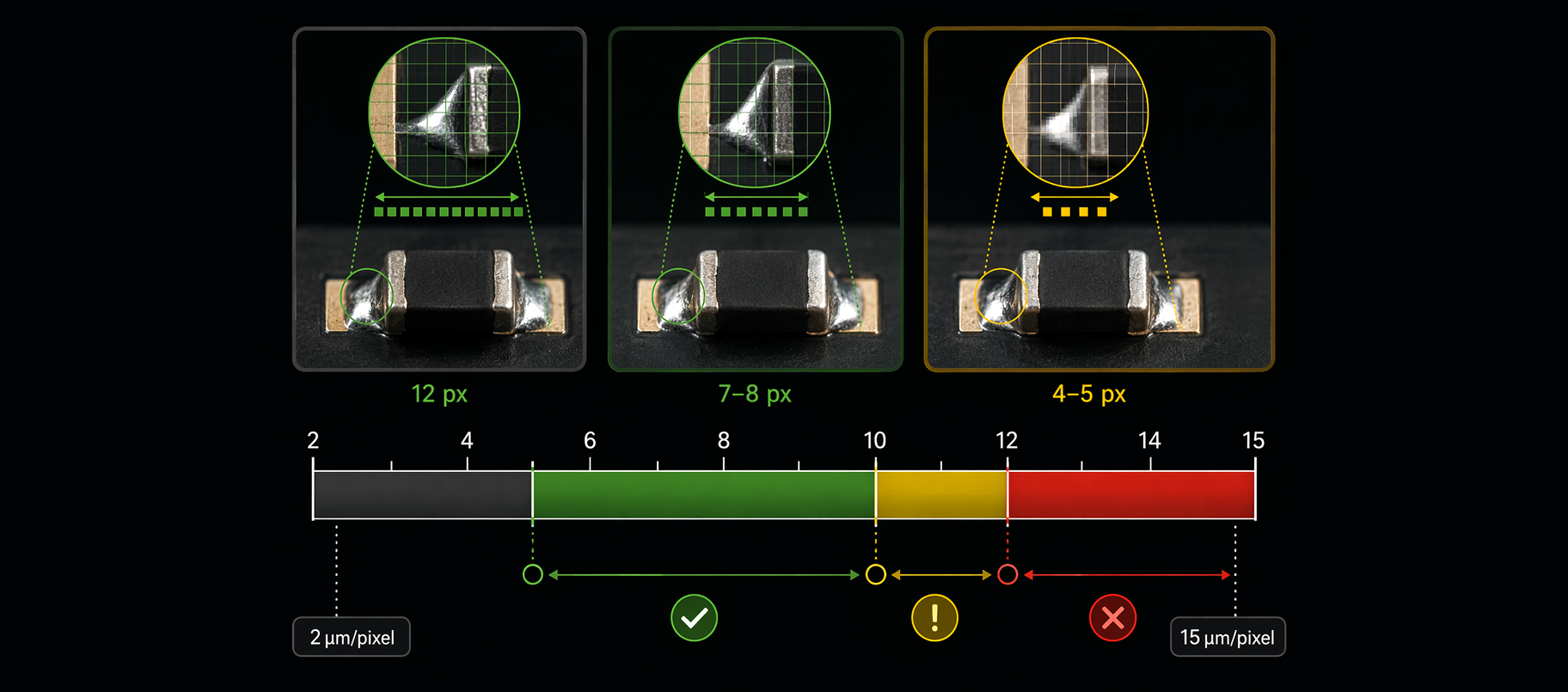

Dựa trên logic ngân sách pixel và kích thước vật lý của các linh kiện 0201, một camera thị giác máy cần đạt độ phân giải lấy mẫu mặt đất trong khoảng từ 5 đến 10 micromet trên mỗi pixel tại mặt phẳng đối tượng cho nhiệm vụ kiểm tra này. Ở mức 5 micromet trên mỗi pixel, camera thị giác máy cung cấp độ bao phủ pixel dồi dào tới 12 pixel trên chiều rộng 0,06 mm của lớp hàn, giúp đảm bảo độ tin cậy cao trong việc phát hiện khuyết tật. Ở mức 10 micromet trên mỗi pixel, camera thị giác máy vẫn đạt được độ bao phủ tối thiểu 5 pixel cần thiết để phân loại đáng tin cậy. Việc sử dụng độ phân giải dưới 10 micromet trên mỗi pixel với camera thị giác máy thường không được khuyến nghị cho kiểm tra quang học tự động các linh kiện 0201 vì điều này gây ra quá nhiều mơ hồ trong giai đoạn phân loại khuyết tật.

Cân bằng độ phân giải với năng suất

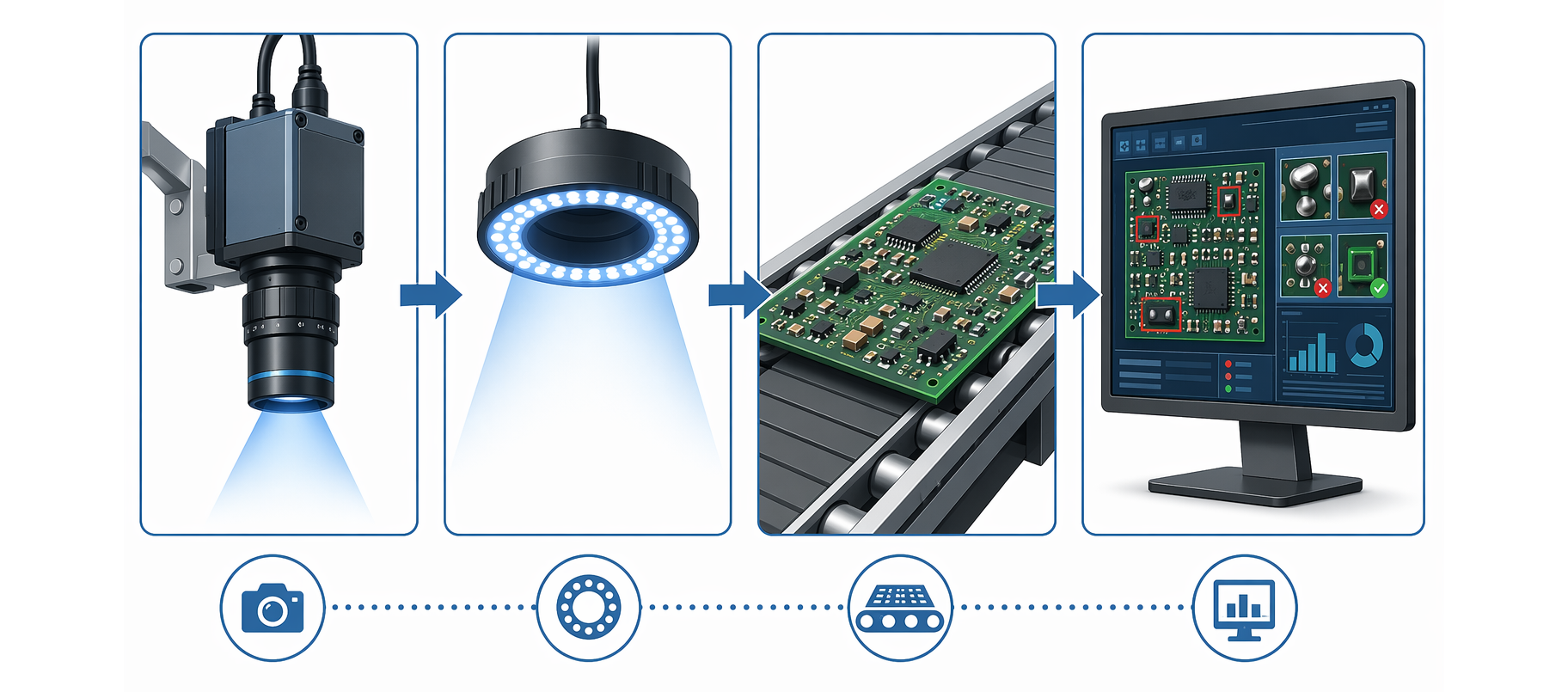

Độ phân giải cao hơn trên một máy ảnh thị giác máy (machine vision camera) luôn đi kèm với những đánh đổi về tốc độ và thông lượng dữ liệu. Một máy ảnh thị giác máy tạo ra hình ảnh 20 megapixel ở tốc độ 30 khung hình mỗi giây sẽ phát sinh luồng dữ liệu đáng kể, đòi hỏi các chuẩn giao diện tốc độ cao như USB 3.0, GigE hoặc CoaXPress. Các hệ thống máy ảnh thị giác máy dành cho dây chuyền bảng mạch in (PCB) có năng suất cao phải tính đến độ trễ truyền ảnh, thời gian xử lý và yêu cầu lưu trữ bên cạnh độ phân giải pixel. Trong các hệ thống kiểm tra tự động bằng hình ảnh (AOI) sử dụng nhiều máy ảnh, mỗi máy ảnh thị giác máy có thể được gán một vùng nhỏ hơn trên bảng mạch, nhờ đó giảm độ phân giải cần thiết cho từng máy ảnh mà vẫn đảm bảo khả năng kiểm tra toàn bộ bảng mạch một cách đầy đủ và nhanh chóng. Các kiến trúc sư hệ thống cần xem máy ảnh thị giác máy như một thành phần trong một đường ống xử lý ảnh tổng thể thay vì một lựa chọn thông số kỹ thuật biệt lập.

Câu hỏi thường gặp

Số megapixel tối thiểu cho một máy ảnh thị giác máy dùng để kiểm tra điện trở cỡ 0201 là bao nhiêu?

Một camera thị giác máy (machine vision camera) bao quát vùng quan sát tiêu chuẩn 50 mm × 40 mm cần ít nhất 5 megapixel để đạt độ phân giải 10 micron trên mỗi pixel. Đối với ngân sách pixel hạn chế hơn hoặc vùng quan sát lớn hơn, camera thị giác máy từ 12 đến 20 megapixel sẽ phù hợp hơn và cung cấp biên độ an toàn cao hơn nhằm phát hiện đáng tin cậy các khuyết tật trên linh kiện cỡ 0201.

Liệu một camera thị giác máy có cửa trập cuộn (rolling shutter) có thể sử dụng để kiểm tra linh kiện cỡ 0201 không?

Camera thị giác máy có cửa trập toàn cục (global shutter) được ưu tiên mạnh mẽ cho việc kiểm tra bảng mạch in (PCB) cỡ 0201 vì nó chụp toàn bộ ảnh tại một thời điểm duy nhất, loại bỏ hoàn toàn hiện tượng mờ do chuyển động khi bảng mạch hoặc camera di chuyển trong quá trình quét. Trong khi đó, camera thị giác máy có cửa trập cuộn (rolling shutter) có thể gây ra các hiện tượng biến dạng hình ảnh ở tốc độ kiểm tra thường gặp trong môi trường sản xuất SMT khối lượng lớn, dẫn đến kết quả sai (phát hiện khuyết tật giả) hoặc bỏ sót khuyết tật.

Ánh sáng ảnh hưởng như thế nào đến độ phân giải hiệu dụng của camera thị giác máy đối với nhiệm vụ này?

Ánh sáng trực tiếp ảnh hưởng đến khả năng phân giải các đặc điểm hàn chi tiết trên các linh kiện cỡ 0201 của camera thị giác máy. Ánh sáng không đủ hoặc được chiếu không đúng cách làm giảm độ tương phản, khiến camera thị giác máy khó phân biệt các đường viền linh kiện với nền bảng mạch in (PCB). Việc chiếu sáng có cấu trúc—chẳng hạn như đèn vòng hoặc chiếu sáng đồng trục—tối đa hóa độ tương phản và cho phép camera thị giác máy hoạt động ở độ phân giải quang học tối đa, đảm bảo rằng chi tiết ở mức pixel được chuyển đổi thành kết quả kiểm tra đáng tin cậy.
