Liệu một camera thị giác máy có chức năng HDR có thể hiển thị rõ cả vùng sáng và vùng tối trong cùng một khung hình không?

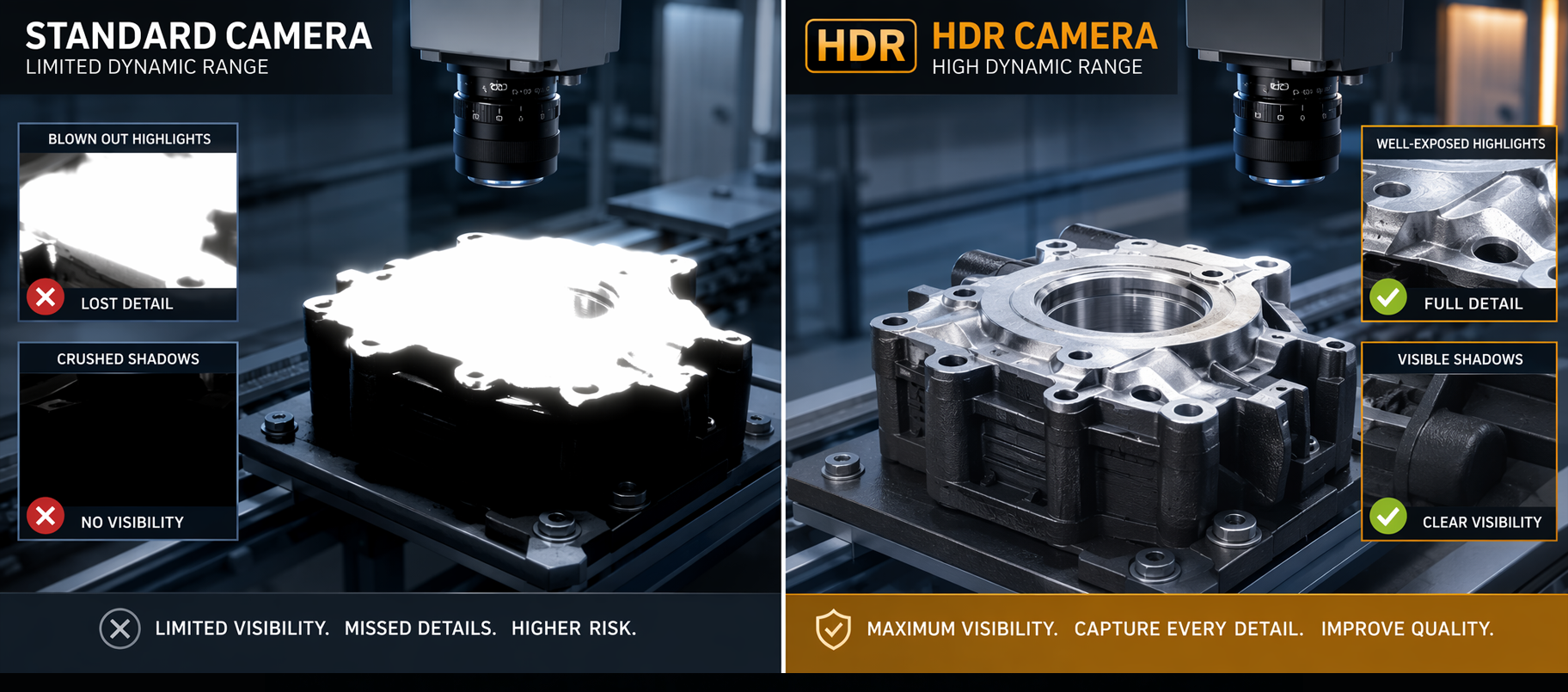

Vâng, một camera thị giác máy có chức năng HDR có thể hiển thị đồng thời cả các vùng sáng chói và các vùng tối trong một ảnh được chụp duy nhất. Khả năng này giải quyết một trong những thách thức dai dẳng nhất trong lĩnh vực chụp ảnh công nghiệp: các cảnh có độ tương phản cao, nơi mà các camera thông thường hoặc làm mất chi tiết ở vùng sáng hoặc làm mất chi tiết ở vùng tối. Một máy ảnh thị giác máy camera có chức năng HDR được thiết kế đặc biệt nhằm khắc phục hạn chế này, do đó trở thành công cụ thiết yếu trong các môi trường kiểm tra yêu cầu cao.

Việc hiểu cách một camera thị giác máy với công nghệ HDR đạt được điều này đòi hỏi phải xem xét kỹ hơn về công nghệ cảm biến, điều khiển độ phơi sáng và các quy trình xử lý ảnh. Khác với một camera công nghiệp tiêu chuẩn chỉ ghi lại một mức độ phơi sáng trên mỗi khung hình, camera thị giác máy có hỗ trợ HDR sử dụng các kỹ thuật tiên tiến như chụp nhiều lần phơi sáng hoặc điều chỉnh độ nhạy từng điểm ảnh để ghi lại dải giá trị độ chói rộng hơn nhiều trong một lần chụp duy nhất. Kết quả là một hình ảnh giữ được chi tiết rõ nét đồng thời ở cả những vùng sáng nhất và tối nhất, mà không cần thực hiện nhiều lần chụp hoặc các bước ghép ảnh hậu xử lý làm chậm dây chuyền sản xuất.

Công nghệ HDR hoạt động như thế nào trong thị giác máy

Kiến trúc điểm ảnh chụp nhiều lần phơi sáng

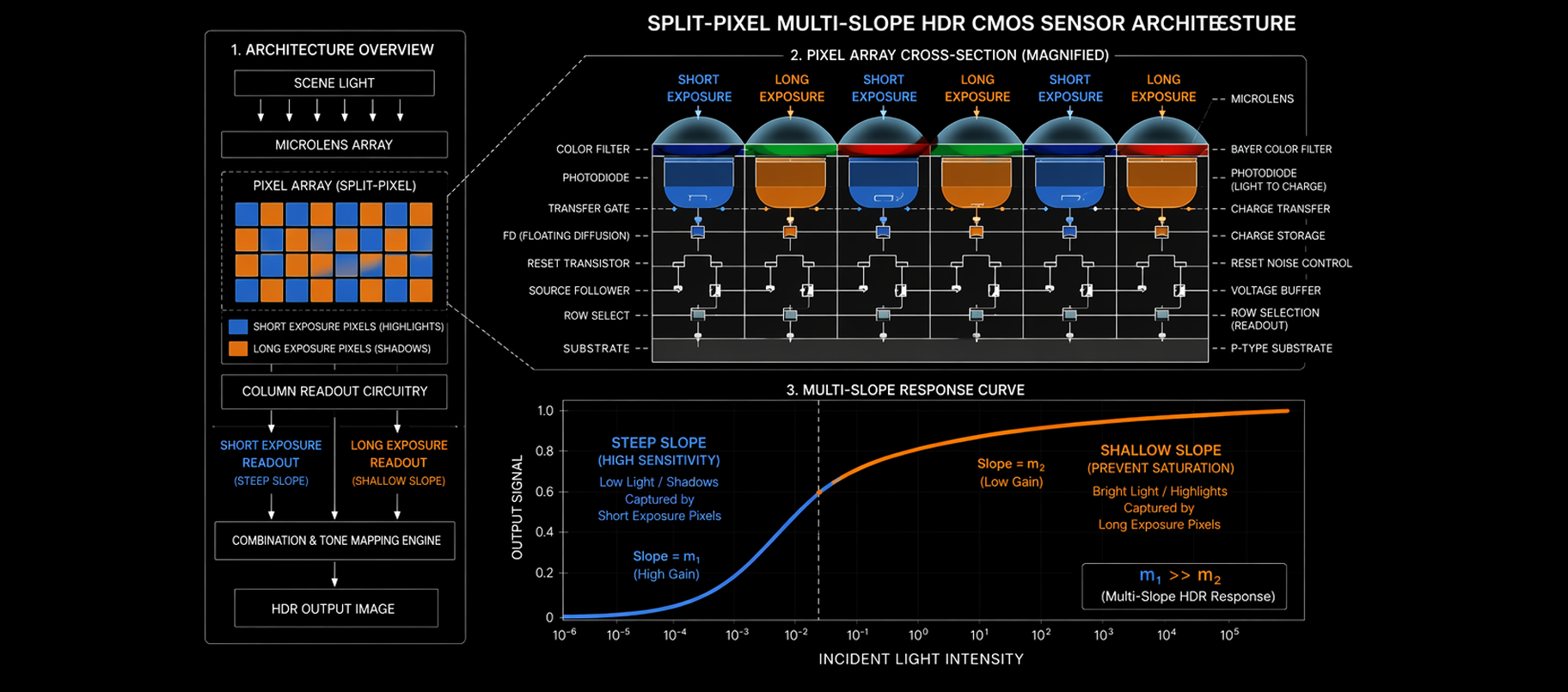

Cơ chế cốt lõi đằng sau một camera thị giác máy với khả năng HDR nằm ở cách cảm biến của nó xử lý các mức phơi sáng khác nhau đồng thời. Nhiều cảm biến hiện đại sử dụng kiến trúc phơi sáng chia pixel hoặc nhiều độ dốc, trong đó từng pixel hoặc nhóm pixel chụp ánh sáng ở các mức độ nhạy khác nhau trong cùng một chu kỳ tích hợp. Một camera thị giác máy có khả năng HDR sử dụng phương pháp này có thể mã hóa cả dữ liệu phơi sáng ngắn và phơi sáng dài vào một chu kỳ đọc duy nhất. Điều này có nghĩa là camera không cần chụp hai lần hoặc kết hợp hai khung hình riêng biệt, vốn sẽ gây ra hiện tượng mờ chuyển động hoặc sai lệch căn chỉnh trong các tình huống kiểm tra đối tượng chuyển động nhanh.

Một camera thị giác máy với HDR dựa trên phơi sáng đa độ dốc áp dụng đường cong đáp ứng phi tuyến đối với các photon đi vào. Khi ánh sáng mạnh làm bão hòa một phần của đường cong đáp ứng, đoạn có độ nhạy thấp hơn vẫn tiếp tục ghi lại dữ liệu hữu ích. Đầu ra kết hợp từ camera thị giác máy có HDR tạo ra một hình ảnh được điều chỉnh tông màu (tone-mapped) thể hiện trung thực độ sáng của cảnh trong phạm vi động vượt xa so với cảm biến tiêu chuẩn. Tính năng này đặc biệt có giá trị trong các ứng dụng mà các bề mặt kim loại phản chiếu tồn tại đồng thời với các gioăng cao su tối hoặc lớp phủ đen mờ.

Xử lý Trên Chip và Đầu Ra Thời Gian Thực

Một camera thị giác máy với khả năng HDR không chỉ chụp dữ liệu có dải động rộng — mà còn cần truyền dữ liệu đó dưới dạng định dạng có thể sử dụng được bởi các thuật toán thị giác phía sau. Việc xử lý nâng cao trên chip bên trong camera thị giác máy có khả năng HDR nén đầu ra dải động cao thành ảnh có độ sâu bit chuẩn, đồng thời vẫn bảo toàn độ tương phản tương đối ở cả vùng sáng và vùng tối. Quá trình nén này được điều chỉnh cẩn thận nhằm đảm bảo các thuật toán phát hiện khuyết tật, công cụ đo lường kích thước và hệ thống nhận dạng mẫu vẫn có thể hoạt động ổn định trên đầu ra từ camera thị giác máy có khả năng HDR.

Các tình huống công nghiệp đòi hỏi hình ảnh HDR là yếu tố then chốt

Kiểm tra bề mặt phản chiếu và bề mặt hỗn hợp

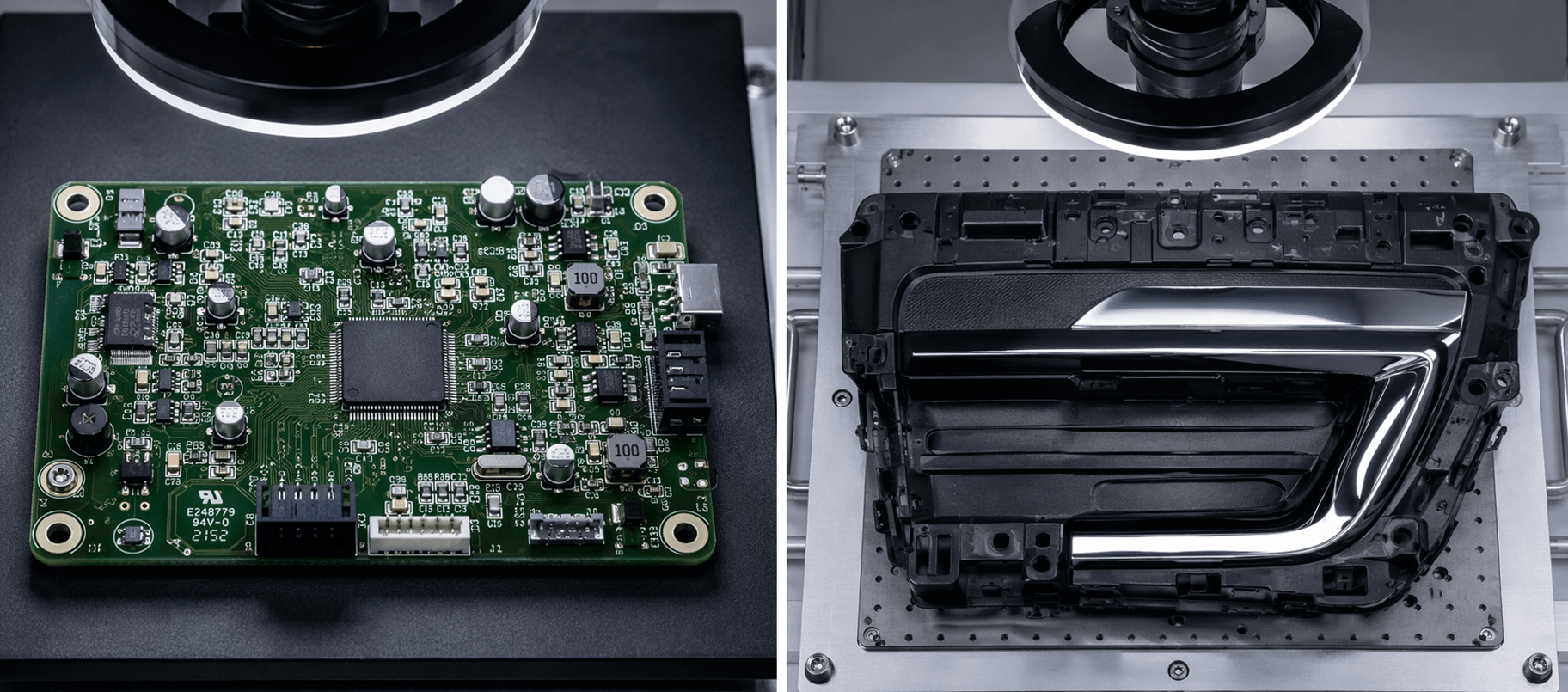

Một trong những trường hợp sử dụng phổ biến nhất đối với camera thị giác máy có khả năng HDR là kiểm tra các linh kiện kết hợp cả bề mặt phản chiếu mạnh và bề mặt hấp thụ ánh sáng. Ví dụ, bảng mạch in (PCB) có các mối hàn bóng loáng đi kèm các vùng nền tối. Nếu không sử dụng camera thị giác máy có khả năng HDR, kỹ sư buộc phải đánh đổi về thời gian phơi sáng—hoặc mất chi tiết mối hàn do các điểm sáng chói, hoặc giảm khả năng quan sát trên nền. Camera thị giác máy có khả năng HDR loại bỏ sự đánh đổi này bằng cách cung cấp đầy đủ chi tiết trên toàn bộ bề mặt trong một khung hình duy nhất, từ đó nâng cao đồng thời năng suất và độ chính xác của quá trình kiểm tra.

Việc kiểm tra các bộ phận ô tô đặt ra một thách thức tương tự. Các chi tiết mạ crôm bóng loáng nằm cạnh các vỏ nhựa màu đen trên cùng một cụm lắp ráp. Một camera thị giác máy (machine vision camera) có khả năng chụp ảnh dải tương phản động cao (HDR) ghi lại cả hai loại vật liệu này một cách trung thực trong một lần chụp duy nhất, từ đó đảm bảo kiểm soát chất lượng nhất quán mà không cần cấu hình lại hệ thống chiếu sáng hoặc các thiết lập phơi sáng cho từng loại linh kiện. Tính linh hoạt này mang lại lợi thế trực tiếp về năng suất trong các môi trường sản xuất đa dạng (high-mix), nơi camera thị giác máy có khả năng HDR phải xử lý các bề mặt linh kiện khác nhau mà không cần can thiệp thủ công.

Môi trường ngoài trời và điều kiện ánh sáng thay đổi

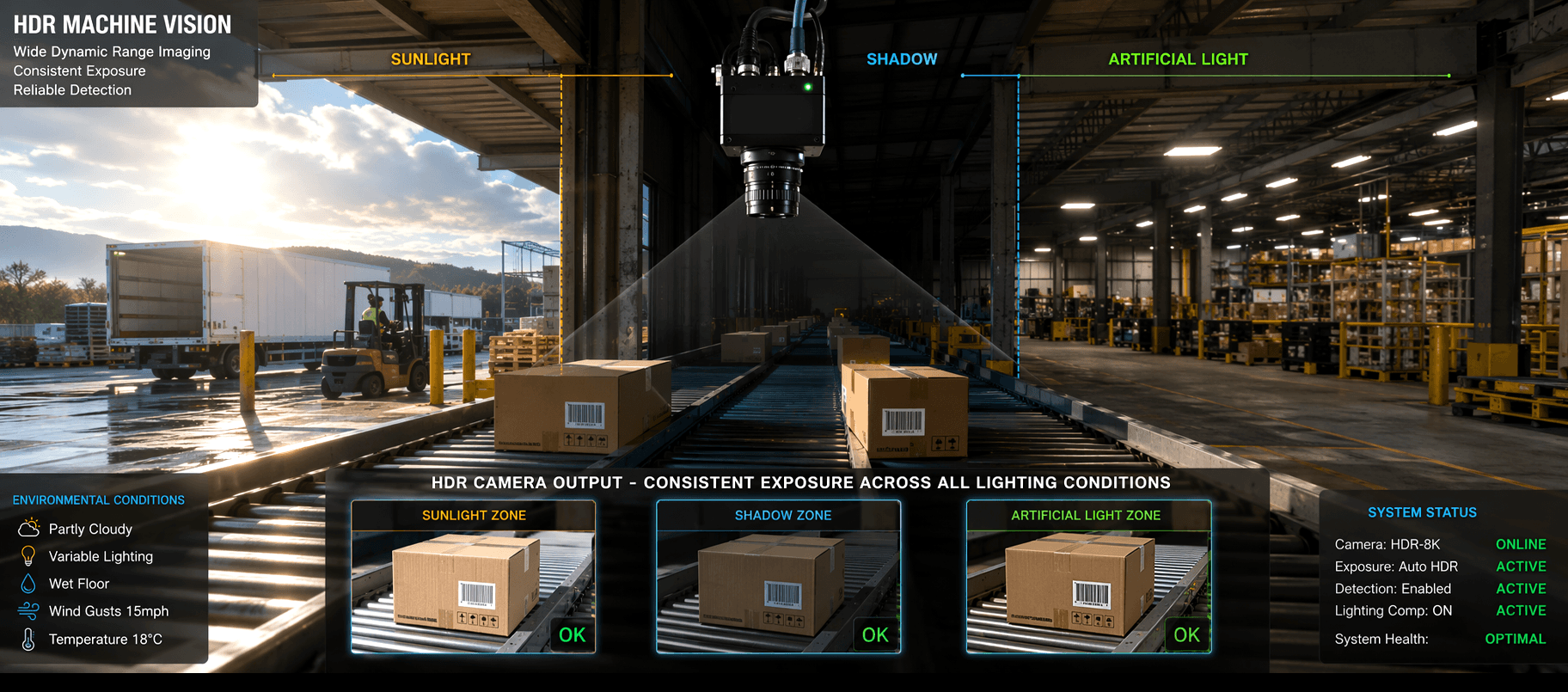

Một camera thị giác máy với khả năng HDR cũng hoạt động xuất sắc trong các môi trường có ánh sáng xung quanh không được kiểm soát hoặc thay đổi liên tục. Các trạm kiểm tra ngoài trời, bến bãi xếp dỡ và hệ thống băng chuyền kho thường chịu ảnh hưởng bởi ánh sáng mặt trời thay đổi, bóng đổ từ các vật di chuyển ngang qua hoặc sự kết hợp giữa ánh sáng nhân tạo và ánh sáng tự nhiên. Trong những điều kiện này, camera thị giác máy có khả năng HDR duy trì chất lượng hình ảnh ổn định mà không cần hiệu chuẩn lại thường xuyên. Dải động rộng của camera thị giác máy có khả năng HDR giúp hấp thụ những thay đổi đột ngột về độ sáng cảnh, đảm bảo hệ thống thị giác tiếp tục đưa ra các quyết định đáng tin cậy ‘đạt yêu cầu’ hoặc ‘không đạt yêu cầu’, bất kể sự biến động của điều kiện chiếu sáng.

Lựa chọn camera HDR phù hợp cho ứng dụng của bạn

Thông số kỹ thuật cần đánh giá

Khi chọn một camera thị giác máy với chức năng HDR, thông số đầu tiên cần xem xét là dải động được nêu rõ tính bằng decibel. Một camera thị giác máy có chức năng HDR cung cấp dải động từ 100 dB trở lên thường rất phù hợp cho các cảnh công nghiệp có độ tương phản cao, trong khi một camera thị giác máy có chức năng HDR nằm trong khoảng 80–100 dB có thể đáp ứng đủ yêu cầu đối với các ứng dụng có độ khó vừa phải. Độ phân giải, tốc độ khung hình và loại giao diện cũng quan trọng ngang nhau. Một camera thị giác máy có chức năng HDR được sử dụng trên dây chuyền sản xuất tốc độ cao phải duy trì tốc độ khung hình ở chế độ HDR phù hợp với tốc độ băng chuyền; do đó, việc xác nhận riêng biệt tốc độ khung hình ở chế độ HDR (không phải ở chế độ tiêu chuẩn) là điều thiết yếu trước khi triển khai.

Các yếu tố cần xem xét về tích hợp và tương thích

Một camera thị giác máy với khả năng HDR cũng phải tích hợp trơn tru với phần mềm và phần cứng thị giác hiện có. Hãy xác nhận rằng SDK đi kèm với camera thị giác máy có hỗ trợ HDR cung cấp các điều khiển chế độ HDR thông qua lập trình, cho phép kỹ sư điều chỉnh tỷ lệ phơi sáng và các tham số ánh xạ tông màu từ ứng dụng kiểm tra của họ. Kiểm tra xem định dạng đầu ra của camera thị giác máy có hỗ trợ HDR có tương thích với thư viện xử lý ảnh của bạn hay không. Một camera thị giác máy có hỗ trợ HDR xuất dữ liệu ở định dạng riêng có thể yêu cầu thêm các bước chuyển đổi, làm giảm tốc độ hệ thống. Việc lựa chọn một camera thị giác máy có hỗ trợ HDR tuân theo các giao diện tiêu chuẩn ngành và giao thức SDK mở sẽ đơn giản hóa quá trình tích hợp và rút ngắn thời gian đưa vào vận hành.

Câu hỏi thường gặp

Liệu một camera thị giác máy có hỗ trợ HDR có làm giảm tốc độ khung hình so với camera tiêu chuẩn không?

Trong một số triển khai, camera thị giác máy với khả năng HDR có thể hoạt động ở tốc độ khung hình hơi thấp hơn ở chế độ HDR vì cảm biến cần thêm thời gian để xử lý dữ liệu đa phơi sáng. Tuy nhiên, nhiều thiết kế hiện đại của camera thị giác máy với HDR giảm thiểu mức suy giảm này thông qua xử lý song song ngay trên chip, khiến sự chênh lệch về tốc độ khung hình trở nên không đáng kể đối với hầu hết các tác vụ kiểm tra công nghiệp.

Liệu một camera thị giác máy có khả năng HDR có thể thay thế các thiết lập chiếu sáng chuyên dụng hay không?

Một camera thị giác máy có khả năng HDR có thể làm giảm sự phụ thuộc vào các hệ thống chiếu sáng phức tạp trong các cảnh có độ tương phản cao, nhưng nó không hoàn toàn thay thế được các hệ thống chiếu sáng có cấu trúc hoặc định hướng khi việc phát hiện hình dạng bề mặt hoặc kết cấu là yêu cầu bắt buộc. Hãy coi một camera thị giác máy có khả năng HDR như một công cụ bổ trợ cho thực tiễn chiếu sáng tốt, chứ không phải là giải pháp thay thế toàn diện.

Liệu một camera thị giác máy có khả năng HDR có phù hợp cho các tác vụ kiểm tra màu sắc hay không?

Có, camera thị giác máy với công nghệ HDR có sẵn ở các biến thể cảm biến màu và hoạt động tốt trong kiểm tra màu, nơi cả vùng màu sáng lẫn tối đều phải được phân loại chính xác. Độ chính xác màu trên camera thị giác máy có công nghệ HDR phụ thuộc vào thuật toán ánh xạ tông màu, do đó việc xác thực độ trung thực màu trong quá trình hiệu chuẩn hệ thống được khuyến nghị cho các ứng dụng khớp màu quan trọng.
