Làm thế nào để đồng bộ hóa nhiều camera thị giác máy nhằm ứng dụng đo lường 3D nổi?

Đồng bộ hóa nhiều máy quay tầm nhìn máy tính cho ứng dụng đo lường 3D nổi là một trong những thách thức kỹ thuật khó khăn nhất trong lĩnh vực hình ảnh công nghiệp hiện đại. Khi các camera thị giác máy chụp cùng một cảnh ở những thời điểm hơi khác nhau, các phép tính chênh lệch nổi (stereo disparity) trở nên không đáng tin cậy, dẫn đến sai số về kích thước và thất bại trong kiểm tra. Việc thiết lập đồng bộ chính xác ngay từ đầu là yếu tố thiết yếu đối với mọi hệ thống đo lường 3D nổi đòi hỏi kết quả ổn định và độ chính xác cao.

Hướng dẫn này giải thích các phương pháp chính và các thực tiễn tốt nhất mà kỹ sư sử dụng để đồng bộ hóa các camera thị giác máy trong các thiết lập đo lường 3D nổi. Dù bạn đang làm việc với hai camera thị giác máy trong một cặp nổi đơn giản hay quản lý một mảng nhiều camera, việc hiểu rõ các tín hiệu kích hoạt phần cứng, đồng bộ hóa phần mềm và quy trình hiệu chuẩn sẽ giúp bạn xây dựng một giải pháp đo lường 3D bền bỉ và chính xác. Mỗi quyết định bạn đưa ra giới thiệu cách các camera thị giác máy giao tiếp và đồng loạt chụp ảnh trực tiếp ảnh hưởng đến độ chính xác của phép đo và độ tin cậy của hệ thống.

Các phương pháp kích hoạt phần cứng để đồng bộ hóa các camera thị giác máy

Tín hiệu kích hoạt bên ngoài và điều khiển thời gian

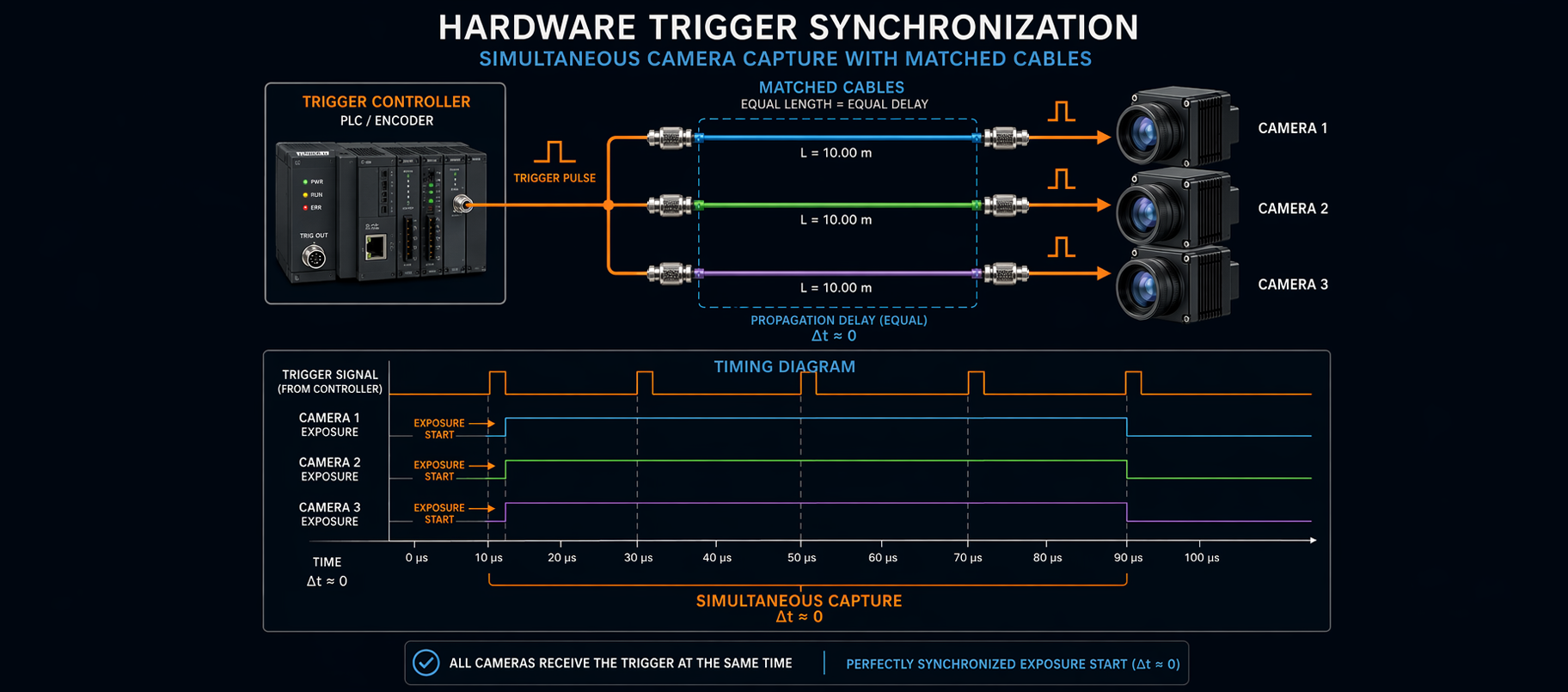

Cách đáng tin cậy nhất để đồng bộ hóa các camera thị giác máy trong các ứng dụng 3D nổi là thông qua các bộ kích hoạt phần cứng bên ngoài. Theo phương pháp này, một nguồn kích hoạt chuyên dụng—chẳng hạn như PLC, bộ mã hóa hoặc bộ điều khiển kích hoạt chuyên biệt—gửi đồng thời một tín hiệu điện tới tất cả các camera thị giác máy trong mảng. Khi các camera thị giác máy nhận được cùng một xung kích hoạt vào cùng một thời điểm, cảm biến hình ảnh của chúng bắt đầu phơi sáng đồng thời, loại bỏ độ lệch về thời gian giữa các khung hình. Đối với việc kiểm tra ở tốc độ cao hoặc đối với các vật thể đang chuyển động, các camera thị giác máy được kích hoạt bằng phần cứng là giải pháp tiêu chuẩn trong ngành công nghiệp vì chúng loại bỏ độ trễ và độ dao động (jitter) mà các phương pháp dựa trên phần mềm gây ra.

Việc đi dây đúng cách là yếu tố then chốt khi sử dụng tín hiệu kích hoạt phần cứng với các camera thị giác máy. Mỗi camera trong cặp stereo hoặc mảng camera cần nhận tín hiệu kích hoạt thông qua các cáp có độ dài bằng nhau nhằm giảm thiểu sự chênh lệch về độ trễ lan truyền. Ngay cả những sai khác nhỏ về thời điểm giữa các camera thị giác máy cũng có thể gây ra lỗi dưới mức pixel trong quá trình tái tạo ảnh stereo. Các bộ điều khiển kích hoạt chuyên dụng cho công nghiệp, được thiết kế đặc biệt dành cho camera thị giác máy, cung cấp khả năng cấu hình độ rộng xung, độ trễ và tần suất lặp lại, giúp kỹ sư kiểm soát chi tiết việc đồng bộ hóa đa camera.

Tiêu chuẩn Genlock và Đồng bộ khung hình

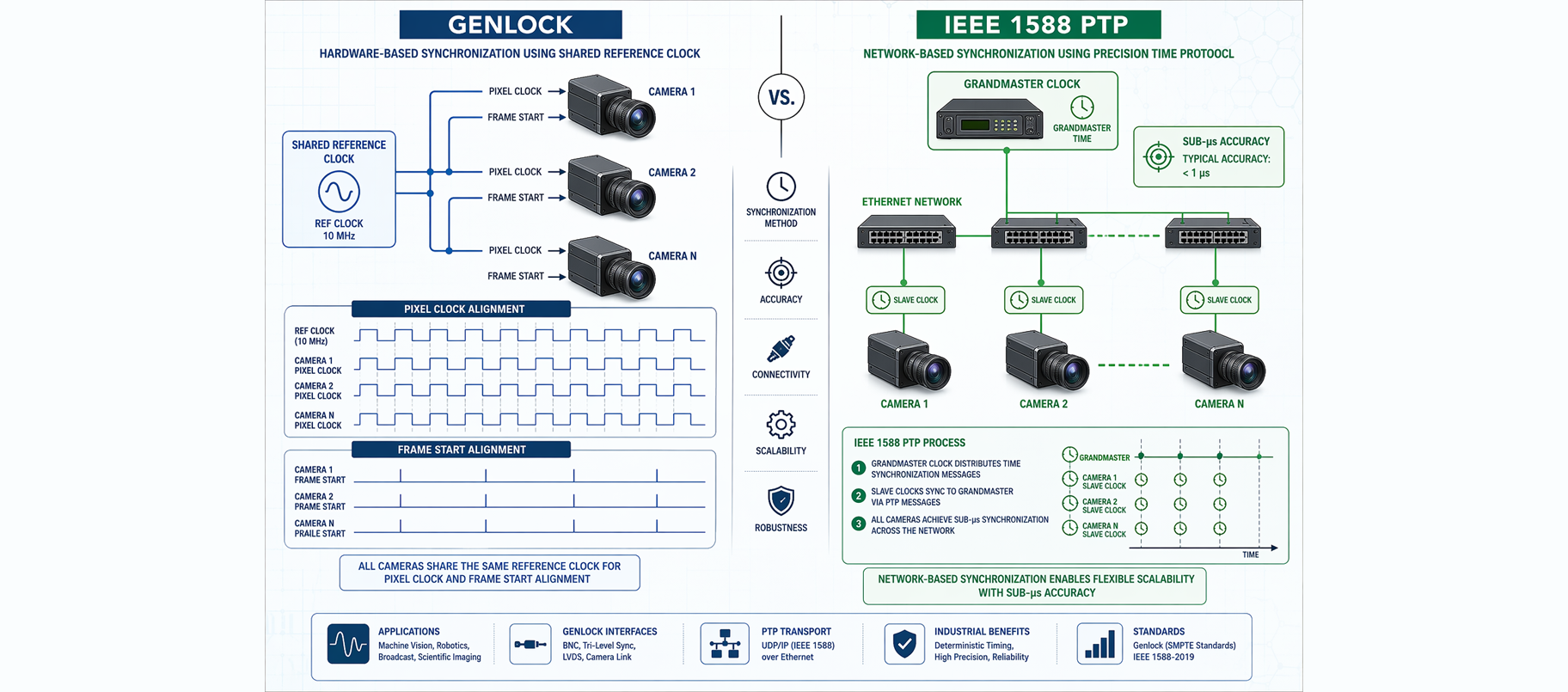

Một số camera thị giác máy hỗ trợ Genlock hoặc Giao thức thời gian chính xác IEEE 1588 (PTP), đây là các tiêu chuẩn đồng bộ hóa nâng cao được sử dụng trong các hệ thống đa camera. Genlock căn chỉnh tín hiệu xung nhịp pixel và tín hiệu bắt đầu khung hình của nhiều camera thị giác máy với một nguồn tham chiếu chung, đảm bảo tất cả các cảm biến đều chụp khung hình tại đúng cùng một pha. Giao thức thời gian chính xác IEEE 1588 (PTP) cho phép các camera thị giác máy kết nối qua mạng Ethernet tiêu chuẩn đồng bộ hóa đồng hồ nội bộ của chúng với độ chính xác dưới một microgiây. Các tính năng này đặc biệt hữu ích khi các camera thị giác máy được bố trí rải rác trên toàn bộ mặt bằng nhà máy rộng lớn hoặc không thể dễ dàng kết nối với nhau bằng dây kích hoạt trực tiếp. Việc lựa chọn các camera thị giác máy có khả năng hỗ trợ natively các tiêu chuẩn này giúp đơn giản hóa quá trình tích hợp và cải thiện độ ổn định đồng bộ hóa lâu dài.

Các chiến lược đồng bộ hóa phần mềm cho camera thị giác máy

Phối khớp dấu thời gian và bộ đệm phía máy chủ

Khi các tùy chọn kích hoạt phần cứng bị hạn chế, kỹ sư có thể sử dụng đồng bộ hóa phần mềm ở phía máy chủ để ghép các khung hình từ nhiều camera thị giác máy. Trong phương pháp này, mỗi camera nhúng một dấu thời gian chính xác vào dữ liệu hình ảnh của nó, và máy tính chủ thu thập các khung hình từ tất cả các camera thị giác máy vào một bộ đệm. Phần mềm sau đó chọn các tập khung hình khớp dựa trên độ gần nhau của dấu thời gian, loại bỏ những khung hình mà chênh lệch thời gian giữa các camera thị giác máy vượt quá ngưỡng đã định. Mặc dù cách tiếp cận này linh hoạt hơn và dễ triển khai hơn trong các hệ thống sử dụng các camera thị giác máy hiện có, nhưng nó gây ra một mức độ trễ nhỏ. Đồng bộ hóa dựa trên phần mềm hoạt động tốt nhất trong các cảnh tương đối tĩnh hoặc các ứng dụng mà các đối tượng di chuyển chậm đến mức chênh lệch vài mili giây về thời gian giữa các camera thị giác máy không ảnh hưởng đáng kể đến chất lượng tái tạo 3D.

Các giao thức truyền phát và quản lý băng thông

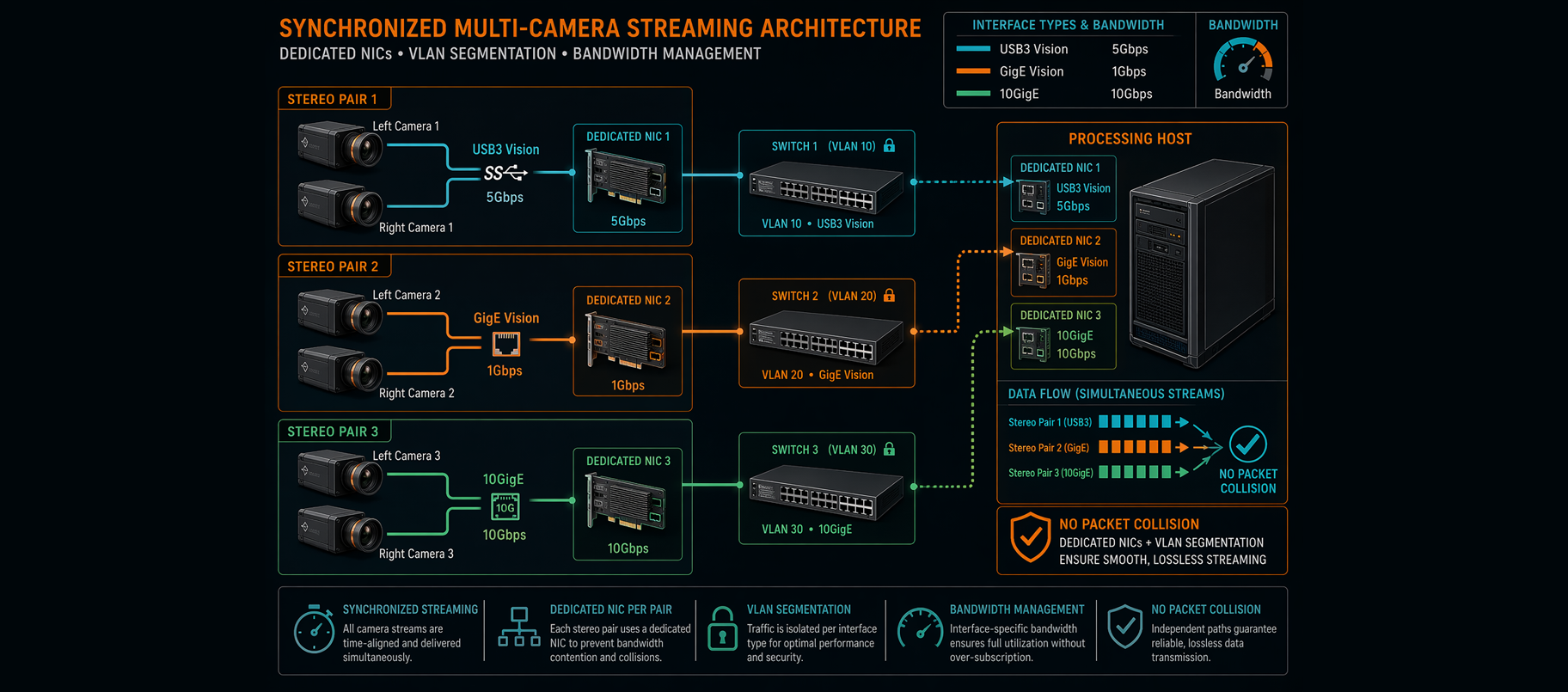

Các camera thị giác máy được đồng bộ hóa tạo ra khối lượng lớn dữ liệu hình ảnh đồng thời, đòi hỏi việc truyền tải mà không gây nghẽn. USB3 Vision và GigE Vision là hai chuẩn giao diện phổ biến nhất được sử dụng với các camera thị giác máy công nghiệp, và cả hai đều hỗ trợ phát trực tiếp đồng thời từ nhiều thiết bị. Khi triển khai các camera thị giác máy stereo qua GigE, việc gán mỗi cặp camera thị giác máy vào các giao diện mạng riêng biệt sẽ ngăn ngừa va chạm gói tin và đảm bảo việc truyền khung hình một cách ổn định. Đối với các camera thị giác máy độ phân giải cao hoạt động ở tốc độ khung hình cao, có thể cần sử dụng các giao diện 10GigE hoặc Camera Link HS. Việc lập kế hoạch kiến trúc mạng phù hợp đảm bảo rằng các camera thị giác máy được đồng bộ hóa sẽ truyền các khung hình tới máy chủ xử lý mà không gây ra độ trễ thời gian giả do tắc nghẽn mạng.

Hiệu chuẩn và căn chỉnh các camera thị giác máy được đồng bộ hóa

Quy trình hiệu chuẩn stereo

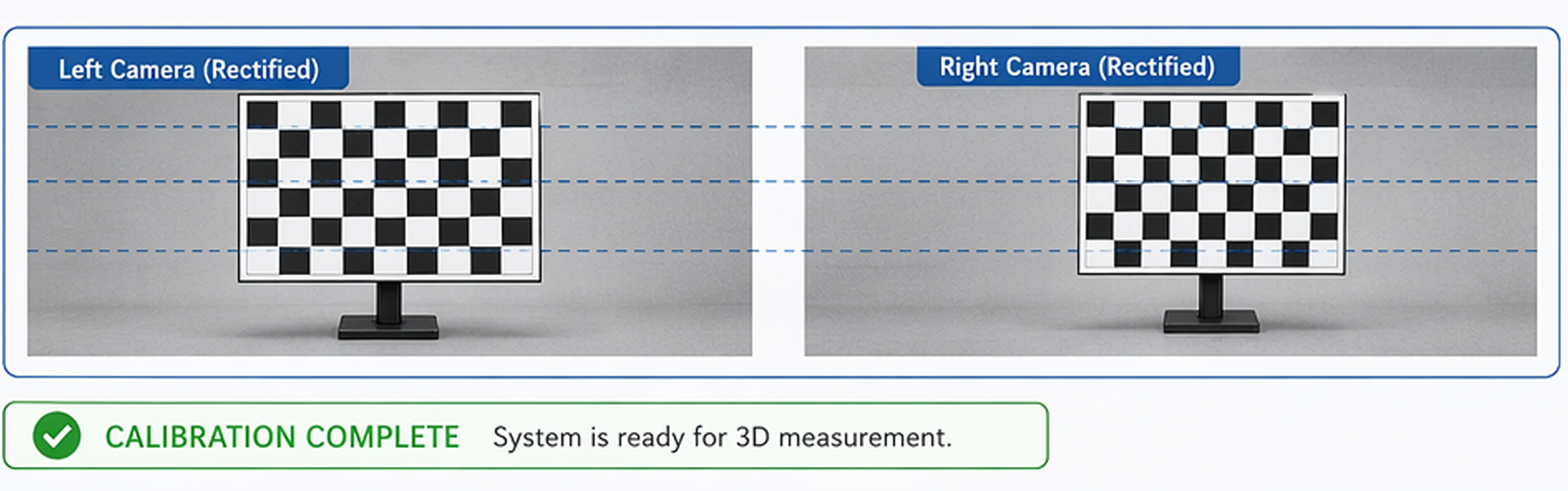

Đồng bộ hóa các camera thị giác máy ở cấp độ phần cứng hoặc phần mềm chỉ mới hoàn thành một nửa công việc. Đo lường 3D nổi cũng đòi hỏi hiệu chuẩn hình học chính xác giữa các camera thị giác máy so với nhau. Quy trình hiệu chuẩn nổi tiêu chuẩn bao gồm việc chụp đồng thời một mục tiêu bàn cờ phẳng từ nhiều góc độ khác nhau bằng tất cả các camera thị giác máy. Phần mềm hiệu chuẩn trích xuất các điểm góc từ những ảnh đã được đồng bộ này và tính toán các tham số nội tại, chẳng hạn như chiều dài tiêu cự và hệ số méo, cho từng camera thị giác máy, cũng như ma trận quay và vectơ tịnh tiến ngoại tại giữa chúng. Nếu bỏ qua bước hiệu chuẩn này, ngay cả những camera thị giác máy được đồng bộ hoàn hảo cũng sẽ tạo ra các đám mây điểm 3D bị biến dạng về mặt hình học hoặc có tỷ lệ không chính xác.

Duy trì độ ổn định của hiệu chuẩn theo thời gian

Các triển khai công nghiệp của camera thị giác máy tính lập thể chịu ảnh hưởng bởi rung động, giãn nở nhiệt và trôi lệch cơ học, những yếu tố này có thể làm thay đổi sự căn chỉnh tương đối giữa các camera thị giác máy tính theo thời gian. Kỹ sư nên thiết lập lịch hiệu chuẩn định kỳ và giám sát các chỉ số lỗi tái tạo lập thể để phát hiện sớm hiện tượng trôi lệch. Các giá đỡ cố định kèm bộ cách ly chống rung giúp camera thị giác máy tính duy trì vị trí đã được hiệu chuẩn trong suốt quá trình vận hành liên tục. Một số camera thị giác máy tính tiên tiến tích hợp cảm biến IMU trên bo mạch hoặc các mục tiêu tham chiếu cơ học, cho phép thực hiện tự động hóa quy trình tự hiệu chuẩn định kỳ mà không cần dừng dây chuyền sản xuất. Việc duy trì trạng thái hiệu chuẩn tốt cho camera thị giác máy tính đảm bảo độ chính xác đồng bộ sẽ trực tiếp chuyển thành các phép đo 3D chính xác và lặp lại được trong suốt vòng đời vận hành của hệ thống.

Câu hỏi thường gặp

Số lượng tối thiểu các camera thị giác máy tính cần thiết để thực hiện phép đo 3D lập thể là bao nhiêu?

Một hệ thống đo lường nổi ba chiều (3D) cần ít nhất hai camera thị giác máy được đặt cách nhau một khoảng cách cơ sở đã biết. Hai camera thị giác máy đồng bộ cung cấp đủ thông tin chênh lệch (disparity) để tái tạo mô hình 3D. Việc bổ sung thêm các camera thị giác máy vào mảng cảm biến có thể cải thiện phạm vi phủ độ sâu, giảm hiện tượng che khuất và tăng độ bền của phép đo trong các cảnh phức tạp.

Có thể đồng bộ hóa các camera thị giác máy có độ phân giải khác nhau để sử dụng trong cấu hình nổi (stereo) hay không?

Mặc dù về mặt kỹ thuật có thể đồng bộ hóa các camera thị giác máy có độ phân giải khác nhau bằng cách sử dụng tín hiệu kích hoạt phần cứng hoặc giao thức PTP, nhưng việc kết hợp các camera có độ phân giải khác nhau trong cấu hình nổi sẽ làm phát sinh độ phức tạp đáng kể trong hiệu chuẩn và hiệu chỉnh (rectification). Để đạt kết quả tốt nhất, các camera thị giác máy dùng trong cấu hình nổi nên có cùng kích thước cảm biến, cùng độ phân giải và cùng thông số ống kính. Các camera thị giác máy không khớp thường yêu cầu phần mềm tùy chỉnh để xử lý việc điều chỉnh tỷ lệ độ phân giải trước khi các thuật toán ghép nối nổi (stereo matching) có thể được áp dụng một cách hiệu quả.

Nhiệt độ môi trường ảnh hưởng như thế nào đến các camera thị giác máy trong đo lường 3D đồng bộ?

Sự thay đổi nhiệt độ có thể gây ra hiện tượng giãn nở nhiệt ở các cấu trúc gắn cố định camera thị giác máy, từ từ làm lệch vị trí tương đối giữa các camera và vô hiệu hóa việc hiệu chuẩn stereo. Các camera thị giác máy được sử dụng trong môi trường có biên độ dao động nhiệt độ lớn nên được lắp đặt trên các vật liệu có tính ổn định nhiệt cao và cần hiệu chuẩn lại thường xuyên hơn. Một số camera thị giác máy công nghiệp tích hợp tính năng bù nhiệt, tự động điều chỉnh các thông số bên trong nhằm duy trì độ chính xác đo lường mà không cần can thiệp thủ công.
