Tại sao nên chọn camera thị giác máy có chuẩn 10GigE thay vì USB3 cho các hệ thống đa camera?

Khi xây dựng một hệ thống thị giác máy tính đa camera, giao diện bạn chọn sẽ xác định giới hạn cao nhất về hiệu năng mà toàn bộ hệ thống của bạn có thể đạt được. Một camera 10GigE cung cấp kết nối Ethernet 10 Gigabit chuyên dụng cho từng cổng, đảm bảo mỗi nút thu ảnh có đủ thông lượng thô cần thiết để duy trì luồng dữ liệu độ phân giải cao và tốc độ khung hình cao mà không phải cạnh tranh băng thông bus chung. Mặc dù USB3 có thể đáp ứng tốt trong các triển khai đơn camera, nhưng giao thức này vốn không được thiết kế để đáp ứng nhu cầu của các dây chuyền công nghiệp đa camera hoạt động song song và đồng bộ.

Bài viết này giải thích rõ lý do vì sao các kỹ sư và nhà tích hợp hệ thống thường xuyên lựa chọn camera 10GigE thay vì USB3 khi mở rộng quy mô lên cấu hình đa camera. Sự khác biệt này không chỉ nằm ở tốc độ ghi trên giấy — mà còn liên quan đến kiến trúc bus, cơ sở hạ tầng cáp, độ tin cậy của chức năng đồng bộ hóa và khả năng mở rộng trong dài hạn. Việc hiểu rõ những yếu tố này sẽ giúp bạn đưa ra quyết định phần cứng vững chắc và có cơ sở trước khi hệ thống đi vào sản xuất.

Kiến trúc Băng thông trong Môi trường Nhiều Máy ảnh

Cách Việc Chia sẻ Bus USB3 Giới hạn Khả năng Mở rộng

USB3 hoạt động trên một bus bộ điều khiển chủ được chia sẻ. Khi bạn kết nối nhiều máy ảnh USB3 với một bộ điều khiển chủ duy nhất, tất cả các thiết bị sẽ cạnh tranh để chia sẻ cùng một nhóm băng thông trên bộ điều khiển đó. Một bộ điều khiển chủ USB3 điển hình hỗ trợ tốc độ tối đa lý thuyết là 5 Gbps, nhưng thông lượng thực tế giảm đáng kể ngay khi hai hoặc nhiều máy ảnh bắt đầu truyền dữ liệu đồng thời. Mỗi máy ảnh USB3 bổ sung được thêm vào bộ điều khiển chia sẻ sẽ làm giảm thông lượng sẵn có cho mọi thiết bị khác trên bus đó. Các kỹ sư thường gặp phải hiện tượng mất khung hình, tràn bộ đệm và tốc độ truyền không ổn định khi mở rộng số lượng máy ảnh USB3 vượt quá hai chiếc trên mỗi bộ điều khiển.

Một camera 10GigE loại bỏ hoàn toàn vấn đề này. Bởi vì mỗi camera 10GigE kết nối thông qua một cổng Ethernet chuyên dụng trên bộ chuyển mạch mạng chuẩn hoặc card giao diện mạng (NIC), nên nó duy trì kênh truyền dữ liệu đầy đủ 10 Gbps một cách độc lập. Việc thêm camera 10GigE thứ hai, thứ ba hoặc thứ tư vào mạng không làm suy giảm băng thông riêng biệt sẵn có cho từng thiết bị. Kiến trúc này là một trong những lý do thuyết phục nhất để lựa chọn camera 10GigE cho các hệ thống đa camera, nơi khả năng thông lượng dữ liệu ổn định là yếu tố bắt buộc.

Dự phòng thông lượng cho cảm biến độ phân giải cao

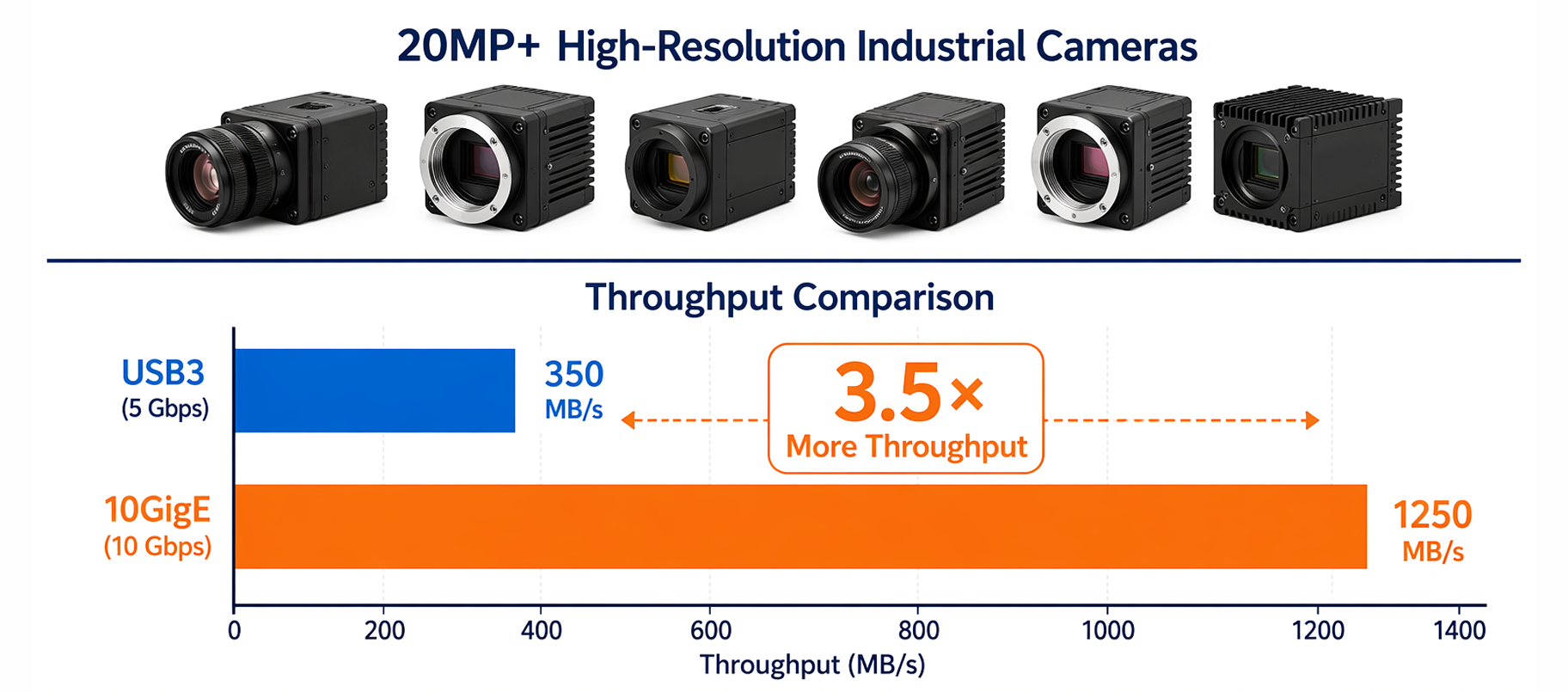

Các cảm biến công nghiệp hiện đại đang đẩy độ phân giải vượt quá 20 megapixel, và các ứng dụng yêu cầu tốc độ khung hình cao đòi hỏi tốc độ truyền dữ liệu liên tục mà USB3 đơn giản là không thể đáp ứng được khi sử dụng đồng thời nhiều luồng dữ liệu. Một camera 10GigE duy nhất có thể duy trì thông lượng sử dụng hiệu dụng lên đến khoảng 1,25 GB/giây — cao hơn gấp đôi ngưỡng thực tế của một kết nối USB3 trong điều kiện thực tế. Khi ứng dụng của bạn yêu cầu sử dụng đồng thời nhiều camera 10GigE có độ phân giải cao — chẳng hạn như trong kiểm tra bán dẫn, kiểm tra màn hình phẳng hoặc phân loại trong logistics — thì khả năng dự phòng về thông lượng của từng camera 10GigE sẽ trở thành một lợi thế vận hành then chốt thay vì chỉ là một thông số kỹ thuật mang tính lý thuyết.

Tầm xa cáp, tính linh hoạt khi triển khai và cơ sở hạ tầng

Tại sao khoảng cách cáp lại quan trọng trong dây chuyền công nghiệp

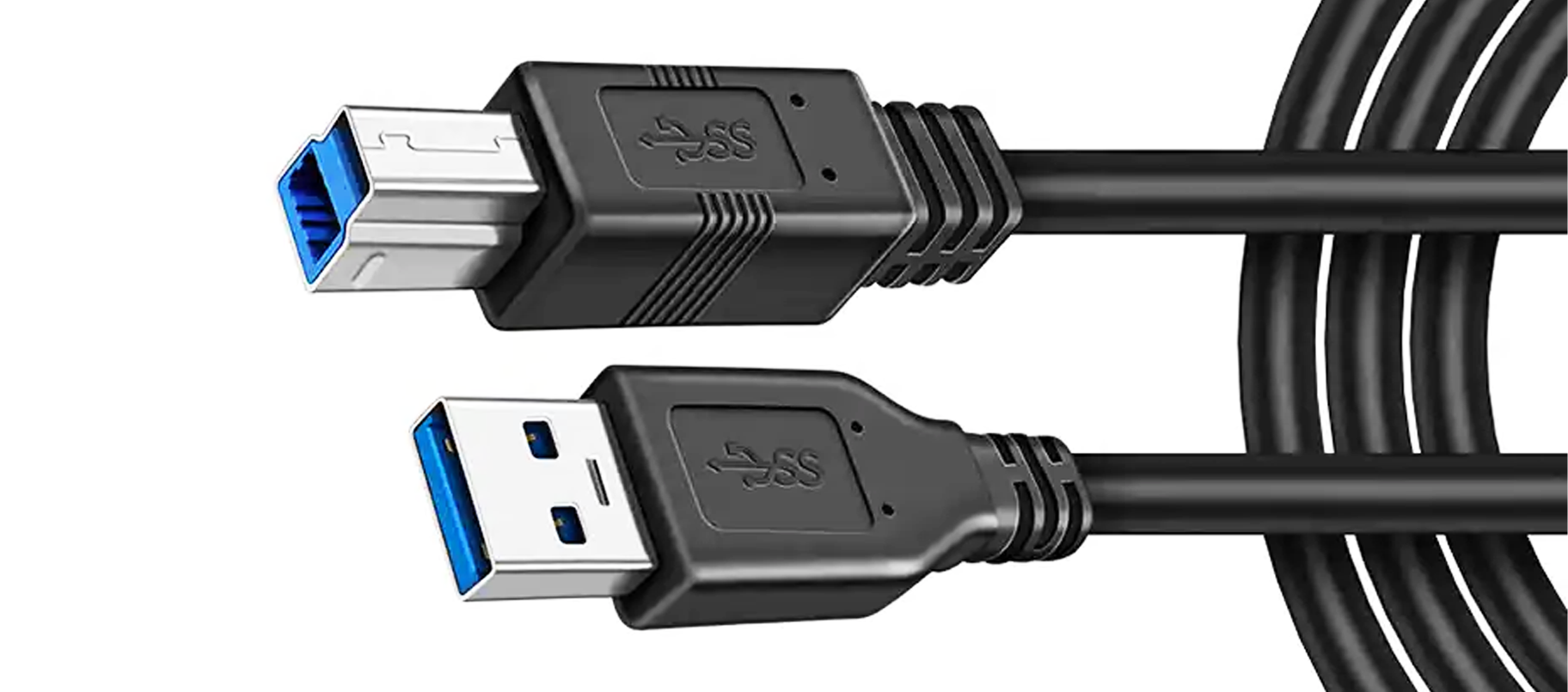

Các cáp USB3 thường bị giới hạn ở khoảng cách 3–5 mét trước khi chất lượng tín hiệu suy giảm, và ngay cả khi sử dụng các cáp mở rộng chủ động, độ tin cậy trong các môi trường công nghiệp có nhiễu điện cũng trở thành vấn đề đáng lo ngại. Một camera 10GigE sử dụng cáp chuẩn Cat6a hoặc Cat7 có thể truyền dữ liệu một cách ổn định lên đến 100 mét. Đây không chỉ là một tiện ích nhỏ — trong các dây chuyền lắp ráp ô tô, hệ thống kiểm tra in ấn định dạng lớn hoặc các hệ thống tự động hóa kho bãi, khoảng cách từ camera đến thiết bị chủ thường vượt xa giới hạn thực tế của USB3. Việc lựa chọn camera 10GigE đồng nghĩa với việc thiết kế hệ thống của bạn sẽ không bị ràng buộc bởi vị trí đặt vật lý của máy tính chủ. Bạn sẽ đạt được sự linh hoạt thực sự trong bố trí hệ thống — điều mà USB3 không thể đáp ứng.

Cơ sở hạ tầng Ethernet tiêu chuẩn cũng có nghĩa là camera 10GigE tích hợp một cách tự nhiên vào hệ thống cáp mạng nhà máy hiện có. Các đội ngũ CNTT và cơ sở hạ tầng đã quen thuộc với các phương pháp lắp đặt Ethernet, giúp giảm độ phức tạp khi triển khai và gánh nặng hỗ trợ. Hệ sinh thái camera 10GigE được hưởng lợi từ hàng thập kỷ chuẩn hóa Ethernet, nhờ đó việc bổ sung hỗ trợ PoE++, chuyển mạch quản lý và phân tách VLAN để định tuyến dữ liệu hình ảnh một cách xác định trong các môi trường nhà máy phức tạp trở nên đơn giản.

Đồng bộ hóa và kích hoạt đồng thời trên nhiều thiết bị

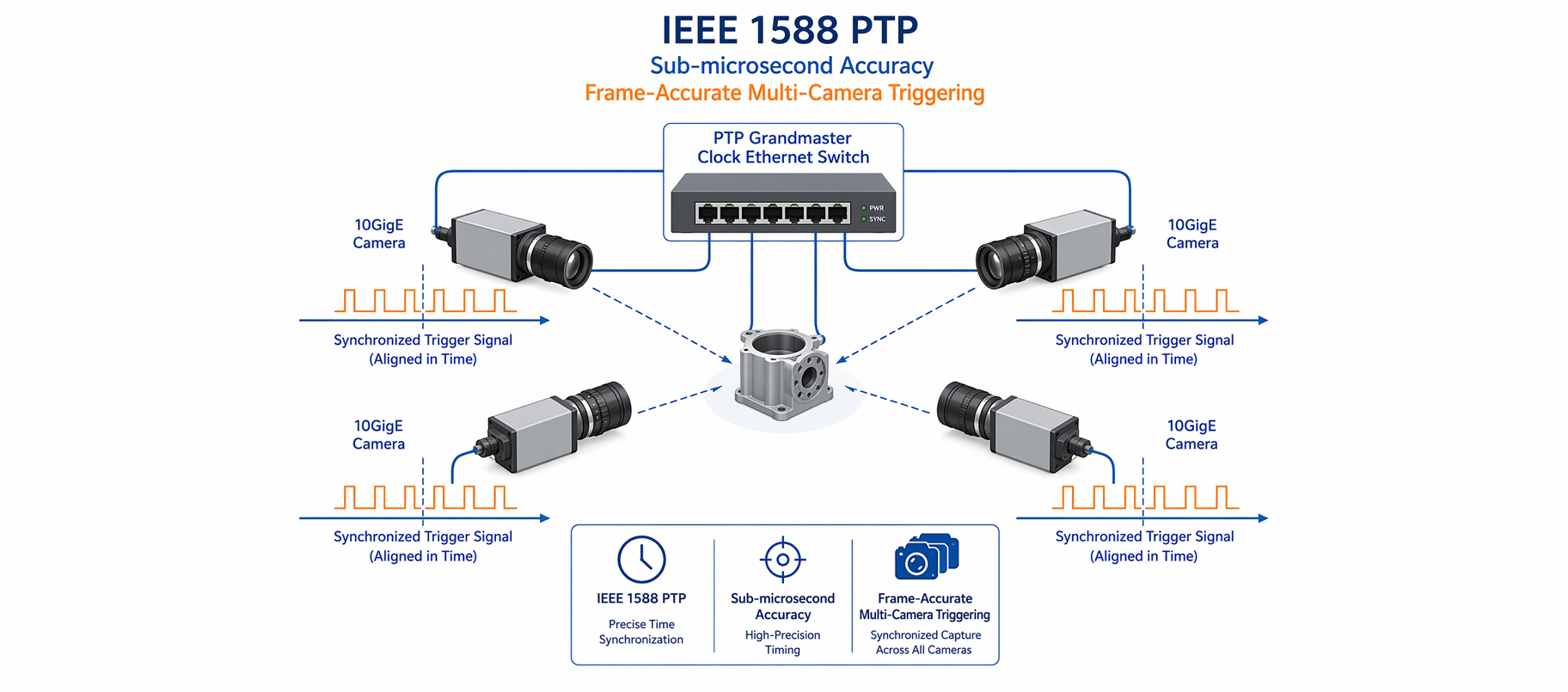

Đồng bộ hóa nhiều camera để thực hiện thị giác nổi, tái tạo quét đường hoặc kiểm tra từ nhiều góc yêu cầu thời điểm kích hoạt chính xác. Tiêu chuẩn GigE Vision – quy định cách một camera 10GigE giao tiếp với thiết bị chủ – hỗ trợ Giao thức Thời gian Chính xác IEEE 1588 (PTP). Điều này cho phép mỗi camera 10GigE trong mạng đồng bộ hóa đồng hồ nội bộ của nó với độ chính xác dưới một microgiây so với các camera khác cũng như so với tín hiệu kích hoạt bên ngoài. USB3 không hỗ trợ sẵn khả năng đồng bộ hóa PTP ở cấp phần cứng, khiến việc triển khai và duy trì đồng bộ đa camera chính xác trở nên khó khăn hơn đáng kể. Đối với các ứng dụng yêu cầu bắt buộc phải đồng bộ hóa khung hình giữa các camera, nền tảng camera 10GigE cung cấp giải pháp mạnh mẽ và dựa trên tiêu chuẩn.

Độ tin cậy của hệ thống và khả năng mở rộng dài hạn

Giảm tải CPU và truyền dữ liệu có tính xác định

USB3 phụ thuộc rất nhiều vào CPU chủ để quản lý việc truyền dữ liệu, điều này có nghĩa là khi số lượng camera tăng lên, mức sử dụng CPU cũng tăng tương ứng. Trong các hệ thống kiểm tra yêu cầu độ chính xác về thời gian, tải CPU tăng cao do trình điều khiển camera USB3 có thể gây ra các độ trễ đột ngột và bỏ lỡ khung hình. Camera 10GigE chuyển phần lớn xử lý gói tin sang phần cứng NIC, giúp giảm mức sử dụng CPU và đảm bảo việc truyền dữ liệu ổn định và dự đoán được hơn. Điều này đặc biệt quan trọng trong môi trường sản xuất, nơi mỗi khung hình kiểm tra bị bỏ lỡ đều dẫn đến chi phí chất lượng thực tế. Các kỹ sư thiết kế hệ thống thường nhận thấy cấu hình camera 10GigE duy trì hiệu năng ổn định và dễ dự đoán hơn so với cấu hình USB3 tương đương khi vận hành dưới tải đa camera nặng.

Khả năng mở rộng mà không cần thiết kế lại phần cứng

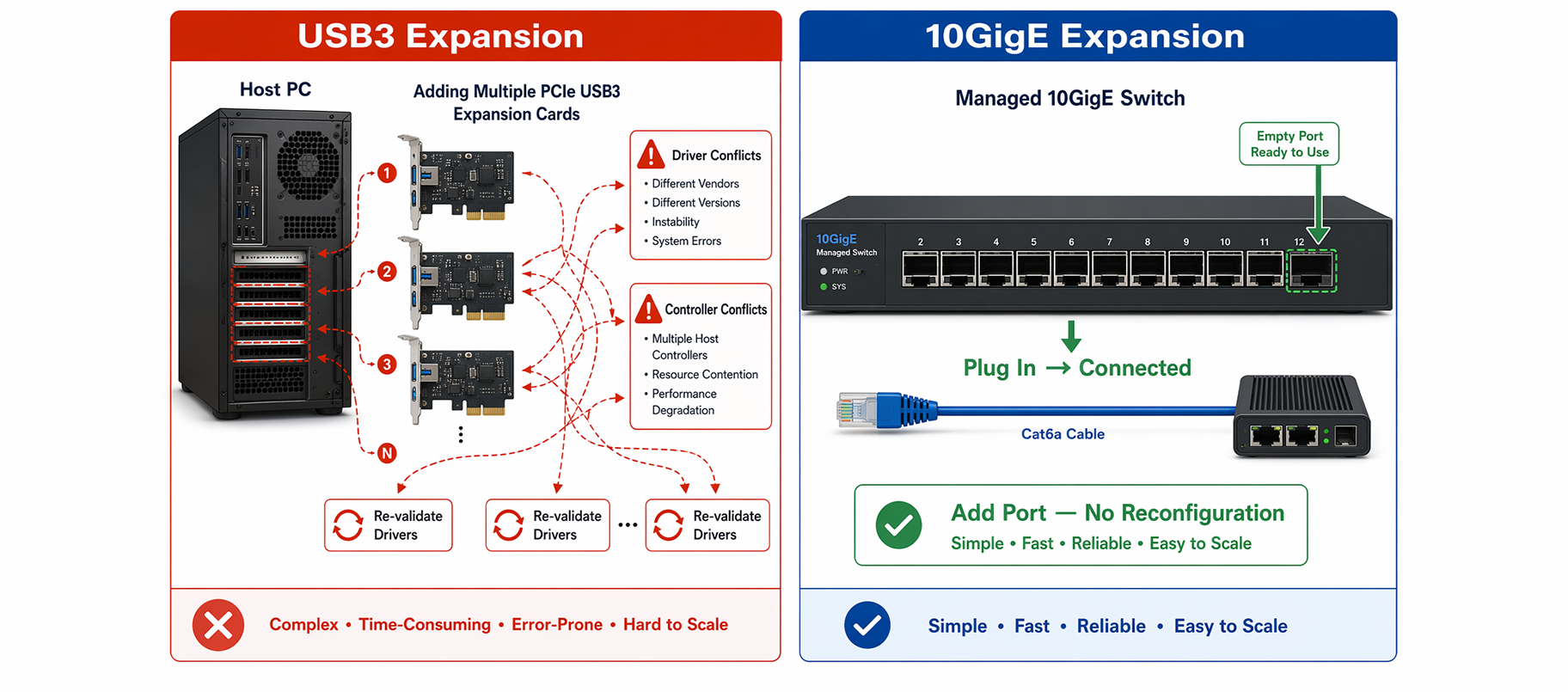

Việc mở rộng hệ thống nhiều camera USB3 thường yêu cầu thêm các card mở rộng USB3 PCIe, quản lý xung đột giữa các bộ điều khiển chủ và xác minh lại độ ổn định của trình điều khiển — một quy trình ngày càng phức tạp hơn với mỗi camera được thêm vào. Ngược lại, việc mở rộng mạng camera 10GigE khá đơn giản: chỉ cần thêm một cổng vào bộ chuyển mạch (switch) được quản lý, kéo cáp Cat6a và kết nối camera 10GigE mới. Các tiêu chuẩn GigE Vision và GenICam đảm bảo khả năng tương thích phần mềm giữa các thiết bị, do đó phần mềm thu thập dữ liệu của bạn không cần phải chỉnh sửa đáng kể khi thêm một camera 10GigE khác vào mạng. Lợi thế về khả năng mở rộng này khiến camera 10GigE trở thành lựa chọn hợp lý cho các cơ sở dự kiến sẽ tăng công suất theo thời gian.

Câu hỏi thường gặp

Liệu một camera 10GigE có thể hoạt động với cổng Ethernet Gigabit tiêu chuẩn không?

Không. Một camera 10GigE yêu cầu cổng Ethernet 10 Gigabit trên card mạng (NIC) hoặc bộ chuyển mạch mạng của máy chủ để hoạt động ở hiệu năng tối đa. Việc kết nối camera 10GigE với cổng 1GbE sẽ dẫn đến việc thương lượng tốc độ giảm xuống còn 1 Gbps, từ đó loại bỏ lợi thế về băng thông. Luôn đảm bảo giao diện máy chủ của bạn tương thích với thông số kỹ thuật của camera 10GigE.

Có thể vận hành đồng thời bao nhiêu camera 10GigE trên một hệ thống?

Số lượng camera 10GigE có thể hoạt động đồng thời phụ thuộc vào số cổng NIC sẵn có, băng thông PCIe và hiệu năng CPU của máy chủ. Nhiều hệ thống công nghiệp có thể chạy đồng thời từ bốn đến tám camera 10GigE bằng cách sử dụng card mạng 10GbE nhiều cổng hoặc bộ chuyển mạch được quản lý chuyên dụng. Mỗi camera 10GigE duy trì kênh độc lập riêng với tốc độ 10 Gbps, do đó khả năng mở rộng bị giới hạn bởi cơ sở hạ tầng máy chủ thay vì bởi sự tranh chấp bus chung.

Camera 10GigE có tương thích với phần mềm GigE Vision không?

Có. Một camera 10GigE tuân thủ chuẩn GigE Vision hoàn toàn tương thích với phần mềm thu ảnh và SDK tuân thủ chuẩn GigE Vision. Điều này có nghĩa là khung phần mềm hiện có của bạn, dù dựa trên GenICam hay một SDK thị giác máy tính hàng đầu, đều có thể điều khiển và thu ảnh từ camera 10GigE mà không cần phải thay đổi toàn bộ phần mềm.
