Cách Chọn Ống Kính Công Nghiệp

Việc lựa chọn ống kính công nghiệp nên dựa trên các tình huống ứng dụng cụ thể, tập trung vào việc phù hợp các thông số và yêu cầu chính sau đây:

1. Làm rõ yêu cầu cốt lõi

Mục tiêu kiểm tra: Kích thước (ví dụ: các bộ phận nhỏ cần độ phân giải cao), đặc điểm (ví dụ: phát hiện cạnh nhạy với độ méo).

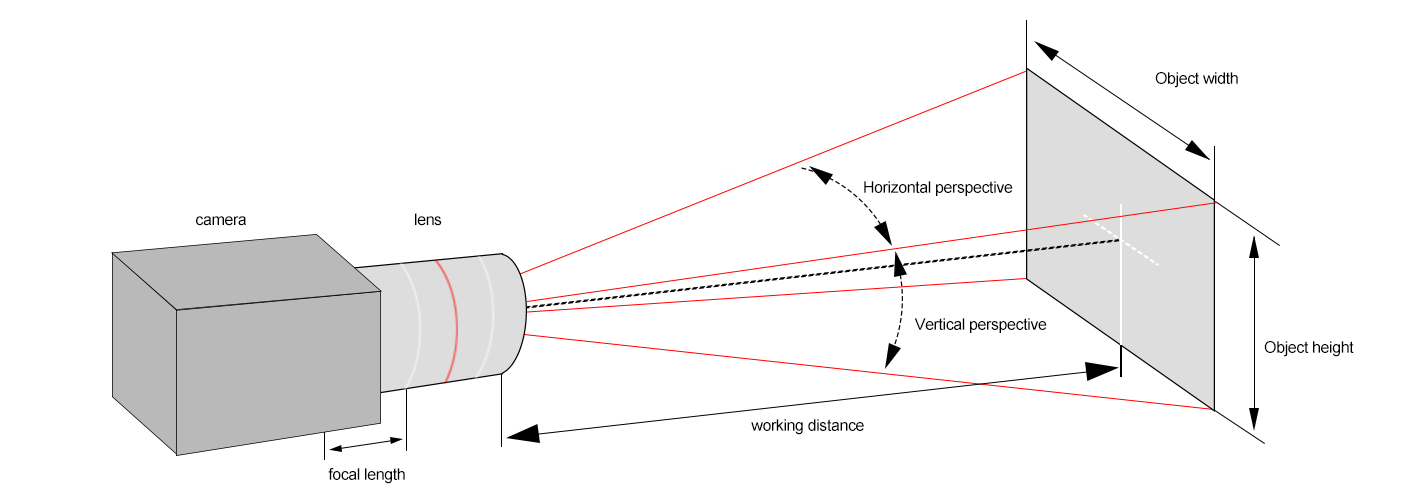

Khoảng cách làm việc: Khoảng cách từ ống kính đến vật thể, ảnh hưởng đến loại ống kính (ví dụ: ống kính telecentric phù hợp với khoảng cách làm việc dài).

Trường nhìn (FOV): Cần phải bao phủ toàn bộ khu vực kiểm tra. Công thức tính là: FOV = kích thước cảm biến × khoảng cách làm việc / tiêu cự.

2. Phù hợp thông số cảm biến

Kích thước cảm biến: Vòng tròn hình ảnh của ống kính phải bao phủ toàn bộ cảm biến (ví dụ: cảm biến 1 inch yêu cầu ống kính tương ứng hỗ trợ) để tránh hiện tượng tối góc.

Kích thước pixel: Độ phân giải của ống kính phải phù hợp với độ phân giải của cảm biến. Công thức như sau: độ phân giải ống kính (line pairs/mm) ≈ 1/(2 × kích thước điểm ảnh (mm)) để đảm bảo không lãng phí điểm ảnh.

3. Thông số chính của ống kính

Tiêu cự: Tiêu cự càng ngắn, góc nhìn càng rộng; ngược lại, độ phóng đại càng cao (trong cùng khoảng cách làm việc).

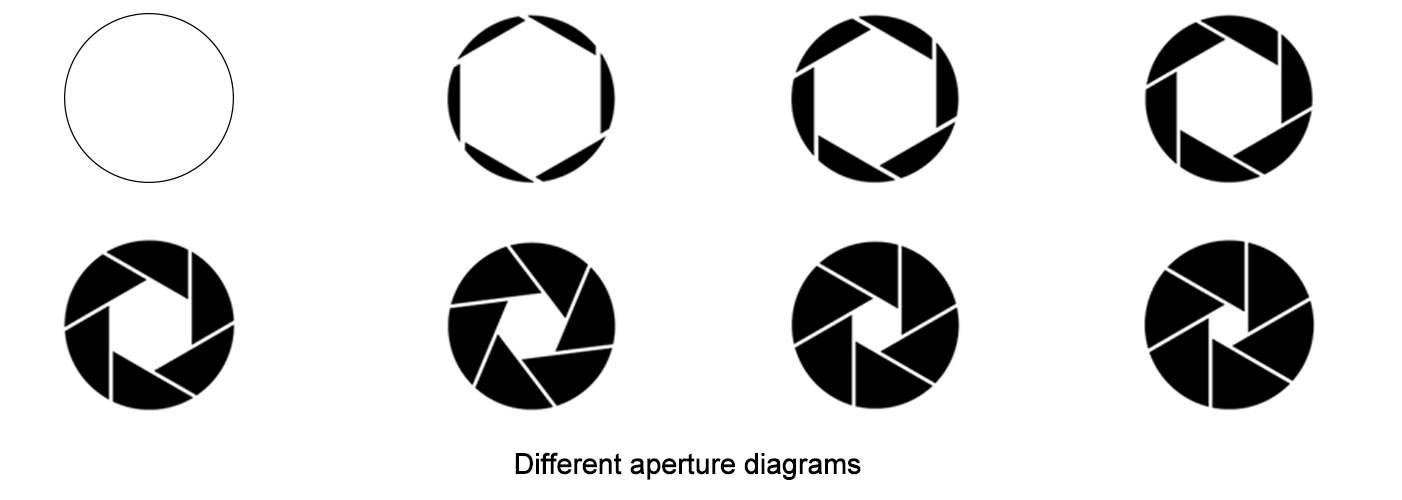

Khẩu độ: Khẩu độ lớn (giá trị F nhỏ) cho phép nhiều ánh sáng đi vào, phù hợp với môi trường thiếu sáng nhưng độ sâu trường ảnh nhỏ; khẩu độ nhỏ có độ sâu trường ảnh lớn, phù hợp với các trường hợp yêu cầu vùng hình rõ rộng.

Biến dạng: Yêu cầu độ méo thấp khi kiểm tra kích thước và vị trí (ví dụ: ống kính telecentric có độ méo gần như không đáng kể), và có thể nới lỏng hơn khi kiểm tra ngoại hình.

Độ sâu trường ảnh: Khoảng cách mà các vật thể có thể được hình ảnh hóa rõ ràng ở phía trước và phía sau, liên quan đến khẩu độ, tiêu cự và khoảng cách làm việc (khẩu độ nhỏ, tiêu cự ngắn và khoảng cách làm việc dài sẽ tạo ra độ sâu trường ảnh lớn hơn).

4. Yêu cầu cho các tình huống đặc biệt

Vật thể chuyển động: Chọn các loại ống kính có tốc độ khung hình cao để tránh mờ hình do chuyển động.

Nghiêm khắc  môi trường: Chọn các loại ống kính công nghiệp có khả năng chống bụi, chống nước và chịu nhiệt tốt.

Kiểm tra đa quang phổ: Ống kính phải hỗ trợ bước sóng tương ứng (ví dụ: ống kính hồng ngoại).

Bằng cách lần lượt khớp các thông số trên, phạm vi lựa chọn có thể được thu hẹp lại, cuối cùng xác định được ống kính phù hợp dựa trên độ tin cậy thương hiệu và chi phí.
