Tính Năng Chính Của Ống Kính Máy Ảnh Quét Đường Chất Lượng Cao

Hiểu vai trò của ống kính máy ảnh quét dòng trong công nghiệp

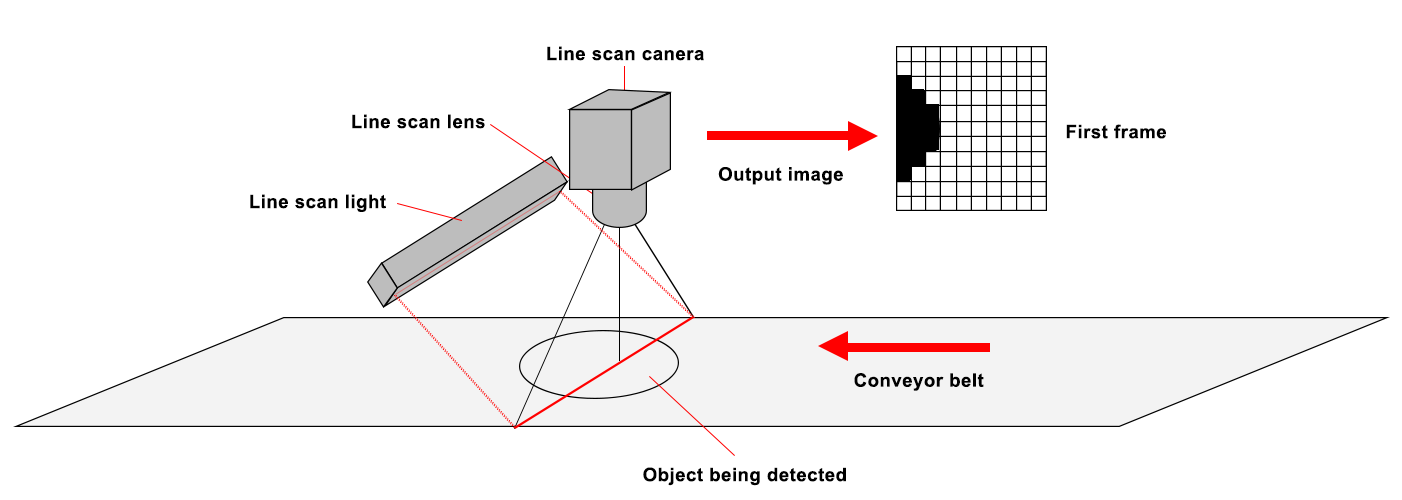

Trong các ứng dụng thị giác máy nâng cao, camera Quét Dòng rất cần thiết để chụp các hình ảnh liên tục có độ phân giải cao của các vật thể chuyển động. Từ kiểm tra chất lượng trong ngành điện tử đến xác minh in ấn trong bao bì và phát hiện khuyết tật trong dệt may, độ chính xác của các hệ thống này phụ thuộc rất nhiều vào ống kính được sử dụng. Một ống kính máy ảnh quét dòng chất lượng cao ống kính máy ảnh quét dòng không chỉ đơn thuần phóng đại hình ảnh—nó đảm bảo độ chính xác, độ sắc nét và hiệu suất ổn định trên toàn bộ chiều rộng của vùng quét. Trong các môi trường công nghiệp, nơi những khuyết tật được đo bằng micrôn có thể gây ra hậu quả lớn, việc lựa chọn đúng ống kính là yếu tố then chốt.

Độ chính xác và độ phân giải quang học

Một trong những tính năng quan trọng nhất của một ống kính máy ảnh quét dòng chất lượng cao là độ chính xác quang học . Trong chụp ảnh quét dòng, camera sẽ chụp từng dòng điểm ảnh một, và các dòng này được ghép lại với nhau để tạo thành hình ảnh hoàn chỉnh. Bất kỳ sự méo mó quang học hay quang sai màu nào cũng sẽ bị lặp lại trên toàn bộ hình ảnh quét, dẫn đến sai sót. Do đó, các thấu kính phải được thiết kế để duy trì độ sắc nét và rõ ràng từ trung tâm đến các mép của trường nhìn. Độ phân giải của thấu kính cũng cần phải bằng hoặc vượt quá độ phân giải của cảm biến camera để tránh việc không khai thác hết khả năng của cảm biến.

Độ méo tối thiểu để đảm bảo đo lường chính xác

Trong các ngành công nghiệp như kiểm tra PCB, quét tài liệu và phân loại tốc độ cao, ngay cả một lượng nhỏ méo hình cũng có thể gây ra sai số đo lường. Các ống kính máy ảnh quét dòng chất lượng cao được thiết kế để giảm thiểu các dạng méo hình học — như hiệu ứng thùng hoặc gối đầu — trên toàn bộ hình ảnh. Điều này đảm bảo rằng dữ liệu quét phản ánh chính xác các kích thước thực tế, yếu tố rất quan trọng đối với các ứng dụng liên quan đến kiểm tra kích thước, đọc mã vạch hoặc so khớp mẫu.

Độ sáng đồng đều và hình ảnh rõ nét

Một ống kính nên cung cấp độ sáng đồng đều ánh sáng đồng đều từ mép đến mép, đặc biệt là trong các ứng dụng mà việc duy trì ánh sáng nhất quán là thách thức. Các biến thể về độ sáng có thể gây ra kết quả sai hoặc bỏ sót lỗi trong quá trình kiểm tra tự động. Các ống kính chất lượng cao sử dụng lớp phủ tiên tiến và thiết kế quang học để giảm hiện tượng tối góc và đảm bảo truyền sáng đều, từ đó hỗ trợ xử lý hình ảnh đáng tin cậy.

Chất lượng chế tạo bền bỉ cho môi trường công nghiệp

Các hệ thống quét dòng công nghiệp thường hoạt động trong môi trường có bụi, rung động hoặc nhiệt độ thay đổi. Các ống kính quét dòng chất lượng cao được chế tạo từ vật liệu bền bỉ, thân máy được bịt kín và độ chính xác cơ học cao. Thân ống kính bằng kim loại, đế gắn được gia cố và các thành phần quang học chịu được nhiệt độ giúp ống kính duy trì độ chính xác và tính toàn vẹn quang học ngay cả trong điều kiện khắc nghiệt. Một số ống kính còn được thiết kế với lớp phủ chống phản quang hoặc chống trầy để kéo dài tuổi thọ hoạt động.

Tương thích với Cảm biến và Máy ảnh

Một ống kính hiệu suất cao phải được tối ưu hóa cho cảm biến cụ thể kích thước cảm biến và khoảng cách điểm ảnh của camera mà nó phục vụ. Việc sử dụng một ống kính không tương thích với cảm biến có thể gây ra các vấn đề như độ phân giải giảm, suy giảm ánh sáng hoặc các hiện tượng nhiễu hình ảnh. Các nhà sản xuất thường cung cấp thông số kỹ thuật cho biết kích thước cảm biến tối ưu và mẫu camera phù hợp cho từng ống kính. Ví dụ, một ống kính được thiết kế cho cảm biến line scan 16k pixel phải duy trì độ phân giải cao và độ sắc nét trên toàn bộ trường nhìn 80 mm hoặc rộng hơn mà không làm mất chi tiết.

Khẩu độ rộng và lấy nét điều chỉnh được

Một khẩu độ rộng cho phép nhiều ánh sáng đi vào camera hơn, giúp tăng tốc độ quét và cải thiện chất lượng hình ảnh trong điều kiện ánh sáng yếu. Nhiều ống kính chất lượng cao cũng được trang bị cơ chế lấy nét điều chỉnh, cho phép người vận hành tinh chỉnh độ sắc nét cho khoảng cách làm việc cụ thể. Trong các dây chuyền sản xuất tự động nơi kích thước vật thể hoặc vị trí băng chuyền có thể thay đổi, tính linh hoạt này có thể cải thiện đáng kể hiệu suất hệ thống.

Khử sắc quang thấp để đảm bảo độ chính xác màu sắc

Trong các hệ thống quét dòng màu—chẳng hạn như những hệ thống được sử dụng trong in ấn, đóng gói và kiểm tra thực phẩm—sự sai lệch sắc độ có thể gây ra hiện tượng viền màu hoặc lệch kênh giữa các kênh đỏ, xanh lục và xanh dương. Các thấu kính quét dòng chất lượng cao sử dụng các loại thủy tinh đặc biệt và thiết kế quang học nhằm giảm thiểu hiệu ứng này, đảm bảo tái tạo màu sắc chính xác và kết quả ổn định.

Độ dễ dàng trong tích hợp và bảo trì

Các môi trường công nghiệp đòi hỏi hiệu quả không chỉ trong vận hành mà còn trong lắp đặt và bảo trì. Một thấu kính máy ảnh quét dòng chất lượng cao cần dễ dàng tích hợp vào các hệ thống hiện có, với các loại mount tiêu chuẩn (như F-mount, M42 hoặc M72) và tương thích với các phụ kiện quang học thông dụng. Ngoài ra, thiết kế thấu kính nên cho phép vệ sinh và hiệu chỉnh lại đơn giản mà không cần phải tháo dỡ toàn bộ hệ thống.

Xu hướng tương lai trong công nghệ thấu kính quét dòng

Khi công nghệ hình ảnh công nghiệp tiến dần đến độ phân giải cao hơn, tốc độ quét nhanh hơn và các hệ thống gọn nhẹ hơn, công nghệ thấu kính cũng đang không ngừng phát triển. Các thấu kính với hiệu chỉnh apochromatic , lớp phủ chống phản chiếu được cải thiện và các vỏ máy nhỏ gọn nhưng chắc chắn đang ngày càng phổ biến. Ngoài ra, các hệ thống hình ảnh được hỗ trợ bởi trí tuệ nhân tạo (AI) có thể sớm phụ thuộc vào các thấu kính tích hợp cảm biến để giám sát hiệu suất quang học và cảnh báo khi cần hiệu chỉnh lại hoặc thay thế.

Kết Luận

Việc lựa chọn đúng loại thấu kính cho camera quét dòng là một quyết định quan trọng, ảnh hưởng đến độ chính xác, hiệu quả và độ tin cậy của hệ thống hình ảnh công nghiệp. Các thấu kính chất lượng cao mang lại độ chính xác quang học vượt trội, độ méo thấp, độ sáng đồng đều và độ bền chắc chắn - đảm bảo rằng các khả năng của camera được sử dụng đầy đủ. Dù là trong kiểm tra in tốc độ cao, sản xuất bán dẫn hay tự động hóa logistics, việc đầu tư vào thấu kính tốt nhất sẽ đảm bảo hiệu suất ổn định và sự ổn định trong vận hành lâu dài. Bằng cách hiểu rõ các tính năng chính này, các kỹ sư và nhà quản lý có thể lựa chọn những thấu kính mang lại cả sự xuất sắc về kỹ thuật lẫn giá trị kinh tế.
