Hiệu chuẩn máy ảnh 3D công nghiệp: Những điều bạn cần biết

Hiểu về Hiệu chuẩn Máy ảnh 3D trong Ứng dụng Công nghiệp

Trong tự động hóa công nghiệp, robot, kiểm tra chất lượng và sản xuất tiên tiến, độ chính xác là yếu tố bắt buộc. Máy ảnh 3D đóng vai trò như đôi mắt của hệ thống, ghi lại dữ liệu không gian chi tiết để đo lường, định vị và đưa ra quyết định. Tuy nhiên, bất kể phần cứng tiên tiến đến đâu, dữ liệu đo lường từ máy ảnh 3D chỉ chính xác khi nó được hiệu chuẩn đúng cách. Quy trình hiệu chuẩn máy ảnh 3D công nghiệp là việc căn chỉnh toán học giữa dữ liệu do máy ảnh thu thập với tọa độ thực tế trong thế giới thực. Điều này đảm bảo rằng bản đồ độ sâu, đám mây điểm và mô hình 3D phản ánh đúng kích thước, góc và vị trí thực tế. Nếu không được hiệu chuẩn, ngay cả một chiếc máy ảnh hiện đại nhất cũng có thể tạo ra dữ liệu chứa đầy biến dạng và sai sót.

Tại sao Hiệu chuẩn lại Quan trọng?

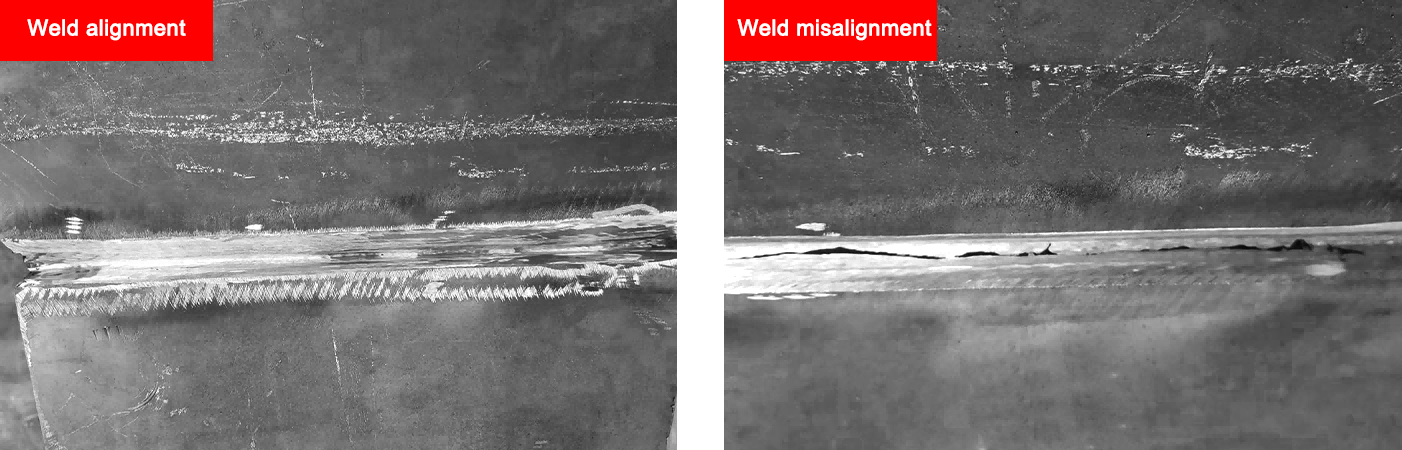

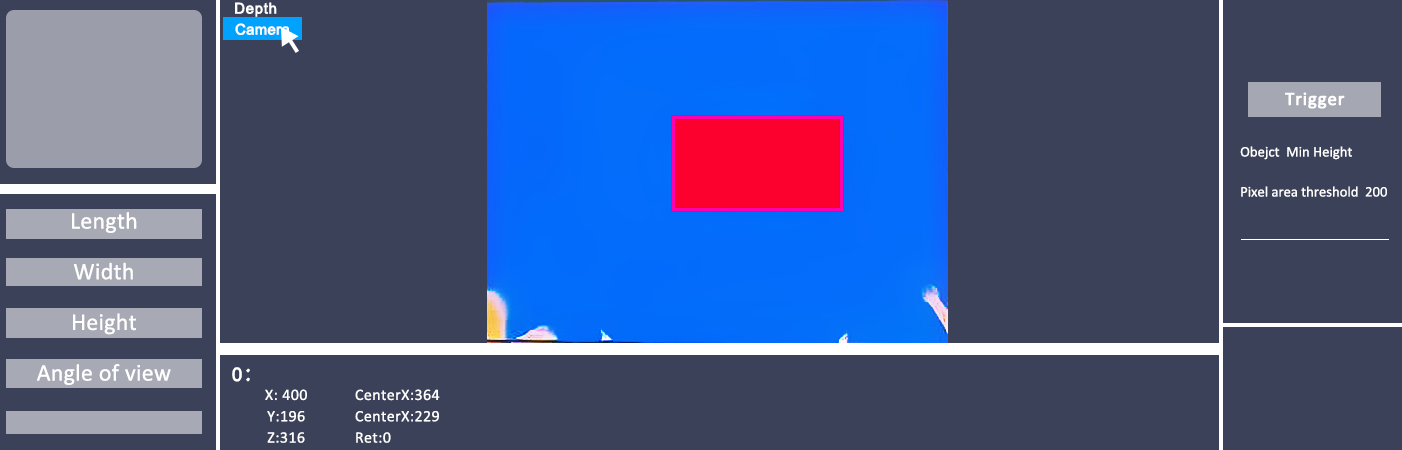

Trong nhiều môi trường công nghiệp, độ dung sai được đo bằng micrôn hoặc phần thập phân của milimét. Một chiếc máy ảnh 3D được hiệu chỉnh sai có thể dẫn đến việc đo lường chi tiết không chính xác, vị trí tay robot sai lệch hoặc kiểm tra chất lượng thất bại. Ví dụ, trong quá trình hàn tự động, máy ảnh được hiệu chỉnh kém có thể hiểu sai vị trí của vật thể, gây ra mối hàn lệch tâm. Trong kiểm tra băng chuyền tốc độ cao, một sai lệch nhỏ trong nhận biết độ sâu có thể dẫn đến quyết định sai về việc sản phẩm đạt/không đạt. Việc hiệu chỉnh không chỉ cải thiện độ chính xác mà còn đảm bảo khả năng lặp lại - yếu tố quan trọng trong sản xuất số lượng lớn nơi tính nhất quán là then chốt.

Quy trình hiệu chỉnh máy ảnh 3D công nghiệp hoạt động như thế nào?

Hiệu chỉnh thường bao gồm việc xác định các thông số nội tại và ngoại tại.

• Thông số nội tại bao gồm chiều dài tiêu cự, tâm quang học và hệ số méo ống kính. Những thông số này xác định cách hệ thống quang học bên trong máy ảnh xử lý ánh sáng.
• Thông số ngoại tại mô tả vị trí và hướng của camera so với hệ tọa độ đã biết hoặc vật thể hiệu chuẩn.

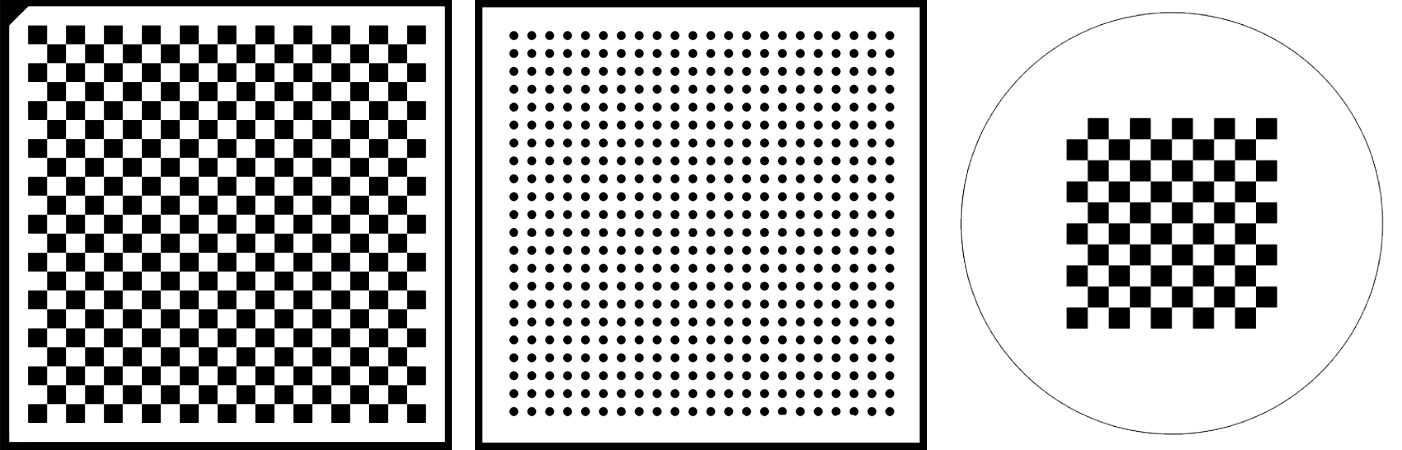

Quy trình này thường sử dụng các mục tiêu hiệu chuẩn như các mẫu bàn cờ, lưới chấm hoặc mẫu ánh sáng cấu trúc. Camera 3D chụp nhiều hình ảnh của mục tiêu từ các góc độ khác nhau. Phần mềm chuyên dụng sau đó phân tích các hình ảnh này để tính toán các mối quan hệ chính xác giữa dữ liệu pixel thô từ camera và các phép đo thực tế. Phép biến đổi này đảm bảo rằng mỗi điểm trong một cảnh được chụp đều được ánh xạ chính xác đến vị trí vật lý thực tế của nó.

Các Thách Thức Hiệu Chuẩn Thường Gặp

Các môi trường công nghiệp đặt ra những thách thức hiệu chỉnh đặc thù. Rung động từ máy móc hạng nặng có thể làm thay đổi vị trí của camera theo thời gian. Dao động nhiệt độ có thể khiến vật liệu ống kính giãn nở hoặc co lại, làm thay đổi các đặc tính quang học một cách tinh tế. Bụi, dầu mỡ và các chất gây ô nhiễm môi trường có thể che khuất các mục tiêu hiệu chỉnh hoặc làm nhiễu các tia laser và chùm sáng cấu trúc. Ngoài ra, các camera gắn trên cánh tay robot phải đối mặt với chuyển động liên tục, đòi hỏi việc hiệu chỉnh lại thường xuyên để duy trì độ chính xác. Để giải quyết những thách thức này, thường yêu cầu các giải pháp lắp đặt chắc chắn, kiểm soát ánh sáng và lịch trình bảo trì định kỳ.

Hiệu chỉnh tĩnh và hiệu chỉnh động

Trong các hệ thống camera 3D công nghiệp, việc hiệu chỉnh có thể là tĩnh hoặc động.

• Hiệu chỉnh tĩnh được thực hiện một lần trong quá trình lắp đặt hoặc sau khi bảo trì lớn. Camera giữ nguyên vị trí, và hiệu chỉnh được duy trì cho đến khi có sự thay đổi vật lý xảy ra.
• Hiệu chỉnh động liên quan đến việc hiệu chỉnh liên tục hoặc định kỳ trong quá trình vận hành. Đây là điều phổ biến trong các hệ thống robot, nơi vị trí của camera thay đổi với mỗi nhiệm vụ. Các quy trình hiệu chỉnh tự động cho phép hệ thống nhanh chóng tự căn chỉnh lại mà không cần can thiệp thủ công, duy trì độ chính xác trong môi trường làm việc nhanh.

Công cụ và Công nghệ cho Hiệu chỉnh

Quy trình hiệu chuẩn dựa trên cả phần cứng và phần mềm. Các bảng hiệu chuẩn với các mẫu hình học chính xác là yếu tố thiết yếu để đảm bảo độ chính xác. Giá ba chân hoặc đế gắn công nghiệp giúp giảm rung động và chuyển động trong quá trình hiệu chuẩn. Về phía phần mềm, các nhà sản xuất thường cung cấp các chương trình hiệu chuẩn độc quyền được thiết kế riêng cho các mẫu camera của họ. Các nền tảng phần mềm thị giác máy của bên thứ ba cũng cung cấp các mô-đun hiệu chuẩn nâng cao, cho phép tích hợp với nhiều thương hiệu và cấu hình phần cứng khác nhau. Các công nghệ mới nổi như hiệu chuẩn được hỗ trợ bởi AI có thể phân tích các thay đổi môi trường và tự động điều chỉnh thông số camera theo thời gian thực, từ đó cải thiện độ chính xác.

Tích hợp quy trình hiệu chuẩn vào quy trình sản xuất

Trong các nhà máy hiện đại, việc hiệu chuẩn không phải là sự kiện chỉ diễn ra một lần mà là một phần tích hợp trong quy trình sản xuất. Ví dụ, một dây chuyền lắp ráp ô tô có thể lên lịch thực hiện các quy trình hiệu chuẩn tự động trong thời gian dừng sản xuất đã được dự kiến. Trong sản xuất điện tử, các trạm hiệu chuẩn tích hợp sẵn có thể kiểm tra và điều chỉnh độ chính xác của camera giữa các lô sản phẩm. Nhờ tích hợp hiệu chuẩn vào tự động hóa quy trình, các công ty có thể giảm thiểu thời gian dừng máy đồng thời đảm bảo kiểm soát chất lượng ổn định.

Hiệu chuẩn cho Hệ thống Nhiều Camera

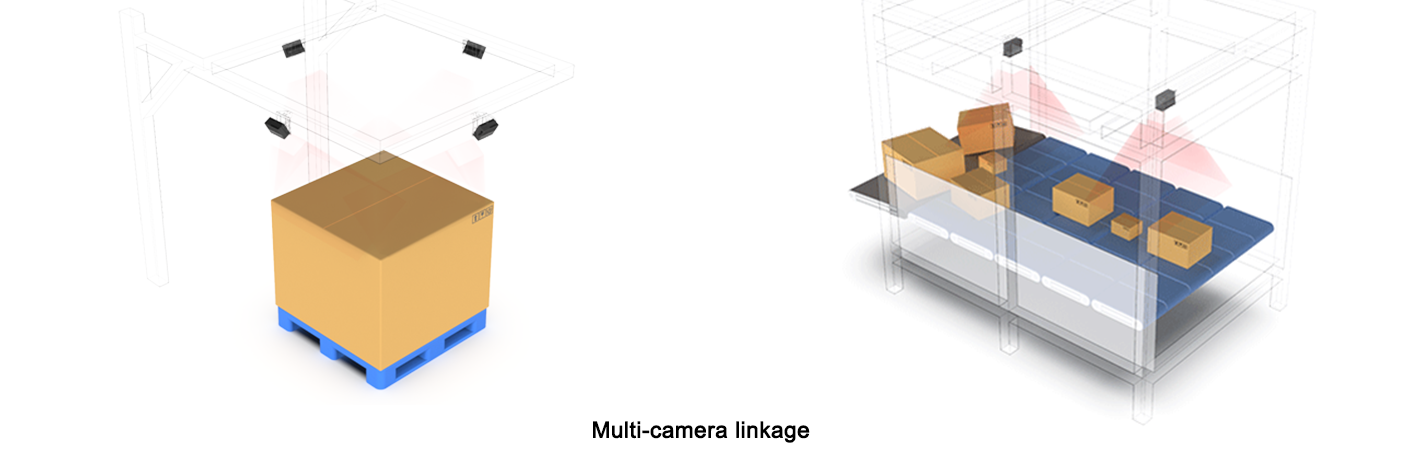

Nhiều ứng dụng công nghiệp sử dụng nhiều camera 3D để ghi lại các góc độ khác nhau hoặc để phủ toàn bộ khu vực làm việc lớn. Trong những trường hợp này, việc hiệu chuẩn đa camera là cần thiết để đảm bảo tất cả các camera chia sẻ cùng một hệ thống tọa độ. Quy trình này, được gọi là hiệu chuẩn ngoại tại giữa các camera, sẽ căn chỉnh dữ liệu sao cho một mô hình 3D thống nhất có thể được tạo ra mà không bị lệch hoặc chồng lấn. Điều này đặc biệt quan trọng trong các ứng dụng như quét 3D quy mô lớn, robot nhặt hàng trong thùng và điều hướng kho bãi tự động.

Các phương pháp bảo trì và hiệu chuẩn lại tốt nhất

Để đạt hiệu suất tối đa, camera 3D công nghiệp nên được hiệu chỉnh lại định kỳ. Tần suất hiệu chỉnh phụ thuộc vào mức độ sử dụng, độ ổn định của môi trường và tính di động của hệ thống. Những môi trường có độ rung cao hoặc nhiệt độ cao có thể cần hiệu chỉnh hàng tuần, trong khi các môi trường ổn định, được kiểm soát chặt chẽ có thể chỉ cần thực hiện mỗi quý. Việc ghi lại ngày hiệu chỉnh, phương pháp và kết quả giúp duy trì khả năng truy xuất nguồn gốc và đảm bảo tuân thủ các tiêu chuẩn ngành, đặc biệt trong các lĩnh vực được quy định chặt chẽ như hàng không, sản xuất thiết bị y tế và sản xuất ô tô.

Chi Phí Khi Bỏ Qua Việc Hiệu Chỉnh

Bỏ qua việc hiệu chuẩn có thể dẫn đến hậu quả nghiêm trọng. Những phép đo không chính xác có thể gây ra sản phẩm lỗi, việc thu hồi tốn kém hoặc thậm chí là các nguy cơ an toàn. Ví dụ, trong sản xuất hàng không vũ trụ, hệ thống hình ảnh 3D được hiệu chuẩn sai có thể sản xuất ra các bộ phận lỗi, làm ảnh hưởng đến độ bền cấu trúc. Chi phí dừng máy để hiệu chuẩn là rất nhỏ so với những tổn thất do thất bại về chất lượng. Các công ty chú trọng việc hiệu chuẩn không chỉ bảo vệ chất lượng sản phẩm mà còn bảo vệ danh tiếng và lợi ích tài chính của họ.

Kết Luận

Hiệu chuẩn máy ảnh 3D công nghiệp là nền tảng của thị giác máy chính xác. Dù trong lắp ráp robot, kiểm tra độ chính xác hay quét quy mô lớn, chất lượng dữ liệu của bạn phụ thuộc vào mức độ hiệu chuẩn máy ảnh tốt như thế nào. Bằng cách hiểu quy trình, xử lý các thách thức từ môi trường và tích hợp hiệu chuẩn vào các quy trình làm việc, bạn có thể đạt được kết quả ổn định, độ chính xác cao. Khi công nghệ phát triển, việc hiệu chuẩn tự động và có sự hỗ trợ của trí tuệ nhân tạo (AI) sẽ tiếp tục đơn giản hóa quy trình này, giúp các ngành công nghiệp duy trì hiệu suất tối ưu mà không làm ảnh hưởng đến thời gian vận hành.
