Hệ thống Thị giác Máy tính để Phát hiện Trầy xước trên Chai Lọ Thủy tinh Trong suốt

Trong quá trình sản xuất chai thủy tinh trong suốt, việc đảm bảo chất lượng sản phẩm là vô cùng quan trọng. Các vết trầy xước trên chai thủy tinh không chỉ ảnh hưởng đến vẻ ngoài thẩm mỹ mà còn có thể làm giảm độ bền cấu trúc và khả năng sử dụng của chúng. Các phương pháp kiểm tra thủ công truyền thống thường mất nhiều thời gian, tốn nhân công và dễ xảy ra sai sót do con người. Do đó, các hệ thống thị giác máy móc đã nổi lên như một giải pháp thay thế đáng tin cậy và hiệu quả để phát hiện các vết trầy xước trên chai thủy tinh.

Các sản phẩm được sử dụng trong hệ thống thị giác máy

Hệ thống chiếu sáng

Chiếu sáng đúng cách là yếu tố thiết yếu để tăng cường khả năng nhìn thấy các vết trầy xước trên chai thủy tinh. Các kỹ thuật chiếu sáng khác nhau có thể được sử dụng tùy thuộc vào đặc điểm của chai thủy tinh và loại vết trầy xước cần phát hiện.

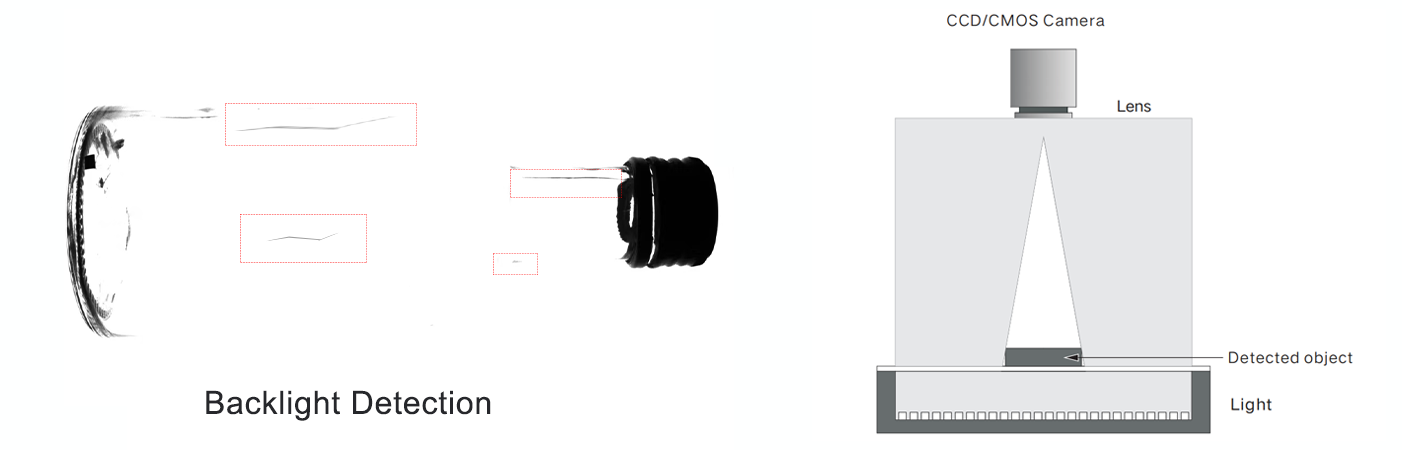

Chiếu sáng nền là một phương pháp thường được sử dụng. Một nguồn sáng nền sáng và đồng đều, ví dụ như bảng đèn LED, được đặt phía sau chai thủy tinh. Khi ánh sáng đi qua lớp thủy tinh trong suốt, một vết xước, vốn là sự gián đoạn trên bề mặt nhẵn, sẽ chặn hoặc làm tán xạ ánh sáng. Điều này khiến vết xước xuất hiện như một đường hoặc vùng tối trên nền sáng, làm cho nó dễ được nhận biết. Kỹ thuật này đặc biệt hiệu quả để phát hiện các vết xước xuyên qua thủy tinh hoặc các vết xước tương đối sâu, vì những vết xước này tạo ra sự cản trở rõ rệt hơn đối với luồng ánh sáng.

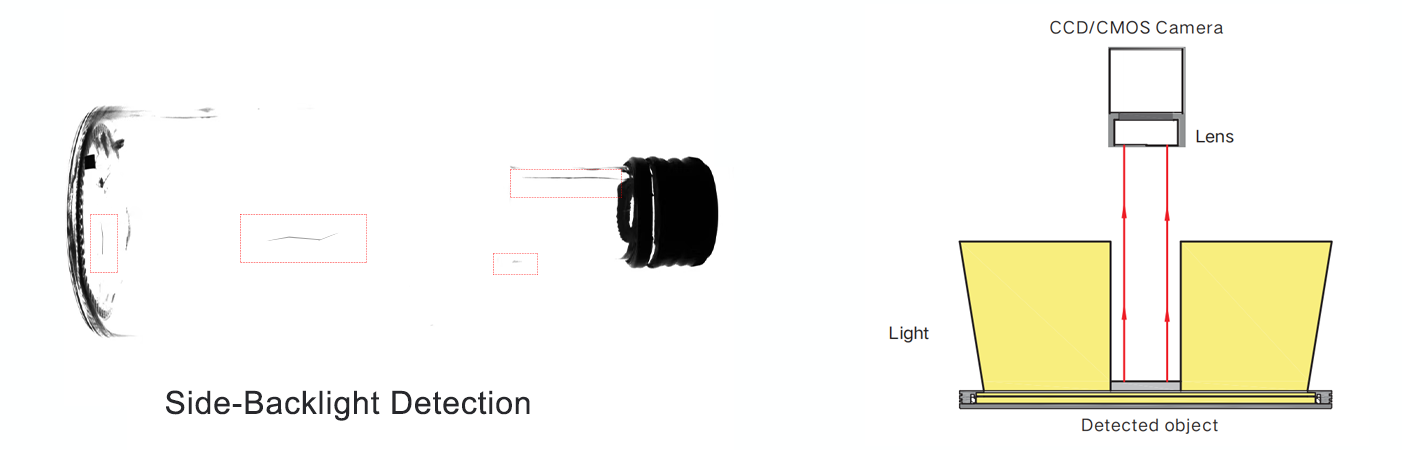

Chiếu sáng từ bên hông là một phương pháp hiệu quả khác, đặc biệt để phát hiện các vết xước nông trên bề mặt chai thủy tinh. Bằng cách đặt nguồn sáng ở một góc nghiêng so với phía bên chai, ánh sáng sẽ chiếu vào bề mặt và các vết xước nông sẽ tạo ra bóng đổ. Những bóng đổ này làm tăng độ tương phản giữa vết xước và bề mặt nhẵn xung quanh, khiến ngay cả những vết xước nhỏ cũng trở nên nhìn thấy được đối với camera. Góc chiếu sáng từ bên hông rất quan trọng; góc quá dốc có thể gây lóa sáng quá mức, trong khi góc quá nông có thể không tạo ra đủ bóng đổ rõ ràng.

Đèn vòng (ring lights), cung cấp ánh sáng 360 độ xung quanh ống kính, cũng được sử dụng rộng rãi. Chúng phát ra ánh sáng đồng đều xung quanh vùng quan sát của camera, đảm bảo toàn bộ bề mặt chai thủy tinh được chiếu sáng đều. Điều này giúp tránh ánh sáng không đồng đều có thể làm che khuất các vết trầy xước ở những vùng tối. Đèn vòng rất hữu ích trong việc phát hiện các vết trầy xước trên bề mặt cong của chai thủy tinh, vì chúng có thể bám theo đường viền chai và cung cấp ánh sáng ổn định trên các phần khác nhau của bề mặt.

Chiếu sáng phân cực được sử dụng để giải quyết các vấn đề liên quan đến lóa và phản chiếu. Thủy tinh có tính phản chiếu cao, và ánh sáng thông thường có thể gây ra các hiện tượng phản chiếu không mong muốn làm mờ các vết trầy xước. Đèn phân cực, kết hợp với bộ lọc phân cực trên ống kính máy ảnh, có thể giảm hoặc loại bỏ các hiện tượng phản chiếu này. Sóng ánh sáng phân cực dao động theo một hướng cụ thể, và bộ lọc trên máy ảnh chỉ cho phép các sóng ánh sáng dao động theo hướng đó đi qua, ngăn chặn ánh sáng phản xạ tán loạn và làm cho các vết trầy xước trở nên rõ hơn.

Các vấn đề gặp phải trong quá trình phát hiện

Phản xạ và Khúc xạ Ánh sáng

Một trong những thách thức lớn khi phát hiện các vết xước trên chai thủy tinh trong suốt là hiện tượng phản xạ và khúc xạ ánh sáng. Thủy tinh là vật liệu có tính phản xạ và khúc xạ cao. Khi ánh sáng chiếu vào bề mặt chai thủy tinh, nó có thể phản xạ theo nhiều hướng, tạo ra ánh sáng lóa và các điểm sáng loá làm che khuất các vết xước. Ngoài ra, ánh sáng đi qua thủy tinh có thể bị khúc xạ, khiến cho hình ảnh các vết xước bị méo mó. Vấn đề này càng trở nên nghiêm trọng hơn khi sử dụng một số thiết lập ánh sáng nhất định. Ví dụ, nếu góc chiếu sáng không được tối ưu hóa, ánh sáng phản xạ từ bề mặt trơn của chai thủy tinh có thể mạnh hơn rất nhiều so với ánh sáng bị tán xạ bởi các vết xước, khiến cho camera khó có thể chụp được hình ảnh rõ ràng của các vết xước.

Sự biến đổi về bề mặt chai thủy tinh và đặc điểm của các vết xước

Chai thủy tinh có thể có nhiều đặc điểm bề mặt khác nhau, bao gồm độ mịn, kết cấu và màu sắc. Một số chai thủy tinh có thể có họa tiết hoặc nhãn nổi, điều này có thể làm tăng độ phức tạp trong quá trình phát hiện vết trầy xước. Ngoài ra, các vết trầy xước cũng có thể khác nhau về kích thước, hình dạng, độ sâu và hướng. Những vết trầy xước nhỏ và nông có thể dễ bị bỏ qua, đặc biệt nếu chúng nằm ở khu vực có các đặc điểm bề mặt phức tạp. Vết trầy xước sâu có thể có tính chất quang học khác với vết trầy xước nông, đòi hỏi kỹ thuật chiếu sáng khác nhau để phát hiện chính xác. Thêm vào đó, hướng của vết trầy xước có thể ảnh hưởng đến cách chúng tương tác với ánh sáng và cách chúng được camera ghi lại. Các vết trầy xước song song với hướng chiếu sáng có thể ít rõ ràng hơn so với những vết vuông góc với hướng chiếu sáng.

Phân tích mức độ khó

Thiết lập và tối ưu hóa hệ thống chiếu sáng

Việc thiết lập hệ thống chiếu sáng tối ưu là một thách thức quan trọng. Với nhiều loại ánh sáng có sẵn, việc xác định loại hoặc tổ hợp ánh sáng nào phù hợp nhất cho một loại chai thủy tinh cụ thể và đặc điểm vết xước nhất định là rất khó khăn. Điều này đòi hỏi quá trình kiểm tra và điều chỉnh kéo dài. Ví dụ, một chai thủy tinh có bề mặt cong cao có thể yêu cầu sự kết hợp giữa đèn vòng và đèn chiếu bên để đảm bảo tất cả các khu vực đều được chiếu sáng đầy đủ, trong khi một chai có bề mặt phẳng và mịn có thể hoạt động tốt với chiếu sáng nền. Ngoài ra, cường độ ánh sáng cần phải được kiểm soát chính xác. Ánh sáng quá mạnh có thể gây ra hiện tượng chói sáng, làm mất chi tiết của các vết xước, trong khi ánh sáng yếu có thể khiến các vết xước khó phân biệt với nền.

Kết Luận

Các hệ thống thị giác máy tính cung cấp một giải pháp đầy hứa hẹn để phát hiện các vết trầy xước trên chai thủy tinh trong suốt, trong đó hệ thống chiếu sáng đóng vai trò quan trọng trong quá trình này. Bằng cách sử dụng các kỹ thuật chiếu sáng phù hợp như chiếu sáng ngược, chiếu sáng bên hông, đèn vòng và chiếu sáng phân cực, các hệ thống này có thể làm nổi bật các vết trầy xước và cải thiện kiểm soát chất lượng trong quá trình sản xuất chai thủy tinh. Tuy nhiên, quá trình phát hiện vẫn gặp nhiều thách thức, bao gồm các vấn đề liên quan đến phản xạ và khúc xạ ánh sáng, sự biến đổi trong đặc điểm chai thủy tinh và vết trầy xước, cũng như môi trường sản xuất phức tạp. Để vượt qua những thách thức này đòi hỏi phải thiết lập và tối ưu hóa hệ thống chiếu sáng một cách cẩn thận, hiệu chỉnh và tích hợp hệ thống, cùng với việc bảo trì định kỳ. Khi công nghệ tiếp tục phát triển, những cải tiến hơn nữa trong các hệ thống chiếu sáng và tích hợp chúng vào các hệ thống thị giác máy tính dùng để phát hiện vết trầy trên chai thủy tinh có thể được kỳ vọng, dẫn đến việc kiểm soát chất lượng hiệu quả và chính xác hơn trong ngành công nghiệp sản xuất thủy tinh.
