KM-3FL10001000 3.0 Đèn nền công suất cao DC 24V

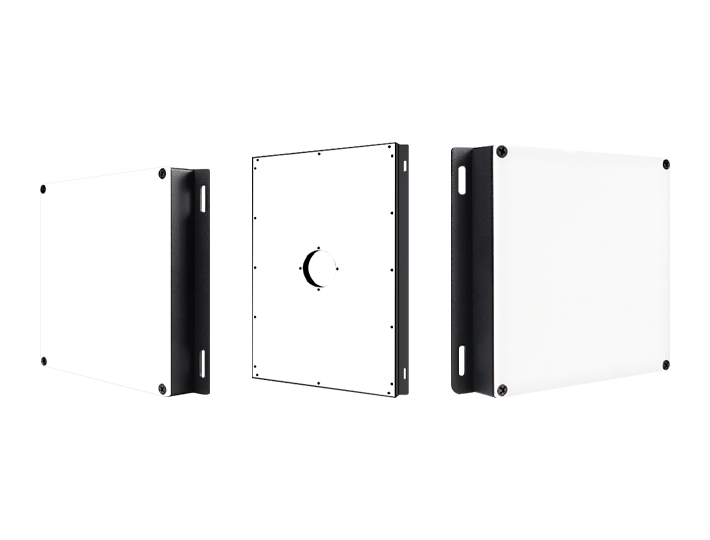

Đèn nền HIFLY 3.0 công suất cao bao gồm các đơn vị phát sáng LED được phân bố đồng đều. Hỗ trợ màu sắc, bước sóng, kích thước phát sáng có thể tùy chỉnh. |
● Kích thước phát sáng: 1000mm*1000mm. |
● Mức độ sáng 255, kết nối với bộ điều khiển có thể được điều chỉnh. |
● Thời gian sử dụng:50000 giờ với ánh sáng đỏ và 30000 giờ với ánh sáng trắng. ● Thích hợp cho phát hiện chính xác cao như phát hiện đường viền, phát hiện vỡ cạnh và phát hiện chiều cao chất lỏng, vv |
Mô hình | Kích thước ánh sáng ((mm) | Màu sắc | Điện áp (V) | Sức mạnh ((W) | Kích thước ranh giới ((mm) | Loại LED | Rãnh đai ốc M3 | Giao diện | ||||
Đỏ | Màu xanh/Mhlophe/Green | Dài | Phạm vi rộng | Cao | SMD | |||||||
KM-3FL2929 | 29*29 | Đỏ | Màu xanh/ Trắng | 24V | 1.1 | 1.7 | 44 | 33 | 14 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL5050 | 50*50 | Đỏ | Màu xanh/ Trắng | 24V | 2.1 | 2.5 | 80 | 60 | 20 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL6060 | 60*60 | Đỏ | Màu xanh/ Trắng | 24V | 4.2 | 3.8 | 90 | 70 | 20 | √ | √ | Giao diện SM3(1.3 pin) |
KM-3FL7070 | 70*70 | Đỏ | Màu xanh/ Trắng | 24V | 3.7 | 4.8 | 100 | 80 | 20 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL8080 | 80*80 | Đỏ | Màu xanh/ Trắng | 24V | 6.3 | 6.2 | 110 | 90 | 20 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL9090 | 90*90 | Đỏ | Màu xanh/ Trắng | 24V | 6.3 | 6.9 | 120 | 100 | 20 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL100100 | 100*100 | Đỏ | Màu xanh/ Trắng | 24V | 8.4 | 10.0 | 130 | 110 | 20 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL120120 | 120*120 | Đỏ | Màu xanh/ Trắng | 24V | 16.9 | 15.4 | 150 | 130 | 20 | √ | √ | Giao diện SM3(1.3 pin) |
KM-3FL150150 | 150*150 | Đỏ | Màu xanh/ Trắng | 24V | 19.0 | 22.5 | 185 | 160 | 20 | √ | √ | Giao diện SM3(1.3 pin) |
KM-3FL180180 | 180*180 | Đỏ | Màu xanh/ Trắng | 24V | 24.2 | 21.1 | 194 | 214 | 21 | √ | √ | Giao diện SM3(1.3 pin) |
KM-3FL200100 | 200*100 | Đỏ | Màu xanh/ Trắng | 24V | 15.4 | 15.4 | 214 | 134 | 21 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL200150 | 200*150 | Đỏ | Màu xanh/ Trắng | 24V | 23.0 | 23.0 | 214 | 184 | 21 | √ | √ | Giao diện SM3(1.3 pin) |
KM-3FL200200 | 200*200 | Đỏ | Màu xanh/ Trắng | 24V | 30.7 | 30.7 | 214 | 234 | 21 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL250200 | 250*200 | Đỏ | Màu xanh/ Trắng | 24V | 38.4 | 38.4 | 264 | 234 | 21 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL250250 | 250*250 | Đỏ | Màu xanh/ Trắng | 24V | 48.0 | 48.0 | 264 | 284 | 21 | √ | √ | Giao diện SM3(1.3 pin) |
KM-3FL300150 | 300*150 | Đỏ | Màu xanh/ Trắng | 24V | 34.6 | 34.6 | 314 | 184 | 21 | √ | √ | Giao diện SM3(1.3 pin) |
KM-3FL300200 | 300*200 | Đỏ | Màu xanh/ Trắng | 24V | 46.1 | 46.1 | 314 | 234 | 21 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL300300 | 300*300 | Đỏ | Màu xanh/ Trắng | 24V | 69.1 | 69.1 | 314 | 334 | 21 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL350250 | 350*250 | Đỏ | Màu xanh/ Trắng | 24V | 67.2 | 67.2 | 364 | 284 | 21 | √ | √ | Giao diện SM3(1.3 pin) |
KM-3FL350350 | 350*350 | Đỏ | Màu xanh/ Trắng | 24V | 94.1 | 94.1 | 364 | 384 | 21 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL400200 | 400*200 | Đỏ | Màu xanh/ Trắng | 24V | 61.4 | 61.4 | 414 | 234 | 21 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL400300 | 400*300 | Đỏ | Màu xanh/ Trắng | 24V | 92.2 | 92.2 | 434 | 334 | 21 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL400400 | 400*400 | Đỏ | Màu xanh/ Trắng | 24V | 122.9 | 122.9 | 434 | 434 | 21 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL450300 | 450*300 | Đỏ | Màu xanh/ Trắng | 24V | 103.7 | 103.7 | 464 | 334 | 21 | √ | √ | Giao diện SM3(1.3 chấu) |
KM-3FL450450 | 450*450 | Đỏ | Màu xanh/ Trắng | 24V | 77.8 | 81.6 | 464 | 504 | 21 | √ | √ | giao diện hàng không WS16 4 chân |
KM-3FL500300 | 500*300 | Đỏ | Màu xanh/ Trắng | 24V | 57.6 | 60.5 | 514 | 354 | 31 | √ | √ | giao diện hàng không WS16 4 chân |
KM-3FL500400 | 500*400 | Đỏ | Màu xanh/ Trắng | 24V | 76.8 | 80.6 | 514 | 454 | 31 | √ | √ | giao diện hàng không WS16 4 chân |
KM-3FL500500 | 500*500 | Đỏ | Màu xanh/ Trắng | 24V | 96 | 100.8 | 514 | 554 | 31 | √ | √ | giao diện hàng không WS16 4 chân |
KM-3FL600300 | 600*300 | Đỏ | Màu xanh/ Trắng | 24V | 69.1 | 72.6 | 614 | 354 | 31 | √ | √ | giao diện hàng không WS16 4 chân |
KM-3FL600400 | 600*400 | Đỏ | Màu xanh/ Trắng | 24V | 92.2 | 96.8 | 614 | 454 | 31 | √ | √ | giao diện hàng không WS16 4 chân |
KM-3FL600500 | 600*500 | Đỏ | Màu xanh/ Trắng | 24V | 115.2 | 121 | 614 | 554 | 31 | √ | √ | giao diện hàng không WS16 4 chân |
KM-3FL600600 | 600*600 | Đỏ | Màu xanh/ Trắng | 24V | 138.2 | 145.2 | 614 | 654 | 31 | √ | √ | giao diện hàng không WS20 4 chân |
KM-3FL700500 | 700*500 | Đỏ | Màu xanh/ Trắng | 24V | 134.4 | 141.1 | 714 | 554 | 31 | √ | √ | giao diện hàng không WS20 4 chân |
KM-3FL700700 | 700*700 | Đỏ | Màu xanh/ Trắng | 24V | 188.2 | 197.6 | 714 | 754 | 31 | √ | √ | giao diện hàng không WS20 4 chân |
KM-3FL800400 | 800*400 | Đỏ | Màu xanh/ Trắng | 24V | 122.9 | 129.0 | 814 | 454 | 31 | √ | √ | giao diện hàng không WS20 4 chân |
KM-3FL800500 | 800*500 | Đỏ | Màu xanh/ Trắng | 24V | 153.6 | 161.3 | 814 | 554 | 31 | √ | √ | giao diện hàng không WS20 4 chân |
KM-3FL800600 | 800*600 | Đỏ | Màu xanh/ Trắng | 24V | 184.3 | 193.5 | 814 | 654 | 31 | √ | √ | giao diện hàng không WS20 4 chân |
KM-3FL800800 | 800*800 | Đỏ | Màu xanh/ Trắng | 24V | 245.8 | 258 | 814 | 854 | 31 | √ | √ | giao diện hàng không WS20 4 chân |
KM-3FL900900 | 900*900 | Đỏ | Màu xanh/ Trắng | 24V | 311 | 326.6 | 914 | 954 | 31 | √ | √ | giao diện hàng không WS20 4 chân |
KM-3FL10001000 | 1000*1000 | Đỏ | Màu xanh/ Trắng | 24V | 384 | 403.2 | 1014 | 1054 | 31 | √ | √ | giao diện hàng không WS20 4 chân |
Xin vui lòng liên hệ với chúng tôi để tìm hiểu thêm về các mô hình! |
Mô hình | KM-3FL10001000 | |||
Danh mục | Đèn nền công suất cao | |||
Loại LED | SMD | |||
Màu sắc | đỏ | trắng | xanh | xanh lá |
Bước sóng | 620-635nm | — | 465-470nm | 525-530nm |
Nhiệt độ màu | — | 6000-6500k | — | — |
Sức mạnh | tối đa 345.6W. | tối đa 345.6W. | tối đa 345.6W. | tối đa 345.6W. |
Input Volt | DC24Vmax. | |||
Chiều dài cáp | 2M | |||
Khối nối đầu cuối | Phích cắm hàng không 4 lõi WS20 | |||
Định nghĩa kết nối | 1: dương ((+) đỏ; 2: bỏ trống; 3: âm ((-) đen. | |||
Chất liệu vỏ | Đồng hợp kim nhôm ((Bề mặt đen hóa do oxy hóa) | |||
Làm mát | Làm mát tự nhiên | |||
Kích thước | L1054 mm *W1014mm *H32mm | |||
Các thông số độ cứng vỏ | Trọng lượng tĩnh 230N±10N,thời gian 5 phút Vùng tiếp xúc:trình kính 30MM Mức năng lượng: 5J: đường kính quả bóng thép 50MM,500g±25g |
|||
Khả năng cách nhiệt điện | DC500V Kháng cách nhiệt> 20 megohm | |||
Yêu cầu về sức chịu áp suất | AC1000 V10mA/5S | |||
Đánh giá khả năng cháy | IEC60707 | |||
Nhiệt độ và độ ẩm hoạt động | Nhiệt độ:0 đến 50oC, độ ẩm: 20% đến 85% RH ((không ngưng tụ) | |||
Tuổi thọ | Dưới điều kiện sử dụng đã chỉ định của chúng tôi, 50.000 giờ cho đèn đỏ và 30.000 giờ đối với ánh sáng trắng, độ sáng được giảm xuống còn 50% giá trị của nhà máy |
|||
Thời gian bảo hành | Dưới điều kiện sử dụng được xác định bởi công ty,bảo lãnh là hai năm kể từ ngày vận chuyển,và trong vòng hai năm,nếu có vấn đề hỏng,nó có thể được sửa chữa hoặc thay thế miễn phí | |||
Dịch vụ giá trị gia tăng | Hỗ trợ kỹ thuật miễn phí một năm | |||
Bộ điều khiển độ sáng (không cần thiết) | 1.Controller analog 2.Controller kỹ thuật số | |||
Cáp đụng (không cần thiết) | 1.Cáp mở rộng nguồn ánh sáng 2.Cáp bộ điều hợp đầu nối |
Phát hiện móng chân bàn chải
Có rất nhiều chổi điện trên bàn đạp xe, máy phân loại chuyển sản phẩm vào vùng quan sát, và hệ thống thị giác phát hiện các lỗi như lệch ngàm và chồng chéo. Độ chính xác nhận diện là 99%.

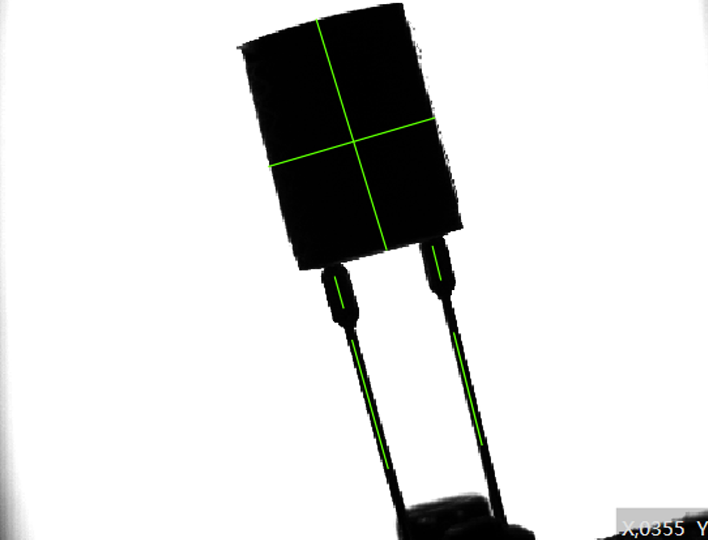

Đo khoảng cách vật liệu
Tốc độ cắt của máy chuyển đinh nhanh, và yêu cầu hoàn thành phép đo trong vòng 80ms. Đo khoảng cách chân vật liệu, khoảng cách thân nhôm và kích thước gói lõi.

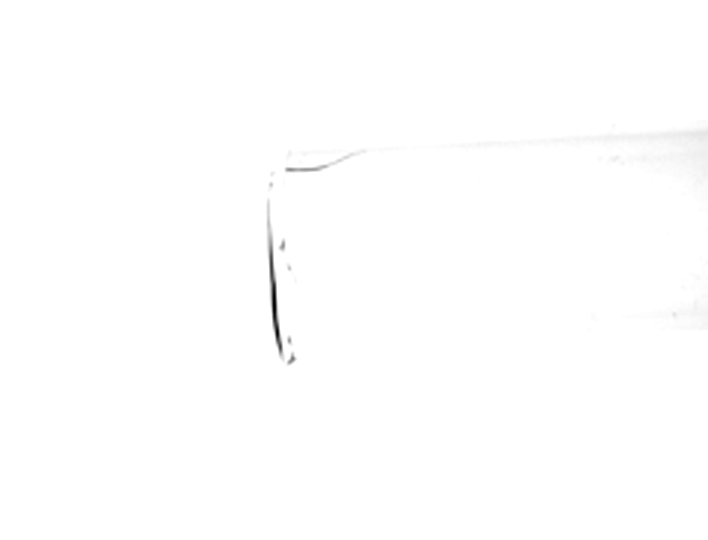

Phát hiện nứt ống thủy tinh
Vì ống thủy tinh trong suốt khá mỏng, nên dễ bị nứt hoặc trầy xước khi lắp ráp. Sản phẩm lỗi ảnh hưởng đến độ sáng và chất lượng bóng đèn.

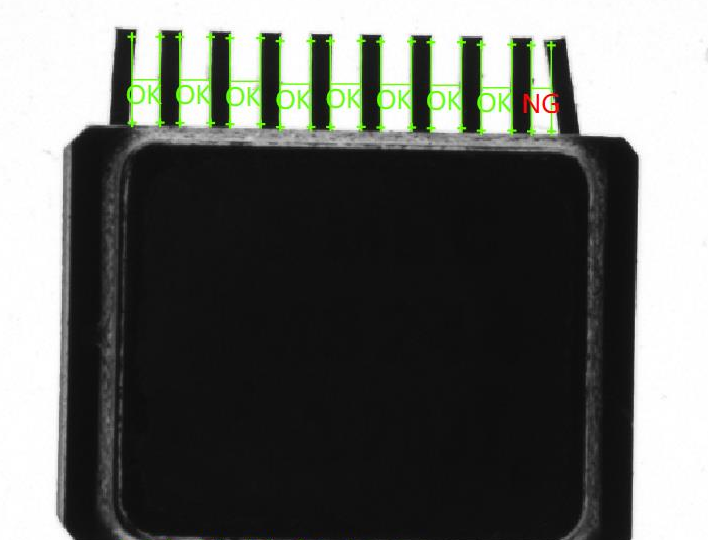

Đo khoảng cách chân chip
Sau khi thuật toán thị giác xác định vị trí tất cả các chân cắm, khoảng cách giữa các chân sẽ được đo và tính toán. Kiểm tra chân cắm cong hoặc thiếu để loại bỏ sản phẩm lỗi.
Q1. Tôi có thể đặt hàng mẫu cho 3.0 High Power Back Light được không?
A: Có, đơn đặt hàng mẫu và bất kỳ đơn đặt hàng đều chấp nhận được.
Q2. Thời gian dẫn đến là bao nhiêu?
A: 3-5 ngày cho các đơn đặt hàng mẫu / nhỏ ((<50pcs), 1-2 tuần cho mua hàng lớn (> 50pcs).
Q3. Số lượng đặt hàng tối thiểu (MOQ) của bạn cho 3.0 High Power Back Light là bao nhiêu?
A: MOQ là 1pcs.
Q4. Thời hạn vận chuyển của anh là bao lâu và anh phải mất bao lâu để đến?
A: Chúng tôi thường vận chuyển bằng DHL, UPS, FedEx hoặc TNT. Thông thường phải mất 5-7 ngày để bay. Giao hàng bằng đường biển cũng được chấp nhận.
Q5. Làm thế nào để đặt hàng 3.0 High Power Back Light?
A: 1. Xác nhận các thông số như FOV và WD;
2. Xác nhận hình dạng, trạng thái, vật liệu và màu sắc của vật thể được phát hiện;
3. Xác nhận đơn đặt hàng và báo giá;
4. Trả đơn đặt hàng và sắp xếp sản xuất;
5. Kiểm tra sản phẩm và sắp xếp giao hàng.
Q6. Ông có ủng hộ các nhãn hiệu tư nhân không?
A: Vâng, chúng tôi có.
Q7: Thời gian bảo hành sản phẩm của bạn là bao lâu?
A: Chúng tôi cung cấp bảo hành 2-5 năm cho sản phẩm của chúng tôi.
Q8: Làm thế nào để bạn đối phó với các sản phẩm bị lỗi?
A: 1, Sản phẩm của chúng tôi được sản xuất trong hệ thống kiểm soát chất lượng nghiêm ngặt với tỷ lệ sai 0.2%.
2, Nếu thiệt hại không nhân tạo, rối loạn chức năng hoặc lỗi xảy ra trong thời gian bảo hành, khách hàng có thể sửa chữa, thay thế hoặc hoàn lại một phần / đầy đủ.
KM-3FL10001000(Specifications & Drawings).pdf
tải xuống
