Bộ điều khiển đèn so với bộ điều chỉnh độ sáng PWM: Sự khác biệt thực sự là gì?

Trong các ứng dụng tự động hóa công nghiệp và thị giác máy, việc lựa chọn giữa một máy điều khiển ánh sáng tầm nhìn máy và một bộ điều chỉnh độ sáng PWM thông dụng có thể ảnh hưởng đáng kể đến hiệu suất hệ thống, chất lượng hình ảnh và độ tin cậy vận hành lâu dài. Mặc dù cả hai thiết bị đều điều khiển cường độ ánh sáng, chúng lại hoạt động dựa trên những triết lý thiết kế và thông số kỹ thuật cơ bản khác nhau. Một máy điều khiển ánh sáng tầm nhìn máy được thiết kế đặc biệt nhằm đáp ứng các yêu cầu khắt khe của các hệ thống kiểm tra bằng thị giác, trong khi một bộ điều chỉnh độ sáng PWM thông dụng được thiết kế để điều chỉnh ánh sáng chung trong môi trường tiêu dùng hoặc công nghiệp cơ bản. Việc hiểu rõ những khác biệt này là yếu tố then chốt đối với bất kỳ ai triển khai các hệ thống kiểm tra dựa trên camera, kiểm soát chất lượng quang học tự động hoặc các ứng dụng chụp ảnh độ chính xác cao.

Khoảng cách hiệu suất giữa một máy điều khiển ánh sáng tầm nhìn máy và sự khác biệt của bộ điều khiển PWM thông thường trở nên rõ ràng khi xem xét độ chính xác về thời điểm chớp sáng, đặc tính nhiễu điện và khả năng tương thích điện từ. Một ánh sáng máy ảnh bộ điều khiển cung cấp khả năng đồng bộ hóa ở mức nanogiây với cảm biến máy ảnh, đảm bảo các đỉnh chiếu sáng xảy ra đúng vào thời điểm chụp ảnh. Các bộ điều khiển PWM thông thường thiếu khả năng phối hợp ở mức độ này và gây ra nhiễu điện làm suy giảm độ rõ nét của hình ảnh cũng như độ chính xác trong đo lường của các hệ thống thị giác máy. Bài viết này khám phá những hệ quả thực tế từ những khác biệt này và giúp bạn lựa chọn một giải pháp phù hợp với yêu cầu ứng dụng cụ thể của mình.

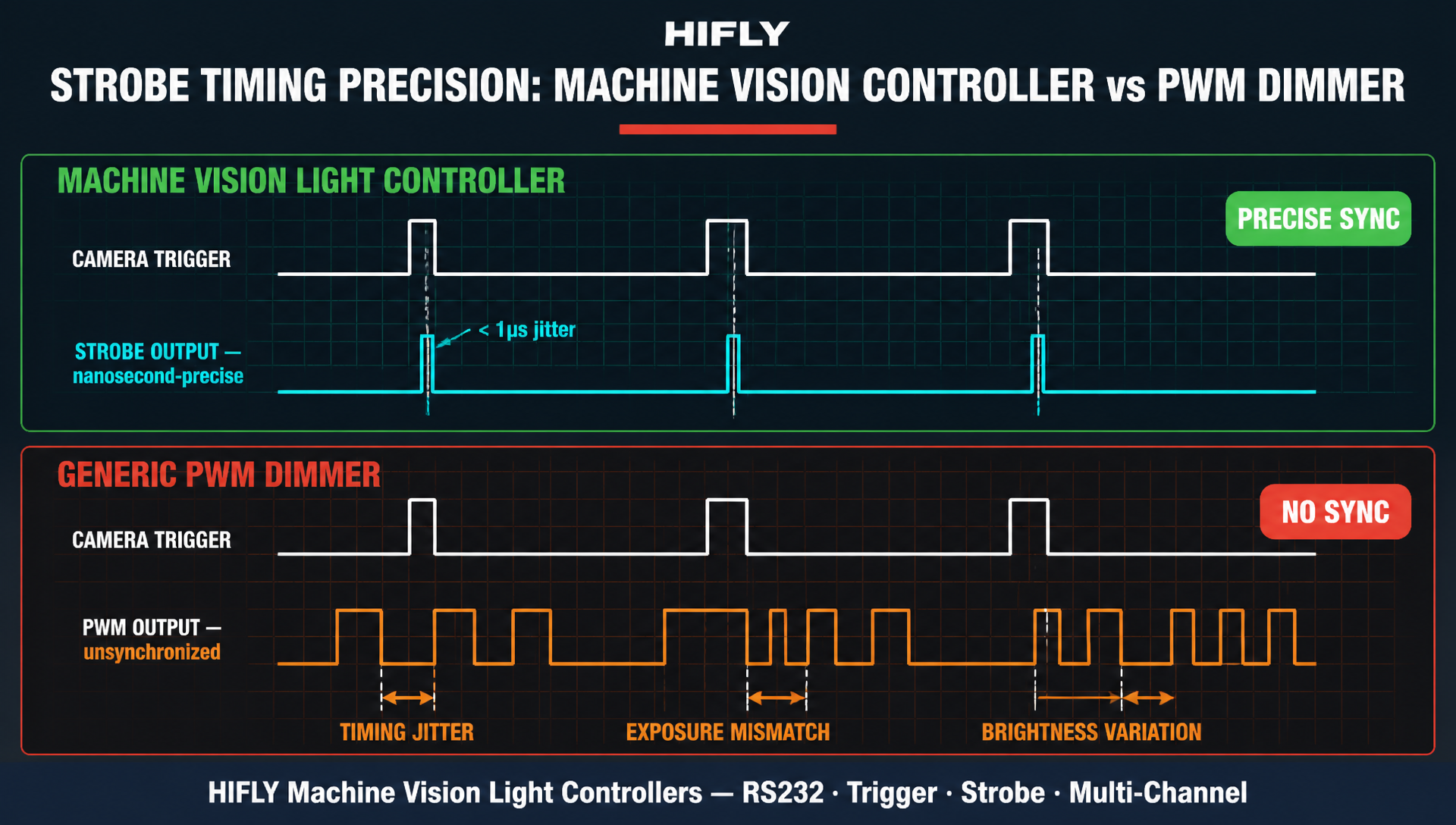

Độ chính xác chớp sáng và đồng bộ hóa thời gian

Cách bộ điều khiển đèn thị giác máy đạt được độ chính xác ở mức nanogiây

Một máy điều khiển ánh sáng tầm nhìn máy được xây dựng với các mạch đồng bộ hóa thời gian chuyên dụng để đồng bộ các xung nhấp nháy với các cửa sổ chụp khung hình của máy ảnh. Việc đồng bộ này diễn ra ở thang đo microgiây và nanogiây, đảm bảo sự kiện chiếu sáng khớp chính xác với cửa sổ phơi sáng của cảm biến máy ảnh. Khi máy ảnh gửi tín hiệu kích hoạt, máy điều khiển ánh sáng tầm nhìn máy phản hồi bằng một xung ánh sáng được điều chỉnh thời gian chính xác nhằm chiếu sáng đối tượng mục tiêu ngay tại thời điểm cảm biến bắt đầu thu thập photon. Độ chính xác về thời gian này loại bỏ hiện tượng mờ chuyển động trong các ứng dụng tốc độ cao, giảm thiểu các sai lệch trên ảnh và đảm bảo độ phơi sáng nhất quán qua nhiều chu kỳ kiểm tra lặp lại. Bộ điều khiển liên tục giám sát thời gian phơi sáng của máy ảnh và điều chỉnh thời lượng cũng như cường độ xung nhấp nháy theo thời gian thực nhằm duy trì việc cung cấp ánh sáng tối ưu.

Kiến trúc nội bộ của một máy điều khiển ánh sáng tầm nhìn máy bao gồm phần mềm firmware chuyên dụng và các mạch điều kiện analog đảm bảo hiệu suất đèn chớp lặp lại được qua hàng nghìn chu kỳ mà không bị trôi hoặc trễ thời gian. Nhiều bộ điều khiển đèn thị giác máy công nghiệp cung cấp bù trễ lập trình được, cho phép kỹ thuật viên tính đến độ trễ ở cấp hệ thống trong cáp, đầu nối và đường ống xử lý của camera. Mức độ chính xác này là thiết yếu trong các dây chuyền sản xuất tốc độ cao nơi các chu kỳ kiểm tra xảy ra với tốc độ hàng trăm hoặc hàng nghìn mỗi phút.

Giới hạn thời gian của bộ điều chỉnh độ sáng PWM thông dụng

Một bộ điều chỉnh độ sáng PWM thông thường, ngược lại, hoạt động dựa trên nguyên lý điều chế độ rộng xung đơn giản mà không đồng bộ với các cảm biến hoặc máy ảnh bên ngoài. Bộ điều chỉnh độ sáng chuyển mạch ở tần số cố định, thường từ 1 đến 10 kHz, và điều chỉnh cường độ bằng cách thay đổi tỷ lệ thời gian bật so với thời gian tắt trong mỗi chu kỳ. Cách tiếp cận này hoạt động đủ tốt đối với chiếu sáng ổn định trong môi trường văn phòng hoặc ứng dụng tiêu dùng, nhưng lại gây ra sự bất định về thời gian và độ rung (jitter) khi được sử dụng trong các hệ thống kiểm tra thị giác. Bộ điều chỉnh độ sáng không nhận biết được thời điểm khung hình của máy ảnh và cũng không thể phản hồi tín hiệu kích hoạt từ cảm biến ở miền nanogiây. Khi máy ảnh chụp ảnh trong chu kỳ PWM của bộ điều chỉnh độ sáng, cường độ chiếu sáng có thể thay đổi đáng kể tùy thuộc vào vị trí trong chu kỳ mà thời điểm phơi sáng xảy ra. Sự thay đổi này dẫn đến độ sáng hình ảnh không nhất quán, dịch chuyển màu sắc và sai số đo lường, làm tích lũy các kết quả sai dương hoặc sai âm trong các hệ thống kiểm tra chất lượng.

Ngoài ra, các bộ điều chỉnh độ sáng PWM thông dụng không cung cấp khả năng nhấp nháy theo nghĩa thực sự; chúng điều biến độ sáng trên các khoảng thời gian dài hơn, không phù hợp để đồng bộ với cửa trập phơi sáng của máy ảnh. Ngược lại, bộ điều khiển đèn thị giác máy (machine vision light controller) cung cấp đầu ra nhấp nháy được kích hoạt bởi cạnh (edge-triggered strobe), tạo xung với độ chính xác ở mức nanogiây và duy trì trạng thái tối giữa các xung, từ đó chỉ cung cấp ánh sáng cường độ cao khi thực sự cần thiết.

Khả năng miễn nhiễm với nhiễu điện và độ toàn vẹn tín hiệu

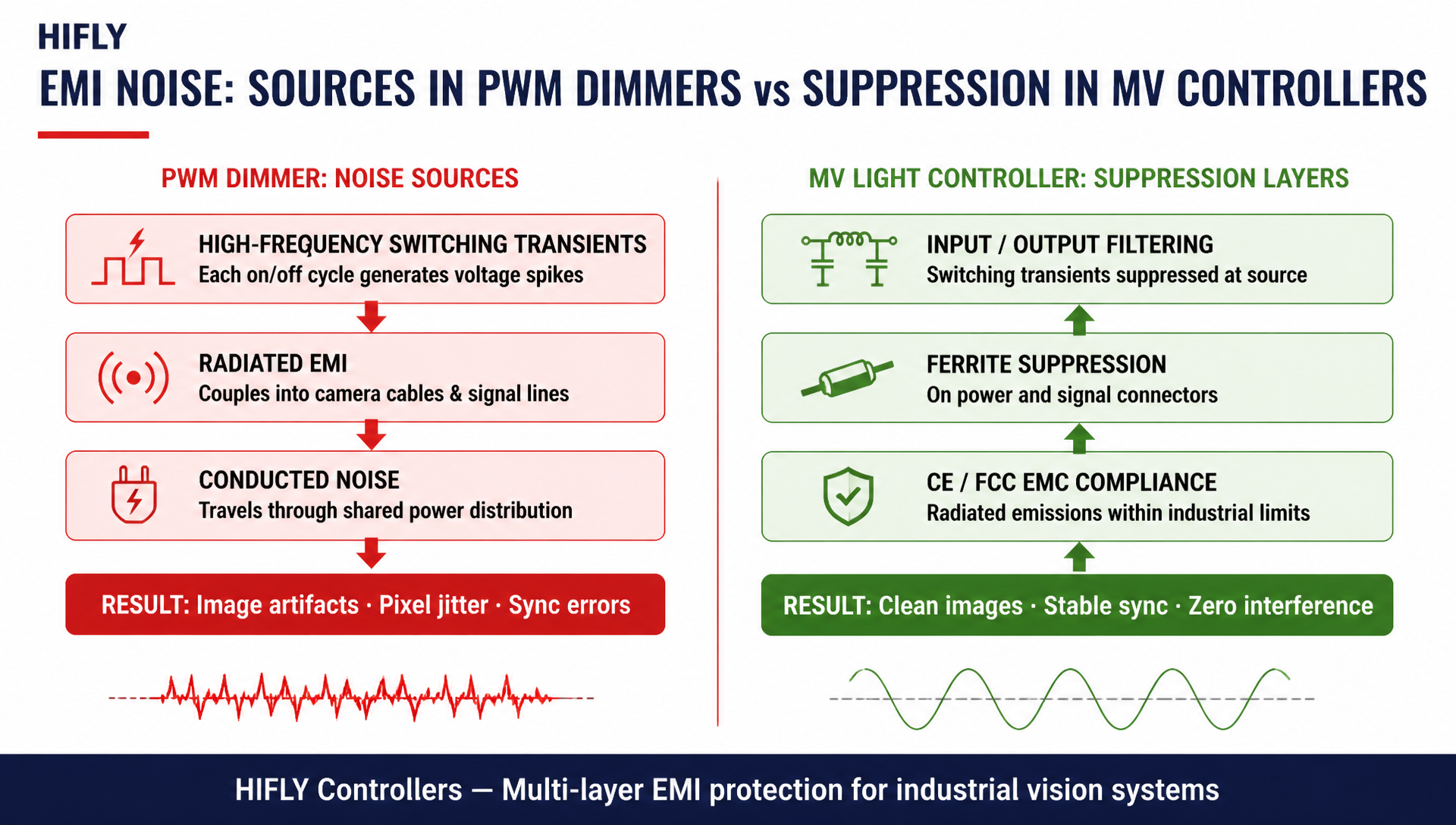

Các nguồn phát sinh nhiễu trong bộ điều chỉnh độ sáng PWM thông dụng

Bộ điều chỉnh độ sáng PWM thông dụng tạo ra nhiễu điện đáng kể trong suốt chu kỳ chuyển mạch vì nó hoạt động ở tần số điện năng mà không có bộ lọc hoặc lớp chắn điện từ được tối ưu hóa cho các môi trường tín hiệu tương tự và kỹ thuật số nhạy cảm. Mỗi lần transistor PWM bật hoặc tắt, nó đều sinh ra xung điện áp và bức xạ điện từ lan truyền vào các dây cáp tín hiệu lân cận, mạng phân phối điện và giao diện camera. Loại nhiễu phát xạ và dẫn truyền này làm suy giảm tín hiệu video tương tự, gây hiện tượng méo hình trong luồng ảnh kỹ thuật số và gây nhiễu các tín hiệu cảm biến mức thấp dùng để điều chỉnh lấy nét, điều khiển ống kính hoặc phản hồi cường độ ánh sáng. Bộ điều chỉnh độ sáng PWM thông dụng vốn không được thiết kế với rủi ro ghép nối này trong đầu, bởi các ứng dụng chiếu sáng dân dụng thường chịu đựng hoặc hoàn toàn không nhận thức được loại nhiễu này.

Trong các môi trường công nghiệp nơi một máy điều khiển ánh sáng tầm nhìn máy hoạt động cùng với các camera, bộ xử lý thị giác và hệ thống điều khiển chuyển động; nhiễu điện từ do bộ điều chỉnh độ sáng PWM thông thường gây ra trở thành mối lo ngại nghiêm trọng về độ tin cậy. Các xung chuyển mạch tần số cao phát xạ vào dây cáp camera được bọc chắn và các đường dây tín hiệu, làm xuất hiện độ rung (jitter) trong giá trị điểm ảnh cũng như sai lệch thời gian trong các tín hiệu đồng bộ hóa. Các nhà phát triển hệ thống thị giác máy thường chỉ phát hiện vấn đề này sau khi lắp đặt, khi chất lượng hình ảnh suy giảm một cách bất ngờ hoặc xảy ra các lỗi kiểm tra ngắt quãng.

Lọc nhiễu và kiểm soát EMI trong bộ điều khiển đèn cho hệ thống thị giác máy

Được thiết kế chuyên biệt máy điều khiển ánh sáng tầm nhìn máy tích hợp nhiều lớp giảm nhiễu điện từ. Bộ điều khiển bao gồm lọc đầu vào và đầu ra nhằm ức chế các xung chuyển mạch, giảm nhiễu bằng lõi ferit trên các đầu nối nguồn và tín hiệu, cũng như bố trí mạch in (PCB) cẩn thận để tách biệt các mạch chuyển mạch dòng cao khỏi các đường dẫn tín hiệu tương tự và số nhạy cảm. Bộ điều khiển đèn thị giác máy (machine vision light controller) cũng tuân thủ các tiêu chuẩn tương thích điện từ CE hoặc FCC áp dụng cho thiết bị công nghiệp, đảm bảo mức phát xạ bức xạ nằm trong giới hạn cho phép nhằm bảo vệ các thiết bị đo lường xung quanh.

Ngoài ra, một máy điều khiển ánh sáng tầm nhìn máy sử dụng các kỹ thuật chuyển mạch điều khiển như mạch khởi động mềm và giới hạn dòng điện để giảm mức độ biến thiên đột ngột khi cấp hoặc ngắt nguồn điện. Một số bộ điều khiển đèn thị giác máy tính tiên tiến còn áp dụng kỹ thuật hủy tiếng ồn chủ động hoặc chỉnh lưu đồng bộ nhằm giảm thiểu thêm tiếng ồn chuyển mạch ngay tại nguồn. Các đặc điểm thiết kế này hoàn toàn vắng mặt trong các bộ điều chỉnh độ sáng PWM dành cho người tiêu dùng, vốn ưu tiên cắt giảm chi phí hơn là đảm bảo tương thích điện từ với các hệ thống thị giác nhạy cảm. Khi lựa chọn bộ điều khiển chiếu sáng cho ứng dụng thị giác máy tính, việc chọn bộ điều khiển đèn thị giác máy tính sẽ đảm bảo rằng chính phân hệ chiếu sáng không trở thành nguồn gây nhiễu ở cấp độ hệ thống, từ đó làm suy giảm chất lượng thu nhận hình ảnh.

Tích hợp hệ thống thực tế và kết quả hiệu năng

Yêu cầu tích hợp và độ phức tạp khi lắp đặt

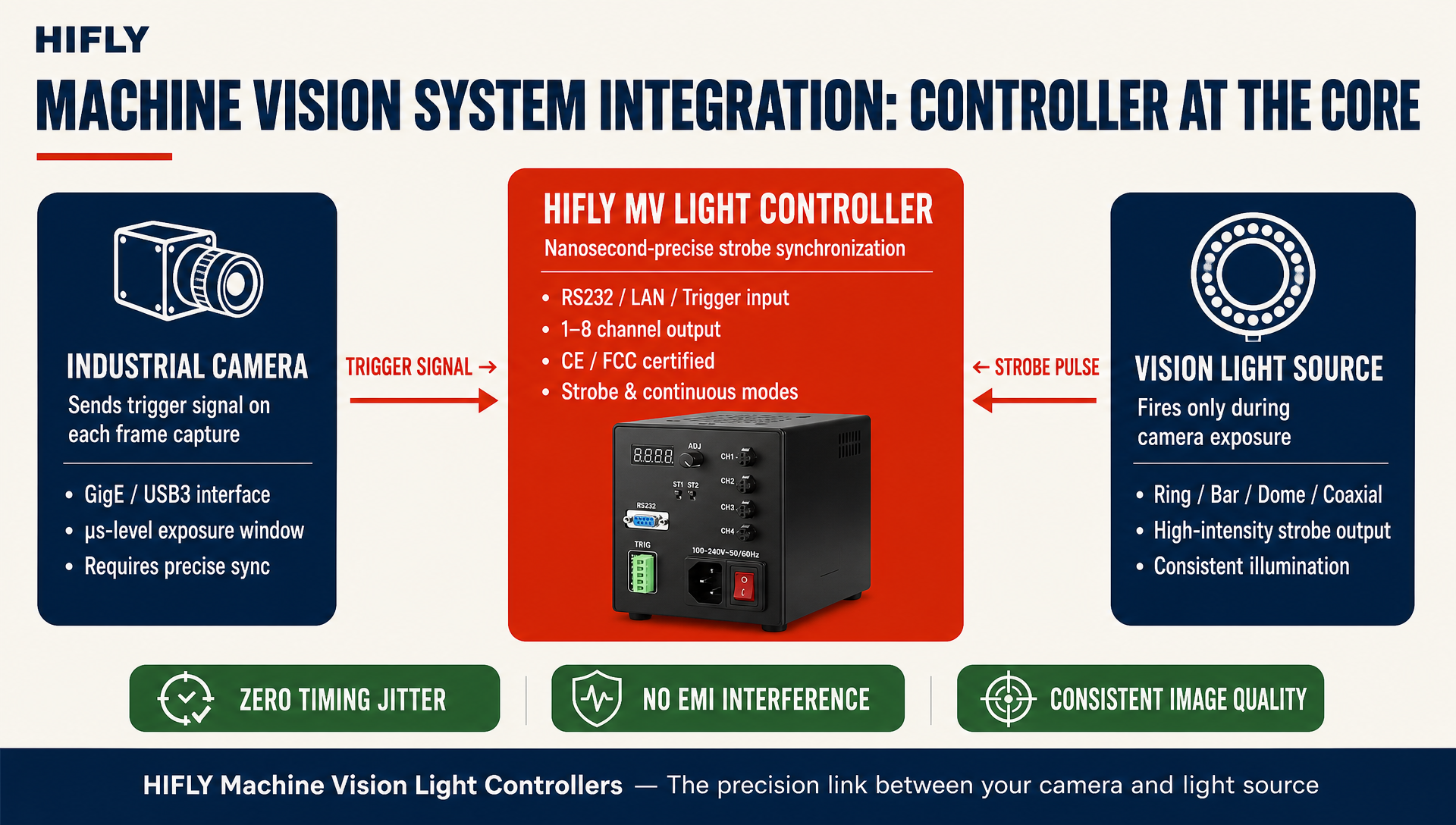

Tích hợp một máy điều khiển ánh sáng tầm nhìn máy việc tích hợp vào một hệ thống thị giác máy đòi hỏi phải hiểu các giao thức kích hoạt camera, các thông số thời gian chớp đèn (strobe), và các tiêu chuẩn giao diện điện như đầu nối đồng trục (Coaxial) hoặc đầu nối M12 được thiết kế cho môi trường công nghiệp. Tài liệu hướng dẫn bộ điều khiển đèn thị giác máy nêu rõ các khoảng thời gian cho phép (timing margins), phạm vi độ dài xung (pulse duration ranges), và các thiết lập cường độ tối thiểu/tối đa mà phải phù hợp với khả năng của camera cũng như yêu cầu ứng dụng cụ thể. Nỗ lực tích hợp này đòi hỏi nhiều hơn việc chỉ cắm một bộ điều chỉnh độ sáng PWM thông thường vào ổ cắm điện, nhưng kết quả là các hệ thống vận hành ổn định và nhất quán.

Ngược lại, bộ điều chỉnh độ sáng PWM thông dụng mang lại ấn tượng về sự đơn giản vì chỉ yêu cầu đầu vào điện năng và điều chỉnh cường độ bằng tay hoặc thông qua chiết áp. Tuy nhiên, khi sử dụng bộ điều chỉnh độ sáng PWM thông dụng trong hệ thống thị giác máy, người dùng thường gặp phải các vấn đề về chất lượng hình ảnh, thất bại trong đồng bộ hóa hoặc nhiễu điện từ — những vấn đề này đòi hỏi khắc phục sự cố và cuối cùng phải thay thế bằng bộ điều khiển đèn thị giác máy chuyên dụng. Sự đơn giản rõ ràng lúc lắp đặt ban đầu bị lu mờ bởi các chi phí ẩn phát sinh từ chẩn đoán, làm lại và thời gian ngừng hoạt động của hệ thống.

Độ chính xác và độ lặp lại trong kiểm tra

Trong các môi trường sản xuất, việc lựa chọn giữa một máy điều khiển ánh sáng tầm nhìn máy và bộ điều chỉnh độ sáng PWM thông thường ảnh hưởng trực tiếp đến độ chính xác kiểm tra, tỷ lệ phát hiện khuyết tật và tần suất cảnh báo sai. Bộ điều khiển đèn thị giác máy (machine vision light controller) cung cấp ánh sáng ổn định, dự đoán được, giúp các mô hình học máy, thuật toán phát hiện cạnh và quy trình phân tích màu hoạt động trong điều kiện tham chiếu ổn định. Ngưỡng phát hiện khuyết tật duy trì hiệu lực xuyên suốt các đợt sản xuất vì điều kiện chiếu sáng không bị trôi lệch hay biến đổi từ chu kỳ này sang chu kỳ khác. Ngược lại, bộ điều chỉnh độ sáng PWM thông thường — thiếu đồng bộ hóa và kiểm soát nhiễu điện từ (EMI) — gây ra sự biến đổi hình ảnh, buộc người vận hành phải nới rộng ngưỡng phát hiện khuyết tật, làm giảm độ nhạy và cho phép các khuyết tật ở mức giới hạn lọt qua khâu kiểm tra. Trong vài tuần hoặc vài tháng, số lượng âm tính giả tích lũy do sử dụng bộ điều chỉnh độ sáng PWM thông thường có thể tạo ra rủi ro đáng kể về chất lượng sản phẩm cũng như dẫn đến trả hàng từ khách hàng.

Hơn nữa, bộ điều khiển đèn thị giác máy có thể giúp tăng độ tin cậy cho các quyết định loại bỏ tự động. Khi ánh sáng ổn định và thời điểm chớp đèn chính xác, hệ thống thị giác có thể phát hiện lỗi một cách đáng tin cậy mà không cần kiểm tra thủ công. Một bộ điều chỉnh độ sáng PWM thông thường lại gây ra sự bất định, dẫn đến việc phải xem xét thêm bởi nhân viên vận hành hoặc kiểm tra bổ sung, từ đó làm giảm lợi ích về năng suất của tự động hóa.

Câu hỏi thường gặp

Tôi có thể sử dụng bộ điều chỉnh độ sáng PWM thông thường nếu ứng dụng thị giác máy của tôi hoạt động ở tốc độ thấp không?

Bộ điều khiển đèn thị giác máy máy điều khiển ánh sáng tầm nhìn máy vẫn vượt trội hơn bộ điều chỉnh độ sáng PWM thông thường vì nó loại bỏ hoàn toàn sự bất định về thời điểm kích hoạt và nhiễu điện — những yếu tố làm suy giảm chất lượng hình ảnh cũng như độ lặp lại. Các ứng dụng tốc độ chậm có thể chịu đựng được một vài lỗi do chiếu sáng kém, nhưng nguyên nhân gốc rễ vẫn chưa được giải quyết. Bộ điều khiển đèn thị giác máy đảm bảo hình ảnh luôn ổn định và chất lượng cao, bất kể tốc độ kiểm tra, đồng thời hỗ trợ nâng cấp hệ thống trong tương lai mà không cần thiết kế lại.

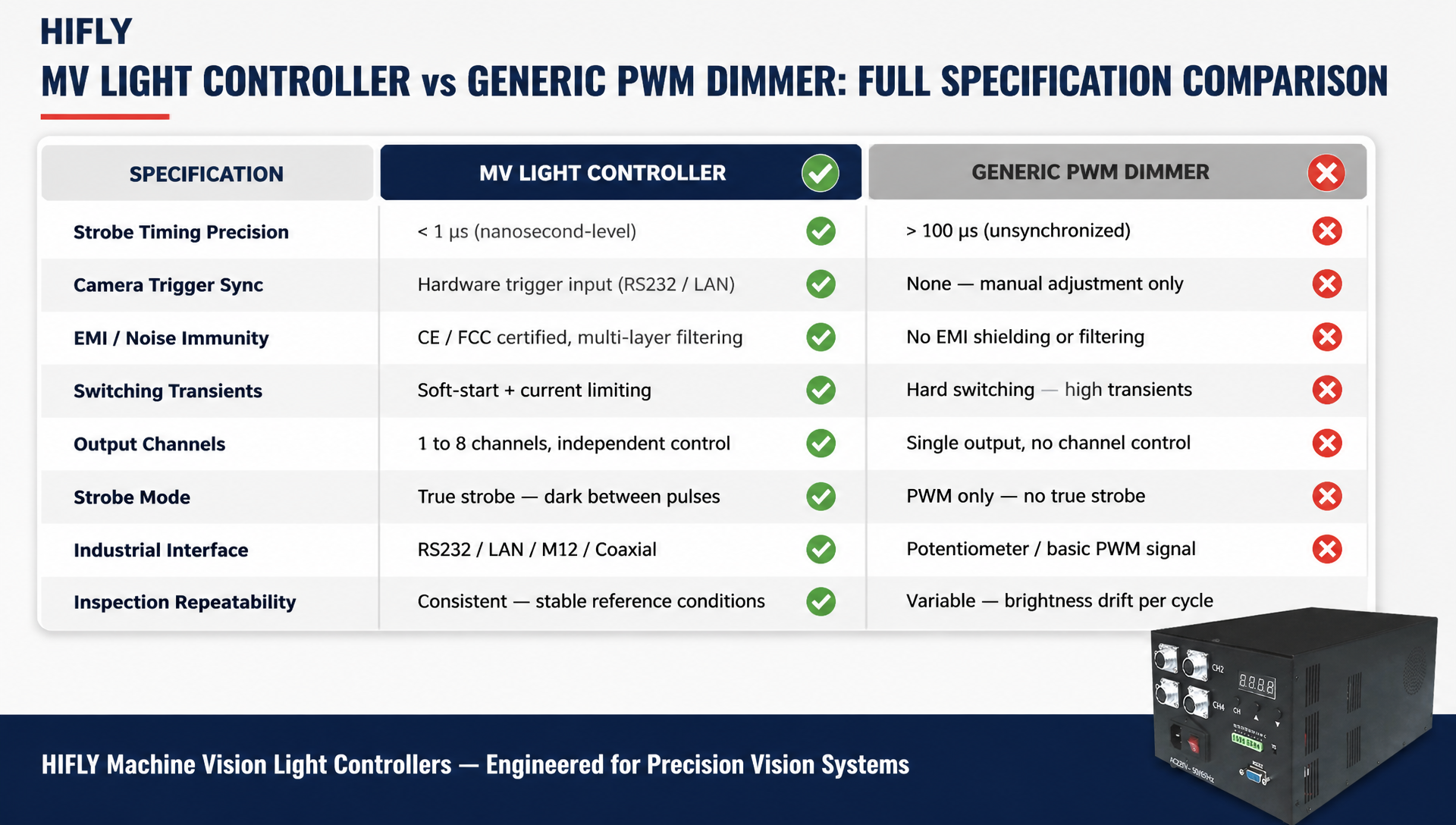

Sự chênh lệch chi phí điển hình giữa bộ điều khiển đèn thị giác máy và bộ điều chỉnh độ sáng PWM thông dụng là bao nhiêu?

Bộ điều chỉnh độ sáng PWM thông dụng có thể rẻ hơn từ 30 đến 50 phần trăm so với bộ điều khiển đèn thị giác máy được thiết kế chuyên biệt máy điều khiển ánh sáng tầm nhìn máy về giá mua ban đầu. Tuy nhiên, khi tính cả chi phí tích hợp, thời gian khắc phục sự cố, các vấn đề về chất lượng hình ảnh và chi phí thay thế sau này bằng bộ điều khiển đèn thị giác máy phù hợp, tổng chi phí thực tế khi sử dụng bộ điều chỉnh độ sáng PWM thông dụng thường cao hơn chi phí lựa chọn đúng bộ điều khiển ngay từ đầu. Đối với các hệ thống kiểm tra vận hành quan trọng, bộ điều khiển đèn thị giác máy mang lại hiệu quả đầu tư vượt trội.

Bộ điều khiển đèn thị giác máy có cải thiện chất lượng hình ảnh trong mọi điều kiện chiếu sáng hay không?

Một máy điều khiển ánh sáng tầm nhìn máy tối ưu hóa tiềm năng của hệ thống thị giác máy bằng cách đảm bảo thời điểm và cường độ chiếu sáng được điều chỉnh phù hợp với cảm biến máy ảnh và quang học mà bạn đã chọn. Mặc dù bộ điều khiển không thể khắc phục các hạn chế cơ bản như mức ánh sáng môi trường không đủ hoặc thiết kế quang học kém, nhưng nó loại bỏ các tổn thất hiệu suất do lỗi đồng bộ hóa và nhiễu điện. Việc sử dụng đúng cách bộ điều khiển đèn thị giác máy, kết hợp với đèn LED dạng vòng hoặc nguồn chiếu sáng có cấu trúc thích hợp, sẽ tạo ra những hình ảnh chất lượng cao một cách nhất quán, từ đó hỗ trợ phát hiện lỗi chính xác và tự động hóa đáng tin cậy.
