Năm sai lầm hình học phổ biến nhất khi chọn đèn thị giác máy tính và cách khắc phục nhanh chóng.

Chọn đúng đèn thị giác máy việc lựa chọn đèn thị giác máy là một trong những quyết định quan trọng nhất trong các hệ thống hình ảnh công nghiệp, thế nhưng những sai lầm về mặt hình học trong quá trình lựa chọn vẫn xảy ra khá thường xuyên tại các cơ sở sản xuất. Những lỗi này trực tiếp làm giảm chất lượng hình ảnh, hạ thấp độ chính xác của việc kiểm tra và cuối cùng gây lãng phí thời gian cũng như nguồn lực cho việc sửa chữa hoặc các lần kiểm tra chất lượng thất bại. Việc hiểu rõ năm sai lầm về hình học phổ biến nhất khi chọn đèn thị giác máy sẽ giúp kỹ sư và kỹ thuật viên tránh được những sự cố lắp đặt tốn kém và tối ưu hóa hệ thống thị giác ngay từ giai đoạn đầu.

Khi triển khai đèn thị giác máy trên dây chuyền sản xuất của bạn, những sai lầm về hình học thường bắt nguồn từ việc lập kế hoạch chưa đầy đủ, thiếu hiểu biết sâu về các nguyên lý quang học hoặc không tính đến các đặc điểm cụ thể của đối tượng cần kiểm tra. Hướng dẫn này trình bày chi tiết năm sai lầm về hình học gây hại nhất và cung cấp các giải pháp thiết thực giải pháp để sửa chữa chúng một cách nhanh chóng, đảm bảo đèn thị giác máy của bạn cung cấp độ chiếu sáng ổn định và đáng tin cậy, hỗ trợ phát hiện lỗi chính xác cũng như đo lường kích thước chính xác.

Giả định sai về khoảng cách làm việc

Hiểu rõ khoảng cách làm việc đối với đèn thị giác máy

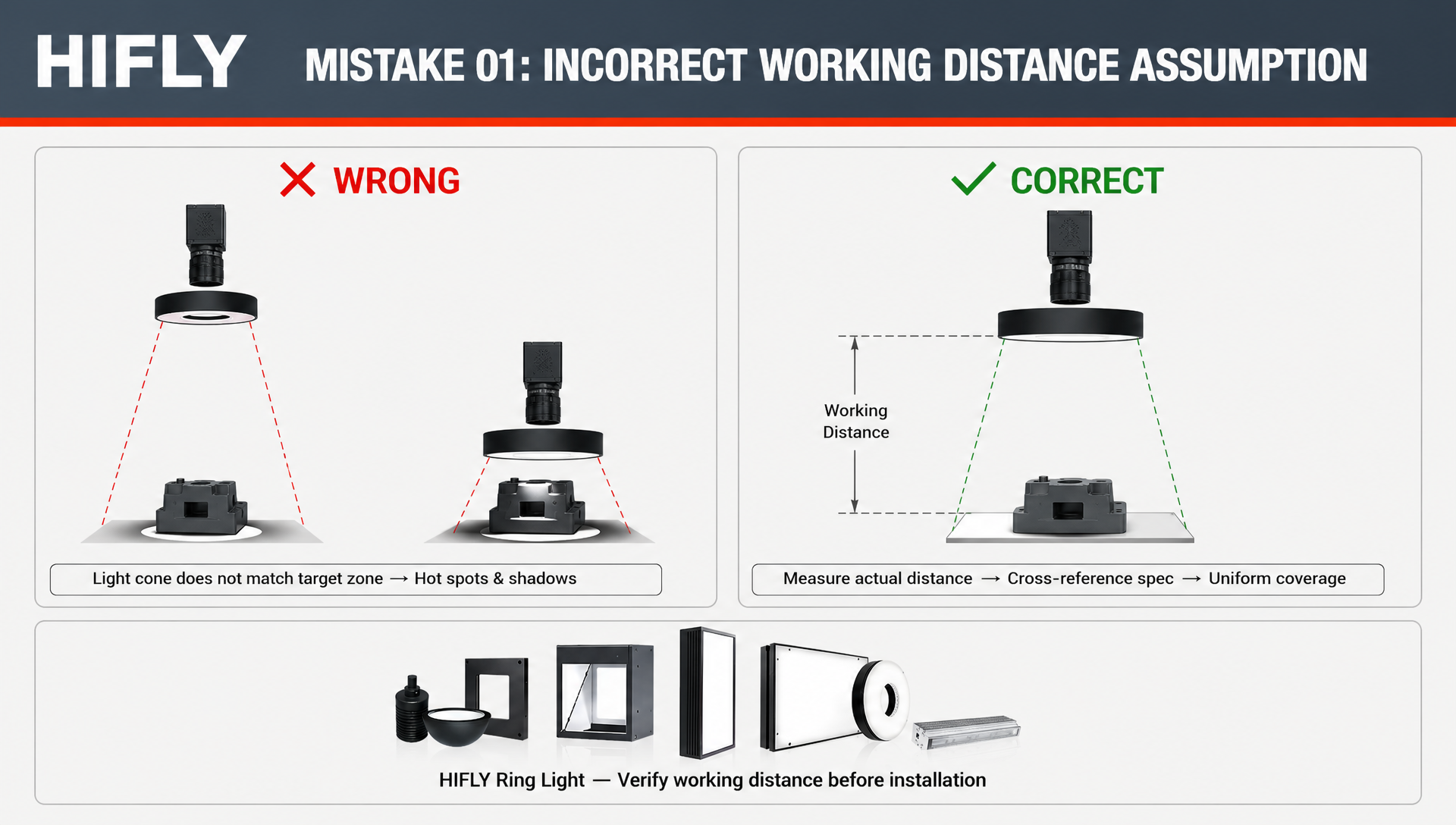

Khoảng cách làm việc là khoảng cách vật lý giữa ống kính và bề mặt mục tiêu, nơi đèn thị giác máy phải cung cấp độ chiếu sáng tối ưu. Nhiều kỹ sư chọn đèn thị giác máy mà không đo lường hoặc xác nhận cẩn thận kích thước then chốt này, dẫn đến phân bố ánh sáng kém và hiệu suất quang học bị lãng phí. Khi khoảng cách làm việc bị tính toán sai, hồ sơ cường độ của đèn thị giác máy sẽ không khớp với khu vực mục tiêu, gây ra các điểm sáng quá mức (hot spots), vùng tối (shadows) hoặc độ sáng không đủ tại các vùng kiểm tra quan trọng.

Để khắc phục lỗi hình học này với đèn thị giác máy, hãy đo khoảng cách thực tế từ ống kính máy ảnh đến bề mặt mục tiêu trước khi hoàn tất bất kỳ cấu hình chiếu sáng nào. Ghi chép chính xác phép đo này, sau đó đối chiếu nó với thông số kỹ thuật do nhà sản xuất đèn thị giác máy cung cấp nhằm đảm bảo hình học chiếu sáng được thiết lập đúng. Việc kiểm tra đơn giản này giúp tránh các bất ngờ trong quá trình lắp đặt và đảm bảo đèn thị giác máy chiếu sáng khu vực kiểm tra một cách đồng đều.

Tối ưu hóa hình học chiếu sáng cho hệ thống của bạn

Các thiết kế đèn thị giác máy khác nhau—ví dụ như đèn vòng, đèn đồng trục và đèn điểm—mỗi loại đều có dải khoảng cách làm việc tối ưu, tại đó hình học của đèn mang lại hiệu suất cao nhất. Nếu khoảng cách làm việc của bạn nằm ngoài dải khuyến nghị dành cho loại đèn thị giác máy đã chọn, mẫu chiếu sáng sẽ suy giảm, khiến việc phát hiện khuyết tật trở nên thiếu độ tin cậy. Hãy điều chỉnh hệ thống của bạn bằng cách thay đổi vị trí cụm camera và đèn hoặc chọn một thiết kế đèn thị giác máy khác phù hợp với các ràng buộc về không gian thực tế.

Các đèn thị giác máy tiên tiến có thể được tùy chỉnh với khẩu độ và góc chùm sáng điều chỉnh được nhằm mở rộng dải khoảng cách làm việc sử dụng được. Tính linh hoạt này giúp việc thích nghi hình học nhanh hơn và giảm nhu cầu thiết kế lại toàn bộ hệ thống khi các giới hạn không gian hạn chế vị trí lắp đặt đèn thị giác máy.

Lập kế hoạch góc tới kém

Tại sao góc tới lại quan trọng đối với đèn thị giác máy

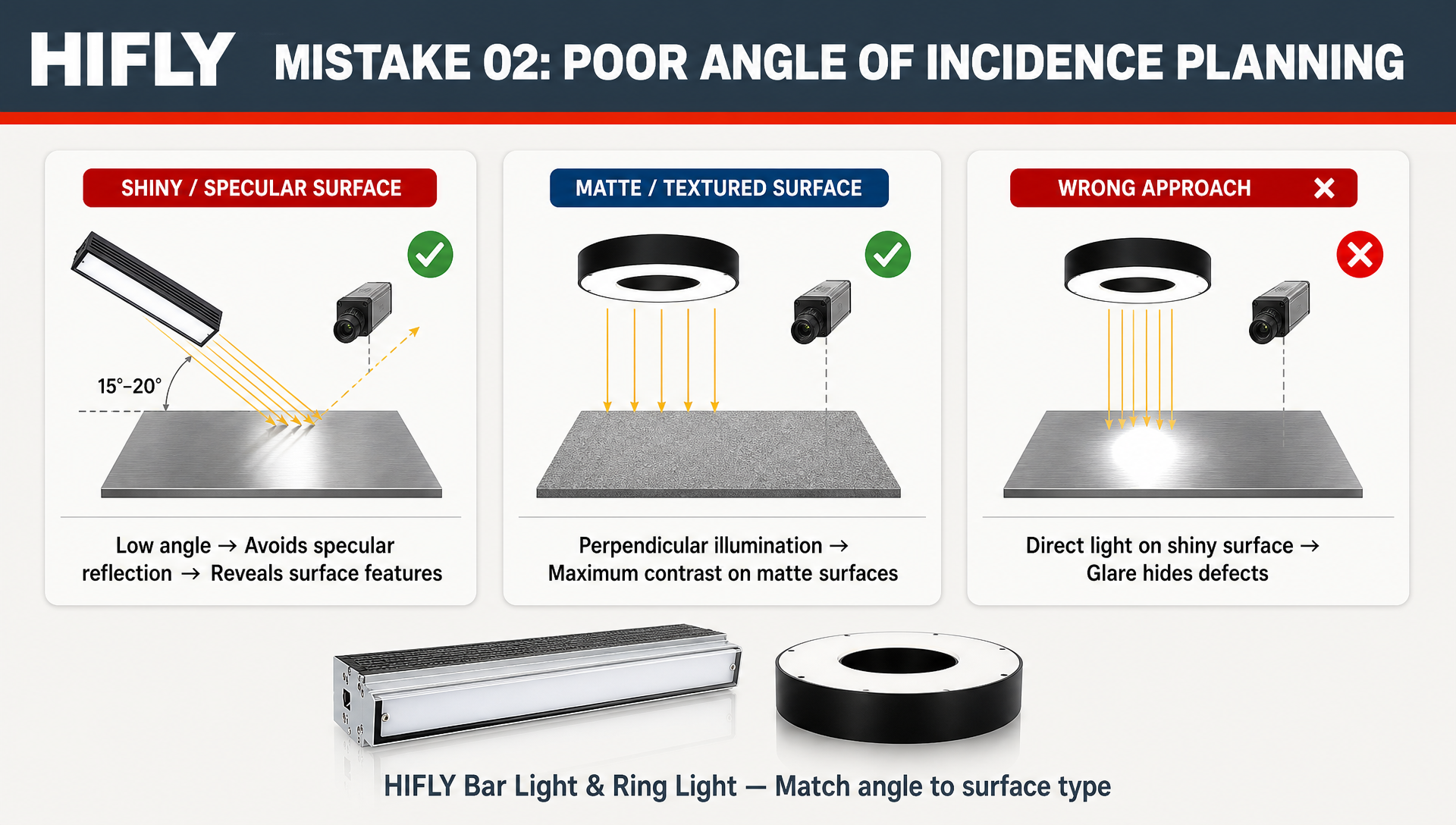

Góc tới là góc mà các tia sáng từ đèn thị giác máy của bạn chiếu vào bề mặt mục tiêu, và góc này ảnh hưởng sâu sắc đến cách các đặc điểm bề mặt xuất hiện trong hình ảnh được chụp. Những nhà thiết kế hệ thống thiếu kinh nghiệm thường không tính đến việc các góc khác nhau của đèn thị giác máy tương tác như thế nào với hình học bề mặt, độ phản xạ của vật liệu và hướng của các đặc điểm. Khi góc tới được chọn không phù hợp, các bề mặt bóng sẽ phản xạ ánh sáng ra xa máy ảnh, các bề mặt mờ sẽ trông phẳng lì và không có chi tiết, còn các đặc điểm nổi lên hoặc lõm xuống sẽ trở nên vô hình.

Để khắc phục lỗi hình học này với đèn thị giác máy, hãy phân tích đặc tính bề mặt mục tiêu và các đặc điểm cụ thể cần kiểm tra. Vật liệu bóng hoặc phản chiếu đòi hỏi góc chiếu xiên hơn, nghĩa là đèn thị giác máy tiếp cận ở góc nông nhằm giảm phản xạ gương. Ngược lại, bề mặt mờ hoặc có kết cấu thường được hưởng lợi từ chiếu sáng trực tiếp hơn, khi đèn thị giác máy chiếu gần như vuông góc với bề mặt nhằm tối đa hóa độ tương phản và khả năng quan sát chi tiết.

Triển khai điều chỉnh góc

Nhiều thiết kế đèn thị giác máy tiên tiến bao gồm các giá đỡ gắn điều chỉnh được hoặc đầu đèn có thể nghiêng, cho phép thử nghiệm nhanh các góc khác nhau mà không cần thay thế phần cứng. Bắt đầu với góc 45 độ làm điểm chuẩn cho đèn thị giác máy, sau đó từ từ thay đổi góc trong khi quan sát hình ảnh trực tiếp để tìm vị trí tối ưu — nơi các đặc điểm mục tiêu hiện lên với độ tương phản và độ rõ nét cao nhất. Đèn thị giác máy kiểu vòng tạo ra ánh sáng khuếch tán gần như vuông góc một cách tự nhiên, rất phù hợp cho công việc đa dụng; trong khi đó, đèn thị giác máy định hướng cung cấp khả năng kiểm soát góc chính xác hơn cho các ứng dụng chuyên biệt.

Ghi chép lại hình học góc cuối cùng bạn chọn cho đèn thị giác máy giúp đảm bảo tính nhất quán trong quá trình bảo trì, hiệu chuẩn lại hoặc mở rộng hệ thống. Thói quen đơn giản này ngăn ngừa sự trôi lệch góc và duy trì chất lượng hình ảnh ổn định qua các đợt sản xuất.

Độ phủ ánh sáng và độ đồng đều không đủ

Xác định các khoảng hở về độ phủ trong đèn thị giác máy

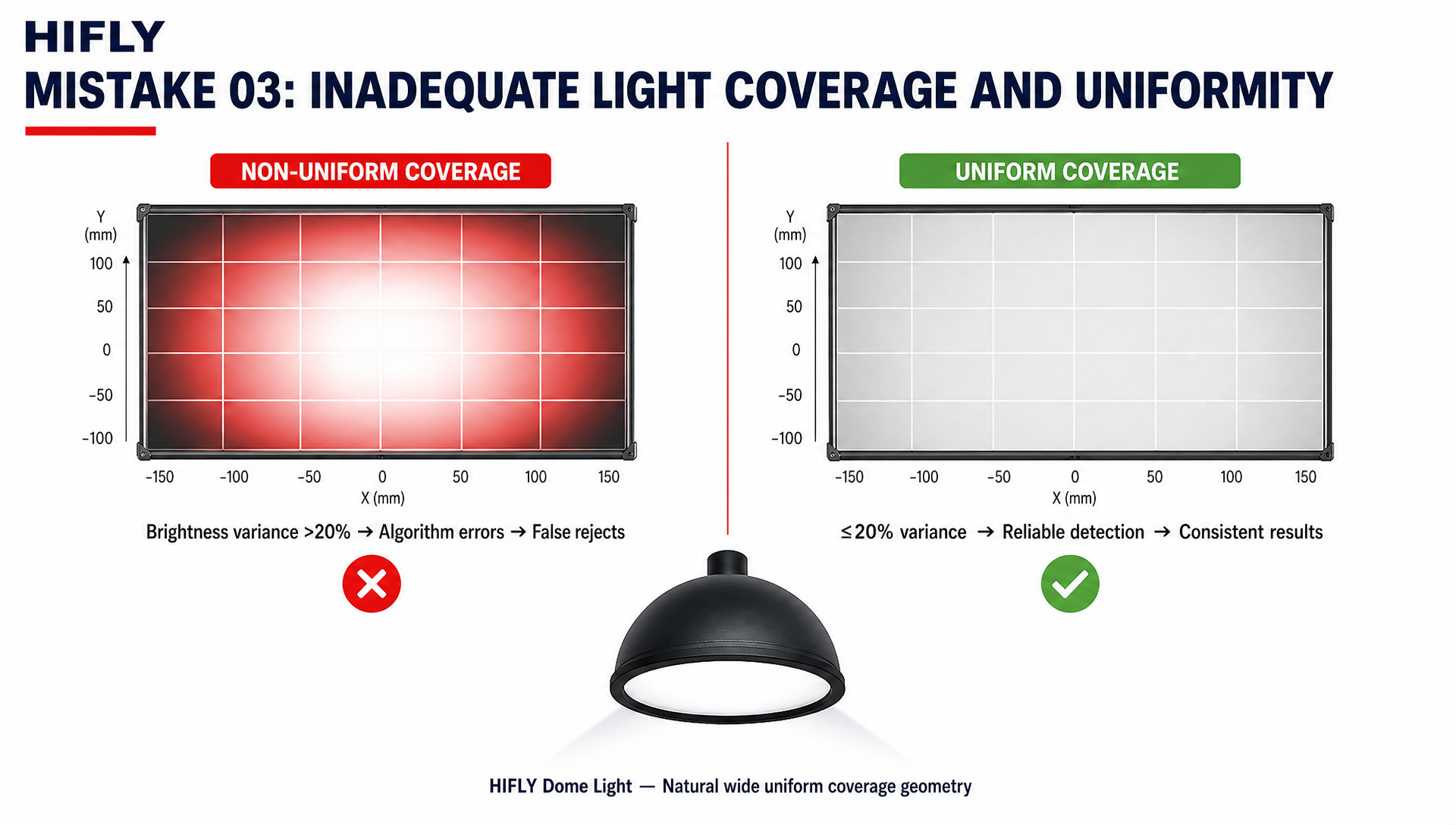

Độ bao phủ đề cập đến mức độ ánh sáng từ đèn thị giác máy hoàn toàn chiếu sáng toàn bộ vùng mục tiêu, trong khi độ đồng đều mô tả mức độ phân bố ánh sáng một cách đều đặn trên toàn bộ trường quan sát. Các sai sót về hình học trong quy hoạch độ bao phủ sẽ tạo ra các vùng tối, các góc không được chiếu sáng hoặc độ sáng không nhất quán — những yếu tố này làm cho thuật toán phân tích ảnh bị nhầm lẫn và dẫn đến thất bại trong quá trình kiểm tra. Nhiều kỹ sư chọn đèn thị giác máy chỉ dựa trên tổng công suất phát sáng mà không tính đến đặc tính lan tỏa hay tập trung theo hình học, vốn quyết định độ bao phủ thực tế trên bề mặt mục tiêu.

Để chẩn đoán các vấn đề về độ bao phủ của đèn thị giác máy, hãy chụp các ảnh kiểm tra trên toàn bộ khu vực kiểm tra và phân tích mức độ sáng tại tâm, các cạnh và các góc. Nếu độ sáng thay đổi hơn 20 phần trăm trên toàn bộ vùng mục tiêu, hình học của đèn thị giác máy cần được điều chỉnh. Việc này có thể bao gồm việc bổ sung các nguồn sáng phụ, điều chỉnh vị trí của đèn thị giác máy chính hoặc chuyển sang thiết kế đèn có độ lan tỏa chùm sáng đồng đều hơn một cách tự nhiên.

Đạt được Độ chiếu sáng Đồng đều

Các đèn thị giác máy tính kiểu đồng trục và kiểu vòm vượt trội trong việc cung cấp độ bao phủ đồng đều vì thiết kế hình học của chúng tự nhiên khuếch tán ánh sáng trên một diện tích rộng với độ tập trung tối thiểu. Ngược lại, đèn chiếu điểm và đèn LED thị giác máy tính có độ tập trung cao tập trung cường độ vào những vùng nhỏ hơn, khiến chúng dễ mắc sai sót về hình học độ bao phủ khi áp dụng cho các khu vực kiểm tra lớn. Nếu diện tích mục tiêu của bạn rộng hơn khả năng chiếu sáng đồng đều hiện tại của đèn thị giác máy tính, bạn nên thu nhỏ trường nhìn kiểm tra hoặc nâng cấp lên loại đèn thị giác máy tính được thiết kế đặc biệt để đạt độ bao phủ hình học rộng hơn.

Các bộ khuếch tán và quang học định hình ánh sáng được tích hợp trong các đèn thị giác máy tính hiện đại điều chỉnh hình dạng chùm sáng nhằm cải thiện độ đồng đều và giảm các điểm sáng quá mức. Các thành phần quang học này phân phối lại năng lượng ánh sáng một cách đều đặn trên toàn bộ mẫu chiếu sáng, từ đó giải quyết nhiều sai sót hình học liên quan đến độ sáng không đồng đều mà không cần điều chỉnh lại vị trí hoặc thay đổi phần cứng.

Sai lệch giữa quang học đèn và quang học máy ảnh

Những điều cơ bản về căn chỉnh trục quang học

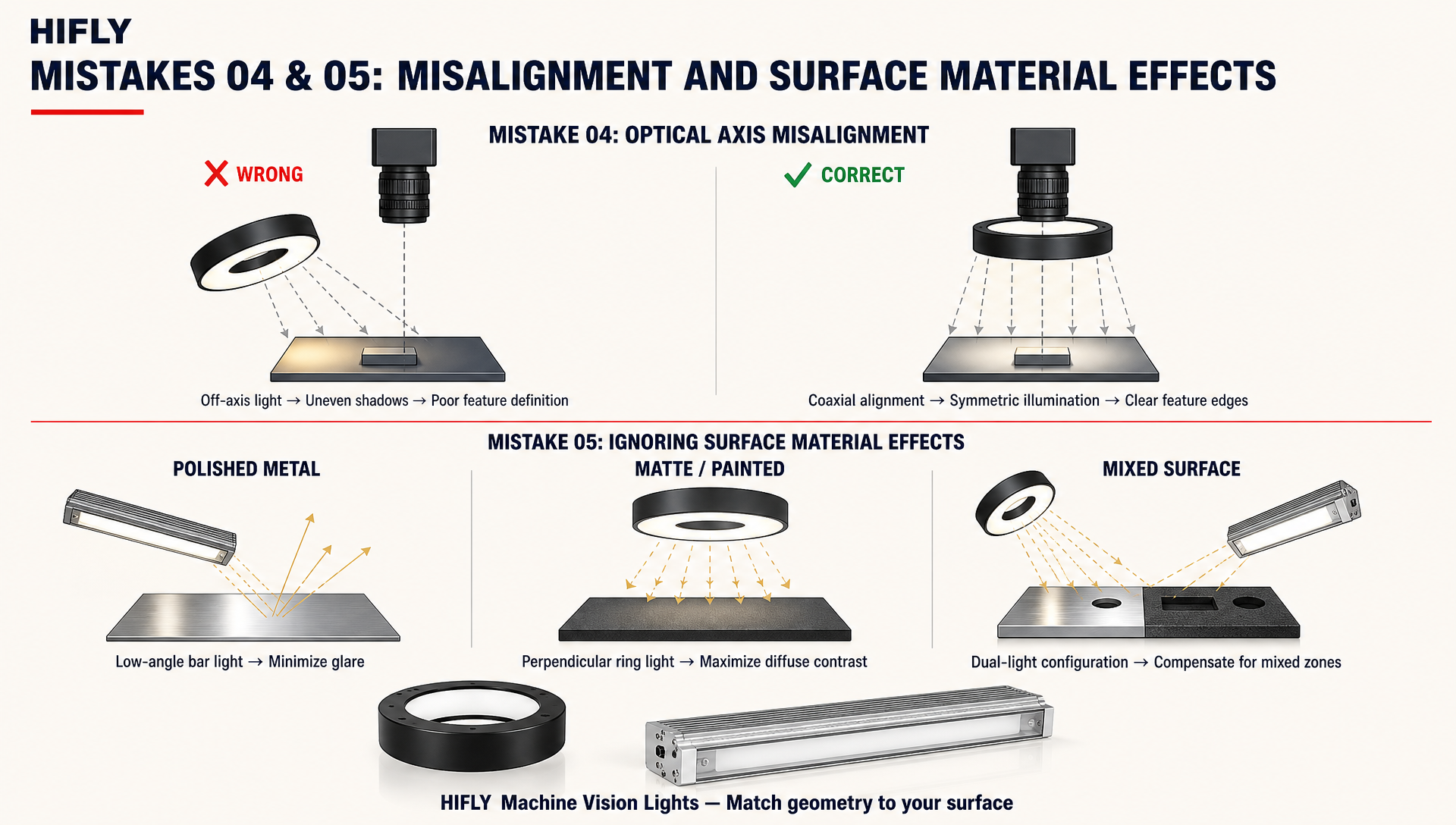

Trục quang học là một đường thẳng tưởng tượng biểu thị hướng quan sát chính của ống kính máy ảnh và hướng chiếu sáng chính của đèn thị giác máy. Khi sai sót về hình học gây ra sự lệch trục giữa trục quang học của máy ảnh và chùm sáng từ đèn thị giác máy, các hình ảnh thu được sẽ bị chiếu sáng không đều, xuất hiện bóng đổ không tự nhiên và độ phân giải đặc điểm kém. Vấn đề này đặc biệt nghiêm trọng khi sử dụng đèn thị giác máy kiểu đồng trục hoặc bán đồng trục, vì trong những thiết kế này, việc căn chỉnh trục quang học là yếu tố thiết yếu để hệ thống hoạt động đúng.

Để khắc phục sai sót hình học này, cần thiết lập và kiểm tra cẩn thận bằng mục tiêu thử nghiệm hoặc chuẩn mực căn chỉnh. Đặt đèn thị giác máy sao cho đường tâm chùm sáng trùng với trục quang học của ống kính máy ảnh trong phạm vi vài milimét. Sử dụng hình ảnh thử nghiệm để xác nhận tính đối xứng của độ chiếu sáng; nếu mục tiêu hiển thị sáng hơn ở một bên, hãy xoay hoặc dịch chuyển đèn thị giác máy cho đến khi đạt được sự đối xứng.

Sử dụng các công cụ căn chỉnh

Các tấm gắn chính xác, bàn quang học và giá đỡ đèn điều chỉnh được giúp ngăn ngừa sai sót về hình học khi lắp đặt đèn thị giác máy. Nhiều chuyên gia xây dựng hệ thống thị giác máy chuyên nghiệp sử dụng các dụng cụ căn chỉnh bằng tia laser để xác nhận rằng hướng chùm sáng của đèn thị giác máy và hướng quan sát của camera trùng trục trước khi lắp đặt cuối cùng. Việc đầu tư ban đầu này vào việc thiết lập hình học đúng cách giúp tránh các vấn đề về chất lượng hình ảnh do lệch trục gây ra và giảm thời gian khắc phục sự cố.

Sau khi căn chỉnh, hãy ghi chép vị trí của từng thành phần trong hệ thống gắn đèn thị giác máy. Các ghi chú thiết lập chi tiết cùng ảnh chụp bảo vệ hệ thống khỏi những thay đổi hình học vô tình trong quá trình bảo trì hoặc khi các thành viên trong đội thực hiện bảo dưỡng thiết bị sau này.

Bỏ qua kết cấu bề mặt và ảnh hưởng của vật liệu

Cách tính chất bề mặt tương tác với đèn thị giác máy

Kết cấu bề mặt và độ phản chiếu của vật liệu tạo ra các tương tác phức tạp với ánh sáng thị giác máy, điều mà nhiều quyết định lựa chọn hình học thường bỏ qua. Các bề mặt kim loại bóng phản xạ ánh sáng thị giác máy theo kiểu phản xạ gương, tạo ra các điểm chói sáng làm che khuất các khuyết tật; trong khi đó, các bề mặt thô hoặc mờ tán xạ ánh sáng một cách phân tán, có thể làm mất đi các chi tiết kết cấu tinh tế hoặc các khuyết tật vi mô. Sai lầm về hình học ở đây là lựa chọn và bố trí ánh sáng thị giác máy mà không hiểu rõ cách vật liệu mục tiêu cụ thể của bạn sẽ phản ứng với mẫu phân bố ánh sáng.

Phân tích vật liệu mục tiêu của bạn trước khi xác định cuối cùng việc lựa chọn và bố trí đèn thị giác máy (machine vision lights). Nếu kiểm tra thép hoặc nhôm đánh bóng, bạn phải sử dụng hình học góc thấp, trong đó đèn thị giác máy chiếu tới bề mặt dưới các góc nhọn so với pháp tuyến bề mặt, nhằm giảm thiểu tối đa phản xạ gương trực tiếp vào camera. Đối với bề mặt mờ hoặc đã sơn, hình học gần như vuông góc từ đèn thị giác máy thường hoạt động hiệu quả vì phản xạ gương vốn đã rất yếu, cho phép ánh sáng khuếch tán làm nổi bật rõ các đặc điểm bề mặt.

Các giải pháp nhanh cho sai sót về hình học liên quan đến vật liệu

Bộ lọc phân cực hoặc lớp phủ chống chói có thể thay đổi cách ánh sáng được thu nhận tương tác với cảm biến máy ảnh của bạn, từ đó giảm thiểu các ảnh hưởng tiêu cực do sai sót về hình học liên quan đến vật liệu trong việc bố trí đèn thị giác máy. Ngoài ra, việc sử dụng nhiều nguồn đèn thị giác máy ở các góc khác nhau tạo ra hình học chiếu sáng phức tạp hơn, giúp bù đắp cho những đặc tính vật liệu mà bạn không thể thay đổi. Nếu đối tượng kiểm tra của bạn có bề mặt bóng ở một vùng kiểm tra và có kết cấu ở vùng khác, thì cấu hình hai đèn cho phép mỗi nguồn đèn thị giác máy tối ưu hóa hình học chiếu sáng riêng cho vùng tương ứng.

Thử nghiệm với nguyên mẫu thực tế trước khi triển khai cố định đèn thị giác máy là cách đáng tin cậy nhất để phát hiện sớm các sai sót về hình học liên quan đến vật liệu. Hãy thiết lập một cấu hình thử nghiệm tạm thời, kiểm tra các chi tiết mẫu bằng phản hồi trực tiếp từ máy ảnh, rồi điều chỉnh hình học chiếu sáng cho đến khi hình ảnh thu được luôn nhất quán thể hiện rõ các khuyết tật hoặc đặc điểm mà bạn cần phát hiện một cách đáng tin cậy.

Câu hỏi thường gặp

Lỗi hình học phổ biến nhất khi chọn đèn thị giác máy là gì?

Lỗi hình học phổ biến nhất là lập kế hoạch chưa đầy đủ về khoảng cách làm việc. Các kỹ sư thường chọn đèn thị giác máy mà không xác nhận khoảng cách vật lý từ ống kính máy ảnh đến bề mặt mục tiêu, dẫn đến các mẫu chiếu sáng không trùng khớp với vùng kiểm tra. Sai sót đơn giản này gây ra chuỗi hệ lụy như chất lượng hình ảnh kém và hiệu suất kiểm tra không đáng tin cậy. Luôn đo chính xác khoảng cách làm việc trước khi mua hoặc cấu hình đèn thị giác máy.

Làm thế nào để tôi kiểm tra nhanh xem hình học đèn thị giác máy của mình đã đúng chưa?

Chụp ảnh trực tiếp từ máy ảnh của bạn với các chi tiết mẫu được đặt trong vùng kiểm tra và đánh giá xem độ chiếu sáng có đồng đều hay không, tất cả các đặc điểm mục tiêu có hiển thị rõ ràng hay không, và độ sáng có đủ trên toàn bộ trường nhìn hay không. Sử dụng phần mềm phân tích ảnh để đo độ chênh lệch độ sáng giữa các vùng ảnh khác nhau; nếu độ chênh lệch vượt quá 20 phần trăm thì cần điều chỉnh hình học. Điều chỉnh từng bước vị trí, góc nghiêng hoặc cấu hình đèn thị giác máy tính, sau đó chụp lại và kiểm tra cho đến khi ảnh đạt được độ chiếu sáng nhất quán, cân bằng và các đặc điểm hiển thị rõ ràng.

Có thể sửa các sai sót về hình học liên quan đến đèn thị giác máy tính sau khi đã lắp đặt hay không?

Có, nhiều sai sót về hình học có thể được khắc phục thông qua đèn thị giác máy điều chỉnh vị trí, điều chỉnh góc hoặc thay đổi cách lắp đặt mà không cần thay thế toàn bộ hệ thống. Tuy nhiên, một số lỗi—chẳng hạn như chọn sai loại đèn hoàn toàn so với khoảng cách làm việc của bạn—có thể yêu cầu nâng cấp lên một thiết kế đèn thị giác máy (machine vision lights) khác. Việc lập kế hoạch hình học phòng ngừa ngay từ giai đoạn thiết kế hệ thống luôn tiết kiệm chi phí hơn so với việc khắc phục sai sót sau khi lắp đặt đã hoàn tất.
