MV-L168M-20G-V1 16K 20GigE Máy quét dòng | Máy quét dòng

Trang Chủ / Sản phẩm / Máy ảnh công nghiệp / Máy ảnh quét dòng / MV-L168M-20G-V1 16K 20GigE Máy ảnh quét dòng

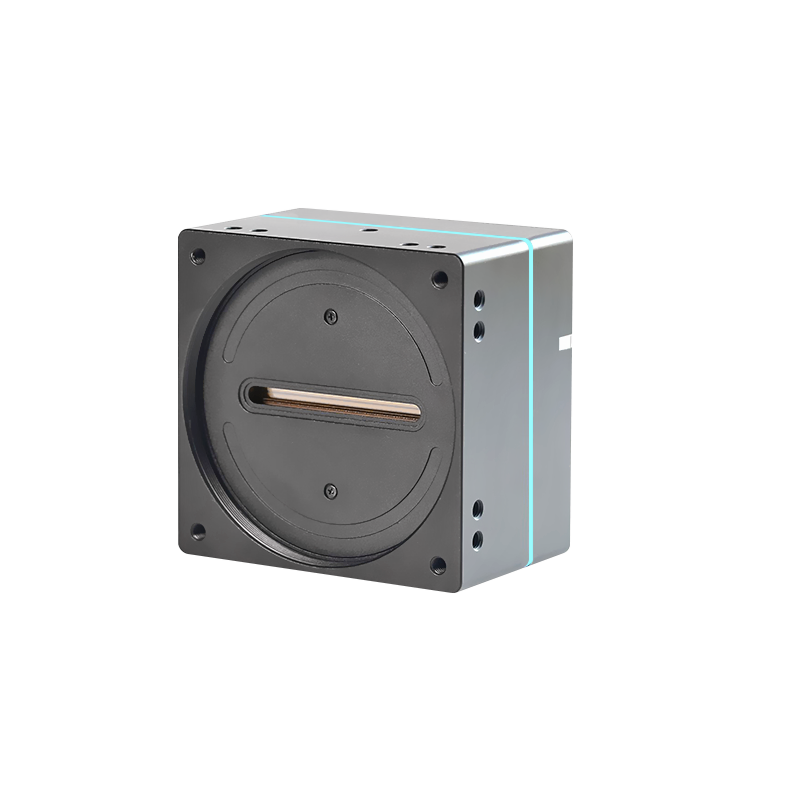

MV-L168M-20G-V1 16K 20GigE Line Scan Camera 8192×1

Camera quét dòng HIFLY 10 GigE áp dụng sơ đồ truyền dẫn hai cổng quang với giao thức độc quyền, tốc độ dữ liệu có thể đạt tới 2286MB/S với khả năng chống nhiễu mạnh.

● Tần số dòng cao, hiệu suất cao.

● Băng thông 20G, tần số dòng 150KHZ.

●Hỗ trợ hiệu chỉnh vùng sáng/tối, hiệu chỉnh bóng kính, hiệu chỉnh độ đồng nhất ánh sáng, hiệu chỉnh không gian.

● Truyền dẫn bằng cáp quang, không bị nhiễu điện từ, khoảng cách truyền dẫn lên đến 300 mét.

● Thiết kế không quạt, hoạt động liên tục ổn định.

Mô hình	Độ phân giải	Cảm biến	Kích thước pixel	Tần số đường dây	Giao diện dữ liệu	Tháp ống kính	Màu sắc/Mô-nó
MV-L023C-GF-V2	2048*3	2k	7um	19k/55K	GiGi	C	Màu sắc
MV-L023M10-GF-V2	2048*3	2k	14um	60k/110K	GiGi	M42	MONO
MV-L043C-GNP-V3	4096*3	4K	7um	10k/40K	GiGi	M42	Màu sắc
MV-L044NIR-GNP-V3	4096*4	4K	7um	30k/120K	GiGi	M42	NIR
MV-L044M-GNP-V3	4096*4	4K	7um	30k/110K	GiGi	M42	MONO
MV-L043C03-G-V2	4096*3	4K	7um	30k/40K	GiGi	M42,POE	Màu sắc
MV-L043C12-GF-V2	4096*3	4K	7um	10k/30k/40K	GiGi	M42	Màu sắc
MV-L044M12-GF-V2	4096*4	4K	7um	30k/120K	GiGi	M42,POE	MONO
MV-L044NIR12-GF-V2	4096*4	4K	7um	30k/120K	GiGi	M42,POE	NIR
MV-L043C-DG-V1	4096*3	4K	7um	23k	2.5GigE	M42	Màu sắc
MV-L044M-DG-V1	4096*4	4K	7um	70K	2.5GigE	M42	MONO
MV-L083C-DG-V1	8192*3	8K	7um	12.5k	2.5GigE	M72	Màu sắc
MV-L081M-DG-V1	8192*1	8K	7um	37.5K	2.5GigE	M72	MONO
MV-L081M20-10GF-V2	8192*1	8K	7um	200 nghìn.	10GigE	M72	MONO
MV-L082M21-10GF-V2	8192*2	8K	7um	100K	10GigE	M72	MONO
MV-L082M20-10GF-V2	8192*2	8K	7um	141K	10GigE	M72	MONO
MV-L084M10-10GF-V2	8192*4	8K	7um	114K	10GigE	M72	MONO
MV-L086C10-10GF-V2	8192*6	8K	7um	37.5K	10GigE	M72	Màu sắc
MV-L083C20-10GF-V2	8192*3	8K	7um	57K	10GigE	M72	Màu sắc
MV-L123C-10GF-V2	12288*3	12K	5m	31K	10GigE	M72	Màu sắc
MV-L124M-10GF-V2	12288*4	12K	5m	94K	10GigE	M72	MONO
MV-L161M20-10GF-V2	16384*1	16K	3.5um	115K	10GigE	M72	MONO
MV-L162M10-10GF-V2	16384*2	16K	3.5um	57K	10GigE	M72	MONO
MV-L162M20-10GF-V2	16384*2	16K	3.5um	71K	10GigE	M72	MONO
MV-L162C10-10GF-V2	16384*2	16K	3.5um	33K	10GigE	M72	Màu sắc
MV-L163C-10GF-V2	16384*3	16K	5m	23,6K	10GigE	M90	Màu sắc
MV-L011M-U-V1	1280*1	1K	4um	20K	USB3.0	C	MONO
MV-L168M-20G-V1	8192*8	16K	5,0μm	150k	20GigE	M72	MONO
MV-L163C-20G-V1	16384*3	16K	5,0μm	40K	20GigE	M90	Màu sắc
MV-L164M-20G-V1	16384*6	16K	5,0μm	45k	20GigE	M90	MONO
Xin vui lòng liên hệ với chúng tôi để tìm hiểu thêm về các mô hình!

Thông số kỹ thuật

Mô hình	MV-L168M-20G-V1
Cảm biến	16K
Màu sắc	MONO
Kích thước mục tiêu	40.96mm
Kích thước pixel	5.0μm×5.0μm
Cửa trập	Toàn cầu
Độ phân giải	8192×8
Chế độ chụp hình	1line/8-TDI
Dải động	63.5dB
Thời gian phơi sáng	1.64us-40ms, bước 0.1us
Chế độ phơi nhiễm	Hỗ trợ phơi sáng thủ công/phơi sáng đơn/phơi sáng tự động/điều khiển phơi sáng theo độ rộng xung
Tăng cường	Tương tự 1X-2X, bước 1x, kỹ thuật số 1X-16X, bước 0.1x
Định dạng Pixel	Mono8/Mono12Packed
Chế độ kích hoạt	Kích hoạt theo hàng, kích hoạt theo khung hình, kích hoạt theo hàng + khung hình
Giao diện dữ liệu	cổng sợi quang kép 20G (giao thức riêng)
Giao diện I/O	1 kênh tín hiệu khung đầu vào 2 tín hiệu dòng đầu vào 4 đầu ra đơn, có thể cấu hình thành 2 đầu ra vi sai 3 đầu vào phổ thông (1 đầu vào vi sai và 2 đầu vào đơn), đa hợp với đầu ra
Nguồn điện	DC12V-24V (±10%) (nguồn 24V khi dây IO > 5M)
Tiêu thụ điện điển hình	8W@24VDC
Giao diện thấu kính	M72*0,75, mặt bích sau tiêu cự 12mm, có thể chuyển đổi sang ống kính có ren F, C và các loại ren khác thông qua vòng chuyển đổi
Giao diện nguồn và IO	bộ nối công nghiệp tròn 12 lõi
Lọc	Lớp phủ chống phản xạ toàn dải
Kích thước	76mm×76mm×60,7mm
Trọng lượng	Khoảng 475g
Cấp độ bảo vệ IP	IP40 (với ống kính và cáp được lắp đặt đúng cách)
Nhiệt độ	Nhiệt độ hoạt động: -10℃~50℃, Nhiệt độ lưu trữ: -20℃ ~ 70℃
Độ ẩm	5% ~ 90%RH (không ngưng tụ)
Phần mềm	Bộ phát triển SDK và các phần mềm minh họa/hiệu chuẩn liên quan phần mềm BasedCam3
Hệ điều hành	Windows 7/10 32/64bit; PC Linux 32/64bit
Giao thức/Tiêu chuẩn	GenICam
Phần mềm tương thích	Không hỗ trợ phần mềm bên thứ ba
CHỨNG NHẬN	CE, RoHS

Vụ kiện

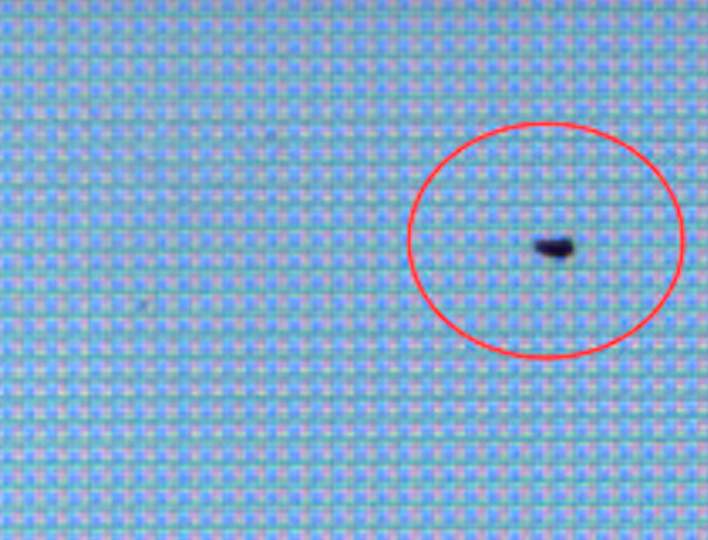

Phát hiện điểm tối trên màn hình trắng điện tử

Khả năng chụp hình theo dòng độ phân giải cao của camera quét dòng được sử dụng để bao quát toàn bộ màn hình. Kết hợp với thuật toán hình ảnh, phân tích phân bố độ sáng của màn hình, và cuối cùng xác định các điểm tối có độ sáng bất thường.

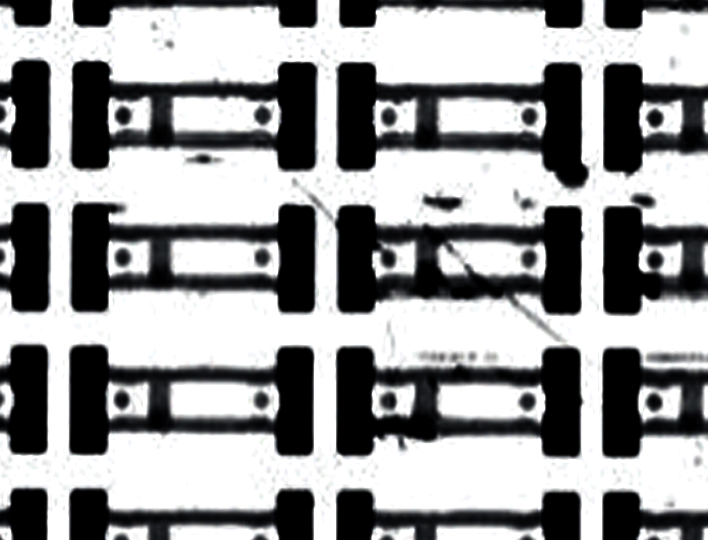

Kiểm tra gói đĩa bán dẫn (wafer)

Camera quét dòng có thể linh hoạt thích ứng với các kích thước đĩa (ví dụ: 8", 12") hoặc các loại gói khác nhau. Số lượng điểm ảnh hàng tuyến tính cao giúp tránh nghẽn cổ chai về độ phân giải của camera ma trận trong quá trình kiểm tra kích thước lớn.

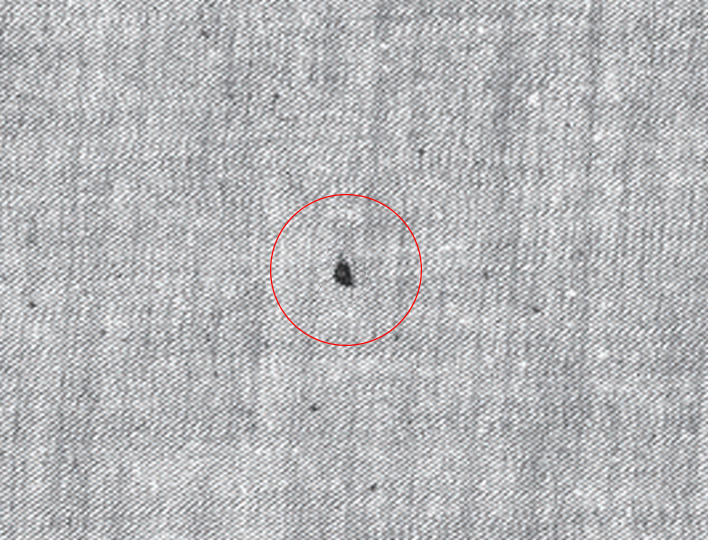

Phát hiện họa tiết vải

Camera quét dòng có độ phân giải cao và tốc độ phát hiện nhanh. Có thể đáp ứng tốc độ sản xuất của vải sợi thủy tinh dùng cho tường, đồng thời phát hiện các khuyết tật họa tiết như mật độ sợi dọc và sợi ngang bất thường, đứt sợi cục bộ và dệt lỏng.

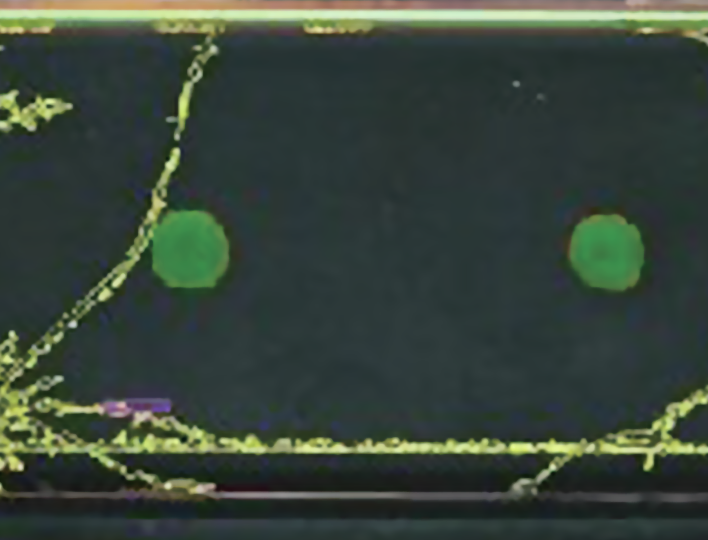

Phát hiện keo trên vỏ lưng điện thoại di động

Máy ảnh quét dòng phát hiện chất lượng lớp keo đồng bộ. Cấu trúc vi mô của keo được ghi lại chính xác, và các khuyết tật được nhận diện thông qua thuật toán.

Câu hỏi thường gặp

Q1. Tôi có thể có một mẫu đặt hàng cho máy ảnh quét đường ?

A: Có, đơn đặt hàng mẫu và bất kỳ đơn đặt hàng đều chấp nhận được.

Q2. Thời gian dẫn đến là bao nhiêu?

A: 3-5 ngày cho các đơn đặt hàng mẫu / nhỏ ((<50pcs), 1-2 tuần cho mua hàng lớn (> 50pcs).

Q3. MOQ của bạn cho máy ảnh quét đường là bao nhiêu ?

A: MOQ là 1pcs.

Q4. Thời hạn vận chuyển của anh là bao lâu và anh phải mất bao lâu để đến?

A: Chúng tôi thường vận chuyển bằng DHL, UPS, FedEx hoặc TNT. Thông thường phải mất 5-7 ngày để bay. Giao hàng bằng đường biển cũng được chấp nhận.

Q5. Làm thế nào để đặt hàng cho máy ảnh quét đường ?

A: 1. Xác nhận độ phân giải máy ảnh, kích thước cảm biến, giao diện;

2. Xác nhận độ phân giải ống kính máy ảnh, kích thước cảm biến, tiêu cự, logo, giao diện;

3. Xác nhận đơn đặt hàng và báo giá;

4. Trả đơn đặt hàng và sắp xếp sản xuất;

5. Kiểm tra sản phẩm và sắp xếp giao hàng.

Q6. Ông có ủng hộ các nhãn hiệu tư nhân không?

A: Vâng, chúng tôi có.

Q7: Thời gian bảo hành sản phẩm của bạn là bao lâu?

A: Chúng tôi cung cấp bảo hành 2-5 năm cho sản phẩm của chúng tôi.

Q8: Làm thế nào để bạn đối phó với các sản phẩm bị lỗi?

A: 1, Sản phẩm của chúng tôi được sản xuất trong hệ thống kiểm soát chất lượng nghiêm ngặt với tỷ lệ sai 0.2%.

2, Nếu thiệt hại không nhân tạo, rối loạn chức năng hoặc lỗi xảy ra trong thời gian bảo hành, khách hàng có thể sửa chữa, thay thế hoặc hoàn lại một phần / đầy đủ.
