MV-L044M-GE Line Scan Camera

Domovská stránka / výrobky / průmyslová kamera / Lineární skenovací kamera / MV-L044M-GE Line Scan Camera

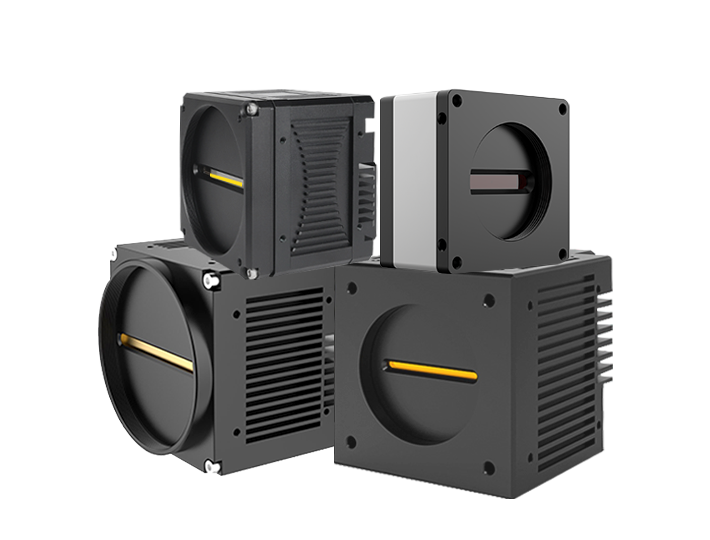

MV-L044M-GE Line Scan Camera 4K 7um 4096*8 Global

Tato série Gige Line skenovacích kamer zahrnuje barevné a mono. Maximální vzdálenost přenosu je 100 metrů.

● konfigurace bez softwaru.

● hardwarový ISP podporuje gama, kontrast, korekci stínu čočky a další.

● podporuje rozdělení frekvence a zdvojnásobení frekvence kódovacího signálu.

● podporuje režim součtu hardwaru, zlepšuje jas, snižuje potřeby světla.

● Frekvence linky až 27,5K.

model	rozhodnutí	snímač	závěs	velikost pixelů	frekvence linky	cílová velikost	tdi	minimální expozice	konektor	barva
mv-lm044m-ge	4096×8	4k	globální	7 μm	27,5 tisíc.	28,6 mm	4	0,003 ms	Gige	mono
mv-lm044c-ge	4096×6	4k	globální	7 μm	27,5 tisíc.	28,6 mm	- Ne.	0,003 ms	Gige	barva
mv-l042mt-10g	4096×256	4k	globální	5 μm	8bitů: 250 kHz 12bit: 200khz	21177 mm	256	0,004 ms	10 g	mono
mv-l083m-10g	8192×2	8k	globální	7 μm	106 kHz	57,344 mm	2	0,004 ms	10 g	mono
mv-l083c-10g	8192×3 ((rgb)	8k	válcování	7 μm	50 kHz	57,344 mm	- Ne.	0,004 ms	10 g	barva
mv-l082mt-10g	8192×256	8k	globální	5 μm	8bit: 145khz 12bit: 96kHz	41 673 mm	256	0,004 ms	10 g	mono
mv-l164c-10g	16384×6	16k	globální	5 μm	25 kHz	81,92 mm	2	0,004 ms	10 g	barva
mv-l164m-10g	16384 × 1	16k	globální	5 μm	75 kHz	81,92 mm	- Ne.	0,004 ms	10 g	mono
mv-l163c-10g	16384×2 (bayer)	16k	globální	3,5 μm	72 kHz	57,344 mm	- Ne.	0,004 ms	10 g	barva
mv-l163m-10g	16384×2	16k	válcování	3,5 μm	8bit: 72khz 12bit: 87,7kHz	57,344 mm	2	0,004 ms	10 g	mono
mv-l162mt-10g	16384×256	16k	globální	5 μm	8bit: 72khz 12bit: 48kHz	82,666 mm	256	0,004 ms	10 g	mono
Prosím, kontaktujte nás, dozvědět se více modelů!

specifikace

model	MV-L044M-GE
snímač	4k
barva	mono
cílová velikost	28,6 mm
velikost pixelů	7 μm
závěs	globální
rozhodnutí	4096×8
režim zobrazování	podporuje více expozic a hardware sum
dynamický rozsah	74 dB
SNR	39 dB
citlivost	27,7 v/lux*s
šířka reklamy	12bitové
šířka výstupních pixelů	8bitů
maximální zisk	8
časový rozsah expozice	0,003 až 5 ms
formát výstupu videa maximální frekvence vedení	mono8bit: 27,5k
obalování	Horizontální: bin2/4 součet:2/4 vertikální: bin2/4 součet:2/4
zrcadlový obraz	Software image: levá a pravá, nahoře a dolů Hardware image: nahoře a dolů
režim spouštěče	nepřetržitý/softwareový spouštěč/frame spouštěč/line spouštěč/podmíněný line spouštěč
rámová pufra	128 MB
uživatel eeprom	2kb
Datové rozhraní	Gige
i/o	2 páry vstupů diferenciálního signálu, 1 vstup signálu izolace optického spojování, Výstupní signál izolace optického spojovacího systému
napájení	12 až 24 V
výkon	< 6w
montáž čočky	m42*1, optický zadní ohnisk 8 gige přístav 12 mm
rozměry	59,5 x 59,5 x 43,34 mm (kromě držáku čočky a rozhraní zadní skříně)
hmotnost	< 500 g
provozní teplota	0~50°
provozní vlhkost	20~80% (bez kondenzace)
teplota skladování	-30 až 60°
vlhkost skladování	20~95% (bez kondenzace)
video standardní protokol	Gige Vision v1.2, genicam
program řízení	Přesněji řečeno, součástka Halconu, speciální součástka Labview, speciální pohon, součástka OX, dvě části.
balíčky programovacích jazyků	c/c++/c#/vb6/vb.net/delphi/bcb/python/java
operační systém	Winxp, Win7/8/10 32&64 bitový systém, Linux a Arm Linuxový ovladač, ovladač platformy Android, systém Mac OS
jiné funkce	podporuje libovolné rozměry, vlastní rozlišení, více expozic, kontrast a Gamma úprava, saturace úprava, korekce vyvážení bílé, černá korekce bodů, úprava souřadnic mrtvých bodů, zrychlení zpracování obrazu ISP, snížení 3D hluku, úprava rychlosti snímků, vlastní jméno fotoaparátu a další

Případ žádostí

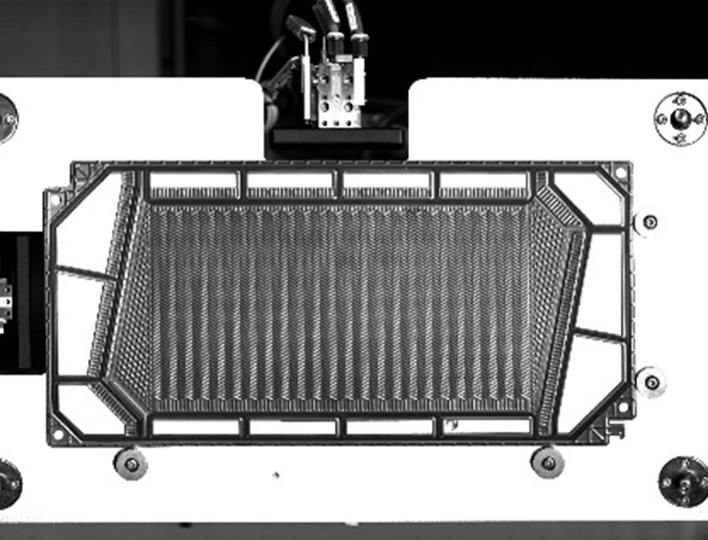

detekce vad v membránových elektrodách automobilových baterií

V případě, že se v výrobním procesu membránové elektrody baterie objeví chyby, jako jsou škrábance, kapky lepidla, nečistota a špatné lepicí pásy.

detekce dílů podvozku automobilů

V případě, že je vozidlo vybaveno velkým objemem a mnoha různými částmi, je snadné, aby ho pracovníci neviděli pouhým okem. Pro snížení pravděpodobnosti, že se objeví, byl zaveden algoritmus pro detekci cíle hlubokého učení.

měření rozměrů nábytkové skříně

Je zde mnoho rozměrů nábytku a měří se vzdálenost od otvoru k okraji desky. Kamera musí mít vlastnosti velkého zorného pole, vysokou přesnost a dynamické rychlé měření rozměrů.

detekce tištěných znaků

Je to velmi jednoduché, protože na desce je mnoho komponentů a objem je malý, takže detekční přesnost je vysoká. Hlavně detekuje, zda jsou tištěné znaky chybějící, špatně tištěné a nejasně tištěné.
