Funkcja soczewki do inspekcji ścian wewnętrznych

Soczewka do inspekcji ścian wewnętrznych (znana również jako soczewka do inspekcji otworów / 360° do inspekcji ścian wewnętrznych) jest kluczowym elementem systemów przemysłowej wizji maszynowej i endoskopów przemysłowych. Zaprojektowano ją specjalnie w celu rozwiązywania problemów związanych z obrazowaniem i inspekcją zamkniętych kawern, głębokich otworów oraz ścian wewnętrznych rur, do których nie ma dostępu ludzkie oko.

I. Główne funkcje (trzy kluczowe możliwości)

1. Bezpieczne wizualizowanie (podstawowa funkcja)

Umożliwia rzeczywistego czasu wysokiej rozdzielczości obrazowanie ścian wewnętrznych bez konieczności demontażu lub uszkodzenia produktów, umożliwiając przebadanie wąskich i ograniczonych przestrzeni (np. bloków silnikowych, rur, korek butelek, otworów łożysk) jako alternatywę dla ręcznej inspekcji wzrokowej.

2. Wykrywanie wad (kontrola jakości)

Dokładnie identyfikuje wady powierzchni wewnętrznej: zadrapania, pęknięcia, korozję, wybrzuszenia, porowatość, zanieczyszczenia oraz blokady przez obce przedmioty i wady spawów.

3. Precyzyjne pomiary (weryfikacja wymiarów)

Mierzy parametry geometryczne, takie jak średnica otworu, okrągłość, głębokość, szerokość rowka, integralność gwintu oraz wysokość stopnia, gdy system jest zintegrowany z odpowiednimi algorytmami.

II. Zasada działania

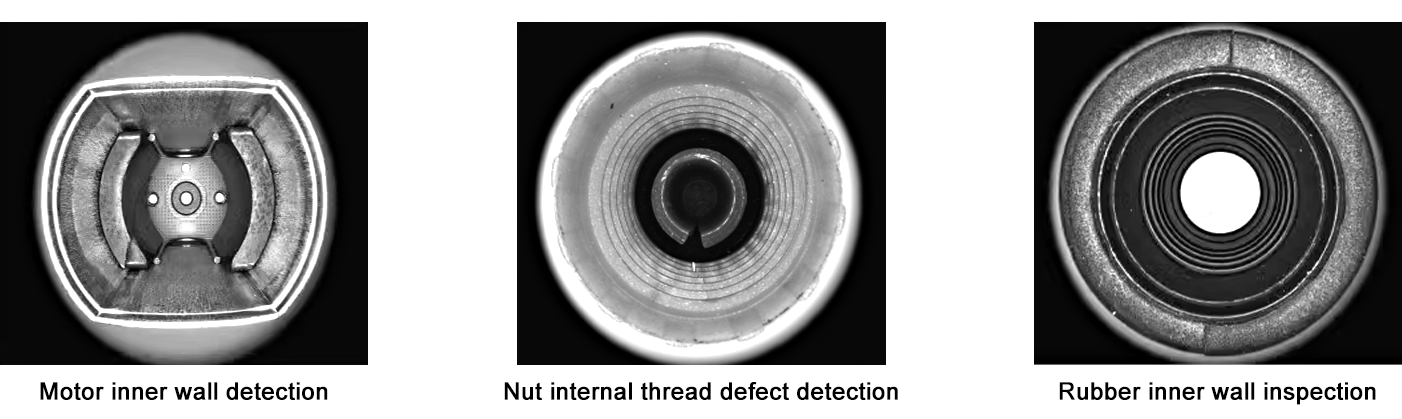

Obrazowanie panoramiczne 360°: Przechwytuje pełny obwód ściany wewnętrznej w jednym ujęciu za pomocą specjalnych pryzmatów lub optyki odbijającej, eliminując martwe strefy.

Konstrukcja telecentryczna / o niskim zniekształceniu: Zapewnia niezniekształcony obraz ściany wewnętrznej do pomiarów wysokiej precyzji.

Duża głębia ostrości: Zapewnia wyraźne obrazy zarówno dna głębokich otworów, jak i otworów wejściowych.

III. Zastosowania typowe

Przemysł maszynowy: Inspekcja łożysk, kół zębatych, cylindrów hydraulicznych, ścian cylindrów silników oraz powierzchni wewnętrznych luf broni.

Elektronika/Opakowania: Kontrola jakości korek do butelek, fiolków, kubków oraz wewnętrznych gwintów śrubowych.

Energetyka/Rurociągi: Inspekcja korozji i pęknięć w kotłach, rurociągach naftowo-gazowych oraz łopatkach turbin.

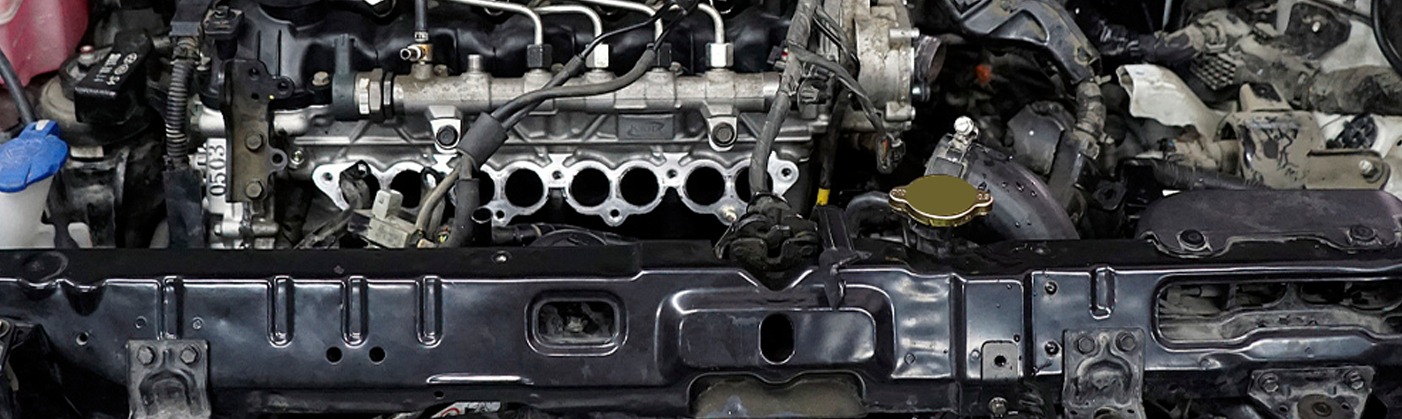

Serwis samochodów: Bezdemontażowe badania osadów węglowych w silniku, zużycia skrzyni biegów oraz zatorów w przewodzie wydechowym.

IV. Kluczowa wartość

Opłacalne i wydajne: Eliminuje konieczność demontażu, znacznie skracając czas inspekcji i napraw.

Wysoka precyzja: Wykrywa wady na poziomie mikronów, zapobiegając pominięciu defektów podczas kontroli.

Bezpieczny i niezawodny: Przydatne w środowiskach o wysokiej temperaturze, toksycznych oraz innych niebezpiecznych miejscach niedostępnych dla człowieka.

Wybierz HIFLY – precyzja, na którą można polegać

Dzięki sprawdzonym zaletom w zakresie jakości obrazowania, dokładności pomiarów oraz elastyczności zastosowań soczewki HIFLY do inspekcji ścian wewnętrznych zapewniają spójną i niezawodną wydajność w najbardziej wymagających scenariuszach inspekcyjnych. W przypadku rozwiązań łączących innowacyjność z niezawodnością HIFLY jest oczywistym wyborem.
