HF-OR3602308A Obiektyw Przemysłowy 360° 2-5mm
|
Obiektyw HIFLY 360 stopni do zastosowań przemysłowych podzielił się na obserwacje wewnętrzne i zewnętrzne. Wykrywa widok wewnętrzny lub zewnętrzny obiektu badanego w 360 stopniach i przekazuje obrazy w full HD w czasie rzeczywistym. |
|
● Rozmiar czujnika: 2/3". |
|
● Odległość robocza: 2-5mm. |
|
● F/NO: F1.6-16, C-Mount. ● wysoki kontrast i doskonałe efekty obrazowania. ● Przystosowany do wykrywania wyglądu, wykrywania ścian wewnętrznych, wykrywania cylindrów i złożonych struktur itp. |

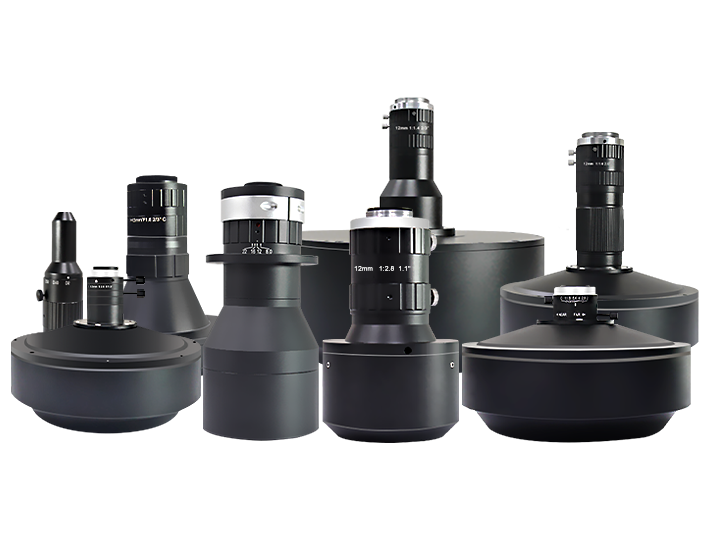

| Model | Wielkość czujnika | F/nie. | Rozmiar obrazu ((mm) | Odległość robocza ((mm) | Cel Dia ((mm) | Wysokość kontroli ((mm) | Góra |
| HF-OR3601802A | 1/1,8" | F8.0-16 | f5.32 | 9-45.4 | 7.5-30 | 5.3-25 | C |
| HF-OR3602303A | 2/3" | F8.0-16 | f6.6 | 15-49 | 7.5-30 | 4,2-23,5 | C |
| HF-OR3601204A | 1/2" | F7,0-16 | － | 8-44 | 7-35 | 5-28 | C |
| HF-OR3601305A | 1/3" | F6.0-16 | f3.6 | 9,7-46,5 | 7.5-30 | 6,4-25,6 | C |
| HF-IR3602306A | 2/3" | － | － | 2,7-70 | 5-120 | 5-123 | C |
| HF-OR3601207A | 1/2" | F6.0-12 | － | 10-43 | 30-80 | 26,5-46,6 | C |
| HF-OR3602308A | 2/3" | F1.6-16 | f6.6 | 2-5 | 0,8-30 | 7.6-17 | C |
| HF-OIR3601809A | 2/3" | F1.6-16 | f6.6 | 12.6 | 5-70 | 7.1-26.6 | C |
| HF-OR3601811A | 1/2" | F8.0-22 | － | 15-66 | 5-40 | 5-10 | C |
| Proszę o kontakt z nami, aby dowiedzieć się więcej modeli! | |||||||

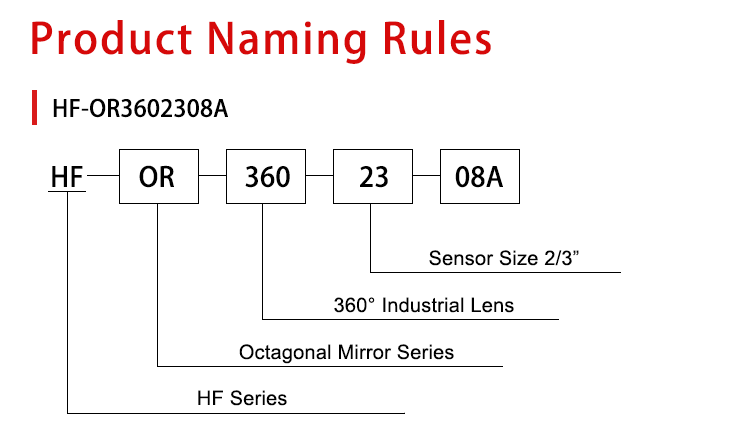

| Model | HF-OR3602308A |

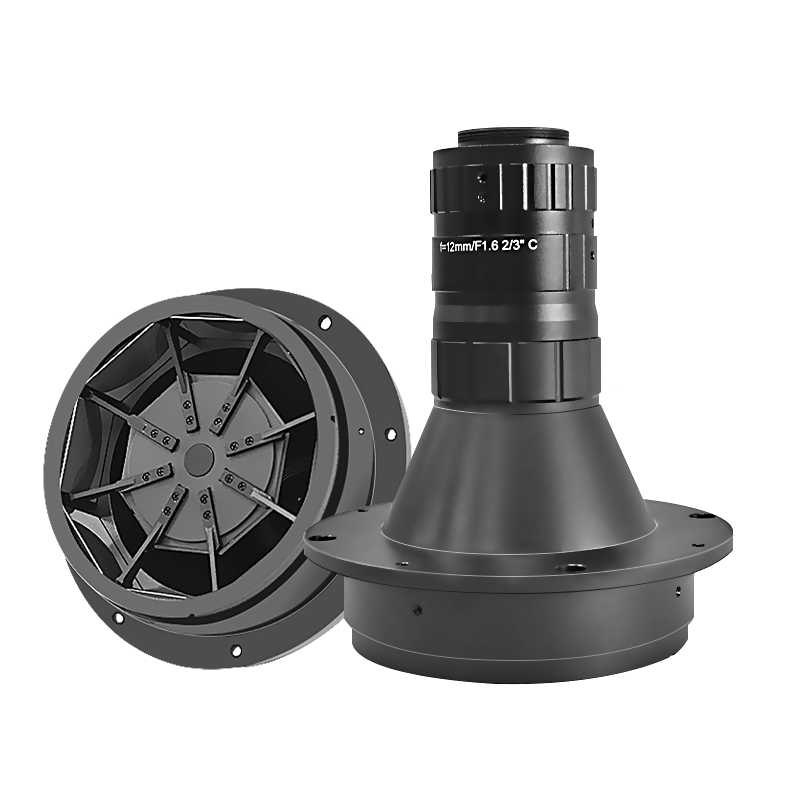

| Typ | obiektyw przemysłowy 360 Stopni - ośmiokątne lustro |
| Wielkość czujnika | 2/3" |
| Rozmiar obrazu | f6.6 |
| WD | 2-5mm |
| F/nie. | F1.6-16 |
| Średnica celu | 0.8-30mm |
| Wysokość inspekcji | 7.6-17mm |
| Góra | C-mount |
| Materiał główny | Stop aluminium + szkło optyczne |
| Kolor | Czarny |
| Waga ((g) | — |
| Gwarancja | 2 lata |
| Projektowanie na zamówienie | Wsparcie |

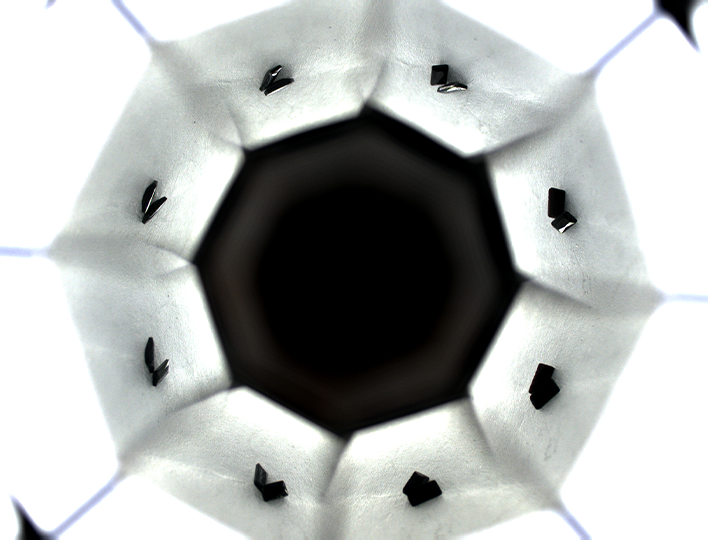

Wykrywanie defektów na powierzchni klejnotu
Ośmioboczne lustro może jednocześnie przechwycić obrazy klejnotu z ośmiu stron w jednym momencie. Po zastosowaniu algorytmu, obrazy są zszywane w panoramę 360°, a defekty takie jak pęknięcia, szczeliny i polerowanie są identyfikowane.

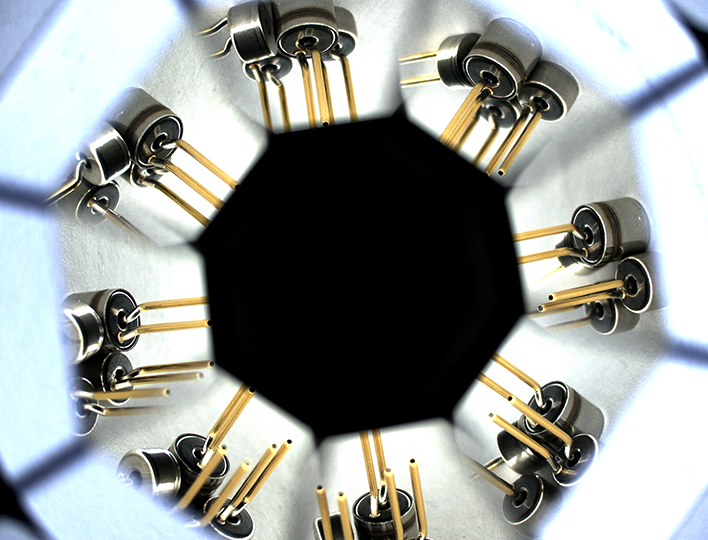

Wykrywanie defektów wyglądu elektrycznego detonatora
Zdjęcia z ośmiu stron elektrycznego detonatora były robione jednocześnie i łączone w panoramę 360° przez algorytm. Skutecznie identyfikowano defekty, takie jak pęknięcia, wgniecenia, burty, niepełne zamknięcie oraz różnice między elektrodami i pinami obudowy.

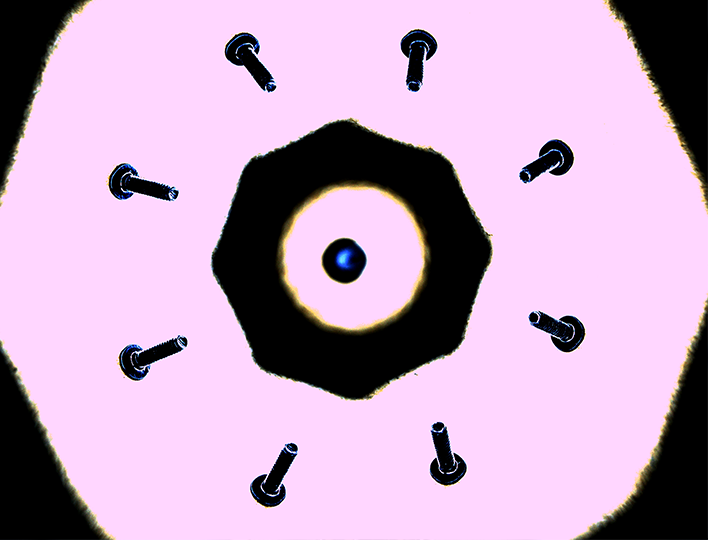

Wykrywanie defektów wyglądu śrub
Zdjęcia były robione jednocześnie z ośmiu różnych stron śruby. Kombinując algorytm widzenia maszynowego, ustalało się, czy piórko jest jednolite na podstawie wielokątnego obrazu gwintu. Obserwuje się wygląd w celu znalezienia defektów.

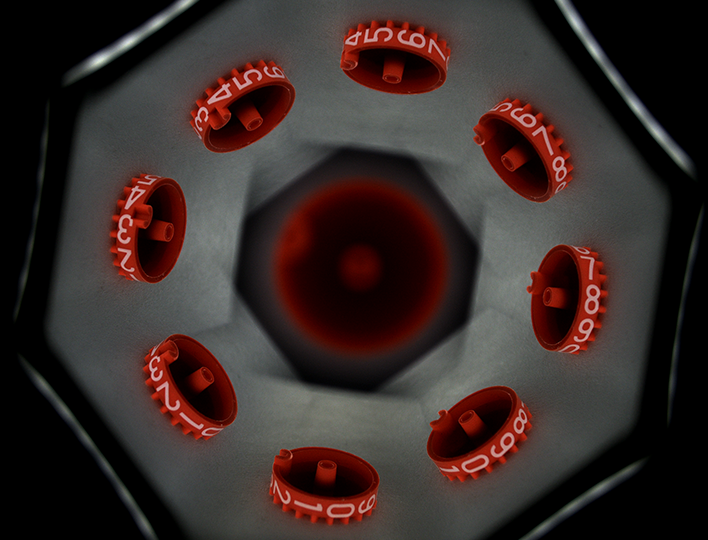

Wykrywanie znaków zewnętrznego wyglądu elementu roboczego
Ośmioboczne lustro dzieli walec na osiem widoków (każde lustro obejmuje zakres 45°), a kamera może uzyskać osiem różnych kątów obrazu znaków w jednym ujęciu. Przy użyciu algorytmu, tworzony jest pełen okrągły widok znaków, który pozwala szybko zidentyfikować, czy nie brakuje żadnego lokalnego znaku.
Czy mogę dostać zamówienie na próbkę soczewek 360 stopni?
O: Tak, zamówienia na próbki i wszelkie zamówienia są akceptowane.
Q2. Jaki jest czas realizacji?
Odp.: 3-5 dni dla zamówień próbkowych/małych (<50 sztuk), 1-2 tygodnie dla zakupów hurtowych (>50 sztuk).
Q3. Jaki jest MOQ dla 360 stopni widoku Obiektyw ?
A: MOQ to 1 sztuk.
- Q4. Jaki jest termin dostawy i jak długo to potrwa?
O: Zazwyczaj wysyłamy za pomocą DHL, UPS, FedEx lub TNT. Zwykle to zajmuje 5-7 dni drogą lotniczą. Wypłata morska jest również dopuszczalna.
- Q5. Jak zamówić 360 stopni widoku Obiektyw ?
A: 1. potwierdzenie parametrów takich jak FOV i WD;
2. Wykorzystanie potwierdzenie kształtu, stanu, materiału i koloru wykrytego przedmiotu;
3. Wykorzystanie Potwierdź zamówienie i ofertę;
4. Wykorzystanie Płacenie zleceń i organizowanie produkcji;
5. Nie. Sprawdź produkt i zorganizuj dostawę.
Q6. - Popierasz prywatne wytwórnie?
A: Tak, mamy.
P7: Jak długo jest gwarancja na produkt?
O: Oferujemy 2-5 lat gwarancji na nasze produkty.
P8: Jak radzić sobie z wadliwymi produktami?
A: 1, Nasze produkty są produkowane w ścisłym systemie kontroli jakości z 0,2% wadliwy wskaźnik.
2, Jeśli w okresie gwarancji wystąpią uszkodzenia, usterki lub błędy niezwiązane z sztucznymi czynnościami, klienci mogą skorzystać z naprawy, wymiany lub częściowego/pełnego zwrotu.
