Dlaczego wybrać interfejs CoaXPress do wizji wysokiej prędkości

W dziedzinie wizji maszynowej, wraz ze wzrostem objętości danych obrazowych i zaostrzaniem się wymagań dotyczących transmisji, tradycyjne interfejsy często nie radzą sobie z potrzebami projektu. Dlatego też interfejs CoaXPress (CXP) stał się wyborem wielu systemów wizji wysokiej prędkości.

Dlaczego jest ono coraz częściej stosowane w projektach wysokiej klasy? Odpowiedź jest prosta: wystarczająco szybkie, wystarczająco stabilne oraz zdolne do przesyłania danych na większe odległości.

Jeśli oceniasz interfejsy przemysłowych kamer — zwłaszcza w scenariuszach o wyjątkowo wysokich wymaganiach dotyczących przepustowości i stabilności, takich jak inspekcja w trybie wysokiej prędkości, inspekcja płytek krzemowych oraz obrazowanie naukowe — ten artykuł pozwoli Ci szybko i wyraźnie zrozumieć wartość oraz ograniczenia interfejsu CXP.

i. Najważniejszy wniosek na wstępie: CXP to interfejs zaprojektowany dla „wizji wysokiej wydajności”

W przemysłowej wizji maszynowej interfejs to zawsze więcej niż tylko „przesyłanie danych”. Bezpośrednio decyduje on o tym, czy system będzie działał, czy będzie działał niezawodnie oraz czy będzie łatwo rozszerzalny w przyszłości. Główne cechy CXP można streścić w ośmiu słowach: szybka transmisja, stabilność i niezawodność. Dlatego też interfejs ten jest szeroko stosowany w wymagających dziedzinach, takich jak inspekcja w trybie wysokiej prędkości, inspekcja płytek krzemowych oraz obrazowanie naukowe.

Ii.  Jak szybki jest CXP?

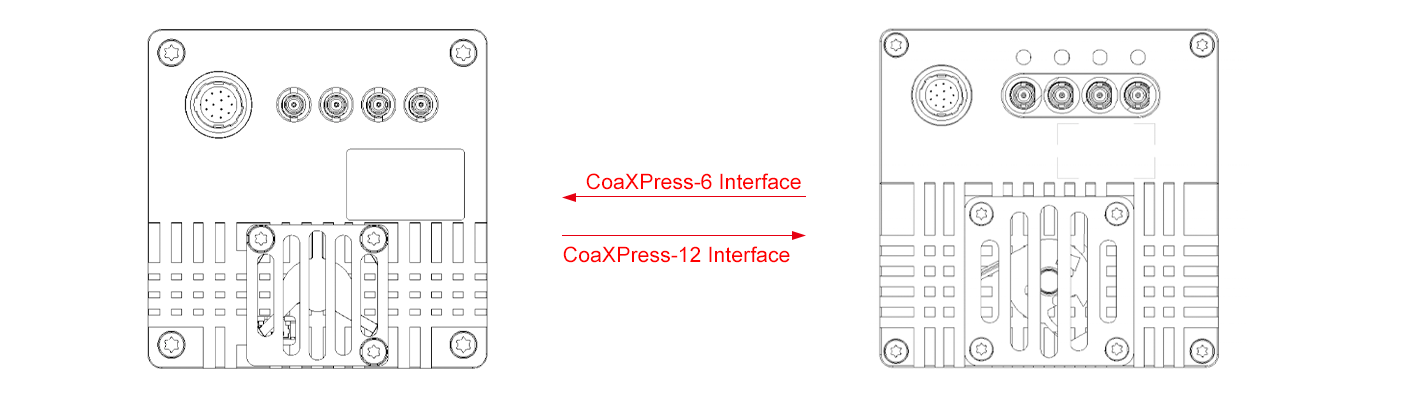

Obecnie istnieją dwa powszechne standardy CXP: CXP‑6 i CXP‑12. Ich maksymalne szybkości transmisji na kanał wynoszą:

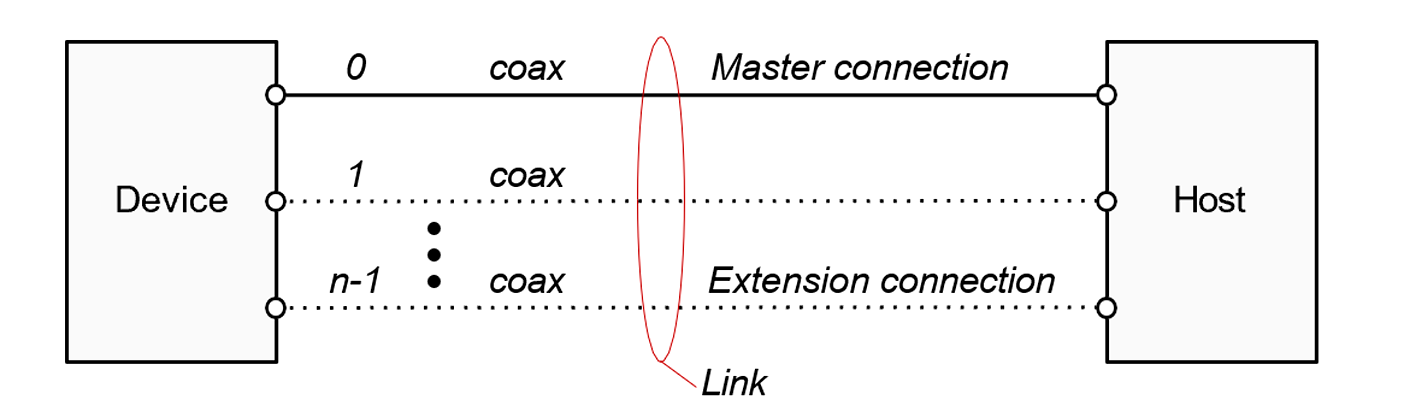

W przypadku wielokrotnego -konfiguracje kanałów, takie jak 2 -kanały lub 4 -kanały, całkowita przepustowość może zostać dodatkowo zwiększona. Oznacza to, że w przypadku danych obrazowych o ultra‑wysokiej -prędkości i wysokiej -rozdzielczości interfejs CXP nadal zapewnia silne możliwości przetwarzania.

Iii.  Nie tylko szybki – przesyła także na duże odległości

Wielu ludzi przy wyborze interfejsu zwraca uwagę wyłącznie na prędkość. Jednak w rzeczywistej implementacji projektu długość kabla często okazuje się równie istotna. W porównaniu z niektórymi interfejsami przeznaczonymi wyłącznie do transmisji na krótkie odległości, CXP wyróżnia się również znakomitą zdolnością transmisji na odległość: typowe odległości transmisji wahają się od 50 do 170 metrów (różne rozwiązania dostawców mogą się różnić), ale ogólnie jego zdolności transmisyjne są znacznie lepsze niż większości powszechnie stosowanych interfejsów przemysłowych. Co to oznacza? W projektach z dużym sprzętem, wieloma -linii produkcyjnych stacji lub dużych odległości między kamerami a komputerami hosta, CXP umożliwia bardziej elastyczną wdrożenie. Nie jest to po prostu „wystarczające” rozwiązanie – jest ono rzeczywiście lepiej dopasowane do złożonych środowisk terenowych.

Iv.  Dlaczego wiele zaawansowanych systemów wizyjnych wybiera CXP?

1. Dojrzały protokół, wysoka stabilność

CXP jest standardem międzynarodowym, zaprojektowanym od samego początku do przesyłania obrazów z wysoką prędkością. Stos protokołów CXP jest dojrzały, jego niezawodność jest wysoka, a współczynnik błędów bitowych podczas transmisji niski. Ma to kluczowe znaczenie dla systemów krytycznych pod względem realizacji zadań. -w przypadku wielu projektów prawdziwym zagrożeniem nie jest „nieco wolniejsza” praca, lecz „okazjonalna niestabilność”. Wysoka prędkość zapewnia wydajność, ale stabilność decyduje o tym, czy system będzie działał niezawodnie na dłuższą metę.

2. Wystarczająca przepustowość, idealna do przesyłania obrazów w dużych ilościach -objętościach

Przepustowość na -kanał jest już imponująca. W przypadku obrazów w dużym formacie, ciągła wysoka -prędkość przesyłu -pobieranie prędkości, rzeczywiste -przetwarzanie czasu itp. — zalety interfejsu CXP stają się jeszcze bardziej widoczne. Szczególnie w scenariuszach takich jak:

• Inspekcja obiektów poruszających się z wysoką -prędkością

• Przetwarzanie obrazów o wysokiej -rozdzielczości i dużym -formacie

• Systemy wizyjne o ekstremalnie wysokich wymaganiach czasu rzeczywistego

W tych zastosowaniach interfejs nie jest aktorem wspomagającym — określa on górny limit wydajności. A CXP jest właśnie przygotowany do obsługi takich granicznych wymagań.

V.  Ograniczenia

1. Wymaga dedykowanego karty przechwytywania obrazu

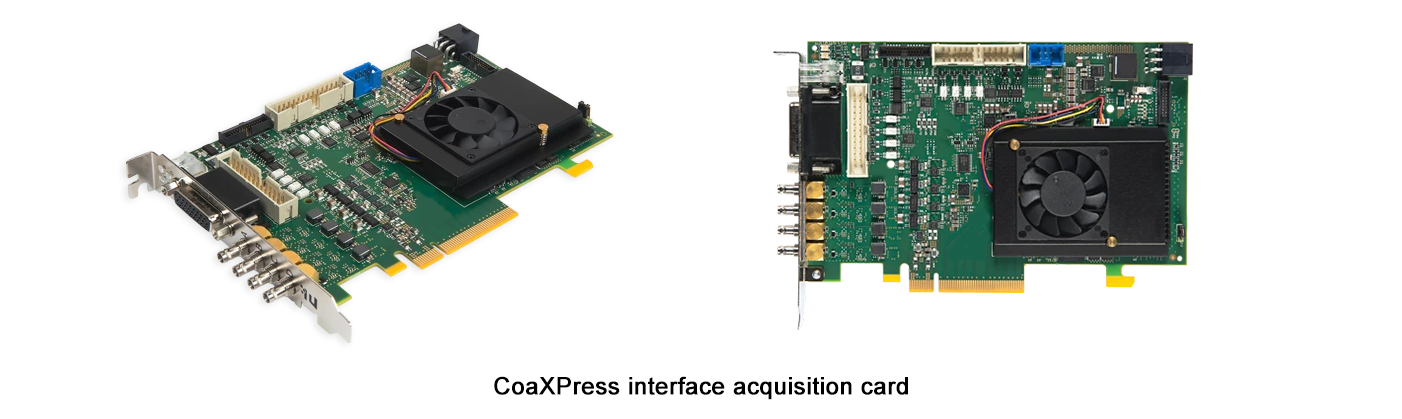

Podobnie jak w przypadku interfejsu Camera Link, kamery CXP zazwyczaj wymagają połączenia z dedykowanym przechwytywaczem obrazu (frame grabber) w celu odbioru obrazów. Oznacza to:

• Nie jest to rozwiązanie typu plug-and-play -i -zabawa

• Wymaga dodatkowego wsparcia sprzętowego

• Instalacja, adaptacja i usuwanie błędów wiążą się z określonymi barierami technicznymi

Pod kątem wydajności -w przypadku systemów skierowanych na konkretne zastosowania nie stanowi to problemu. Jednak w projektach o ograniczonym budżecie lub wymagających szybkiej wdrożenia należy uwzględnić ten aspekt już na etapie planowania.

2. Wyższy całkowity koszt systemu

Koszty związane z interfejsem CXP nie ograniczają się jedynie do przechwytywacza obrazu. Specjalistyczne kable CXP są również zazwyczaj droższe niż kable stosowane w powszechnych rozwiązaniach interfejsowych. W związku z tym całkowity koszt całego systemu można często przedstawić jako: kamera + kabel + przechwytywacz obrazu = wyższy całkowity nakład inwestycyjny. Fakt ten determinuje, że CXP jest bardziej odpowiednie dla zastosowań wymagających wysokiej wydajności i dysponujących stosunkowo wystarczającym budżetem. Nie jest to więc „uniwersalne rozwiązanie niskokosztowe”, lecz raczej zaawansowane, wydajnościowo zorientowane rozwiązanie premium.

VI.Dla jakich projektów interfejs CXP jest rzeczywiście odpowiedni?

Jeśli projekt mieści się w jednej z poniższych kategorii, warto rozważyć zastosowanie rozwiązania CXP:

• Ultra -wysoki -szybkie pozyskiwanie obrazów, np. inspekcja płytek obwodów drukowanych (PCB), wysoka -prędkość przemysłowego sortowania

• Wysoki -rozdzielczości i dużym -format przetwarzania obrazów -duże objętości danych, wysokie wymagania dotyczące przepustowości interfejsu

• Zastosowania o dużych układach systemowych i długich odległościach transmisji -znaczna odległość między kamerą a hostem

• Wysoki -końcowe systemy wizyjne o wyjątkowo wysokich wymaganiach dotyczących stabilności oraz rzeczywistego -czasu działania – tam, gdzie niezawodność systemu i jego ciągła praca są kluczowe
