MV-L081M20-10GF-V2 8K 10GigE Линейная камера 8192×1

HIFLY 10 GigE линейные камеры используют передачу по оптоволокну, расстояние >300 м, обладают высокой помехоустойчивостью.

● Высокий динамический диапазон, улучшенное качество изображения.

● Поддерживает стандартные функции ISP, поддержка черно-белого ТDI-сигнала по четырём проводам.

● Поддерживает коррекцию светлых/тёмных участков, тени объектива, коррекцию равномерности и т. д.

● Встроенный буфер кадров большого объема 8 Гб, безопасная и надежная технология проверки и восстановления обеспечивает надежную передачу данных.

● Конструкция с низким энергопотреблением без вентилятора, длительная работа более стабильна.

Модель	Разрешение	Датчик	Размер пикселя	Частота линии	Интерфейс данных	Подвеска для линз	Цвет/моно
MV-L023C-GF-V2	2048*3	2 тыс.	7мкм	19k/55K	ГигГ	C	Цвет
MV-L023M10-GF-V2	2048*3	2 тыс.	14мкм	60k/110K	ГигГ	M42	МОНО
MV-L043C-GNP-V3	4096*3	4К	7мкм	10k/40K	ГигГ	M42	Цвет
MV-L044NIR-GNP-V3	4096*4	4К	7мкм	30k/120K	ГигГ	M42	NIR
MV-L044M-GNP-V3	4096*4	4К	7мкм	30k/110K	ГигГ	M42	МОНО
MV-L043C03-G-V2	4096*3	4К	7мкм	30к/40К	ГигГ	M42,POE	Цвет
MV-L043C12-GF-V2	4096*3	4К	7мкм	10к/30к/40К	ГигГ	M42	Цвет
MV-L044M12-GF-V2	4096*4	4К	7мкм	30k/120K	ГигГ	M42,POE	МОНО
MV-L044NIR12-GF-V2	4096*4	4К	7мкм	30k/120K	ГигГ	M42,POE	NIR
MV-L043C-DG-V1	4096*3	4К	7мкм	23к	2,5 GigE	M42	Цвет
MV-L044M-DG-V1	4096*4	4К	7мкм	70K	2,5 GigE	M42	МОНО
MV-L083C-DG-V1	8192*3	8K	7мкм	12,5k	2,5 GigE	M72	Цвет
MV-L081M-DG-V1	8192*1	8K	7мкм	37,5K	2,5 GigE	M72	МОНО
MV-L081M20-10GF-V2	8192*1	8K	7мкм	200 тысяч.	10GigE	M72	МОНО
MV-L082M21-10GF-V2	8192*2	8K	7мкм	100 тысяч.	10GigE	M72	МОНО
MV-L082M20-10GF-V2	8192*2	8K	7мкм	141K	10GigE	M72	МОНО
MV-L084M10-10GF-V2	8192*4	8K	7мкм	114 тысяч	10GigE	M72	МОНО
MV-L086C10-10GF-V2	8192*6	8K	7мкм	37,5K	10GigE	M72	Цвет
MV-L083C20-10GF-V2	8192*3	8K	7мкм	57K	10GigE	M72	Цвет
MV-L123C-10GF-V2	12288*3	12 тысяч	5мм	31K	10GigE	M72	Цвет
MV-L124M-10GF-V2	12288*4	12 тысяч	5мм	94K	10GigE	M72	МОНО
MV-L161M20-10GF-V2	16384*1	16K	3,5 мкм	115K	10GigE	M72	МОНО
MV-L162M10-10GF-V2	16384*2	16K	3,5 мкм	57K	10GigE	M72	МОНО
MV-L162M20-10GF-V2	16384*2	16K	3,5 мкм	71K	10GigE	M72	МОНО
MV-L162C10-10GF-V2	16384*2	16K	3,5 мкм	33K	10GigE	M72	Цвет
MV-L163C-10GF-V2	16384*3	16K	5мм	23.6K	10GigE	M90	Цвет
MV-L011M-U-V1	1280*1	1К	4мкм	20K	USB3.0	C	МОНО
MV-L168M-20G-V1	8192*8	16K	5,0 мкм	150к	20GigE	M72	МОНО
MV-L163C-20G-V1	16384*3	16K	5,0 мкм	40K	20GigE	M90	Цвет
MV-L164M-20G-V1	16384*6	16K	5,0 мкм	45к	20GigE	M90	МОНО
Пожалуйста, свяжитесь с нами, чтобы узнать больше моделей!

Характеристики

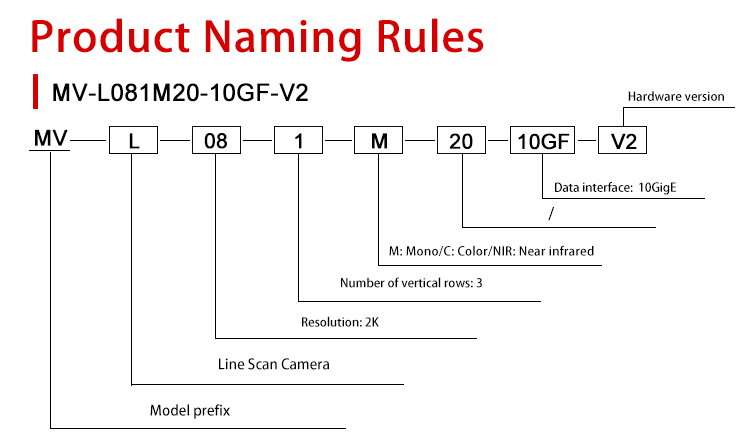

Модель	MV-L081M20-10GF-V2
Датчик	8K
Цвет	МОНО
Целевой размер	57,34 мм
Размер пикселя	7,0 мкм × 7,0 мкм
Замок	Глобальный
Разрешение	8192×1
Режим съемки	1 строка
Динамический диапазон	63,3 дБ
Время экспозиции	5 мкс - 40 мс, шаг регулировки 1 мкс
Режим воздействия	Поддержка ручной экспозиции/одиночной экспозиции/автоматической экспозиции/экспозиции с управлением шириной импульса
Усиление	1x-9x
Формат пикселя	Mono8/Mono8u/Mono12Packed
Режим запуска	Синхронизация по строке, синхронизация по кадру, синхронизация по строке и кадру
Интерфейс данных	оптический порт 10 Гб (с использованием SPF+)
I/O интерфейс	1 вход сигнала кадра (с изоляцией оптопары), 2 входа линейного сигнала (фаза AB), 4 выхода (без изоляции оптопары)
Источник питания	DC12В-24В (±10%)
Типовое энергопотребление	8 Вт при DC24В (типичное значение максимальной непрерывной линейной частоты)
Интерфейс объектива	M72*0,75, фланцевое фокусное расстояние 12 мм, может быть адаптирован к F-портам, C-портам и другим резьбовым объективам с помощью переходного кольца
Интерфейс ввода-вывода и питания	12-контактный промышленный круглый разъем
Фильтр	Полный усилитель прозрачности диапазона
Размер	78 мм x 78 мм x 58 мм (без соединителя объектива)
Вес	Примерно 550 г
Класс защиты IP	IP30 (с правильно установленными объективом и кабелем)
Температура	Рабочая температура: от -10℃ до 45℃, Температура хранения: от -20℃ до 70℃
Влажность	5% ~ 90%RH (без конденсации)
Программное обеспечение	Комплект разработки SDK и соответствующее программное обеспечение для демонстрации/калибровки BasedCam2
Операционные системы	Windows 7/10 64 бита, PC Linux 64 бита, ARM Linux
Протоколы/стандарты	Саморазработанный протокол, GenICam
Совместимое программное обеспечение	LabView, Halcon
СЕРТИФИКАЦИИ	CE, RoHS

Дело о жалобах

Измерение расстояния до деревянной доски

Линейная камера 10GigE сканирует полное изображение деревянной доски с помощью высокоскоростного сканирования и синхронизации движения, извлекает центральные и краевые признаки отверстий и рассчитывает фактическое расстояние от положения отверстия до края.

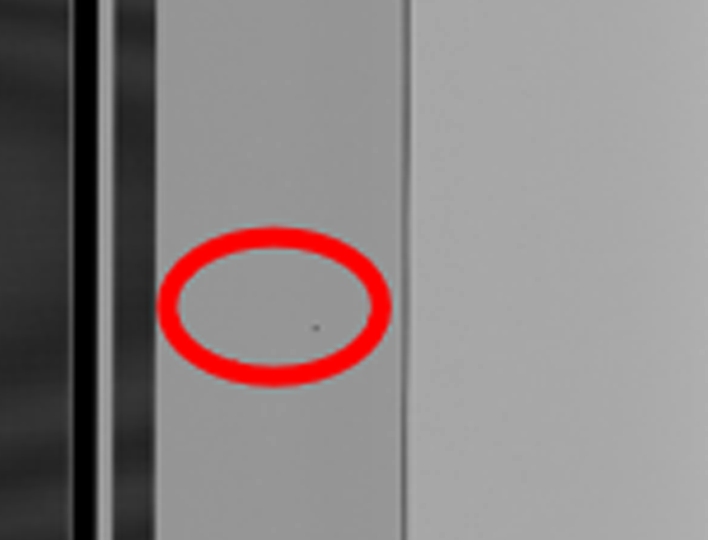

Обнаружение дефектов кромки стекла

линейная камера 10GigE с высокоскоростной визуализацией и высокопроизводительной передачей данных, синхронизированная со скоростью производственной линии. Мгновенное обнаружение краевых трещин, выемок и загрязнений и других дефектов, связь для удаления некондиционных изделий.

Обнаружение аккумуляторных пластин для цветочных корзин

Изображения, собранные линейной камерой сканирования, склеиваются и извлекаются по краям для точного определения положения батареи корзины и вывода отклонения

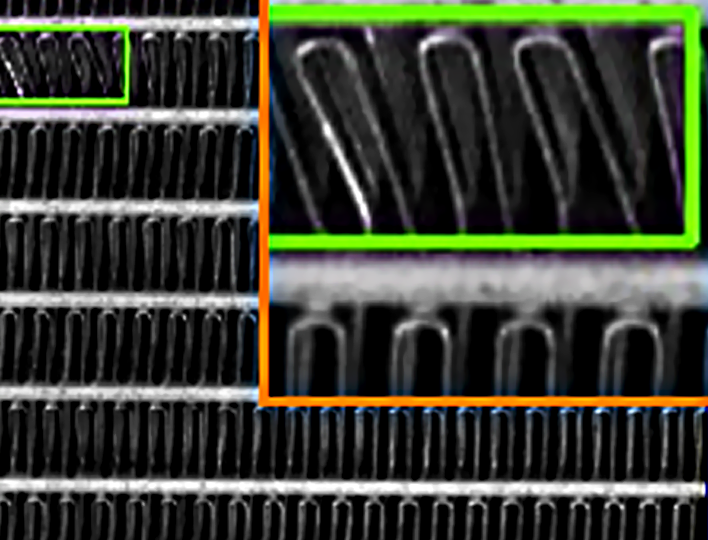

Обнаружение кондиционера радиатора

10GigE линейная камера сканирования с высокоскоростной линейной съемкой, в сочетании с алгоритмом идентификации деформации ребер кондиционера радиатора, повреждения и других дефектов, обеспечивает оперативное устранение бракованных изделий

Часто задаваемые вопросы

КВ1. Можно заказать образец для камеры линейного сканирования? ?

О: Да, заказы на образцы и любые заказы приемлемы.

КВ2. Сколько времени?

Ответ: 3-5 дней для образцов/небольших заказов <50 шт., 1-2 недели для оптовых покупок (>50 шт.).

К3. Какой ваш MOQ для линии сканирования камеры ?

О: MOQ составляет 1 шт.

К4. Каков срок доставки и сколько времени потребуется для прибытия?

О: Обычно мы отправляем по DHL, UPS, FedEx или TNT. Обычно это занимает 5-7 дней по воздуху. Допустима и перевозка морской транспортом.

КВ5. Как сделать заказ на линейную сканирующую камеру ?

Ответ: 1. Подтвердить разрешение камеры, размер датчика, интерфейс;

2. Посмотрите. Подтвердить разрешение объектива камеры, размер датчика, фокусное расстояние, логотип, интерфейс;

3. Посмотрите. Подтвердите заказ и предложение;

4. Немедленно. Платить заказы и организовывать производство;

пятый. Проверьте товар и организуйте доставку.

КВ6. Вы поддерживаете частные лейблы?

А: Да, мы знаем.

В7: Сколько времени сохраняется гарантия на ваш продукт?

О: Мы предлагаем 2-5 лет гарантии на наши продукты.

Q8: Как вы обращаетесь с неисправными продуктами?

A: 1, Наши продукты производятся в строгой системе контроля качества с дефектным показателем 0,2%.

2, Если в течение гарантийного периода произошли не искусственные повреждения, сбои или ошибки, клиенты могут пойти на ремонт, замену или частичное/полное возмещение.
