В чём разница между объективами, телецентричными в объектном пространстве, телецентричными в пространстве изображения и двусторонне телецентричными?

Когда речь идет о точности в машинном зрении, правильная линза может либо обеспечить успех вашего приложения, либо привести к его провалу. Телецентрические линзы являются незаметными героями таких отраслей, как производство, метрология и контроль качества, предоставляя изображение без искажений и гарантируя точность до мельчайших деталей. Но с вариантами, такими как объектно-телецентрические, изображно-телецентрические и двусторонние телецентрические линзы, как выбрать подходящую?

В этом блоге мы разберем их различия, подчеркнем их сильные стороны и поможем вам выбрать идеальный вариант для ваших потребностей. Давайте погрузимся в мир телецентрических линз и сделаем ваше зрение четким!

Что такое телецентрическая линза?

Телесентрические объективы — это специализированная оптика, предназначенная для устранения искажений перспективы — распространенной проблемы в обычных объективах, где объекты кажутся меньше по мере удаления. Сохраняя световые лучи параллельными, телесентрические объективы гарантируют, что размер объекта остается постоянным, независимо от его расстояния до объектива (в пределах глубины резкости). Это делает их незаменимыми для задач, требующих максимальной точности, таких как измерение маленьких деталей или проверка поверхностей на наличие дефектов.

Магия заключается в том, как они обрабатывают свет: некоторые контролируют его с стороны объекта, другие — с стороны изображения, а некоторые делают и то, и другое. Именно здесь приходят на помощь объективы, телесентричные с объектной стороны, с изображения стороны и двусторонние. Рассмотрим каждый тип пошагово.

Объективы, телесентричные с объектной стороны: точность с самого начала

Как они работают

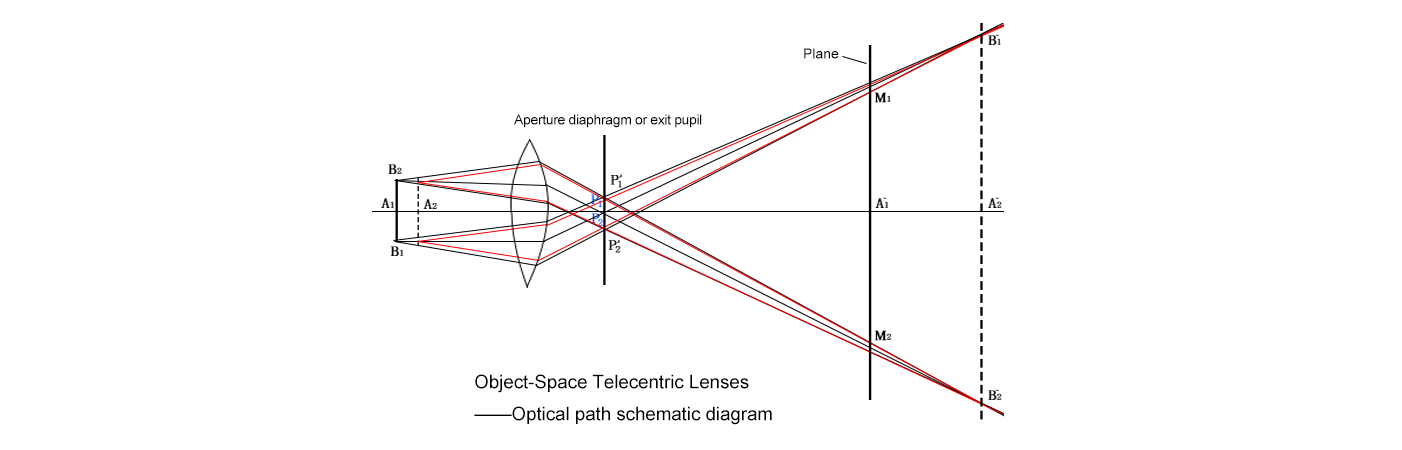

Объективы с телецентрической оптикой делают световые лучи параллельными на стороне объекта. Захватываются только лучи, перпендикулярные линзе от объекта, что устраняет ошибки перспективы. Независимо от того, приближается объект или удаляется в пределах глубины резкости, его размер на изображении остается неизменным.

Основные преимущества

• Стабильное увеличение : Нет необходимости в повторной калибровке, когда объекты немного двигаются — размер остается постоянным.
• Низкая искажаемость : Идеально подходит для плоских или почти плоских поверхностей с минимальным изменением глубины.
• Доступная цена : Как правило, более доступны по цене, чем их двухсторонние аналоги.

Лучшие варианты использования

• Измерение диаметра винтов или шайб с неизменной точностью.
• Проверка плоских поверхностей, таких как стеклянные панели, на наличие царапин или дефектов.
• Точная установка компонентов на конвейере.

Весы сбалансированности

Так как они контролируют только объектную сторону, на стороне изображения могут появиться небольшие недостатки, такие как легкое размытие или виньетирование, если датчик не выровнен идеально. Однако для многих задач это незначительная проблема.

Объективы с телесцентричностью в пространстве изображения: четкость там, где она проявляется

Как они работают

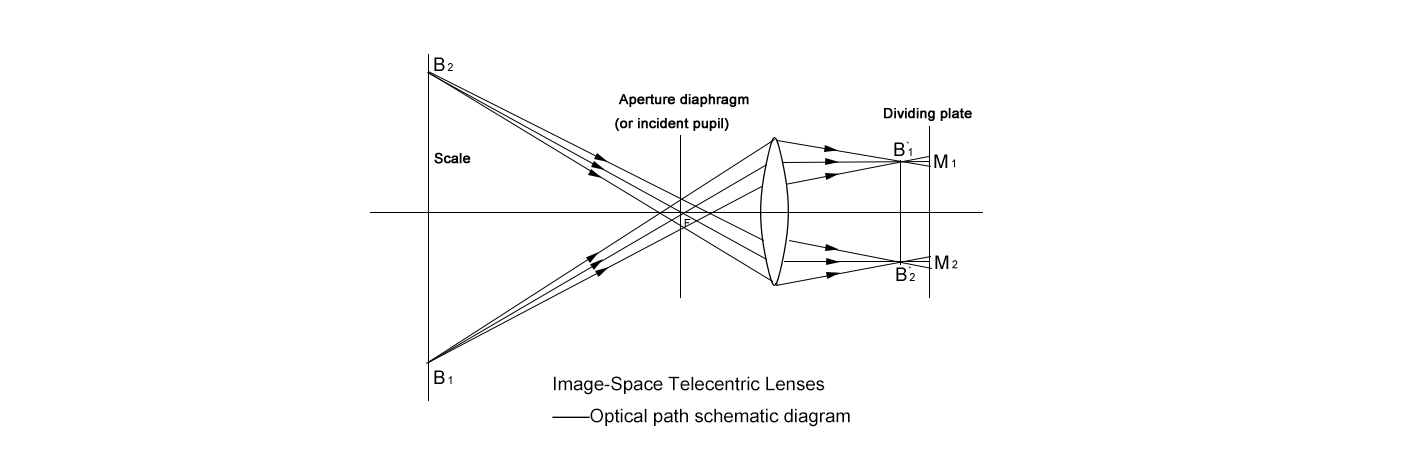

Объективы с телесцентричностью в пространстве изображения меняют ситуацию, делая световые лучи параллельными на стороне изображения. Это обеспечивает попадание лучей прямо на датчик камеры, повышая резкость и уменьшая оптические аномалии по всему полю зрения.

Основные преимущества

• Равномерное освещение постоянное освещение от края до края, идеально подходящее для анализа текстуры или цвета.
• Сниженные аберрации : Чёткие, ясные изображения с минимальными искажениями.
• Дружелюбный к датчикам : Отлично работает с большими датчиками, сохраняя качество по всему углу.

Лучшие варианты использования

• Захват тонких деталей при осмотре полупроводников или микроскопии.
• Точный анализ цветов для сортировки или оценочных задач.
• Изображение крупных объектов, где необходима полная равномерность.

Весы сбалансированности

Они не контролируют сторону объекта, поэтому перспективное искажение может прокрасться, если объекты различаются по расстоянию. Это делает их менее подходящими для точных измерений при изменении глубины.

Двусторонние телецентрические объективы: Верхушка точности

Как они работают

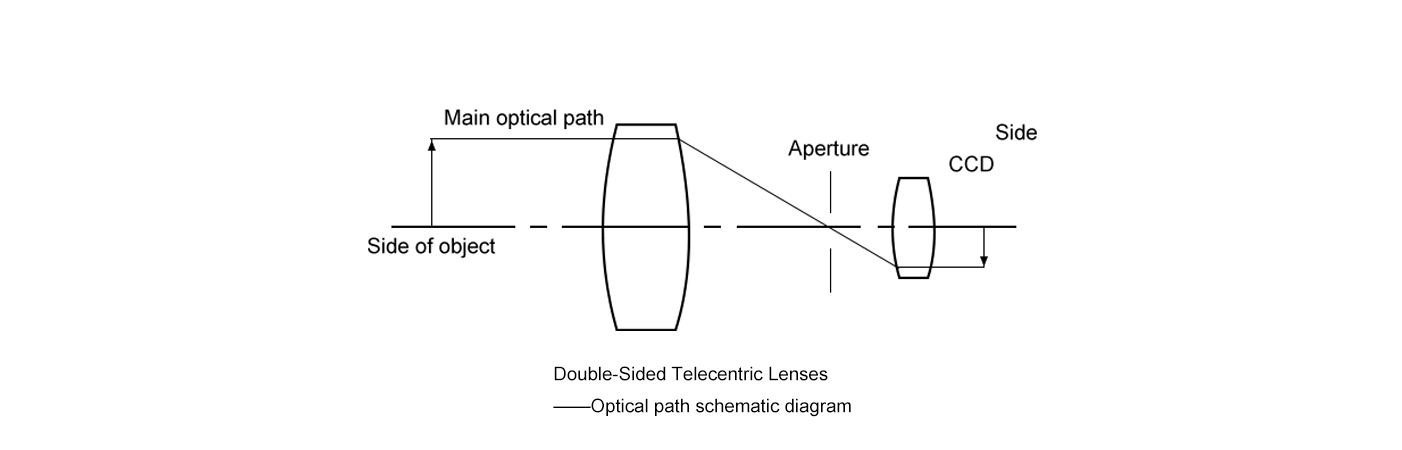

Двусторонние (или би-телецентрические) объективы достигают высшего результата: параллельные световые лучи как на стороне объекта, так и на стороне изображения. Этот двойной контроль обеспечивает превосходную точность и качество изображения без компромиссов.

Основные преимущества

• Нулевая ошибка перспективы : Размер остается неизменным, и искажение исчезает.
• Непревзойденная последовательность : Идеально для измерений, требующих точности под микрон.
• Широкая глубина резкости : Остается четким на больших расстояниях, упрощая настройки.

Лучшие варианты использования

• Измерение сложных деталей, таких как шестерни или лопасти турбины, с экстремальной точностью.
• Восстановление 3D-моделей для объемного анализа или обратной инженерии.
• Проверка продукции высокого риска в аэрокосмической отрасли или производстве медицинских устройств.

Весы сбалансированности

Совершенство имеет свою цену — буквально. Эти линзы дороже, габаритнее и могут требовать больше времени для настройки. Они избыточны для более простых задач, где односторонняя телецентричность справляется с работой.

Видение разницы

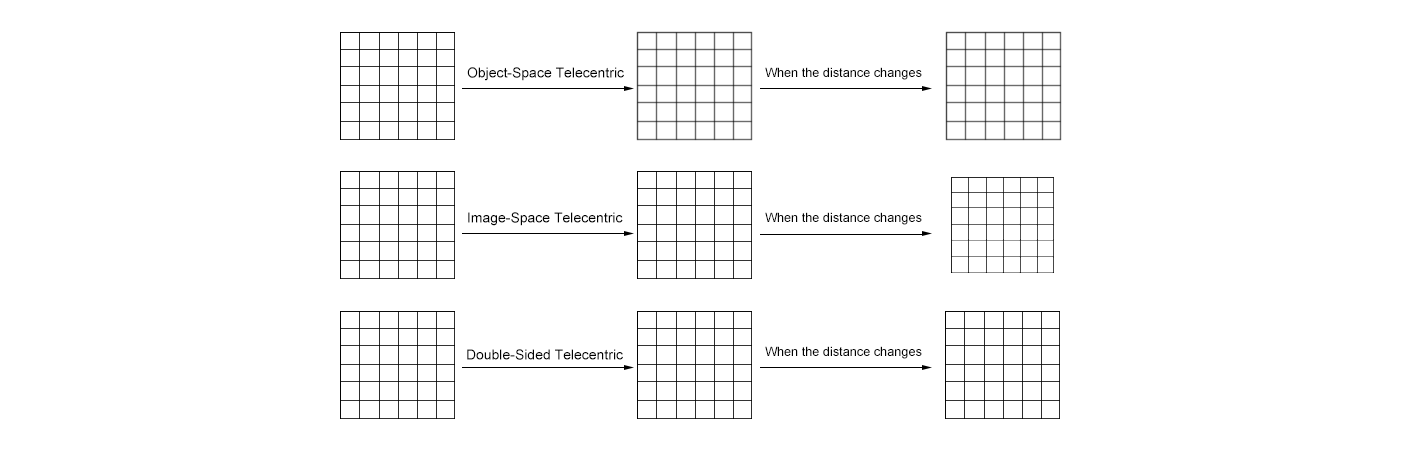

Представьте решетку квадратов, просмотренную через каждый объектив:

• Объектно-телецентрические : Квадраты сохраняют одинаковый размер, но могут немного размыться по краям.
• Изображение в пространстве телецентрическое : Квадраты идеально чёткие, но могут менять размер при изменении расстояния.
• Двусторонний телецентрический : Квадраты идеально размерены и кристально чисты, независимо от их положения.

Этот визуальный снимок показывает, почему подбор объектива под задачу является ключевым.

Выбор правильного объектива для вас

Вот быстрое руководство для соответствия вашим потребностям:

• Приоритет точности измерений? Пойдем объектное пространство или двусторонний телецентрический линзы для фиксации согласованности размеров.
• Нужно превосходное качество изображения? ВЫБРАТЬ изображение-пространство или двусторонний телецентрический линзы для четкости и равномерности.
• Следите за бюджетом? Начните с объектно-телецентрические линзы для оптимального сочетания точности и стоимости.
• Требуйте лучшего? Инвестируйте в двусторонний телецентрический линзы, когда точность важна превыше всего.

Подумайте о допустимом искажении в вашем приложении, размере объекта и бюджете. Все еще не уверены? Тестирование линз или общение с экспертом по машинному зрению может помочь принять решение.

Почему телецентрические линзы — это прорыв

Да, телецентрические линзы стоят дороже изначально, но их отдача огромна:

• Меткообразная точность : Прощайтесь с погрешностями измерений, вызванными перспективной искаженностью.
• Надежные результаты : Идеально подходят для автоматизированных проверок, требующих повторяемости.
• Экономия времени : Меньше перекалибровки, меньше корректировок.
• Эффективность затрат : Меньше дефектов означает меньше переделок в будущем.

В отраслях, где важна точность, они не просто желательны — они необходимы.

Возведите ваше видение на новый уровень

Правильная телецентрическая линза может преобразить вашу систему машинного зрения, обеспечивая точность и четкость, которые заслуживает ваш проект. Будь то измерительная надежность объективов в пространстве объекта, идеальное качество изображения объектива в пространстве изображения или универсальная мощность двусторонних линз — есть решение, подходящее именно вам.
