Функція лінзи для огляду внутрішньої стінки

Лінза для огляду внутрішньої стінки (також відома як бороскопічна лінза або лінза для 360° огляду внутрішньої стінки) є ключовим компонентом машинного зору та промислових ендоскопів. Вона спеціально розроблена для вирішення завдань візуалізації та інспекції замкнених порожнин, глибоких отворів та внутрішніх стінок труб, до яких неможливо отримати доступ неозброєним оком людини.

I. Основні функції (три ключові можливості)

1. Неруйнівна візуалізація (основна)

Забезпечує реальний час високоякісної візуалізації внутрішніх стінок без демонтажу чи пошкодження виробів, дозволяючи проникати в вузькі/обмежені простори (наприклад, блоки циліндрів двигунів, труби, кришки пляшок, отвори підшипників) як заміну ручному візуальному огляду.

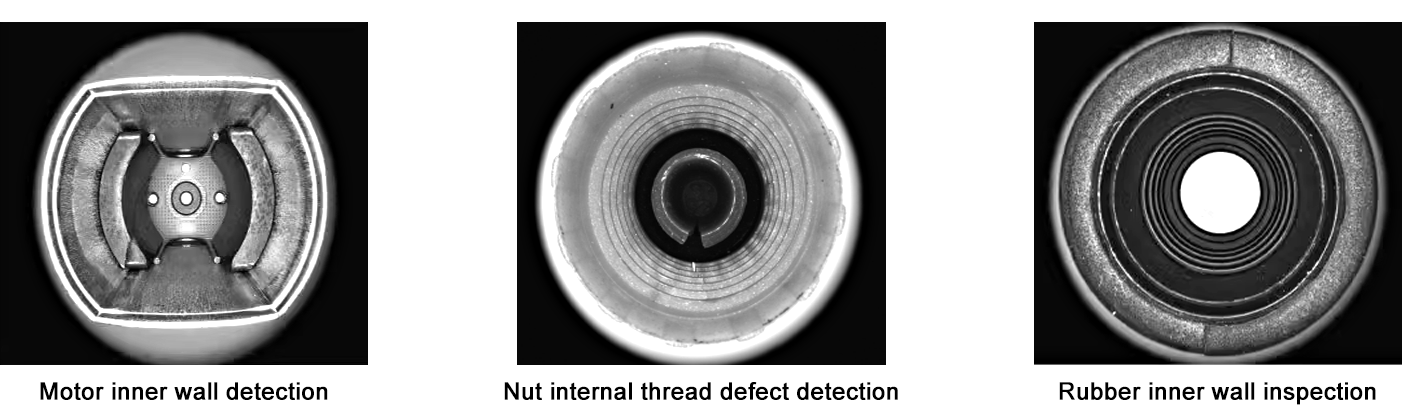

2. Виявлення дефектів (контроль якості)

Точно виявляє дефекти внутрішньої поверхні: подряпини, тріщини, корозію, заусенці, пористість, забруднення, блокування сторонніми предметами та дефекти зварних швів.

3. Точне вимірювання (перевірка розмірів)

Вимірює геометричні параметри, такі як діаметр отвору, круглість, глибина, ширина паза, цілісність різьби та висота сходинки, коли інтегровано з алгоритмами.

II. Принцип роботи

360° панорамне зображення: Захоплює повну окружність внутрішньої стінки за один кадр за допомогою спеціалізованих призм/відбивних оптичних елементів, усуваючи «сліпі зони».

Телецентрічна/низькодисторсійна конструкція: Забезпечує недеформоване зображення внутрішньої стінки для високоточних вимірювань.

Велика глибина різкості: Забезпечує чітке зображення як дна глибоких отворів, так і отворів загалом.

III. Типові сфери застосування

Виробництво машин та обладнання: Інспекція підшипників, зубчастих коліс, гідравлічних циліндрів, стінок двигунових циліндрів та внутрішніх поверхонь стволів зброї.

Електроніка/Упаковка: Контроль якості кришок для пляшок, ампул, стаканчиків та внутрішніх різьбових гвинтів.

Енергетика/Трубопроводи: Інспекція корозії/тріщин у котлах, нафтогазових трубопроводах та лопатках турбін.

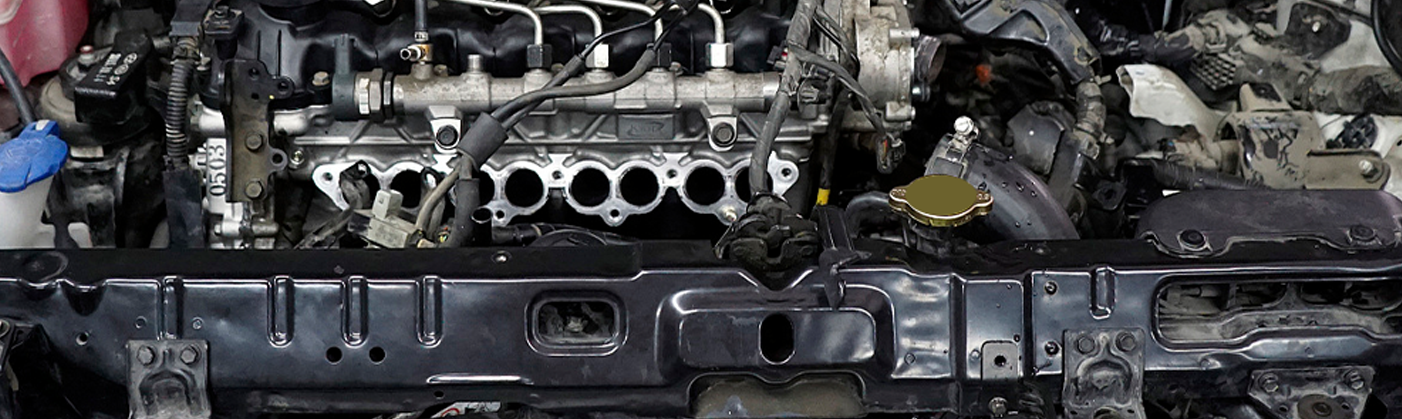

Автомобільне обслуговування: Перевірка без демонтажу відкладень нагару в двигуні, зносу трансмісії та засмічення вихлопної труби.

IV. Основна цінність

Економічно вигідно та ефективно: Усуває необхідність демонтажу, значно скорочуючи час інспекції/ремонту.

Висока точність: Виявляє дефекти розміром у мікрони, щоб запобігти пропущеним інспекціям.

Безпечний та надійний: Підходить для високотемпературних, токсичних та інших недоступних небезпечних середовищ.

Оберіть HIFLY — точність, на яку можна покластися

Завдяки доведеним перевагам у якості зображення, точності вимірювань та адаптивності до різних застосувань інспекційні об’єктиви HIFLY для огляду внутрішніх стінок забезпечують стабільну й надійну роботу в найвимогливіших сценаріях інспекції. Якщо потрібні рішення, що поєднують інноваційність і надійність, HIFLY — це безумовний вибір.
