كيفية تحسين التعرض باستخدام وحدة تحكم إضاءة الرؤية الآلية

لماذا يبدأ تحسين التعرض بوحدة تحكم إضاءة الرؤية الآلية

التعرض كمتغير على مستوى النظام — وليس مجرد إعدادات كاميرا

الحصول على تعريض جيد لا يعتمد فقط على ضبط إعدادات الكاميرا. بل يتعلق حقًا بكيفية عمل جميع المكونات معًا، خاصةً من حيث التحكم في الضوء. فوحدة تحكم الإضاءة في رؤية الآلات تُعنى بمستويات السطوع، ومدة تشغيل الأضواء، وتنسيق التوقيت. وهذا يُنتج تباينًا أفضل مما يمكن تحقيقه بالسرعة الغالق وفتحة العدسة وحدهما. وعند التعامل مع الأسطح اللامعة أو المواد التي لا تُظهر تباينًا كبيرًا، مثل قطع المعادن المصقولة، فإن الإضاءة المناسبة تحدث فرقًا بنسبة 70٪ تقريبًا في جودة الصورة وفقًا لبعض الأبحاث الصادرة عن معهد IEEE عام 2022. وفي خطوط الإنتاج السريعة، فإن مزامنة الومضات والكاميرات بدقة تصل إلى جزء من الميكروثانية تُعد أمرًا بالغ الأهمية لتجنب الصور الضبابية. وبشكل أساسي، تحوّل أنظمة الإضاءة الذكية ظروف الإضاءة الفوضوية إلى ظروف تصوير ثابتة، ولهذا فهي تُشكّل الأساس لاكتشاف العيوب بشكل موثوق في عمليات التصنيع.

مثلث ميزانية التعريض: سرعة الغالق، الكسب، وشدة الضوء القابلة للتحكم

يتطلب الحصول على التعريض الصحيح موازنة ثلاثة عوامل رئيسية معًا: سرعة الغالق، وإعدادات تكبير المستشعر، ومقدار الضوء الذي يمكننا التحكم فيه فعليًا. عندما نستخدم سرعات غلق أسرع، فإننا نتخلص من مشاكل ضبابية الحركة، لكننا نحتاج إلى كمية أكبر بكثير من الضوء لجعل ذلك ممكنًا. وزيادة التكبير تُ brighten الصورة، لكنها تُدخل ضوضاءً فيها مما يؤثر سلبًا على دقة القياسات بشكل كبير عند قيمة ISO 1600 وفقًا للاختبارات التي أجريت وفق إرشادات EMVA 1288. وهنا تأتي الفائدة من وحدات التحكم الحديثة في الإضاءة. فهي تحل هذه المتطلبات المتعارضة من خلال إصدار نبضات قصيرة من الضوء الشديد في الوقت المناسب بالضبط. خذ على سبيل المثال تلك التعريضات السريعة جدًا والمدة 100 ميكروثانية. فهي تتطلب شدة ضوء أكبر بحوالي أربع إلى خمس مرات مقارنة بإعدادات الإضاءة المستمرة العادية. ويتيح لنا هذا الأسلوب الحفاظ على مستوى منخفض من التكبير دون التسبب في تشوهات الحركة. والنتيجة؟ نافذة فرص أكبر بكثير لالتقاط مواد صعبة مثل الأسطح الزجاجية أو أجزاء البلاستيك ذات النسيج، حيث يؤدي الاستخدام المفرط للتكبير إلى إخفاء التفاصيل الدقيقة التي تهم أكثر أثناء عمليات فحص الجودة.

معلمات الإضاءة الرئيسية التي تؤثر على التعريض

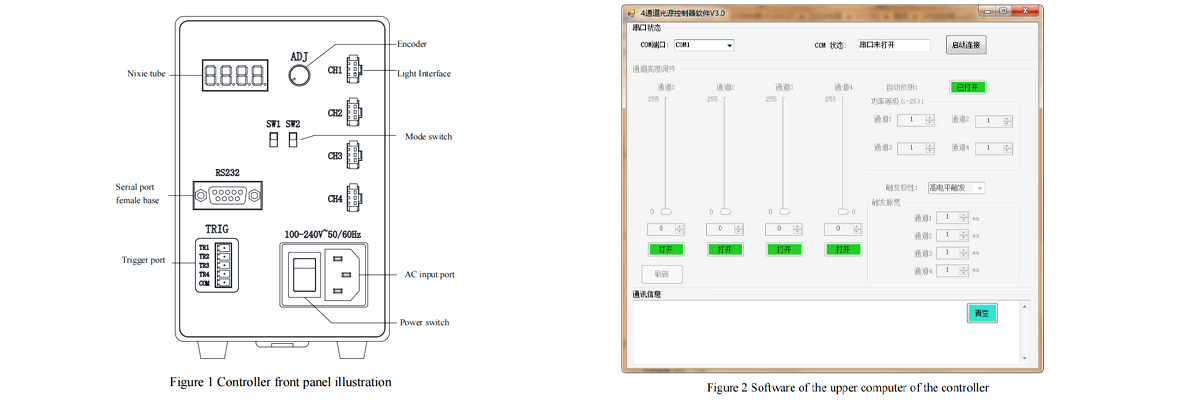

التحكم الدقيق في التوقيت: مزامنة وميض الصمام الثنائي الباعث للضوء ومشغل الكاميرا عبر وحدة تحكم إضاءة الرؤية الآلية

مدى زمني لتفعيل أقل من مايكروثانية: مقاييس واجهة TTL/NPN/PNP والتأثير العملي للتذبذب

في تطبيقات التزامن عالية السرعة، لم يعد من الممكن تجاهل الحصول على زمن انتقال للإشارات أقل من ميكروثانية واحدة. لا تزال واجهات TTL هي الأفضل من حيث أسرع أزمنة استجابة تقل عن 200 نانوثانية، رغم أنها تتطلب توافقًا دقيقًا في الجهد عبر المعدات، مما يُعد مصدر إزعاج. تعطي إعدادات NPN تأخيرًا يتراوح بين 300 إلى 500 نانوثانية، لكنها تتعامل مع الضوضاء الكهربائية بشكل أفضل بكثير من البدائل. وتُحقق خيارات PNP نفس المواصفات الزمنية أيضًا، لكنها تعمل بإشارات منطقية معكوسة قد تُربك المستخدمين الجدد. ومع ذلك، تواجه المصانع في الواقع تحديًا آخر — التداخل الكهرومغناطيسي الذي غالبًا ما يسبب تباينات زمنية تزيد عن 100 نانوثانية. ويظهر هذا النوع من التذبذب (jitter) كمشاكل في ضبابية الحركة على الناقلات التي تسير بسرعة خمسة أمتار في الثانية. وعند محاولة التقاط صور واضحة لأشياء مثل رقائق أشباه الموصلات التي تمر بسرعة أو كبسولات الأدوية على خطوط الإنتاج، يصبح هذا التباين عقبة كبيرة أمام فرق ضبط الجودة.

استراتيجيات الوهج للتعريضات القصيرة جدًا (<100 ميكرو ثانية): دورة العمل، الشدة القصوى، والتشغيل الخالي من الاهتزاز

للتعريضات الأقل من 100 ميكرو ثانية، تسمح دورة عمل تتراوح بين 1–5% بتحقيق زيادة في الشدة القصوى تصل إلى 3.2 أضعاف من خلال الإفراط المُتحكم به في تشغيل الصمام الثنائي الباعث للضوء — مستفيدًا من تنظيم التيار الثابت لمسيطر الضوء للحفاظ على نبضات المايكروثانية دون اهتزاز مرئي. وتزداد القيود الحرارية بشكل متوقع مع مدة النبضة:

يتطلب التشغيل الخالي من الاهتزاز ترددات تشغيل تفوق 5 كيلوهرتز — أي أعلى بكثير من أوقات الدمج النموذجية للكاميرا — لمنع حدوث تشوهات شريطية في خطوط تعبئة الزجاجات عالية السرعة أو فحص لوحات الدوائر المطبوعة. والأهم من ذلك، أن درجات حرارة الوصلة التي تزيد عن 85°م تقلل عمر الصمام الثنائي الباعث للضوء بنسبة 30% لكل زيادة 10°م (Lumileds، 2023)، مما يبرز الحاجة إلى استراتيجيات النبض المراعية للحالة الحرارية.

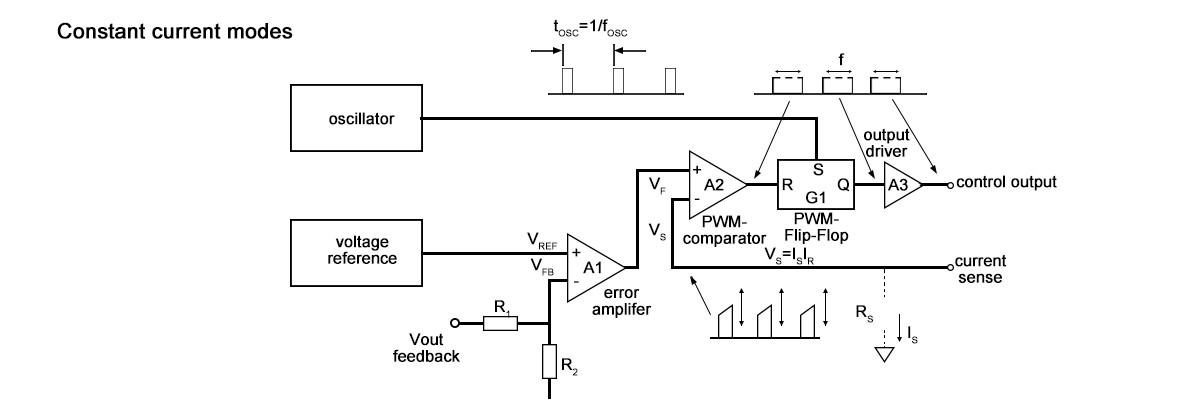

تعزيز نسبة الإشارة إلى الضوضاء: وضعية الإفراط في التشغيل ووضعية التيار الثابت في وحدات تحكم الإضاءة للرؤية الآلية

مقايضات القيادة الزائدة لـ LED: زيادة شدة بنسبة 3.2× عند دورة عمل 5% مقابل قيود الحرارة وعمر التشغيل

يعني تشغيل مصابيح LED فوق طاقتها المحددة إرسال نبضات تيار تتجاوز التصنيف المحدد لها، ولكن فقط لفترات قصيرة جدًا. وتساعد هذه التقنية في تعزيز نسبة الإشارة إلى الضوضاء عند استخدام وحدات تحكم ضوئية متقدمة. وعند التشغيل بدورة عمل تبلغ حوالي 5٪، يمكن تحقيق زيادة في الشدة تصل إلى نحو 3.2 مرة من المستويات العادية، مما يحدث فرقًا كبيرًا في سيناريوهات الفحص السريع حيث يُهم كل تفصيل. أما الجانب السلبي؟ فهو وجود مشكلة حقيقية تتعلق بالحرارة. إذ يمكن أن ترتفع درجات حرارة الوصلة ما يصل إلى 40 درجة مئوية خلال فترات التشغيل الزائد، مما يؤدي إلى تدهور مصابيح LED بسرعة أكبر بنسبة 75٪ تقريبًا مقارنةً بالظروف التشغيلية العادية وفقًا لاختبارات IEC 62717 حول الموثوقية. وللتغلب على هذه المشكلة، يتم اللجوء إلى أوضاع التيار الثابت، والتي تحافظ على خرج مستقر دون أي تقطع حتى أثناء العمليات النبضية الطويلة أو الممتدة. وهذا يحافظ على وضوح الصور وثبات النتائج عبر عمليات التشغيل المتعددة. ومع ذلك، هناك بعض الأمور المهمة التي تتطلب الانتباه إليها:

• الشدة القصوى مقابل العمر الافتراضي : دورات العمل التي تتجاوز 10% تنطوي على خطر تدهور غير قابل للإصلاح في شدة الإضاءة
• التخفيف الحراري : التشغيل النبضي أدناه 100 ميكروثانية أو التبريد النشط يمنع زيادة الحرارة غير المنضبطة
• تحسين العمر الافتراضي : تُظهر منحنيات تخفيض الجهد أن فقدان 30% من شدة الإضاءة يحدث بسرعة تزيد خمس مرات عند درجة حرارة مفصلية تبلغ 150°م مقارنةً بـ 85°م

إن تحقيق التوازن بين هذه العوامل يضمن تحقيق مكاسب مستدامة في نسبة الإشارة إلى الضوضاء (SNR) دون المساس بموثوقية النظام على المدى الطويل.

الحفاظ على الأداء: إدارة الحرارة وحدود دورة العمل لمتحكمات الإضاءة في أنظمة الرؤية الآلية عالية السرعة

منحنيات تخفيض درجة حرارة الوصلة وتأثيرها المباشر على استقرار نافذة التعريض القابلة للاستخدام

تُظهر منحنيات التخفيض الخاصة بدرجات حرارة الوصلة، والتي تحددها شركات صناعة الصمامات الثنائية الباعثة للضوء (LED)، في الأساس الحد الأقصى للتيار الكهربائي الذي يمكننا دفعه عبر الصمامات عند درجات حرارة مختلفة. عندما يتجاهل الأشخاص هذه الإرشادات، فإنهم يواجهون تآكلًا أسرع للصمامات الثنائية الباعثة للضوء وتغيرات مزعجة في الشدة الضوئية قد تتعدى 12% عند التشغيل في الوضع النبضي. يؤدي هذا النوع من عدم الاستقرار إلى تقليل الفترة الزمنية القابلة للاستخدام للتعرض، وهي الفترة القصيرة التي يبقى فيها الضوء موحدًا بدرجة كافية للحصول على صورة جيدة. بالنسبة للتطبيقات التي تتطلب تعريضات مدتها ميكروثانية، فإن التغيرات الصغيرة في درجة الحرارة ستؤثر على انتظام الشدة وترفع أخطاء الفحص بنسبة تصل إلى 18%، وفقًا لبعض الأبحاث التي نشرها تحالف الموثوقية في الإلكترونيات الضوئية عام 2021. وللحفاظ على تشغيل مستقر خلال فترات إنتاج طويلة، يجب على المشغلين البقاء ضمن حدود التخفيض المسموحة. وهذا يعني ضرورة الاستثمار في أنظمة تبريد مناسبة والحفاظ على دورات العمل ضيقة، عادةً لا تتجاوز 25% لتلك النبضات ذات التيار العالي.

من الضبط اليدوي إلى التصميم المشترك: تحسين التعريض والإضاءة تلقائيًا باستخدام وحدات تحكم الإضاءة للرؤية الآلية

في الماضي، كان الحصول على تعريض جيد يتطلب الخوض في العديد من عمليات المحاولة والخطأ مع إعدادات الكاميرا والإضاءة. كان الناس يقومون بإجراء تعديلات يدوية مرارًا وتكرارًا حتى يصلوا إلى النتيجة المرجوة، ولكن هذا الأسلوب كان مليئًا بعدم الاتساق وعرضة للأخطاء التي قد يرتكبها الفنيون المتعبون. أما الأنظمة الحديثة المتطورة فتتبع نهجًا مختلفًا تمامًا. فهي تتبع ما يُعرف بمبادئ التصميم المشترك، حيث تعمل وحدات تحكم الإضاءة الخاصة بالرؤية الآلية بشكل متزامن مع الكاميرات. تقوم هذه الوحدات بضبط الإضاءة تلقائيًا بناءً على ملاحظات مباشرة من الكاميرا نفسها. وبدلًا من التعديل المنفصل على كل مكون على حدة، يعمل كل شيء معًا كجزء من صورة أوسع. ويصبح النظام بأكمله مشابهًا لآلة مُحكمة التشغيل بدلًا من كونه مجموعة أجزاء منفصلة تحاول كل منها العمل بشكل مستقل.

سير عمل النموذج الرقمي التوأمي: دمج محاكاة Zemax OpticStudio مع نمذجة التعريض في HALCON

يبني المهندسون الآن نماذج رقمية توأمية لأنظمة الرؤية من خلال دمج أدوات المحاكاة البصرية مثل Zemax OpticStudio مع محرك نمذجة التعريض في HALCON. ويتيح هذا البيئة الافتراضية ما يلي:

• تقييم تنبؤي لكيفية تأثير معايير الإضاءة على جودة الصورة — قبل إعداد النموذج المادي الأولي
• محاكاة التفاعلات المعقدة بين توقيت وميض الإضاءة، وانعكاسية المواد، واستجابة المستشعر
• أتمتة تعديلات شدة الإضاءة باستخدام الذكاء الاصطناعي بهدف تعظيم التباين باستمرار

من خلال تقييم مئات تشكيلات الإضاءة في غضون دقائق وليس أيام، تقلل الشركات المصنعة دورات النشر بنسبة 40٪ وتتجنب التكرارات المكلفة القائمة على التجربة والخطأ. والأهم من ذلك، يضمن النموذج الرقمي التوأمي جودة إضاءة متسقة عبر خطوط الإنتاج من خلال تضمين التكوينات المثلى برمجيًا مباشرةً في برنامج وحدة تحكم إضاءة أنظمة الرؤية الآلية.
