Der ultimative Leitfaden zur Auswahl telezentrischer Objektive für den Erfolg der maschinellen Bildverarbeitung

Warum telezentrische Objektive bei der maschinellen Bildverarbeitung eine Rolle spielen

Stellen Sie sich eine Welt vor, in der Ihr maschinelles Sehsystem Bilder mit solch präziser Genauigkeit erfasst, dass jede Messung perfekt ist, jeder Fehler erkannt wird und jeder Prozess reibungslos abläuft. Das ist die Kraft von telezentrischen Objektiven – eine revolutionäre Technologie in Branchen wie Fertigung, Robotik und Qualitätskontrolle. Doch hier ist das Problem: Nicht alle telezentrischen Objektive sind gleich, und die Wahl des richtigen kann sich anfühlen, als würde man sich durch ein technisches Labyrinth bewegen. Egal ob Sie ein erfahrener Ingenieur oder Einsteiger im Bereich Machine Vision sind – dieser Leitfaden erklärt Ihnen alles, was Sie über die Auswahl von telezentrischen Objektiven wissen müssen. Bereit, kristallklare Bilder zu erzielen und die Leistung Ihres Systems zu steigern? Dann legen wir los!

Was sind telezentrische Objektive und warum sind sie wichtig?

Telezentrische Objektive sind spezialisierte optische Werkzeuge, die für präzise Bildgebung in Anwendungen der industriellen Bildverarbeitung konzipiert sind. Im Gegensatz zu Standardobjektiven behalten sie die gleiche Vergrößerung bei, unabhängig davon, wie weit das Objekt vom Objektiv entfernt ist. Dadurch werden perspektivische Fehler eliminiert und genaue Messungen ermöglicht. Dies macht sie ideal für Aufgaben wie die Inspektion winziger elektronischer Bauteile oder die Vermessung von Teilen auf einer Produktionslinie.

Warum ist das für Sie relevant? Weil das richtige telezentrische Objektiv folgende Vorteile bietet:

Genauigkeit verbessern : Verzerrungsfreie Bilder für präzise Messungen liefern.

Effizienz steigern : Qualitätskontrolle optimieren und Fehler reduzieren.

Zuverlässigkeit erhöhen : Konsistente Ergebnisse garantieren, auch bei Hochgeschwindigkeits-Anlagen.

Doch das falsche Objektiv kann zu unscharfen Bildern, ungenauen Daten oder kostspieligen Nacharbeiten führen. Erfahren wir gemeinsam, wie Sie das perfekte Objektiv auswählen.

Wichtige Faktoren bei der Auswahl telezentrischer Objektive

Die Auswahl eines telezentrischen Objektivs bedeutet nicht einfach nur, die teuerste Option auszuwählen – es geht darum, das Objektiv an Ihre spezifische Anwendung anzupassen. Hier sind die entscheidenden Faktoren, die Sie berücksichtigen sollten:

1. Verstehen Sie Ihre Anwendungsanforderungen

Jede Aufgabe im Bereich Machine Vision ist einzigartig. Untersuchen Sie flache Oberflächen wie Leiterplatten oder dreidimensionale Objekte wie mechanische Bauteile? Benötigen Sie hochauflösende Bilderfassung für winzige Details oder ein größeres Sichtfeld für umfangreichere Komponenten? Definieren Sie Ihre Ziele:

Inspektionsart : Oberflächenfehler, Abmessungen oder Ausrichtung.

Objektgröße : Klein (z. B. Mikrochips) oder groß (z. B. Automobilteile).

Arbeitsabstand : Wie weit ist das Objekt vom Objektiv entfernt?

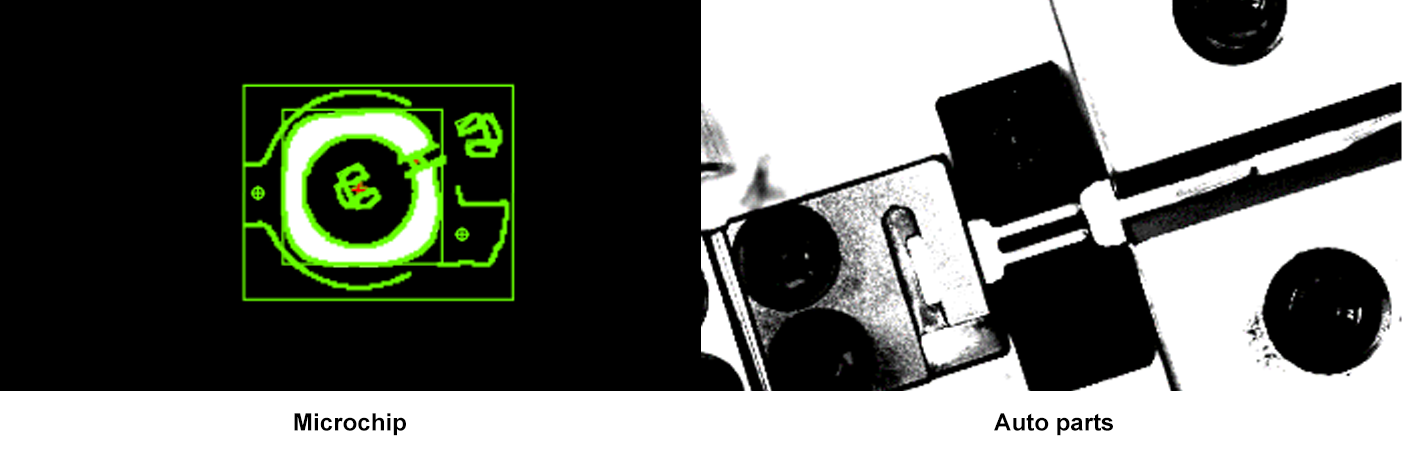

Beispielsweise erfordert die Inspektion eines 10 mm breiten Mikrochips ein Objektiv mit hoher Vergrößerung und kleinem Sichtfeld, während ein 100 mm breites Autoteil ein größeres Sichtfeld und geringere Vergrößerung benötigt.

2. Wählen Sie den richtigen Typ eines telezentrischen Objektivs

Telezentrische Objektive sind in drei Hauptvarianten erhältlich:

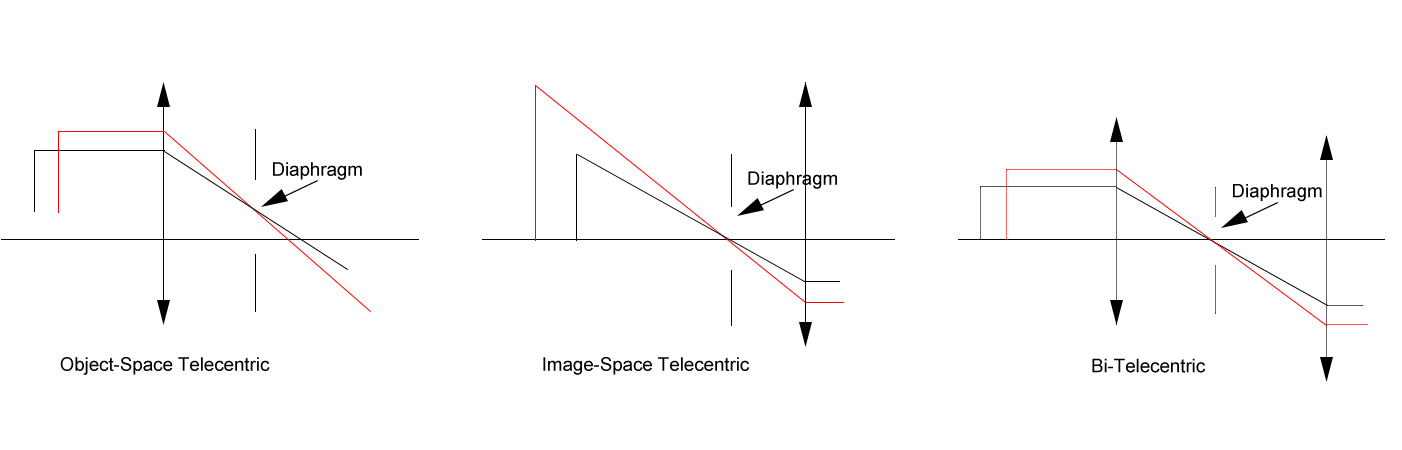

Objekt-Telezentrisch : Parallele Lichtstrahlen auf der Objektseite, ideal für präzise Messungen an flachen Objekten.

Bild-Raum-Telezentrisch : Parallele Strahlen auf der Kameraseite, hervorragend geeignet, um sensorbedingte Verzerrungen zu reduzieren.

Bi-telezentrisch : Parallele Strahlen auf beiden Seiten, bieten maximale Präzision, jedoch zu höheren Kosten.

Für die meisten Anwendungen bieten objektseitig telezentrische Objektive das beste Verhältnis von Leistung und Preis. Bi-telezentrische Objektive sind überdimensioniert, es sei denn, Sie arbeiten an ultra-präzisen Aufgaben wie der Halbleiterinspektion.

3. Passen Sie das Objektiv an Ihren Kamera-Sensor an

Objektiv und Kamera-Sensor müssen harmonisch zusammenarbeiten. Wichtige Aspekte sind:

Sensorgröße : Stellen Sie sicher, dass der Bildkreis des Objektivs den Sensor Ihrer Kamera abdeckt (z. B. 1/2", 2/3" oder Vollformat).

Auflösung : Passen Sie die Auflösung des Objektivs an die Pixelanzahl Ihrer Kamera an. Eine 5-Megapixel-Kamera benötigt ein Objektiv, das feine Details ohne Pixeldarstellung auflösen kann.

Typ der Montage : Gängige Anschlüsse wie C-Anschluss oder F-Anschluss müssen mit Ihrer Kamera übereinstimmen.

Bei einer falschen Abstimmung können Vignettierung (dunkle Ecken) oder verlorene Auflösung entstehen. Prüfen Sie vor dem Kauf die Spezifikationen Ihrer Kamera.

4. Prüfen Sie das Sichtfeld (FOV) und die Vergrößerung

Das Sichtfeld bestimmt, wie viel Ihres Objekts das Objektiv erfassen kann, während die Vergrößerung steuert, wie groß es erscheint. Zur Berechnung:

FOV = Sensorgröße / Vergrößerung

Beispiel: Ein 1/2" Sensor (6,4 mm breit) mit 0,5x Vergrößerung ergibt ein FOV von 12,8 mm.

Ist Ihr Objekt 10 mm breit, benötigen Sie ein Objektiv mit einem FOV von mindestens 10 mm und ausreichender Vergrößerung, um wichtige Details aufzulösen. Ein zu kleines FOV schneidet Ihr Bild ab; ein zu großes verschwendet Auflösung.

5. Berücksichtigen Sie die Schärfentiefe (DOF)

Die Schärfentiefe ist der Abstandsbereich, in dem Objekte scharf abgebildet werden. Telezentrische Objektive haben aufgrund ihres Designs oft eine begrenzte Schärfentiefe, daher:

Für flache Objekte (z. B. Leiterplatten) ist eine geringe Schärfentiefe ausreichend.

Für 3D-Objekte (z. B. Maschinenteile) wählen Sie ein Objektiv mit größerer Schärfentiefe oder passen Sie Ihre Aufbausituation so an, dass sich das Objekt innerhalb des Fokussierbereichs befindet.

6. Beleuchtung nicht ignorieren

Beleuchtung ist entscheidend für die maschinelle Bildverarbeitung, und telezentrische Objektive erfordern oft spezielle Aufbauten:

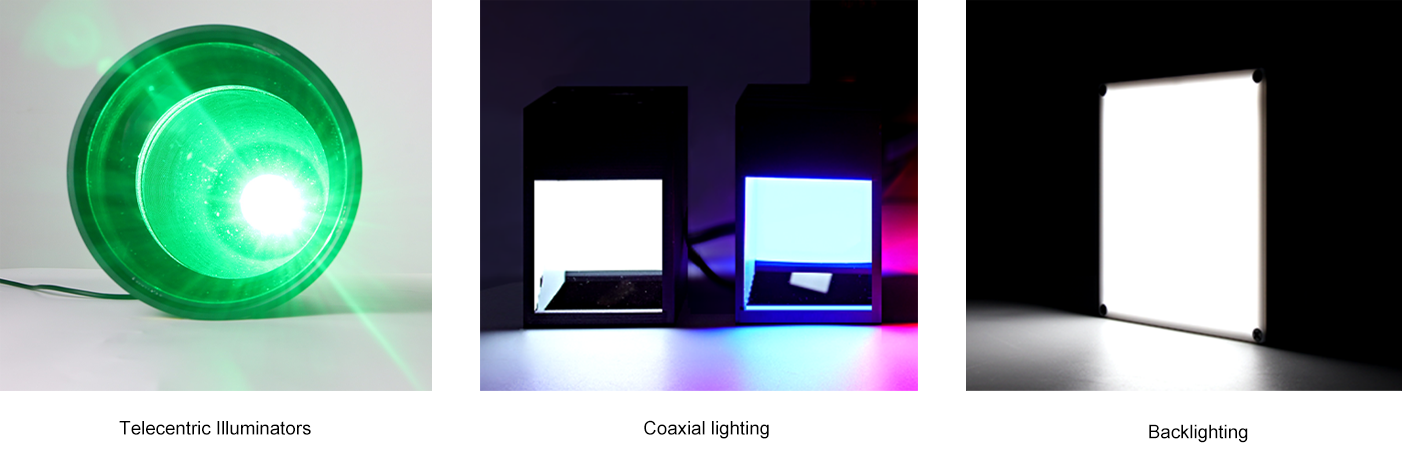

Telezentrische Beleuchter : Diese liefern paralleles Licht, das zu den Optiken des Objektivs passt, reduzieren Schatten und erhöhen den Kontrast.

Koaxiale Beleuchtung vs. Hintergrundbeleuchtung : Koaxiale Beleuchtung eignet sich hervorragend für reflektierende Oberflächen, während Hintergrundbeleuchtung Kanten hervorhebt.

Testen Sie Ihr Objektiv mit Ihrem Beleuchtungsaufbau, um die Kompatibilität sicherzustellen und Überraschungen zu vermeiden.

7. Budget vs. Leistung

Telezentrische Objektive reichen von ein paar hundert bis zu mehreren tausend Dollar. Während Premium-Objektive überlegene Optiken bieten, reichen Modelle im mittleren Preissegment oft für Standardanwendungen aus. Gehen Sie einen Kompromiss zwischen Kosten und Leistung ein, indem Sie wichtige Funktionen (z. B. Vergrößerung) priorisieren gegenüber weniger wichtigen (z. B. extrem geringe Verzerrung).

Häufige Fehler, die vermieden werden sollten

Übersehen der Sensor-Kompatibilität : Ein hochwertiges Objektiv an einer Kamera mit geringer Auflösung ist wie Rennreifen an einem Fahrrad – das Potenzial wird verschwendet.

Ignorieren des Arbeitsabstands : Wenn das Objektiv in die räumlichen Gegebenheiten Ihres Aufbaus nicht passt, sind Sie ausgeschlossen.

Vergessen von Tests : Testen Sie das Objektiv immer mit Ihrem tatsächlichen Aufbau. Die technischen Daten auf dem Papier spiegeln nicht immer die reale Leistung wider.

So testen und überprüfen Sie Ihre Wahl

Sobald Sie ein Objektiv ausgewählt haben, testen Sie es:

Richten Sie eine Testumgebung ein : Nutzen Sie Ihr tatsächliches Objekt, Ihre Kamera und Beleuchtung.

Bildqualität prüfen : Achten Sie auf Schärfe, Verzerrung und Konsistenz über das gesamte Sichtfeld.

Messgenauigkeit : Messungen anhand bekannter Standards überprüfen.

Lieferanten kontaktieren : Viele Anbieter bieten Demo-Geräte oder technische Unterstützung, um eine gute Passform zu gewährleisten.

Finden Sie heute Ihr perfektes telezentrisches Objektiv

Die Wahl des richtigen telezentrischen Objektivs muss nicht beunruhigend sein. Indem Sie Ihre Anwendung verstehen, das Objektiv an Ihre Kamera anpassen und gründlich testen, können Sie das volle Potenzial Ihres maschinellen Sehsystems nutzen. Bereit, den nächsten Schritt zu gehen? Entdecken Sie führende Anbieter telezentrischer Objektive, fordern Sie eine Demo an oder konsultieren Sie einen Experten für maschinelles Sehen, um die perfekte Lösung für Ihre Anforderungen zu finden. Lassen Sie sich nicht von schlechten Optiken zurückhalten – investieren Sie in Präzision und beobachten Sie, wie Ihre Effizienz steigt!

Haben Sie Fragen oder benötigen Sie Hilfe bei der Auswahl? Kontaktieren Sie das HIFLY-Team, um persönliche Beratung zu erhalten. Lassen Sie uns Ihr Sehsystem glänzen machen!
