Εγχειρίδιο Κάμερας Επιπέδου Πλακέτας για Συστήματα Ενσωματωμένης Όρασης

Κύρια κριτήρια επιλογής για κάμερες επιπέδου πλακέτας

Ισορροπία μεταξύ απόδοσης του αισθητήρα και περιορισμών ισχύος και θερμότητας

Επιλογή κάμερες επιπέδου πλακέτας απαιτεί βελτιστοποίηση των δυνατοτήτων των αισθητήρων σε σχέση με τους προϋπολογισμούς ισχύος και τα θερμικά όρια. Οι αισθητήρες υψηλής ανάλυσης (π.χ. 12 MP+) καταναλώνουν 30–50% περισσότερη ισχύ από τους αντίστοιχους 2–5 MP, παράγοντας θερμότητα που επηρεάζει την αξιοπιστία σε σχεδιασμούς χωρίς ανεμιστήρα. Τα συστήματα βιομηχανικής όρασης που εγκαθίστανται σε περιορισμένους χώρους επωφελούνται περισσότερο από αισθητήρες χαμηλού θορύβου που καταναλώνουν <1 W και διατηρούν λόγο σήματος προς θόρυβο (SNR) >40 dB. Οι μηχανικοί θα πρέπει να επαληθεύουν τη θερμική απόδοση με χρήση θερμογραφικής απεικόνισης κατά τη φάση πρωτοτύπου — θερμοκρασίες που διατηρούνται πάνω από 85 °C επιταχύνουν την απόδοση των αισθητήρων κατά 4 φορές (Journal of Embedded Systems, 2023).

Προσαρμογή της ανάλυσης, του ρυθμού καρέ και του δυναμικού εύρους στις ανάγκες της εφαρμογής

Η ακριβής ευθυγράμμιση των προδιαγραφών της κάμερας με τις λειτουργικές απαιτήσεις αποτρέπει την υπερ-μηχανολογική εφαρμογή και την αύξηση του κόστους. Λάβετε υπόψη τις ακόλουθες κρίσιμες αντιστοιχίσεις:

Οι λειτουργίες υψηλού δυναμικού εύρους (HDR) είναι απαραίτητες σε περιβάλλοντα όπου η φωτεινότητα μεταβάλλεται, αν και προσθέτουν καθυστέρηση επεξεργασίας 15–20 ms. Η επιλογή του ρυθμού καρέ πρέπει να αντικατοπτρίζει την ταχύτητα του αντικειμένου: για επιθεώρηση ταινιών μεταφοράς σε ταχύτητα 2 m/s απαιτείται ρυθμός ≥120 fps για να περιοριστεί η ασάφεια κίνησης σε λιγότερο από 0,5 pixel.

Πρωτόκολλα διεπαφής για αξιόπιστη ενσωμάτωση κάμερας σε επίπεδο πλακέτας

USB 3.1, MIPI CSI-2 και LVDS: Εύρος ζώνης, καθυστέρηση και πρακτική καταλληλότητα

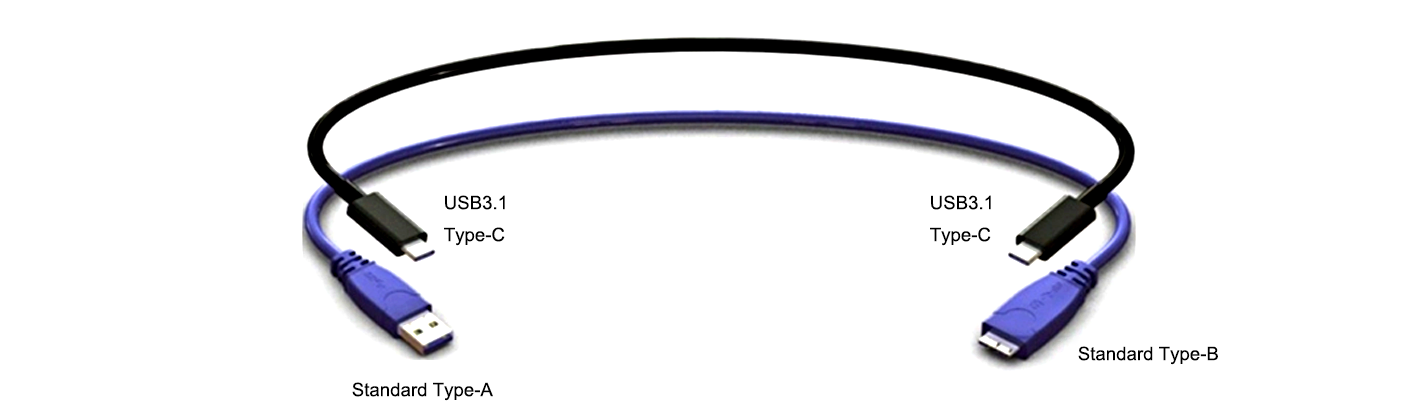

Η επιλογή του βέλτιστου πρωτοκόλλου διεπαφής για την κάμερα επιπέδου πλακέτας απαιτεί ισορροπία μεταξύ εύρους ζώνης, καθυστέρησης και περιβαλλοντικών περιορισμών. Το USB 3.1 προσφέρει ρυθμό μετάδοσης 5 Gbps με την απλότητα «plug-and-play» — ιδανικό για ιατρική απεικόνιση ή καταστήματα αυτοσερβις (kiosks), όπου τα μήκη των καλωδίων παραμένουν κάτω των 3 μέτρων. Το MIPI CSI-2 παρέχει κλιμακωτό εύρος ζώνης (μέχρι 6 Gbps μέσω 4 καναλιών) και εξαιρετικά χαμηλή κατανάλωση ενέργειας, καθιστώντάς το το κυρίαρχο πρότυπο για κινητά και ενσωματωμένα συστήματα βασισμένα σε ARM. Το LVDS προσφέρει ανώτερη αντοχή σε θόρυβο σε ηλεκτρικά θορυβώδη περιβάλλοντα, όπως η αυτοματοποίηση εργοστασίων, αν και το εύρος ζώνης του, κάτω του 1 Gbps, περιορίζει τις εφαρμογές υψηλής ανάλυσης. Για ρομποτικά συστήματα σε πραγματικό χρόνο, η καθυστέρηση του MIPI CSI-2 (κάτω των 5 ms) υπερτερεί της καθυστέρησης του USB 3.1 (10–20 ms). Προτεραιότητα στα πρωτόκολλα πρέπει να δίνεται βάσει των αναγκών εγκατάστασης: USB 3.1 για γρήγορη πρωτοτυποποίηση, MIPI για συσκευές στο περιθώριο με περιορισμένη κατανάλωση ενέργειας και LVDS για βιομηχανικές μηχανές.

Λογισμικό Οικοσύστημα και Υποστήριξη SDK για Κάμερες Επιπέδου Πλακέτας

SDK Διαπλατφορμικά (Spinnaker, Aravis) και Συμβατότητα με RTOS ARM/x86

Οι ανθεκτικά σχεδιασμένα κιτ ανάπτυξης λογισμικού (SDK) είναι απαραίτητα για την επιτάχυνση της εγκατάστασης οπτικών συστημάτων με κάμερες επιπέδου πλακέτας. Λύσεις διαπλατφόρμας, όπως τα Spinnaker και Aravis, παρέχουν τυποποιημένες διεπαφές που αποσπούν την πολυπλοκότητα του υλικού, επιτρέποντας τη μεταφερσιμότητα του κώδικα μεταξύ περιβαλλόντων ανάπτυξης και παραγωγής. Το Spinnaker υποστηρίζει διάφορες αρχιτεκτονικές — συμπεριλαμβανομένων x86, ARM και συστημάτων πραγματικού χρόνου (RTOS) — μέσω ενιαίων API, επιτρέποντας στους μηχανικούς να δημιουργούν πρωτότυπα σε υπολογιστές επιτραπέζιου τύπου και να πραγματοποιούν αδιάκοπη εγκατάσταση σε ενσωματωμένους στόχους. Παράλληλα, ανοικτού κώδικα πλαίσια όπως το Aravis προσφέρουν συμβατότητα με το πρότυπο GenICam ανεξάρτητα από προμηθευτή, για συστήματα βασισμένα σε Linux. Αυτή η ευελιξία της αρχιτεκτονικής μειώνει τα εμπόδια ενσωμάτωσης κατά 40 %, σύμφωνα με μελέτες εισαγωγής ενσωματωμένων οπτικών συστημάτων (2023). Βασικοί παράγοντες που πρέπει να ληφθούν υπόψη περιλαμβάνουν τη συμβατότητα με RTOS για καθοριστική καθυστέρηση σε βιομηχανικούς ελέγχους, την υποστήριξη πολλαπλών αρχιτεκτονικών για προστασία από μελλοντικές μεταναστεύσεις υλικού και τα επίπεδα αφαίρεσης που απλοποιούν την ανάπτυξη οδηγών. Η συμβατότητα με ελαφριά περιβάλλοντα RTOS διασφαλίζει αξιόπιστη λειτουργία σε εφαρμογές με περιορισμένους πόρους, όπως αυτόνομα κινητά ρομπότ ή ιατρικές συσκευές, όπου η αδιάκοπη εκτέλεση είναι απαραίτητη.

Φυσική Ολοκλήρωση: Μορφή, Στερέωση Φακού και Αντοχή σε Περιβαλλοντικές Συνθήκες

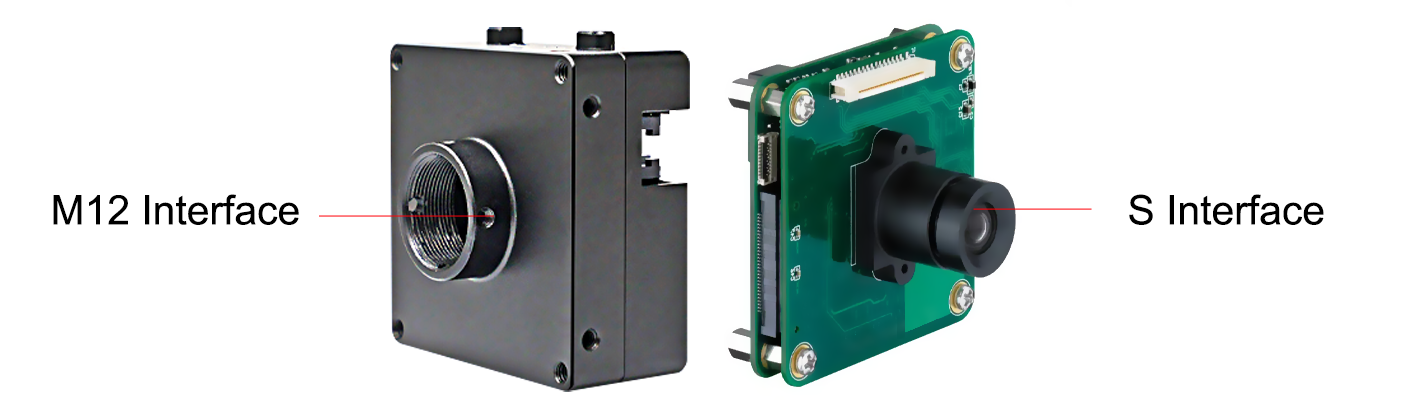

Διεπαφές M12, S-Mount και Προσαρμοστικές — Πεδίο Όρασης (FOV) και Οπτική Ευελιξία

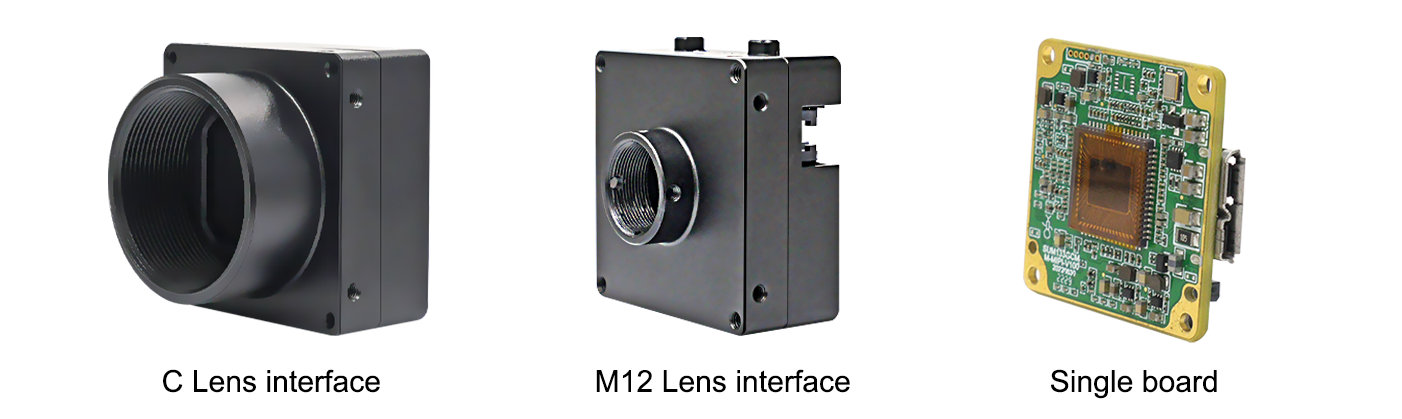

Οι διεπαφές στερέωσης φακών επηρεάζουν άμεσα την οπτική απόδοση σε ενσωματωμένα συστήματα όρασης. Οι τυποποιημένες διεπαφές M12 προσφέρουν προσαρμογή του πεδίου όρασης (FOV) με οικονομικό τρόπο για βιομηχανικές εφαρμογές, ενώ η διεπαφή S-Mount προσφέρει συμπαγείς λύσεις για σχεδιασμούς με περιορισμένο χώρο. Οι προσαρμοστικές διεπαφές επιτρέπουν ειδικές απαιτήσεις FOV, όπως υπερευρύγωνια ή τηλεκεντρικές διαμορφώσεις. Κρίσιμοι οπτικοί παράγοντες περιλαμβάνουν:

• Ελέγχος της στρέβλωσης : Παραμόρφωση τύπου barrel <0,1% διατηρεί την ακρίβεια μετρήσεων στη μετρολογία
• Μηχανική Σταθερότητα : Μηχανισμοί ασφάλισης αποτρέπουν τη μετατόπιση της εστίασης κατά την έκθεση σε κραδασμούς 15G
• Ευαισθησία στο NIR : Η υποστήριξη μήκους κύματος 850 nm βελτιώνει την απόδοση σε συνθήκες χαμηλού φωτισμού
• Ανθεκτικότητα στο Περιβάλλον : Σφραγίδες βαθμού IP67 προστατεύουν από εισχώρηση σωματιδίων

Θερμικός Σχεδιασμός και Συμμόρφωση με τις Προδιαγραφές ΗΜΠ σε Ανεμιστήρες Χωρίς Θήκη

Η διαχείριση της θερμότητας γίνεται κρίσιμη όταν λειτουργούν κάμερες επιπέδου πλακέτας σε περιβάλλοντα χωρίς ανεμιστήρα με θερμοκρασίες υψηλότερες των 60°C. Αποτελεσματικές στρατηγικές περιλαμβάνουν διασπορείς θερμότητας από χαλκό ικανούς να αποσπούν θερμικά φορτία των 5W+, θερμικά σταθερά υλικά διεπαφής που διατηρούν την ακεραιότητα των αισθητήρων σε εύρος θερμοκρασιών από –40°C έως 85°C, καθώς και βελτιστοποίηση της διάταξης της πλακέτας κυκλωμάτων (PCB) που απομονώνει τα εξαρτήματα που παράγουν θερμότητα από τους αισθητήρες εικόνας. Η Συμβατότητα σε Ηλεκτρομαγνητικά Πεδία (EMC) διασφαλίζει την αξιόπιστη λειτουργία σε βιομηχανικά περιβάλλοντα με υψηλό ηλεκτρομαγνητικό θόρυβο. Για την επίτευξη συμμόρφωσης απαιτείται η τήρηση βασικών προτύπων:

Η σωστή γείωση και οι θωρακισμένες περιβλήσεις μειώνουν κατά 40% τους κινδύνους παρεμβολής σε εγκαταστάσεις χωρίς περίβλημα (EMC Journal 2023).

Ετοιμοι να βελτιστοποιήσετε το σύστημα ενσωματωμένης όρασης σας με μια προσαρμοστική κάμερα επιπέδου πλακέτας;

Η κάμερα επιπέδου πλακέτας αποτελεί τον πυρήνα αξιόπιστων, συμπαγών και υψηλής απόδοσης ενσωματωμένων συστημάτων όρασης—καμία έτοιμη λύση δεν μπορεί να ανταγωνιστεί την προσαρμοστικότητα, την αποδοτικότητα κατανάλωσης ενέργειας και την ευελιξία ενσωμάτωσης μιας σχεδιασμένης ειδικά για τον κατασκευαστή (OEM) κάμερας επιπέδου πλακέτας. Εξισώνοντας την απόδοση του αισθητήρα, τα πρωτόκολλα διεπαφής, την υποστήριξη λογισμικού και το φυσικό παράγοντα μορφής με τις μοναδικές απαιτήσεις της εφαρμογής σας, θα επιτύχετε ταχύτερη είσοδο στην αγορά, μειωμένο κόστος υλικού (BOM) και συνεπή, μακροπρόθεσμη αξιοπιστία ακόμη και στα πιο απαιτητικά ενσωματωμένα περιβάλλοντα.

Για λύσεις βιομηχανικής κατηγορίας με κάμερες σε επίπεδο πλακέτας, προσαρμοσμένες στην ενσωματωμένη εφαρμογή όρασης του OEM σας, ή για τη δημιουργία ενός πλήρως ενσωματωμένου συστήματος όρασης με συμπληρωματικούς φακούς, φωτισμό και εργαλεία επεξεργασίας στο edge (όπως προσφέρονται από την HIFLY), συνεργαστείτε με έναν πάροχο που έχει ρίζες στη βιομηχανική μηχανική όραση και στην εξειδίκευση προσαρμογής για OEM. Οι 15 χρόνια εμπειρίας της HIFLY καλύπτουν το σχεδιασμό καμερών σε επίπεδο πλακέτας, την πλήρη προσαρμοστική κατασκευή OEM/ODM και την ενσωμάτωση ενσωματωμένων συστημάτων όρασης από το στάδιο του σχεδιασμού μέχρι την παράδοση—με την υποστήριξη πιστοποίησης ISO 9001:2015, διεθνούς συμμόρφωσης προς τους κανονισμούς και αφιερωμένων μηχανικών υπηρεσιών σχεδιασμού ενσωμάτωσης. Επικοινωνήστε μαζί μας σήμερα για μια δωρεάν διαβούλευση χωρίς υποχρέωση, προσαρμοστική πρωτοτυποποίηση ή για το σχεδιασμό μιας κάμερας σε επίπεδο πλακέτας βελτιστοποιημένης για το έργο σας ενσωματωμένης όρασης.
