Συμβουλές για την Ενσωμάτωση Κάμερας Επιπέδου Πλακέτας για Μηχανικούς

Επιλογή της Κατάλληλης Διεπαφής για Ενσωμάτωση Κάμερας σε Επίπεδο Πλακέτας

USB 3.1, MIPI CSI-2 και LVDS: Συμβιβασμοί μεταξύ Εύρους Ζώνης, Καθυστέρησης και Συγχρονισμού Πραγματικού Χρόνου

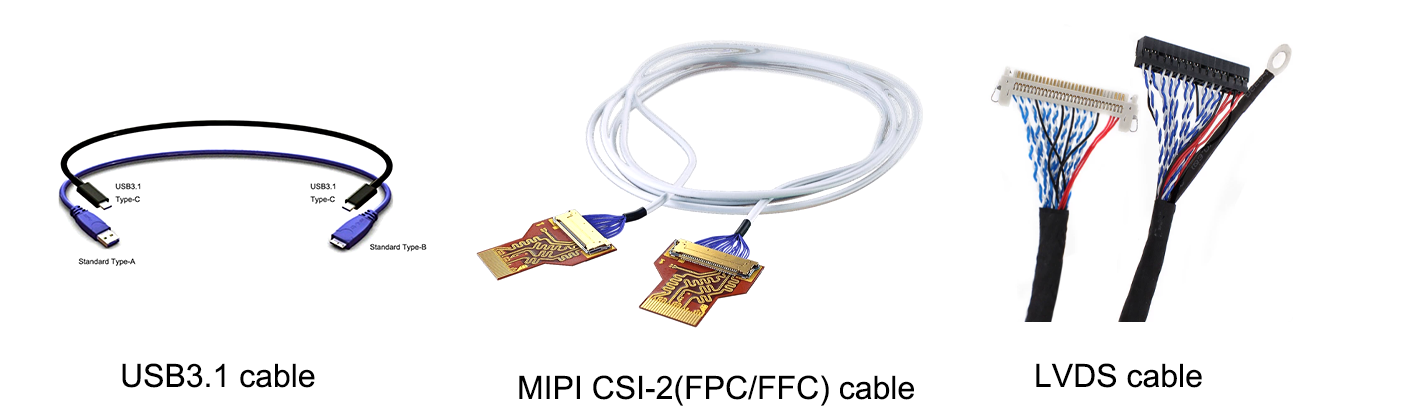

Οι μηχανικοί ενσωματωμένων συστημάτων αντιμετωπίζουν κρίσιμες συμβιβαστικές αποφάσεις κατά την επιλογή διεπαφών για την ενσωμάτωση καμερών σε επίπεδο πλακέτας. Η διεπαφή USB 3.1 προσφέρει υψηλό εύρος ζώνης (5 Gbps), καθιστώντας την κατάλληλη για ροή HD βίντεο· ωστόσο, η πρωτοκολλική της επιβάρυνση προκαλεί καθυστέρηση 5–10 ms, περιορίζοντας την καταλληλότητά της για βρόχους πραγματικού χρόνου. Η διεπαφή MIPI CSI-2 προσφέρει κλιμακωτό εύρος ζώνης (μέχρι 6 Gbps ανά λάνη) και συγχρονισμό με ενεργοποίηση από υλικό, επιτρέποντας καθυστέρηση υποχιλιοστού δευτερολέπτου και ακριβή χρονισμό πολλαπλών αισθητήρων—ιδανική για βιομηχανική αυτοματοποίηση και ρομποτική. Η διεπαφή LVDS παρέχει προσδιορίσιμη, υπερχαμηλής καθυστέρησης μετάδοση (<1 ms) μέσω απλών σειριακών πρωτοκόλλων, αν και το εύρος ζώνης ανά κανάλι της περιορίζεται σε περίπου 655 Mbps, περιορίζοντας τη χρήση της σε ροές χαμηλότερης ανάλυσης ή συμπιεσμένες ροές. Τα οπτικά συστήματα που απαιτούν αυστηρό συγχρονισμό μεταξύ καμερών θα πρέπει να δίνουν προτεραιότητα στη MIPI CSI-2· ενώ εφαρμογές κρίσιμες για την ασφάλεια, όπως η αντίληψη σε αυτόνομα οχήματα, επωφελούνται από την προβλέψιμη χρονική συμπεριφορά της LVDS. Η USB 3.1 παραμένει εφαρμόσιμη για φθηνότερες, μη εφαρμογές πραγματικού χρόνου παρακολούθησης HD, όπου μικρή καθυστέρηση είναι αποδεκτή—υπό τον όρο ότι έχουν επαληθευτεί οι περιορισμοί σχετικά με τη θερμότητα και την επεξεργασία.

Καλύτερες Πρακτικές για την Ακεραιότητα του Σήματος και τη Διάταξη της Πλακέτας Κυκλωμάτων (PCB) από την Interface

Η ακεραιότητα του σήματος είναι ειδική για κάθε διεπαφή και αποτελεί τη βάση για αξιόπιστη απόδοση κάμερας σε επίπεδο πλακέτας. Για το USB 3.1, διατηρήστε διαφορική αντίσταση 90 Ω με ζεύγη ισομήκων αγωγών (±5 mil), διαδρομή με γείωση-θώρακα και αυστηρό διαχωρισμό από θορυβώδεις ψηφιακές διαδρομές για την καταστολή των ηλεκτρομαγνητικών παρεμβολών (EMI). Η διεπαφή MIPI CSI-2 απαιτεί αντίσταση 100 Ω ανά διαφορικό κανάλι, ταίριασμα μήκους εντός ±10 mil και αποφυγή των διαμετρικών οπών (vias) κοντά στους δέκτες—πράγμα ιδιαίτερα κρίσιμο για τα υψηλής ταχύτητας κανάλια που λειτουργούν σε συχνότητα άνω των 1,5 Gbps. Οι διατάξεις LVDS απαιτούν σύντομα μήκη αγωγών (<10 ίντσες), σταθερή αντίσταση 100 Ω και προστατευτικούς αγωγούς (guard traces) για την καταστολή της παρεμβολής μεταξύ αγωγών (crosstalk). Σε όλες τις διεπαφές, διαχωρίστε τα επίπεδα γείωσης για να απομονώσετε την αναλογική κυκλωματική δομή του αισθητήρα από τις ψηφιακές περιοχές του επεξεργαστή εικόνας (ISP) και του κεντρικού επεξεργαστή, τοποθετήστε πυκνωτές απόσβεσης εντός απόστασης 2 mm από τους ακροδέκτες τροφοδοσίας και χρησιμοποιήστε πολυστρωματικές διατάξεις με 4+ στρώματα και συνεχή επίπεδα αναφοράς. Η εσφαλμένη διαδρομή (routing) ευθύνεται για το 32 % των αρτεφακτών εικόνας σε πρωτότυπα συστήματα όρασης—καθιστώντας την προσομοίωση μετά τη διαδρομή και την επιβεβαίωση της αντίστασης υποχρεωτικές για σχεδιασμούς κρίσιμης σημασίας.

Μηχανική Ολοκλήρωση: Στήριξη Φακών και Οπτική Ευελιξία

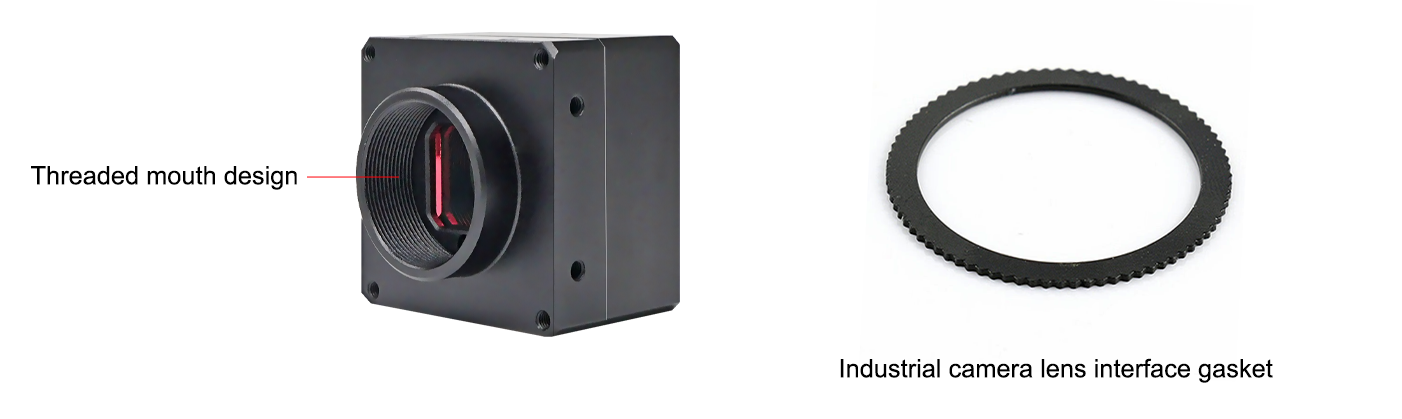

Η ακριβής τοποθέτηση του φακού είναι απαραίτητη: μη ευθυγραμμίσεις της τάξης των μικρομέτρων προκαλούν μετατόπιση του εστιακού σημείου, παραμόρφωση ή απώλεια ανάλυσης. Οι μηχανικοί πρέπει να επιτύχουν ισορροπία μεταξύ μηχανικής ακαμψίας—που είναι κρίσιμη για την αντοχή σε κραδασμούς και κρούσεις—και της δυνατότητας ρύθμισης επιτόπου, η οποία επιτυγχάνεται συνήθως μέσω ενσωματωμένων σωληναρίων με σπείρωμα ή μέσω στηριγμάτων (shims). Η οπτική ευελιξία απαιτεί συμβατότητα με διάφορους τύπους φακών (σταθερής εστιακής απόστασης, μεταβλητής εστιακής απόστασης, υγρών) και υποστήριξη ρύθμισης της εστιακής απόστασης μέσω ελικοειδών μηχανισμών ή κινητήρων ελέγχου. Οι αντιστάσεις λόγω διαφορετικής θερμικής διαστολής μεταξύ φακών και αισθητήρων απαιτούν εξουδετέρωση—με χρήση υλικών χαμηλού συντελεστή θερμικής διαστολής (π.χ. Invar, κεραμικά σύνθετα υλικά) ή κινηματικών στηριγμάτων—ιδιαίτερα σε βιομηχανικά περιβάλλοντα (-40°C έως +85°C). Για υπέρυθρη ή πολυφασματική απεικόνιση, η διαφάνεια του υποστρώματος του φακού στην επιθυμητή ζώνη συχνοτήτων (π.χ. γερμάνιο για LWIR, συγχωνευμένο χαλαζία για UV) αποτελεί πρωταρχικό περιορισμό στο σχεδιασμό. Τα επαναχρησιμοποιήσιμα διασύνδεσμα φακών επιτρέπουν γρήγορη αντικατάσταση χωρίς πλήρη επαναβαθμονόμηση, ωστόσο οι ανοχές της απόστασης της επιφάνειας στήριξης (flange distance) πρέπει να παραμένουν κάτω των 10 µm για να αποφευχθεί η σκίαση (vignetting) ή η επιδείνωση της συνάρτησης μεταφοράς μόντου (MTF).

Εξασφάλιση Ανθεκτικής Συνύπαρξης σε Επίπεδο Συστήματος στον Σχεδιασμό Καμερών σε Επίπεδο Πλακέτας

Μείωση των Ηλεκτρομαγνητικών Παρεμβολών (EMI) και Διαχωρισμός του Επιπέδου Γείωσης για τη Συνύπαρξη Αισθητήρα-ISP

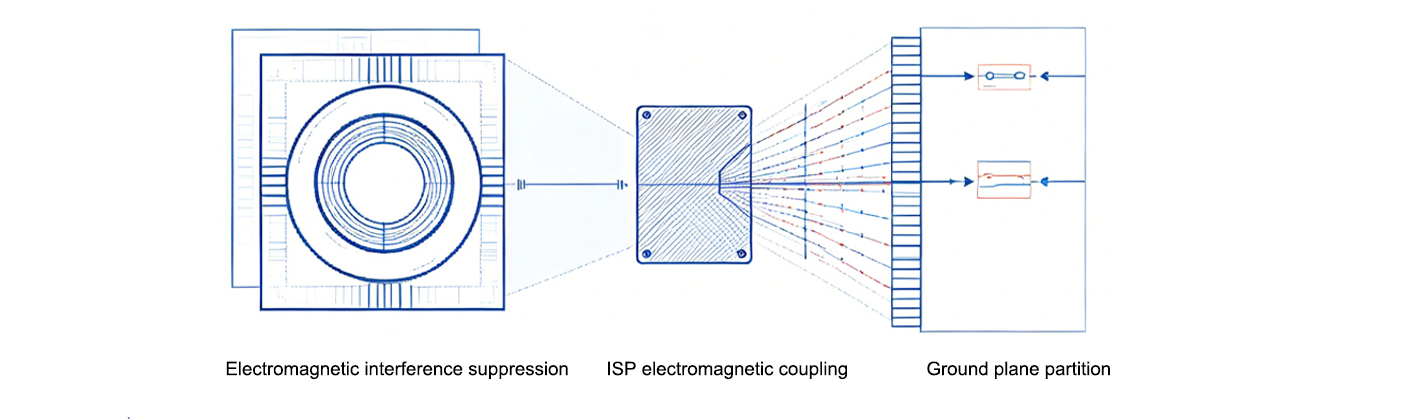

Οι σχεδιασμοί καμερών επιπέδου πλακέτας χωρίς περίβλημα δεν διαθέτουν την προστασία από ηλεκτρομαγνητική παρεμβολή (EMI) που προσφέρουν τα κλειστά modules, επιβάλλοντας μεγαλύτερη ευθύνη στο επίπεδο της πλακέτας κυκλωμάτων (PCB) για τον διαχωρισμό μεταξύ αισθητήρων εικόνας και επεξεργαστών εικόνας (ISP). Οι διαχωρισμένες επιφάνειες γείωσης—που απομονώνουν τις αναλογικές περιοχές των αισθητήρων από τα ψηφιακά υποσυστήματα ISP—είναι απαραίτητες για την ελαχιστοποίηση της μεταδιδόμενης θορύβου σύζευξης, καθώς η παρεμβολή μικτού σήματος μπορεί να προκαλέσει αρμονικές συχνότητες ρολογιού που υπερβαίνουν τα 50 dBμV/m (IEC 61000-4-3). Αποτελεσματικές στρατηγικές περιλαμβάνουν τη γείωση με σημείο «αστέρα» στην είσοδο τροφοδοσίας, οδηγούς προστασίας (guard traces) με συνδετικά vias γύρω από ψηφιακά δίκτυα υψηλής ταχύτητας, την αποφυγή θερμικών ανακοπών (thermal reliefs) στις περιοχές γείωσης κοντά στους αισθητήρες και την προσθήκη σιδηρομαγνητικών σφαιριδίων (ferrite beads) στις γραμμές ρολογιού I²C. Η ακεραιότητα του σήματος εξασθενεί δραματικά όταν η απόσταση μεταξύ αισθητήρα και ISP πέσει κάτω των 3λ της υψηλότερης λειτουργικής συχνότητας—επιβάλλοντας δρομολόγηση με ελεγχόμενη εμπέδηση και διαφορικά ζεύγη με ταυτόσημο μήκος. Η πρώιμη πρωτοτυποποίηση με πρόσθετα προσεγγιστικά εργαλεία μέτρησης EMI (απόσταση 5 mm) εντοπίζει τις περιοχές υψηλής έντασης· η τοπική προστασία με θωράκιση από μι-μέταλ (mu-metal) πάνω από τους αισθητήρες μειώνει τις ακτινοβολούμενες εκπομπές κατά 12–18 dB (FCC OET-65). Η διατήρηση απόστασης ≥40 mil μεταξύ περιοχών μικτού σήματος βελτιώνει συνεπώς τον λόγο σήματος προς θόρυβο (SNR) κατά 20% σε modules υψηλής ανάλυσης.

Ενσωμάτωση Λογισμικού και Μεταφερσιμότητα SDK για Κάμερες Επιπέδου Πλακέτας

Υποστήριξη Οδηγών Διαπλατφόρμας: Linux RT, QNX και Bare-Metal RTOS με Spinnaker

Η δυνατότητα μεταφοράς λογισμικού σε διαφορετικές πλατφόρμες είναι απαραίτητη για ενσωματωμένες εφαρμογές όρασης που λειτουργούν σε περιβάλλοντα Linux Real-Time (RT), QNX και ελαφριά, χωρίς λειτουργικό σύστημα RTOS με περιορισμένους πόρους. Κάθε λειτουργικό σύστημα επιβάλλει διαφορετικές απαιτήσεις όσον αφορά τον χρονισμό, τη μνήμη και τα μοντέλα οδηγών—ωστόσο, πρέπει να διατηρείται η συνεκτική, πιξελ-ακριβής αισθητοποίηση και η υλικού-ενεργοποιούμενη συγχρονισμένη λειτουργία. Ένα ενιαίο επίπεδο αφαίρεσης SDK κλείνει αυτό το κενό: για παράδειγμα, το Spinnaker SDK παρέχει τυποποιημένες διεπαφές API σε πλατφόρμες x86, ARM και RISC-V, ενώ υποστηρίζει εγγενώς την πραγματικού χρόνου λήψη καρέ, την ενεργοποίηση από υλικό και την πρόσβαση σε καταχωρήσεις του ISP. Αυτό εξαλείφει την επαναληπτική ανάπτυξη οδηγών κατά τη μεταφορά από βιομηχανικούς υπολογιστές Linux RT σε στόχους RTOS με μικροελεγκτές. Οι ομάδες που χρησιμοποιούν τέτοια πλαίσια μειώνουν τον χρόνο ενσωμάτωσης έως και κατά 40%, διατηρώντας παράλληλα προβλέψιμη συμπεριφορά — ακόμη και σε συνθήκες θερμικής υποβάθμισης ή κλιμάκωσης τάσης.

Ετοιμοι να απλοποιήσετε την ενσωμάτωση καμερών επιπέδου πλακέτας για την παραγωγή OEM;

Χωρίς Ράφες ενσωμάτωση καμερών επιπέδου πλακέτας είναι η γωνιακή πέτρα αξιόπιστων, υψηλής απόδοσης συστημάτων ενσωματωμένης όρασης—κανένα προηγμένο αλγόριθμο ή υλικό επεξεργασίας δεν μπορεί να αντισταθμίσει την κακή επιλογή διεπαφής, τα ελαττώματα ακεραιότητας σήματος ή τον μη βελτιστοποιημένο μηχανικό σχεδιασμό. Ακολουθώντας καλές πρακτικές ενσωμάτωσης που έχουν αποδειχθεί στο πεδίο και συνεργαζόμενοι με έναν προμηθευτή καμερών που προσφέρει προ-επικυρωμένο υλικό, υποστήριξη αναφοράς σχεδιασμού και λογισμικά εργαλεία διαπλατφόρμας, θα μειώσετε τις επαναλήψεις σχεδιασμού, θα επιταχύνετε το χρόνο εισόδου στην αγορά και θα απελευθερώσετε συνεπή, οικονομικά αποδοτική απόδοση σε μαζική παραγωγή OEM.
