Αρχή Λειτουργίας των Υγρών Φακών και Διαφορές από Συμβατικούς Φακούς

Time : 2025-07-04

Οι υγροί φακοί είναι σχεδιασμός σχεδιασμένοι βασισμένοι σε βιονικές αρχές, παρουσιάζοντας εξαιρετικές ομοιότητες με τον κρυσταλλοειδή φακό του ανθρώπινου ματιού. Όπως το ανθρώπινο μάτι βασίζεται στους κοίλιους μυς για να ελέγχει τη διαθλαστική ισχύ του φακού του ώστε να επιτυγχάνει εστίαση, έτσι και οι υγροί φακοί λειτουργούν περικλείοντας ένα οπτικό υγρό μέσα σε μια ελαστική πολυμερική μεμβράνη. Όταν εφαρμόζεται ηλεκτρικό ρεύμα, δημιουργείται πίεση μέσα στο κλειστό σύστημα, με αποτέλεσμα την αλλαγή της καμπυλότητας της μεμβράνης και την σχεδόν άμεση ρύθμιση της εστίασης.

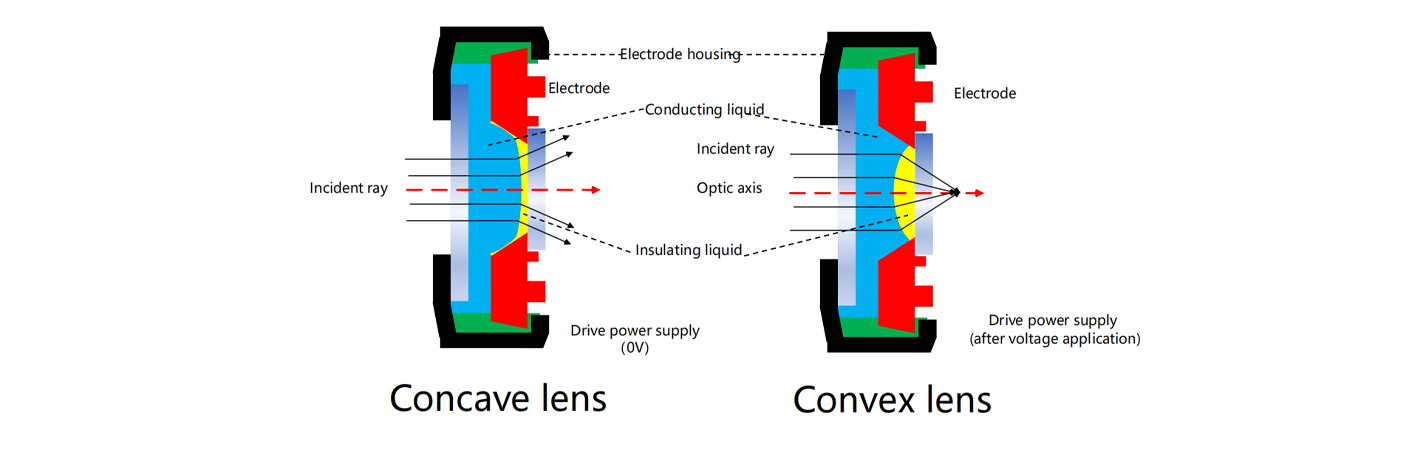

Μια διαδεδομένη τεχνική κατασκευής υγρών φακών είναι αυτή της "ηλεκτροϋγροσκοπίας" (electrowetting). Η μέθοδος αυτή απαιτεί δύο ανμίξιμα υγρά - παρόμοια με το λάδι και το νερό. Όταν τα υγρά αυτά έρθουν σε επαφή, η καμπυλωμένη επιφάνεια που δημιουργείται μεταξύ τους λειτουργεί ως οπτικό στοιχείο, δρώντας αποτελεσματικά ως φακός. Εφαρμόζοντας ηλεκτρικό ρεύμα, μεταβάλλουμε την ακτίνα αυτής της οπτικής επιφάνειας (μέσω αυξημένης ηλεκτροστατικής πίεσης), με αποτέλεσμα την αλλαγή της καμπυλότητας του "φακού."

Liquid Lenses (2).png

Επιπλέον, οι υψηλότερες εφαρμοζόμενες τάσεις δημιουργούν μεγαλύτερη καμπυλότητα, τροποποιώντας άμεσα την εστιακή απόσταση του φακού. Εξαιρετικά, οι υγροί φακοί (που μερικές φορές ονομάζονται ηλεκτρικά ρυθμιζόμενοι ή "έξυπνοι" φακοί) μπορούν ακόμη να μεταβαίνουν μεταξύ κυρτών και κοίλων διατάξεων. Η ταχεία προσαρμοστικότητα τους τους καθιστά εξαιρετικά πολύτιμους σε διάφορες εφαρμογές. Έχοντας τη δυνατότητα εστίασης από εξαιρετικά κοντινά αντικείμενα μέχρι το άπειρο εντός ελάχιστων χιλιοστών του δευτερολέπτου, αποδεικνύονται ιδανικοί για σενάρια που απαιτούν συνεχείς προσαρμογές απόστασης. Για παράδειγμα, κατά την επιθεώρηση αντικειμένων διαφόρων μεγεθών ή σε διαφορετικές αποστάσεις από τον φακό, οι υγροί φακοί επιδεικνύουν ανεπανάληπτη ευελιξία.



Σε σχέση με τους παραδοσιακούς φακούς, οι υγροί φακοί προσφέρουν τα εξής ξεκάθαρα πλεονεκτήματα:



Ταχύτητα Εστίασης:

 Υγροί Φακοί: Επιτύχετε γρήγορη αυτόματη εστίαση με χρόνους απόκρισης της τάξης των χιλιοστών του δευτερολέπτου, προσομοιώνοντας την προσαρμοστικότητα του ανθρώπινου ματιού σε μεταβαλλόμενες σκηνές και αποστάσεις. Ξεχωρίζουν σε εφαρμογές υψηλής ταχύτητας, όπως η λήψη γρήγορα κινούμενων αντικειμένων ή βιομηχανικής απεικόνισης σε γραμμές παραγωγής, παρέχοντας ποσοστό επιτυχημένης λήψης εικόνας κοντά στο 100%.

Συμβατικοί φακοί: Βασίζονται σε μηχανικά εξαρτήματα (π.χ. κινητήρες και γρανάζια) για να μετακινήσουν φυσικά τα στοιχεία του φακού ώστε να ρυθμιστεί η εστίαση. Η ταχύτητα εστίασης τους είναι σχετικά πιο αργή, ιδιαίτερα κατά τη διάρκεια συνεχούς αυτόματης εστίασης ή γρήγορων λειτουργιών ζουμ. Η μηχανική φθορά με την πάροδο του χρόνου μπορεί να οδηγήσει σε ανακρίβειες εστίασης και υποβαθμισμένη απόδοση απεικόνισης.



Σχεδιασμός μηχανισμού ζουμ:

 Υγροί Φακοί: Προσαρμόζει το εστιακό μήκος με αλλαγή του σχήματος εσωτερικού υγρού ή με ρύθμιση της πίεσης – δεν απαιτείται φυσική μετατόπιση εξαρτημάτων. Αυτό επιτρέπει ευρύτερες δυνατότητες ζουμ και διευκολύνει οπτικό ζουμ μεγάλης μεγέθυνσης. Ακριβής έλεγχος του εστιακού μήκους επιτυγχάνεται μέσω ρύθμισης της τάσης.

Liquid Lenses (3).png

 Συμβατικοί φακοί: Χρησιμοποιήστε ομάδες φακών πολλαπλών στοιχείων που μηχανικά μετακινούνται κατά μήκος των οπτικών διαδρομών. Η πολύπλοκη αυτή διάταξη εισάγει δομικούς περιορισμούς, περιορίζοντας την εμβέλεια και την ακρίβεια του ζουμ καθώς και την πολυπλοκότητα του σχεδιασμού.



Αποδοτικότητα χώρου:

Υγροί Φακοί: Διαθέτουν εγγενώς απλούστερες δομές χωρίς μεγάλες μηχανικές διατάξεις, με αποτέλεσμα σημαντικά μικρότερο χώρο κατασκευής. Αυτό το πλεονέκτημα αποδεικνύεται κρίσιμος για τα λεπτά ηλεκτρονικά, όπως smartphones και tablets, μειώνοντας την προεξοχή της κάμερας και επιτρέποντας πιο sleek σχεδιασμό.

Συμβατικοί φακοί: Απαιτούν αρκετό χώρο λόγω των πολλαπλών οπτικών στοιχείων και μηχανικών κινητήριων μονάδων, καθιστώντας τα μη πρακτικά για εφαρμογές με περιορισμένο χώρο.

Liquid Lenses (4).png

Αντοχή και Αξιοπιστία:

Υγροί Φακοί: Εξαλείφουν πλήρως τη μηχανική φθορά, αφού η εστίαση βασίζεται στη δυναμική των υγρών. Κατά συνέπεια, προσφέρουν επεκταθείσα διάρκεια ζωής ενώ διατηρούν συνεχή σταθερότητα και αξιοπιστία καθ' όλη τη διάρκεια της παρατεταμένης χρήσης.

Συμβατικοί φακοί: Υποφέρουν από αναπόφευκτη μηχανική φθορά (φθορά, χαλάρωση) με την πάροδο του χρόνου, γεγονός που απαιτεί περιοδική συντήρηση για τη διατήρηση της οπτικής απόδοσης και την πρόληψη πρόωρης βλάβης.



Κόστος παραγωγής:

Υγροί Φακοί: Απλοποιήστε την παραγωγή εξαλείφοντας τις διαδικασίες ακριβούς μηχανουργικής και πολύπλοκης συναρμολόγησης. Η χρήση οικονομικών υλικών, όπως οπτικά υγρά, μειώνει περαιτέρω το κόστος, ιδιαίτερα κατά τη διάρκεια της μαζικής παραγωγής.

Συμβατικοί φακοί: Απαιτούν τεχνικές υψηλής ακρίβειας κατασκευής και ακριβά υλικά (ειδικά οπτικά γυαλιά/πλαστικά). Η πολύπλοκη κατασκευή τους αυξάνει σημαντικά την παραγωγική πολυπλοκότητα και το κόστος.



Οπτική απόδοση:

Υγροί Φακοί: Επιτρέπουν τη δυναμική ρύθμιση του δείκτη διάθλασης και των χαρακτηριστικών διασποράς στα οπτικά υγρά. Η προσαρμοστικότητα αυτή παρέχει ανωτερότερες οπτικές ιδιότητες, συμπεριλαμβανομένης της βελτιωμένης διέλευσης του φωτός και της υπερχαμηλής διασποράς, αυξάνοντας τελικά την ποιότητα της εικόνας.

Συμβατικοί φακοί: Διαθέτουν σταθερές οπτικές ιδιότητες που καθορίζονται κατά τη διάρκεια της παραγωγής. Μόλις οι υλικές προδιαγραφές και οι καμπυλότητες των φακών οριστούν, η διασπαρτική τους συμπεριφορά και οι δυνατότητες διέλευσης του φωτός παραμένουν αμετάβλητες.



Τα παραπάνω είναι όλες οι διαφορές μεταξύ υγρών φακών και συμβατικών φακών. Ανυπομονώ να λάβω τη δική σας επιβεβαίωση.
