¿Cómo mantienen los prismas ópticos la precisión en la inspección industrial?

En los sistemas industriales de visión artificial, la cámara es el "ojo", el algoritmo es el "cerebro" y el prisma óptico es el "comandante oculto del trayecto de la luz": invisible e intangible, pero capaz de permitir con precisión que el "ojo" capture objetivos en entornos industriales complejos mediante la desviación de la luz, el ajuste de imágenes y la distribución de haces luminosos. Ya sea inspeccionando piezas en espacios confinados, identificando defectos en cintas transportadoras de alta velocidad o realizando calibraciones precisas en modelado 3D, los prismas son indispensables.

ⅰ. La tarea principal de los prismas: resolver los "desafíos del trayecto de la luz" en la visión artificial

Los sitios industriales son mucho más complejos que los laboratorios: algunos puntos de inspección están ocultos profundamente dentro del equipo, lo que hace imposible el alineamiento directo de la cámara; algunas piezas se mueven a alta velocidad, requiriendo la captura simultánea de detalles multifacéticos; algunos escenarios exigen una orientación estricta de la imagen, en los que incluso desviaciones mínimas pueden provocar errores de interpretación. El papel de los prismas es proporcionar soluciones ópticas precisas adaptadas a estos "desafíos".

¿Restricciones de espacio? Use un prisma para "doblar" la vista hacia el objetivo

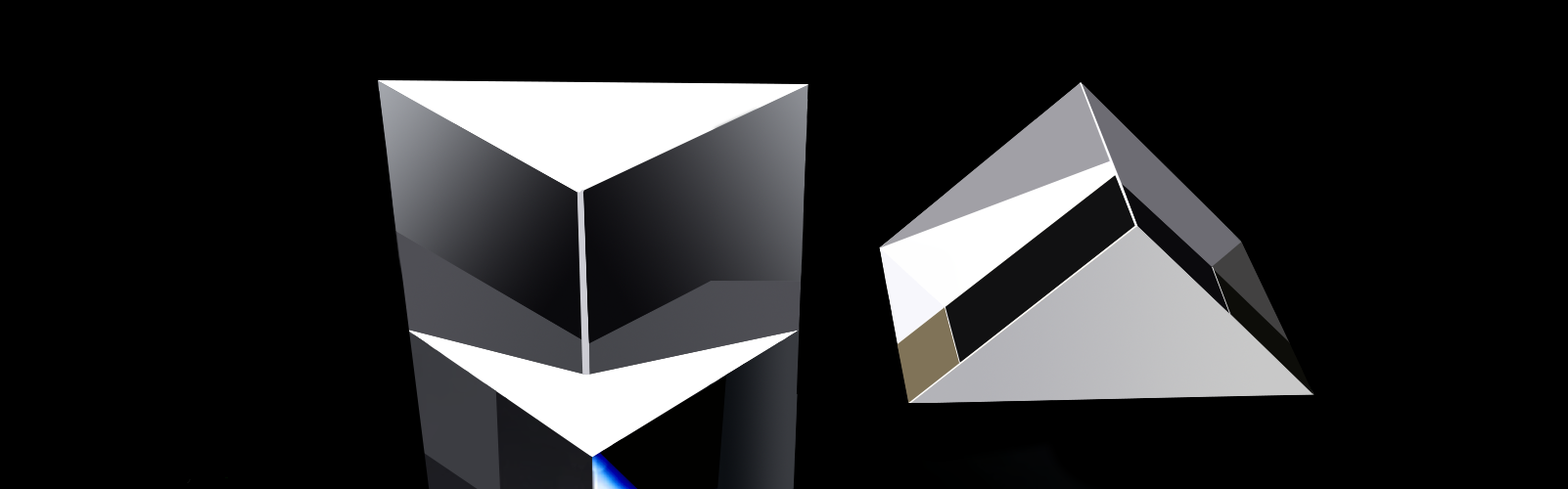

En la inspección de bloques de motor automotriz, los conductos internos de aire son estrechos y tortuosos, impidiendo que las lentes de la cámara entren para obtener imágenes directas. Aquí es donde entra en juego un prisma de ángulo recto. Como un "espejo", desvía la imagen desde el interior del conducto 90 grados, proyectándola sobre un sensor de cámara externo, dotando esencialmente a la cámara de un "ojo flexible" para ver la estructura interna sin necesidad de desmontar el bloque.

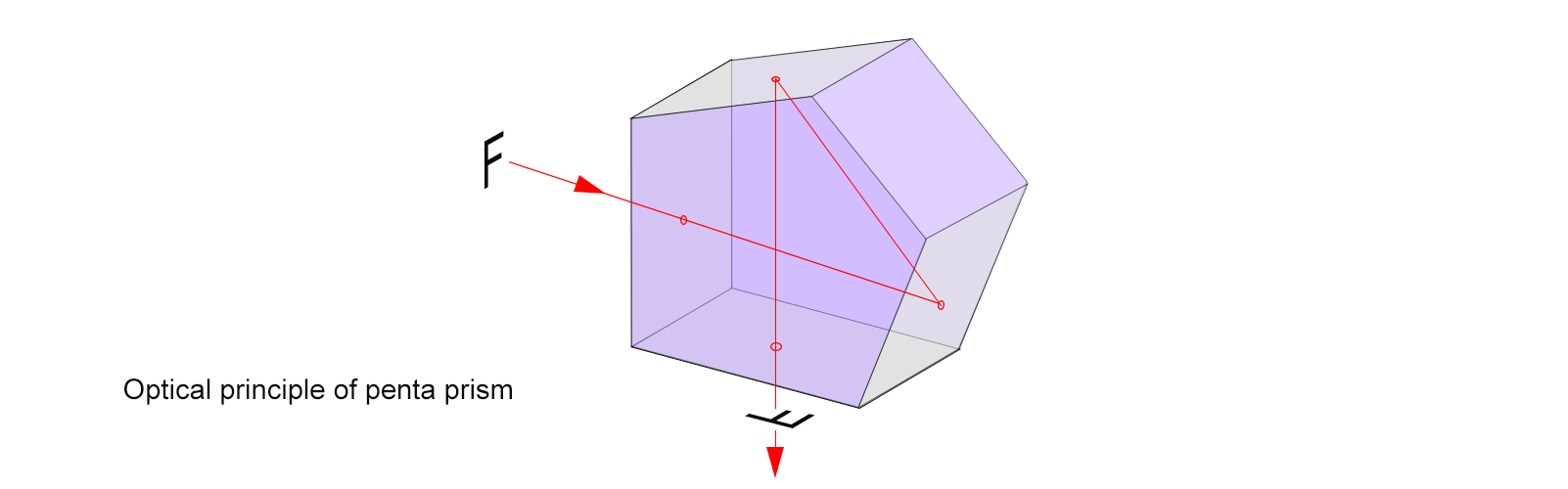

Un componente aún más especializado, el prisma pentagonal, tiene la capacidad única de desviar con precisión la luz entrante en 90 grados independientemente del ángulo de entrada. En instrumentos de medición de engranajes de alta precisión, el haz de medición puede desplazarse fácilmente debido a la vibración durante la rotación a alta velocidad. El prisma pentagonal estabiliza y corrige la trayectoria de la luz, asegurando que los errores de medición se mantengan controlados dentro de 0,001 mm, preservando la exactitud en la inspección del paso y perfil del engranaje.

2. ¿Problemas con la orientación de la imagen? Use un prisma para "corregir" la perspectiva

La cámara En líneas de clasificación de paquetes, los paquetes tienen orientaciones aleatorias: algunos derechos, otros de lado, lo que genera orientaciones de imagen caóticas que los algoritmos tienen dificultades para interpretar. Aquí, un prisma de techo desempeña un papel clave. Invierte la imagen de izquierda a derecha, realizando una "corrección especular" para que la imagen capturada de la etiqueta siempre esté en posición vertical, aumentando la eficiencia de clasificación en más del 30%.

El prisma Dove es un verdadero "experto en rotación de imágenes", capaz de girar una imagen en cualquier ángulo deseado. En la inspección de pines de chips, donde los chips pueden inclinarse debido a un desalineamiento en el transporte, el prisma Dove ajusta el ángulo de la imagen en tiempo real, permitiendo que los algoritmos identifiquen con precisión el espaciado y la integridad de cada pin, evitando errores causados por desviaciones angulares.

3. ¿Necesita inspección en múltiples ángulos? Use un prisma para "dividir" el haz y capturar simultáneamente

Para inspeccionar cubiertas de vidrio de teléfonos móviles, es necesario ver simultáneamente defectos en la parte frontal, los lados y los bordes. Usar varias cámaras por separado complicaría la instalación y requeriría alineación posterior de las imágenes. El divisor de haz cúbico resuelve este problema. Divide una fuente de luz en dos o más haces, proyectándolos hacia cámaras en diferentes ángulos, logrando así "múltiples tareas con un solo haz de luz". Esto reduce la cantidad de cámaras necesarias y permite una imagen simultánea desde múltiples ángulos, duplicando la eficiencia de inspección.

El retroreflector de cubo de esquina realiza la notable hazaña de reflejar la luz entrante directamente de vuelta a lo largo de su trayectoria original, actuando como un "rebotador de luz". En los escáneres láser 3D, el prisma de cubo de esquina trabaja con haces láser para medir con precisión las variaciones de altura de la superficie mediante múltiples reflexiones, reconstruyendo rápidamente un modelo 3D de una carcasa de teléfono con una precisión de hasta 0,01 mm, superando ampliamente los métodos tradicionales.

4. ¿Necesita análisis de materiales? Use un prisma para "dividir" la luz

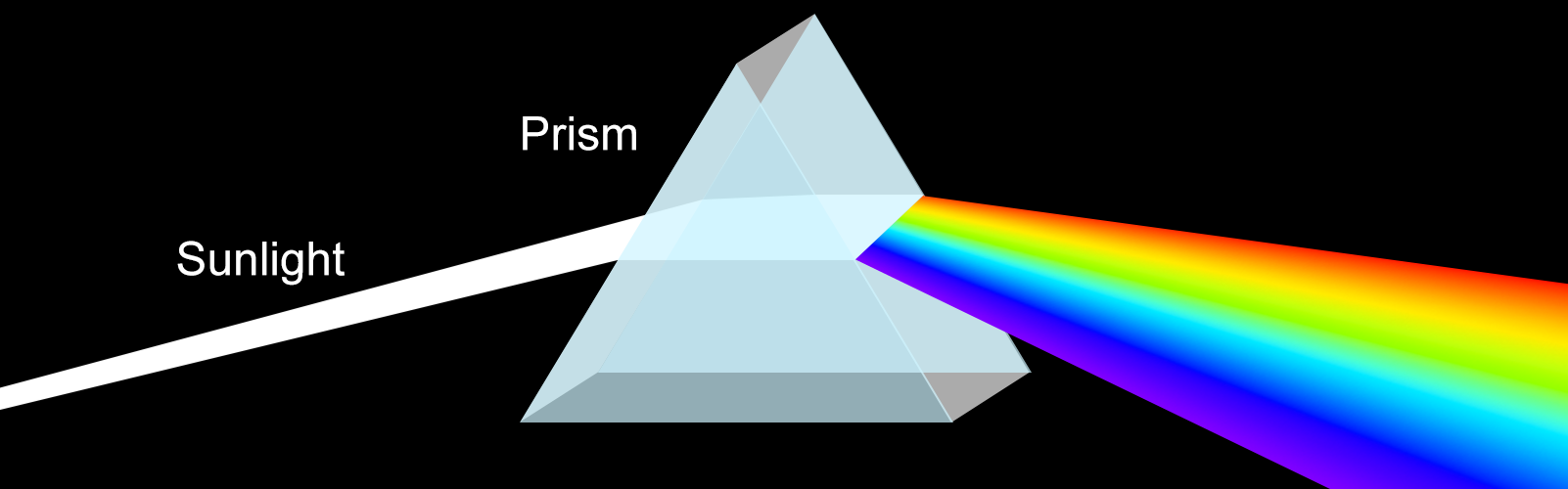

En la inspección de alimentos, determinar si el polvo de leche está adulterado requiere analizar sus características espectrales. El prisma triangular actúa como el "experto en descomposición espectral". Descompone la luz blanca en diferentes longitudes de onda: rojo, naranja, amarillo, verde, azul, añil, violeta. Diferentes sustancias absorben longitudes de onda específicas; mediante el análisis del espectro de absorción, se puede detectar la presencia de aditivos ilegales en el polvo de leche, ofreciendo una alternativa más rápida y respetuosa con el medio ambiente frente a los métodos tradicionales de análisis químico.

ⅱ. Aplicaciones en el mundo real: cómo los prismas se adaptan a diversas necesidades industriales

Diferentes tareas de visión artificial tienen requisitos muy distintos para los prismas. La selección del tipo adecuado de prisma es crucial para maximizar el rendimiento del sistema. A continuación se presentan cuatro escenarios típicos de aplicación:

1. Clasificación en cinta transportadora: prismas rectangulares y de techo resuelven el problema de "No veo, no veo claramente"

En una línea de clasificación de botellas de agua, verificar si las etiquetas están correctamente aplicadas y si las tapas están bien selladas requiere una inspección con cámaras de posición fija. Sin embargo, el espacio al lado del transportador es limitado. Un prisma de ángulo recto desvía primero la trayectoria de la luz en 90°, permitiendo que una cámara montada lateralmente "vea" el cuerpo de la botella. Si una botella inclinada hace que la imagen de la etiqueta se invierta, un prisma de techo la corrige, asegurando que el algoritmo lea con precisión la posición de la etiqueta y el estado de la tapa, aumentando la tasa de éxito en la clasificación del 95% al 99,8%.

2. Modelado 3D de piezas: Prismas Penta + Cube crean "visión estéreo"

Al inspeccionar los electrodos de baterías de vehículos de nueva energía, la medición del grosor, planicidad y perfil del borde requiere información 3D que no está disponible desde una sola vista. Aquí, un prisma pentagonal estabiliza la trayectoria de la luz, evitando la desviación del haz, mientras que un divisor de haz cúbico divide el rayo, proyectándolo hacia cámaras superiores e inferiores. Al calcular la diferencia de fase entre los haces, se genera rápidamente un modelo 3D del electrodo, con un error de medición de grosor ≤0,005 mm, previniendo posibles riesgos de seguridad en la batería causados por un grosor irregular del electrodo.

3. Inspección Rápida de Superficies: El Prisma de Paloma captura defectos "efímeros"

En líneas de producción de laminado de placas de acero, las placas se mueven a 3 metros por segundo, y los arañazos o abolladuras superficiales son fugaces. Una sola cámara no puede cubrir todo el ancho. Un prisma Dove amplía el campo de visión de la cámara hasta 120° al ajustar el ángulo de la imagen. Combinado con una cámara de alta velocidad, captura la parte frontal y ambos bordes de la placa de una vez, detectando más de 1000 puntos de defecto por segundo, reduciendo costos en un 40 % en comparación con configuraciones tradicionales de múltiples cámaras.

4. Posicionamiento Láser: El prisma de esquina cúbica permite el "retroceso preciso"

En la soldadura con robots industriales, el posicionamiento preciso de la junta es fundamental y depende de sistemas láser. Las vibraciones del taller y el polvo pueden desviar el haz láser. Un prisma de esquina cúbica montado en el extremo del robot refleja el haz láser directamente de vuelta al emisor. Al calcular la desviación de la luz reflejada, la posición del robot se ajusta en tiempo real, controlando la precisión de soldadura dentro de 0,1 mm y reduciendo significativamente las tasas de defectos.

ⅲ.  Selección del material del prisma: no solo "buena transmisión de luz", sino también "robustez"

Los entornos industriales son complejos y variables; factores como altas temperaturas, humedad, vibración y corrosión química pueden afectar el rendimiento y la vida útil del prisma. Por lo tanto, la selección de un prisma implica no solo el rendimiento óptico, sino también la durabilidad del material. A continuación se presentan cinco materiales comunes y sus escenarios adecuados:

Ejemplo: Al medir la temperatura del acero fundido en un taller de siderurgia, las temperaturas ambientales superan los 500°C. Los prismas estándar de vidrio N-BK7 se fundirían, mientras que un prisma de zafiro soporta el calor. Combinado con una cámara IR, permite monitorear cambios de temperatura en tiempo real. Para inspección de litografía UV en la industria semiconductora, la sílice fundida UV es la opción preferida, garantizando una transmisión eficiente de UV para verificaciones precisas de exactitud de patrones.

ⅳ.  Selección y diseño de prismas: 3 principios clave para evitar errores

Elegir el prisma adecuado mejora la precisión y estabilidad de un sistema de visión artificial; una elección incorrecta conduce a errores significativos de inspección y fallos frecuentes. A continuación, se presentan tres principios fundamentales de selección:

1. Determinar el tipo según los "requisitos de la tarea", no perseguir ciegamente lo "premium"

• Para simplemente desviar la luz en espacios reducidos, un prisma de ángulo recto es suficiente; no es necesario un prisma penta costoso.

• Para inspección sincrónica desde múltiples ángulos, priorice un divisor de haz cúbico frente a varias cámaras más prismas estándar.

• Para rotación/corrección de imagen, elija entre prismas Dove o prismas de techo según el ángulo de rotación necesario, evitando redundancia funcional.

2. Seleccione el material según "Condiciones ambientales", equilibrando rendimiento y costo

• Temperatura ambiente estándar y entornos no corrosivos: Elija vidrio N-BK7 por su mejor relación costo-rendimiento.

• Altas temperaturas y entornos agresivos: Elija zafiro o sílice fundida UV por su durabilidad.

• Escenarios IR o UV: Seleccione materiales IR correspondientes (Ge, ZnSe) o materiales UV (sílice fundida UV); evite el vidrio estándar.

3. Destaque la "Elaboración detallada" para mejorar el rendimiento general

• El recubrimiento del prisma es fundamental: En escenarios de alta reflectancia (por ejemplo, inspección de metales), elija prismas con recubrimiento antirreflectante para reducir las pérdidas por reflexión y mejorar la nitidez de la imagen.

• La precisión en la fabricación debe cumplir con los estándares: el error del ángulo del prisma debe controlarse dentro de ±30 segundos de arco (1 segundo de arco = 1/3600 de grado); de lo contrario, se produce una desviación en la trayectoria de la luz, afectando la precisión de la inspección.

• Compatibilidad del sistema: el tamaño y montaje del prisma deben coincidir con la cámara y el objetivo para evitar desalineaciones causadas por errores de instalación.

Conclusión: Pequeño pero poderoso, la "Piedra angular de la precisión" en la visión artificial

En los sistemas de visión artificial, los prismas pueden no ser tan prominentes como las cámaras o los algoritmos, sin embargo, silenciosamente realizan la tarea fundamental de "control de la trayectoria de la luz"—resolviendo desafíos como limitaciones de espacio, desorden de imágenes e inspección de múltiples ángulos, impulsando la inspección industrial de "ver" a "ver con precisión y rapidez".

Tanto en la fabricación de automóviles, la producción de electrónicos, la inspección de alimentos, como en el sector de nuevas energías, seleccionar el tipo y material de prisma adecuados es clave para mejorar el rendimiento del sistema de visión artificial. A medida que la visión artificial avanza hacia mayor precisión y escenarios más complejos, el papel de los prismas se volverá aún más destacado.
