Visión por Computadora en la Detección de Nivel de Líquidos

En la automatización industrial, la detección precisa del nivel de líquidos es fundamental para garantizar la calidad del producto, la eficiencia del proceso y la seguridad operativa. La visión por computadora, como tecnología no invasiva y de alta precisión, se ha convertido en una solución eficaz para la inspección del nivel de líquidos. Este artículo explora los componentes clave de los sistemas de visión por computadora para la detección del nivel de líquidos y sus aplicaciones prácticas en diversos sectores industriales.

Componentes Principales de los Sistemas de Visión por Computadora para la Detección del Nivel de Líquidos

Cámaras: Captura de Imágenes Precisas

La cámara es el "ojo" del sistema, capturando imágenes de la superficie del líquido. Para la detección del nivel de líquidos, resolución (5MP a 20MP para detectar variaciones sutiles) y frame Rate (60+ fps para líneas de alta velocidad) son clave. Los sensores CCD destacan en condiciones de poca luz, mientras que los sensores CMOS ofrecen velocidad para un alto rendimiento. Obturadores globales evitan la distorsión con contenedores en movimiento.

Lentes: Enfocándose en la precisión

Las lentes aseguran un enfoque nítido del nivel del líquido, con opciones basadas en distancia de trabajo , campo de visión (FOV) , y magnificación . Un campo de visión (FOV) estrecho y alta magnificación son adecuados para contenedores pequeños como viales. Los lentes telecéntricos son ideales, ya que minimizan la distorsión de perspectiva, manteniendo consistentes las mediciones del nivel del líquido a pesar de pequeños desplazamientos de la posición del contenedor.

Iluminación: Iluminando la interfaz líquido-gas

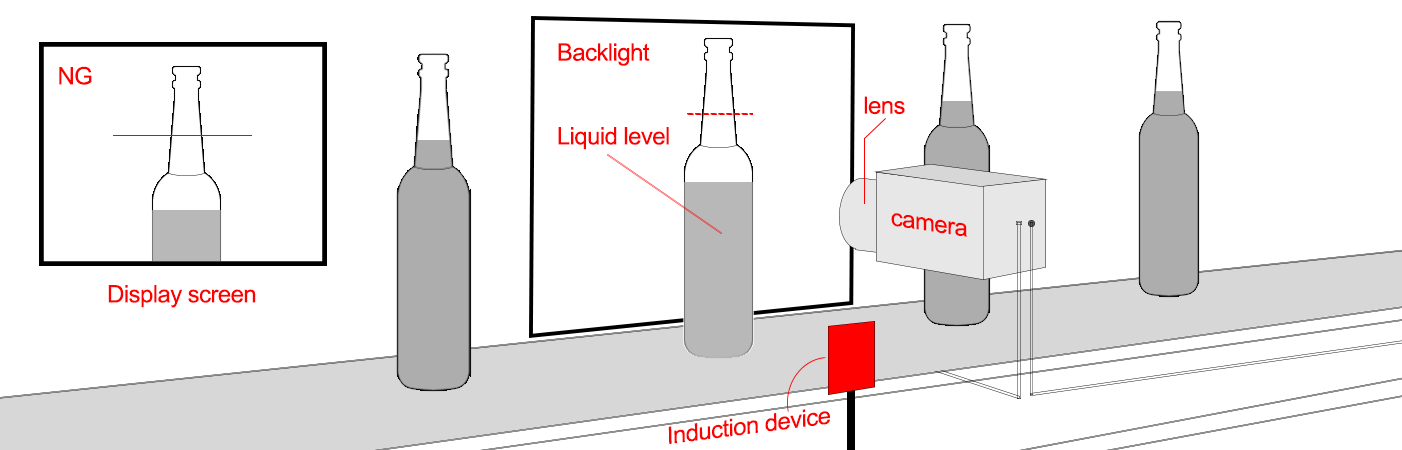

La iluminación crea contraste entre el líquido, el contenedor y el aire. Contraluz es adecuada para contenedores transparentes, utilizando una fuente de luz trasera para siluetear el nivel del líquido. Para contenedores opacos o irregulares, iluminación coaxial reduce las reflexiones en la superficie. LEDs de colores mejoran el contraste con líquidos coloreados/reflectantes, y la difusión evita deslumbramientos.

Software de Procesamiento de Imágenes: Analizando los Datos

El software especializado procesa las imágenes para determinar los niveles de líquido. Los algoritmos detectan bordes, miden distancias entre puntos de referencia (por ejemplo, la parte superior del recipiente y la superficie del líquido) y las comparan con umbrales. Los sistemas avanzados abordan desafíos como meniscos curvados o burbujas mediante filtros, reconocimiento de patrones o aprendizaje automático para lograr adaptabilidad.

Aplicaciones Prácticas de la Detección de Nivel de Líquidos mediante Visión Artificial

1. Industria de Bebidas y Alimentos

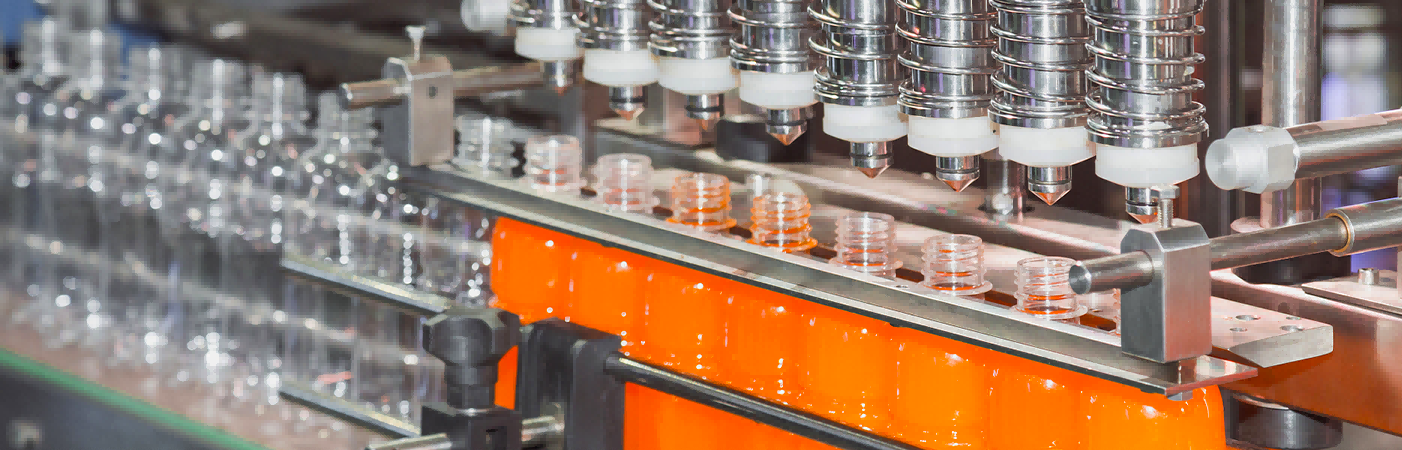

En plantas de envasado de bebidas, los sistemas de visión artificial inspeccionan los niveles de llenado en botellas de agua, refresco o jugo a velocidades de hasta 1.000 botellas por minuto. Las cámaras montadas encima o al lado de las cintas transportadoras verifican los llenados insuficientes (que generan insatisfacción del cliente) y los excesivos (que provocan derrames y desperdicio). Por ejemplo, un importante fabricante de bebidas gaseosas implementó un sistema de visión con cámaras de 12MP e iluminación trasera para garantizar que los niveles de llenado en botellas de plástico fueran consistentes dentro de ±0,5 mm, reduciendo el desperdicio anual de producto en un 3%.

2. Dispositivos farmacéuticos y médicos

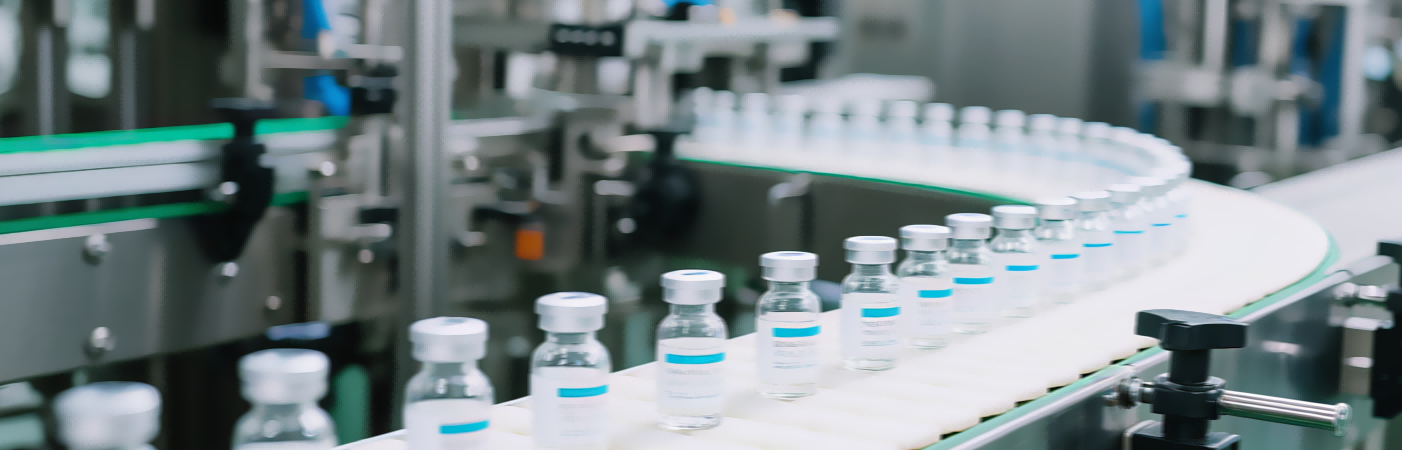

La producción farmacéutica exige un estricto cumplimiento de los niveles de llenado en viales, jeringas y bolsas intravenosas para garantizar la precisión de la dosis. Los sistemas de visión artificial aquí deben manejar recipientes pequeños y líquidos transparentes, cumpliendo al mismo tiempo con las normativas vigentes (por ejemplo, las directrices de la FDA). Una empresa farmacéutica que fabrica bolígrafos de insulina utiliza lentes telecéntricos e iluminación coaxial para detectar los niveles de llenado en jeringas de 1 ml, logrando una precisión de ±0,02 mm. Esto elimina las inspecciones manuales, reduce los errores humanos y acelera la validación de lotes.

3. Industria química y petrolera

En el procesamiento químico, la monitorización precisa del nivel de líquidos evita desbordamientos de sustancias peligrosas y garantiza las proporciones correctas de mezcla. Los sistemas de visión artificial equipados con cámaras resistentes (protegidas contra el polvo, la humedad y los humos corrosivos) inspeccionan grandes tanques o barriles que contienen ácidos, disolventes o combustibles. Por ejemplo, una refinería de petróleo utiliza cámaras de termografía junto con sistemas de luz visible para detectar los niveles de líquido en tanques de almacenamiento de alta temperatura, en donde los sensores tradicionales fallan debido al calor extremo.

4. Automoción y Aeronáutica

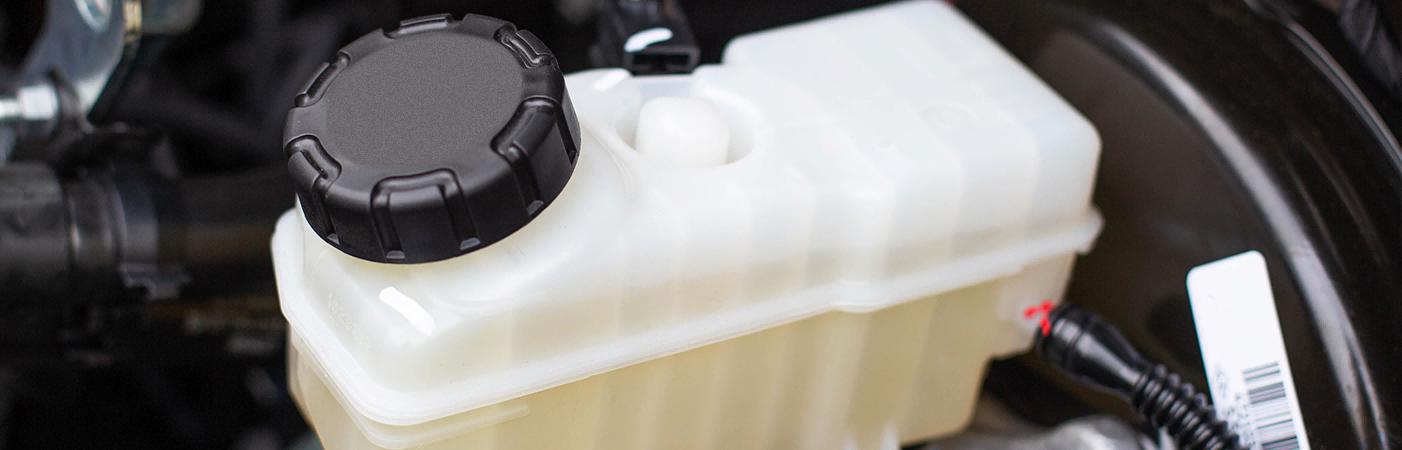

En la fabricación automotriz, la visión artificial verifica los niveles de llenado de fluidos tales como aceite del motor, líquido de frenos y refrigerante en componentes del vehículo. Por ejemplo, durante el ensamblaje de un radiador, las cámaras confirman que los niveles de refrigerante cumplan con las especificaciones antes del sellado, evitando fugas y garantizando el desempeño del motor. En la industria aeroespacial, esta tecnología inspecciona los depósitos de fluido hidráulico en aeronaves, en donde la precisión es fundamental para la seguridad.

Ventajas sobre los métodos tradicionales

La visión por máquina ofrece varias ventajas clave para la detección del nivel de líquidos:

Medición Sin Contacto : Elimina el riesgo de contaminación, haciéndola adecuada para entornos estériles (por ejemplo, farmacéuticos).

Alta velocidad y precisión : Maneja líneas de alta velocidad y logra una precisión submilimétrica.

Versatilidad : Se adapta a distintas formas, tamaños de recipientes y tipos de líquidos con mínima reconfiguración.

Integración de datos : Proporciona datos en tiempo real para la optimización de procesos y la elaboración de informes de control de calidad.

Conclusión

La visión por máquina ha revolucionado la detección del nivel de líquidos al combinar alta precisión, velocidad y flexibilidad. Al seleccionar las cámaras, lentes y sistemas de iluminación adecuados, las industrias pueden superar las limitaciones de los métodos tradicionales y garantizar una calidad constante del producto. Desde el envasado de bebidas hasta la fabricación aeroespacial, esta tecnología continúa impulsando la eficiencia y fiabilidad en procesos críticos, convirtiéndose en una herramienta indispensable en la automatización moderna.
