Rôle de l'éclairage arrière en vision industrielle pour améliorer la qualité d'image

Comprendre le Rétroéclairage en Vision Industrielle

Dans les systèmes d'automatisation industrielle et d'inspection qualité, le rétroéclairage en vision industrielle joue un rôle essentiel dans la capture d'images précises. Contrairement à l'éclairage frontal ou latéral, le rétroéclairage place la source lumineuse derrière l'objet, créant un fort contraste entre le contour de l'objet et l'arrière-plan. Cette approche s'avère particulièrement efficace dans les applications où la mesure des arêtes, la détection de formes ou l'identification de petits défauts sont essentielles. En éclairant depuis l'arrière, les systèmes de vision industrielle peuvent distinguer plus précisément les caractéristiques, même dans des environnements complexes ou à grande vitesse.

Pourquoi le Rétroéclairage Améliore la Qualité d'Image

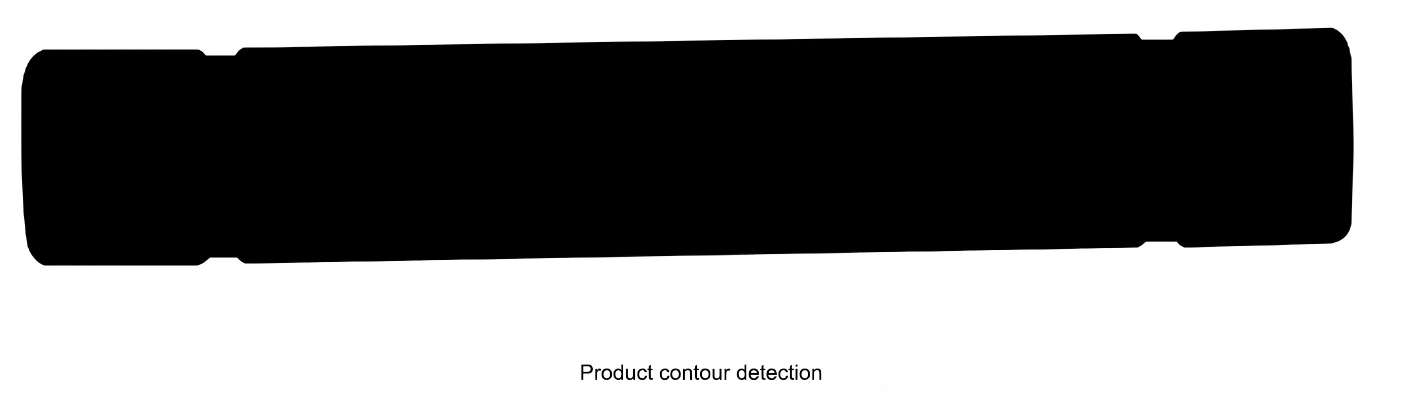

L'éclairage de fond améliore principalement la qualité d'image en augmentant le contraste entre un objet et son arrière-plan. Dans de nombreux contextes d'imagerie industrielle, les réflexions de surface, les ombres et les variations de texture peuvent compliquer l'analyse d'image. L'éclairage de fond contourne ces problèmes en créant un arrière-plan uniforme et lumineux, et en représentant l'objet comme un profil sombre et nettement défini. Cette technique élimine de nombreuses incohérences que l'éclairage frontal pourrait introduire, permettant ainsi une détection plus fiable des contours, des mesures dimensionnelles et une reconnaissance des formes.

Applications dans divers secteurs industriels

Les éclairages de fond pour la vision industrielle sont utilisés dans des secteurs variés, allant de la fabrication électronique à l'emballage et à la production pharmaceutique. Par exemple :

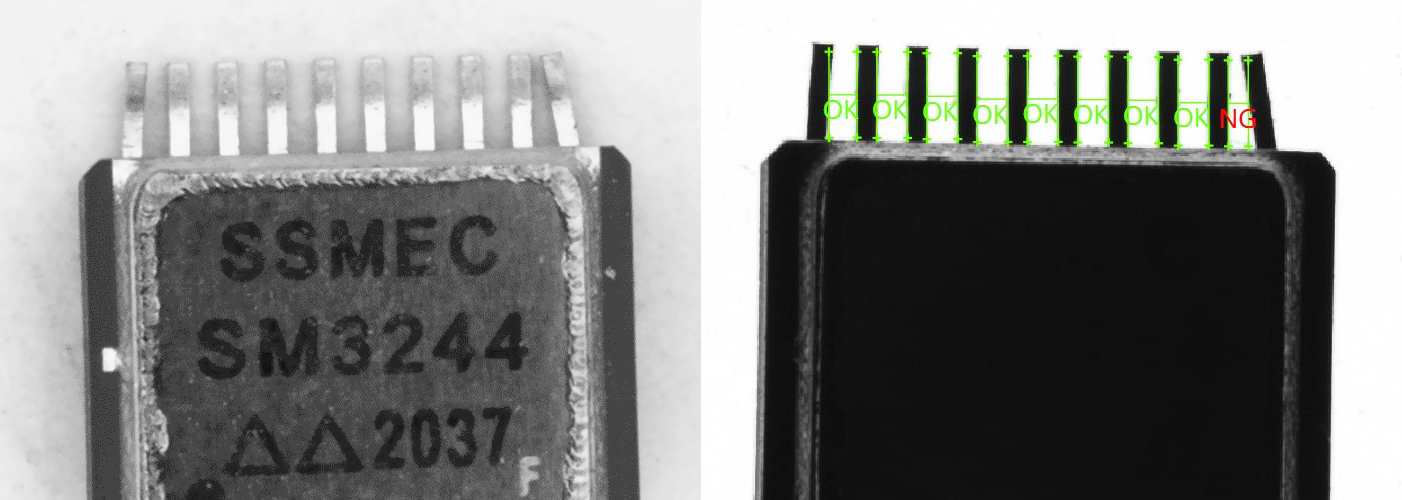

• Inspection électronique : Identifier des défauts sur les composants de circuits imprimés ou les broches de connecteurs.

• Contrôles qualité d'emballage : Vérifier que les scellés, les étiquettes et les formes correspondent exactement aux spécifications.

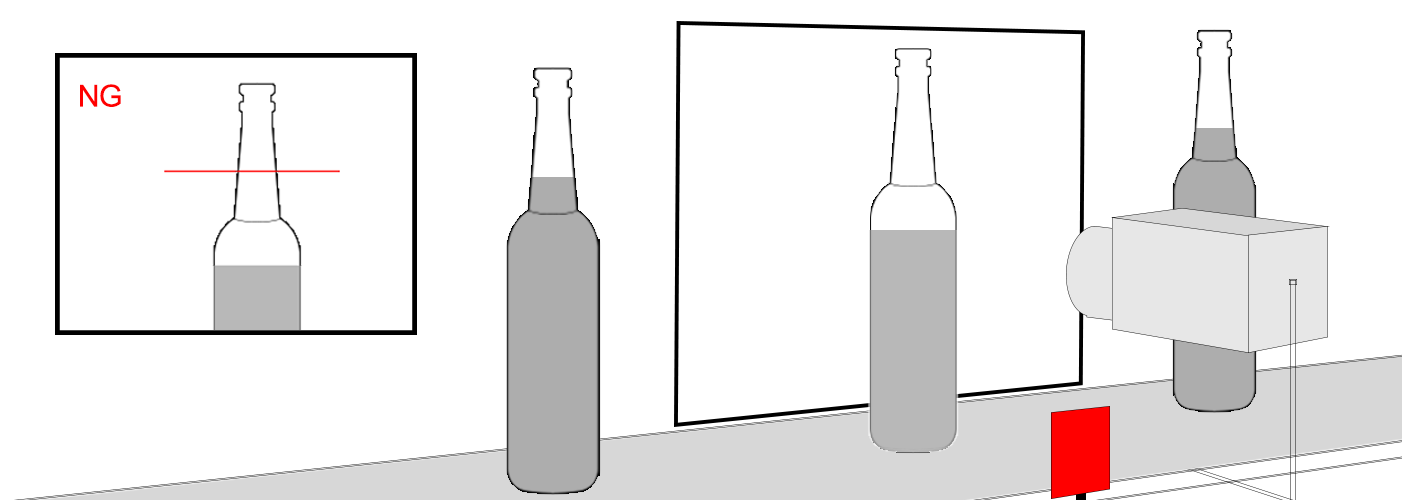

• Pharmacie : Détection des défauts des comprimés ou du niveau de remplissage dans des récipients transparents.

• Inspection des pièces automobiles : Mesure des joints, engrenages ou composants de précision.

En fournissant une silhouette claire et à fort contraste, l'éclairage par transparence permet aux algorithmes de vision industrielle d'effectuer des mesures précises et de détecter les anomalies avec une plus grande exactitude.

Intégration de l'éclairage par transparence dans un système de vision

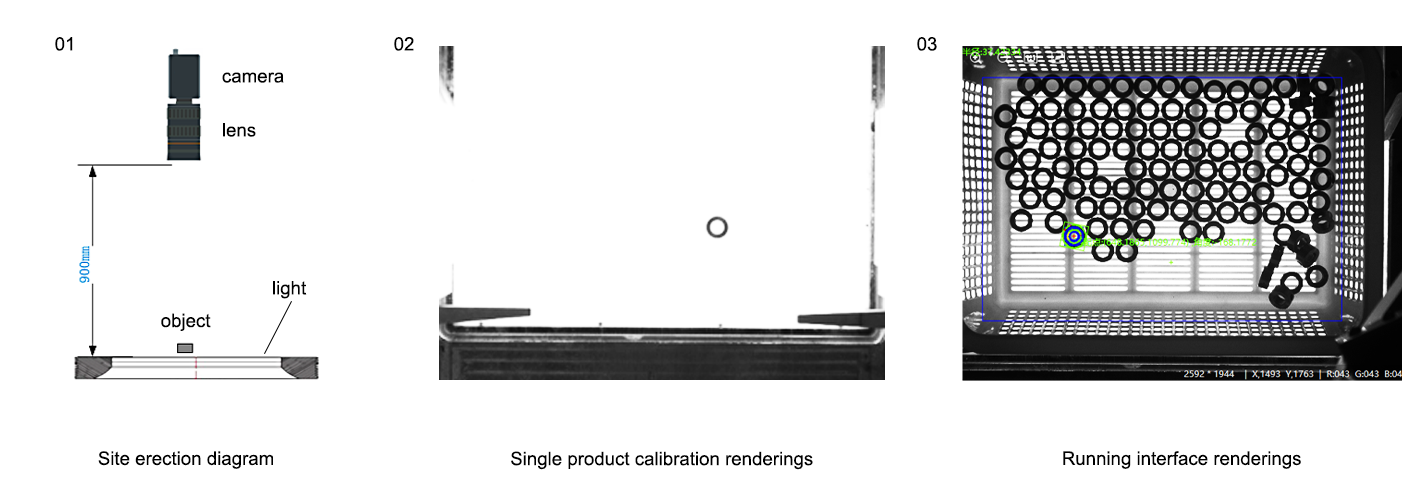

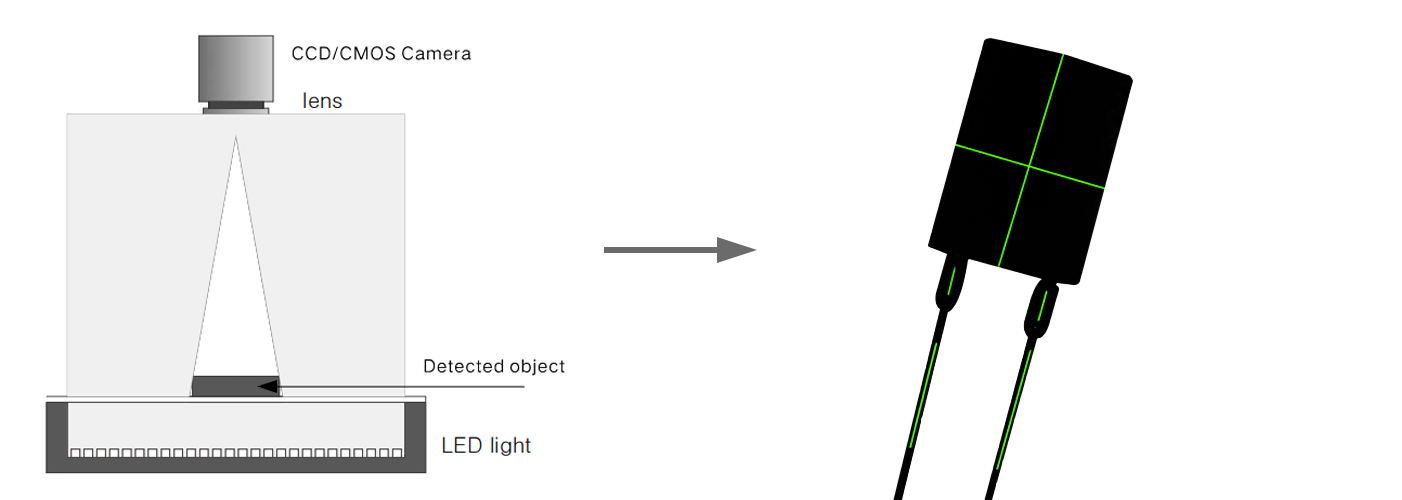

L'efficacité d'un éclairage arrière dépend non seulement de sa qualité, mais aussi de son intégration correcte dans le système de vision. La source lumineuse doit être positionnée avec précision derrière l'objet, alignée avec l'axe optique de la caméra afin de créer la silhouette optimale. Des diffuseurs peuvent être utilisés pour adoucir la lumière et éliminer les dégradés trop marqués, tandis que des collimateurs peuvent concentrer la lumière pour des contours plus nets. En outre, le choix de l'objectif et des paramètres de la caméra est essentiel pour tirer pleinement parti de l'éclairage par transparence.

Éclairage par transparence vs. autres techniques d'éclairage

Bien que l'éclairage par arrière soit excellent pour définir les contours et les formes, ce n'est pas une solution universelle. L'éclairage frontal convient mieux pour capturer les détails de surface, et l'éclairage latéral est idéal pour mettre en évidence les textures. Dans de nombreux systèmes de vision industrielle avancés, une combinaison de techniques d'éclairage est utilisée — en passant dynamiquement de l'une à l'autre pour s'adapter aux exigences d'inspection. Toutefois, lorsque la précision de la définition des contours est primordiale, l'éclairage arrière reste inégalé.

Problèmes courants et solutions pour les surmonter

Certains défis liés à l'éclairage arrière incluent :

• Éblouissement ou fuite lumineuse : Cela peut être réduit en utilisant un blindage approprié ou des sources de lumière collimatées.
• Luminosité insuffisante sur de grands champs de vision : Des LED haute puissance ou plusieurs éclairages arrière synchronisés peuvent résoudre ce problème.
• Échauffement excessif : Une gestion thermique efficace prolonge la durée de vie des éclairages arrière haute luminosité et maintient une performance constante.
• En collaborant avec des spécialistes expérimentés en éclairage pour la vision industrielle, ces défis peuvent être atténués afin d'assurer un fonctionnement fiable.

Progrès dans la technologie d'éclairage arrière

Les récentes innovations rendent l'éclairage arrière encore plus efficace et économe en énergie. Les matrices de LED haute densité, les films de diffusion avancés et le contrôle adaptatif de la luminosité permettent un réglage plus précis de la sortie lumineuse. Certains éclairages arrière s'intègrent désormais avec des logiciels de vision industrielle, permettant d'ajuster dynamiquement la luminosité en fonction des données d'inspection en temps réel. Ce niveau d'adaptabilité est particulièrement précieux dans les environnements de production où les tailles, vitesses ou matériaux des produits varient.

Impact sur les performances globales du système

Dans un système de vision industrielle, le rôle de l'éclairage de fond va au-delà de l'éclairage simple de l'objet. En fournissant un signal visuel propre et constant, l'éclairage de fond réduit les erreurs de traitement, diminue les temps d'inspection et améliore la fiabilité du système. Les images à fort contraste nécessitent moins de puissance de calcul pour la détection des contours et les mesures, permettant un débit plus élevé sans nuire à la précision. À long terme, cette efficacité peut se traduire par des économies de coûts importantes et une qualité de production accrue.

Conclusion

L'éclairage de contresens pour la vision industrielle est un outil indispensable pour obtenir une capture d'image haute précision dans l'automatisation industrielle. En offrant un contraste supérieur, en réduisant le bruit visuel et en permettant une imagerie de silhouette précise, un éclairage bien conçu améliore considérablement les performances des systèmes de vision. Que ce soit dans l'industrie électronique, l'emballage, l'automobile ou la production pharmaceutique, l'éclairage approprié garantit que les processus d'inspection sont à la fois efficaces et fiables. À mesure que la technologie d'éclairage continue d'évoluer, le potentiel en matière de précision et d'adaptabilité accrues pour les systèmes de vision industrielle ne cessera de s'accroître.
