Pourquoi les projets de vision par ordinateur ont-ils tendance à devenir instables plus tard dans leur cycle de vie ?

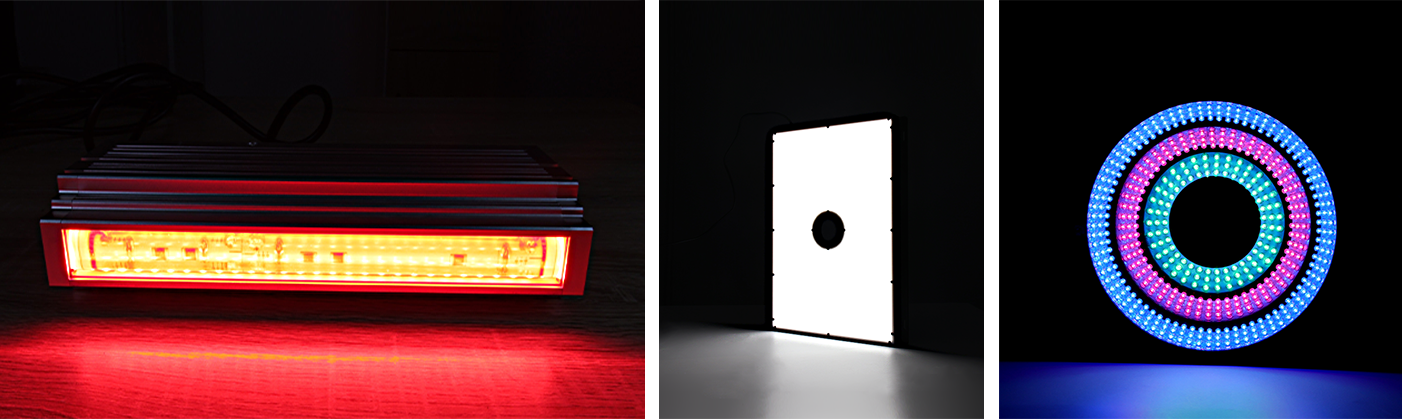

Dans un système de vision industrielle, la source lumineuse détermine la base de l’acquisition d’images, tandis que le contrôleur assure la stabilité de cette acquisition. Dans de nombreux projets, des résultats satisfaisants peuvent être obtenus dès les premières phases, mais le système devient instable par la suite. Souvent, la cause première n’est ni la caméra ni l’algorithme, mais une sous-estimation du lien de contrôle de la source lumineuse.

Dans le monde réel -dans les projets concrets, l’attention est généralement portée sur la caméra, l’objectif, l’algorithme et le type de source lumineuse, tandis que le contrôleur reçoit nettement moins d’attention. Le résultat est le suivant : des performances excellentes en laboratoire, mais des problèmes commencent à apparaître une fois que le système est déployé sur site client, fonctionne sur de longues périodes ou opère à des fréquences élevées de cycle.

Les symptômes courants incluent :

● Luminosité d’image fluctuante

● Faible cohérence entre différentes séries de production

● Temps de réponse lent de l’éclairage lors de déclenchements à haute vitesse

● Dérive des résultats d’inspection après un fonctionnement prolongé

● Échauffement important de la source lumineuse et réduction accélérée de sa durée de vie

En apparence, il s'agit de « problèmes d'image », mais en réalité, beaucoup d'entre eux résultent d'une sélection inadéquate du contrôleur.

je suis... Pourquoi le contrôleur devient-il de plus en plus critique dans les systèmes de vision industrielle ?

Ces dernières années, une évolution nette s'est produite dans le domaine de la vision industrielle : l'attention des clients s'est déplacée de « peut-il inspecter ? » à « peut-il inspecter de façon fiable sur le long terme ? »

En particulier dans des secteurs tels que l'électronique 3C, les semi-conducteurs, les nouvelles énergies, les pièces automobiles, l'emballage et l'industrie pharmaceutique, les exigences des projets vont généralement au-delà de la simple acquisition d'images. Elles impliquent notamment :

● Fonctionnement stable à long -terme

● Sortie constante à des fréquences élevées de cycles

● Imagerie uniforme sur plusieurs postes et lots

● Fréquence de maintenance réduite

● Meilleure efficacité énergétique et gestion thermique

Dans ce contexte, l'importance du contrôleur a considérablement augmenté.

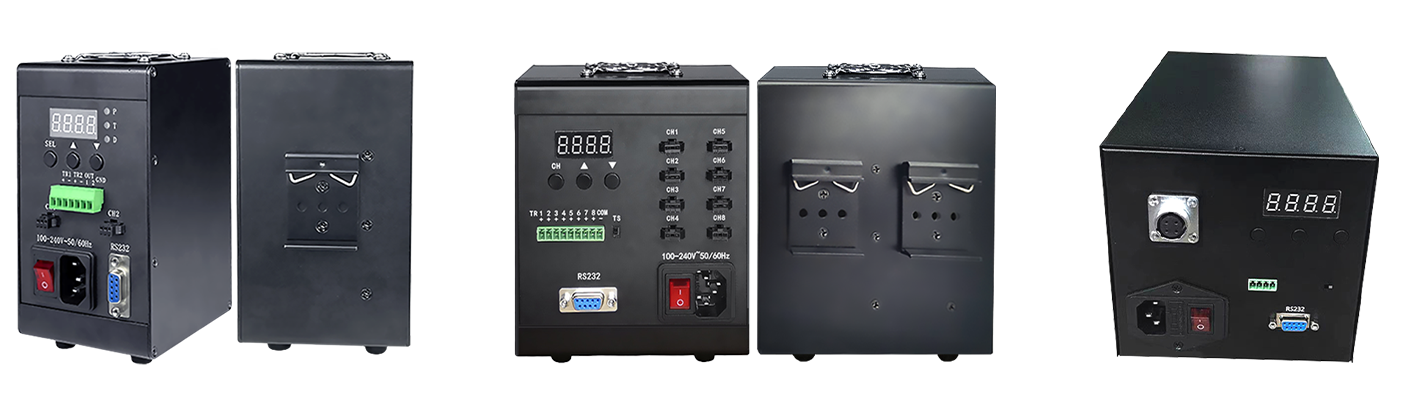

Un contrôleur ne se contente pas d’alimenter la source lumineuse ; il exécute en réalité plusieurs tâches fondamentales :

● Fournir une sortie stable à la source lumineuse

● Permettre un réglage fin de la luminosité

● Coordonner le déclenchement synchrone avec la caméra

● Gérer la puissance crête par rapport à la puissance de fonctionnement continue

● Atténuer les fluctuations causées par la surchauffe et les conditions anormales

Du point de vue système, le contrôleur constitue le maillon essentiel entre la solution optique et la stabilité sur le terrain.

II. Les États membres  Pourquoi de nombreux problèmes d’imagerie sont-ils en réalité des problèmes de commande ?

Une idée reçue courante dans les applications industrielles de la vision artificielle : lorsque la qualité d’image est médiocre, on soupçonne en premier lieu la caméra, l’objectif et l’algorithme. En réalité, le contrôleur devrait souvent figurer parmi les premiers éléments à vérifier.

La raison en est simple : si la sortie du contrôleur est instable, la luminosité, la réponse et l’état thermique de la source lumineuse en sont tous affectés, et chacun de ces changements se traduit directement sur l’image.

2.1 Les fluctuations de la sortie provoquent directement une incohérence du niveau de gris

Pour des tâches telles que la mesure dimensionnelle, le positionnement/la reconnaissance et la détection de défauts, la cohérence du niveau de gris de l’image est extrêmement importante. Si le courant ou la tension de sortie du contrôleur est instable, le résultat le plus direct est une intensité lumineuse fluctuante, entraînant :

● Des valeurs de seuil instables

● Des résultats d’extraction de contours variables

● Une réduction du contraste des défauts

● Une faible reproductibilité des algorithmes

Dans de nombreux projets, le problème ne réside pas dans une robustesse insuffisante des algorithmes, mais dans une entrée instable en amont.

2.2 Une vitesse de réponse insuffisante nuit aux applications à grande vitesse

Dans des applications telles que l’imagerie haute vitesse en passage rapide, la figuration du mouvement à exposition courte et la synchronisation par déclenchement externe, les capacités de réponse du contrôleur sont critiques. Si le contrôleur présente un défaut de réponse en mode stroboscopique, une lenteur au front montant ou une incohérence de synchronisation, les problèmes suivants peuvent survenir :

● Une luminosité insuffisante pendant la durée d’exposition

● Bord arrière flou

● Incapacité à capturer les détails fins

● Taux de reconnaissance en baisse à mesure que la fréquence des cycles augmente

Superficiellement, ces images ressemblent à des « images floues », mais la cause profonde est que le contrôleur ne parvient pas à exploiter pleinement les capacités réelles de la source lumineuse.

2.3 La dérive thermique fait en sorte que le système « fonctionne bien au départ, mais échoue plus tard »

De nombreux projets réussissent parfaitement les tests initiaux, mais après plusieurs heures de fonctionnement continu, la qualité d'image commence à se dégrader. Ces problèmes sont souvent directement liés à la gestion thermique.

Si le contrôleur ne dispose pas d’une gestion thermique efficace, la température de la source lumineuse et du côté du pilote augmente avec la durée de fonctionnement, ce qui peut entraîner :

● Une capacité de sortie réduite

● Une dérive de la luminosité

● Une faible reproductibilité

● Durée de vie réduite de la source lumineuse

Ainsi, de nombreux « problèmes apparaissant après un certain temps » ne sont pas des pannes aléatoires ; ils résultent d’une prise en compte insuffisante de la capacité de fonctionnement continu du contrôleur lors de la phase de conception.

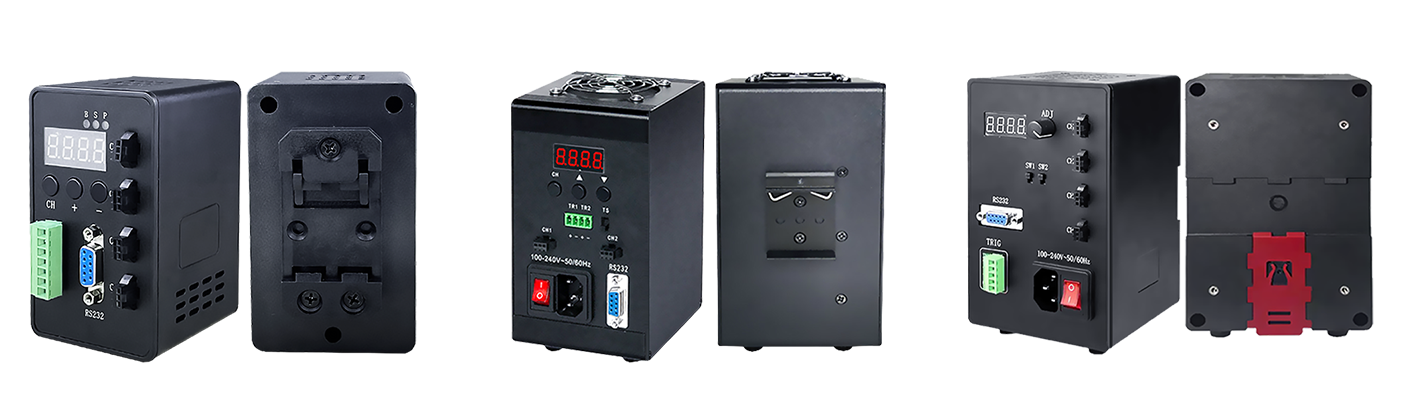

Iii.  Quelles sont les principales caractéristiques techniques du contrôleur à évaluer ?

Du point de vue d’une application de vision industrielle, la sélection d’un contrôleur ne doit pas reposer uniquement sur la question « s’allume-t-il ? ». Il convient plutôt de se concentrer sur les aspects suivants.

3.1 La capacité de sortie correspond-elle réellement aux exigences de la source lumineuse ?

Il s’agit de l’exigence la plus fondamentale. La sortie maximale du contrôleur doit couvrir au moins les besoins réels de la source lumineuse, et idéalement avec une marge de sécurité.

Dans ces scénarios précis, évitez absolument de choisir un contrôleur sur la base d’un critère de « juste suffisant » :

● Haut -sources lumineuses alimentées en puissance

● Haut -applications de stroboscopie par fréquence

● Multi -fonctionnement simultané de plusieurs canaux

● Long -durée de fonctionnement continu

● Court -exposition élevée -applications de caméras à grande vitesse

Si la conception de l’alimentation est trop juste, le système peut fonctionner en laboratoire, mais lorsque la température augmente, que les charges varient, que le fonctionnement est continu et que d’autres conditions réelles se combinent, des problèmes sont susceptibles d’apparaître.

3.2 La précision et la plage de gradation sont-elles suffisantes ?

En vision industrielle, la commande de la luminosité ne consiste pas à « privilégier une gradation grossière », mais bien à « privilégier une commande plus fine ». En particulier dans les tâches sensibles au contraste, telles que l’inspection des défauts de surface, la reconnaissance de caractères et la localisation des contours, des ajustements fins de la luminosité sont souvent requis.

Les performances de gradation influencent principalement deux aspects :

● L’efficacité du réglage sur site

● La capacité à reproduire de façon constante les images

Si les paliers de gradation du contrôleur sont trop grossiers, les ingénieurs sur site éprouvent des difficultés à optimiser l’image. Si la reproductibilité est médiocre, même si les paramètres sont enregistrés, les mêmes résultats ne peuvent être reproduits sur différents équipements ni entre différentes séries.

3.3 La réponse déclenchée et la synchronisation répondent-elles aux exigences de fréquence de cycle ?

Pour les projets de lignes de production à grande vitesse, le contrôleur doit assurer une synchronisation fiable avec la caméra, l’API ou le système hôte. Il ne s’agit pas simplement de « pouvoir être déclenché » ; cela exige :

● Une latence de réponse contrôlable

● Une sortie de stroboscope stable

● Une bonne cohérence d’un déclenchement à l’autre

● Aucune atténuation ni dérive en régime -de haute fréquence

Ces fonctionnalités déterminent directement si le contrôleur convient aux scénarios d’imagerie -à grande vitesse.

3.4 Les mécanismes de gestion thermique et de protection sont-ils complets ?

La capacité de gestion thermique est souvent négligée dans de nombreux projets, alors qu’elle est en réalité très critique. Un contrôleur adapté aux environnements industriels nécessite généralement des fonctionnalités de protection et de gestion assez complètes, telles que :

● Sur -protection contre la température

● Sur -protection contre le courant

● Surveillance de la sortie

● Alarmes en cas de conditions anormales

● Contrôle stable de l’alimentation pendant un fonctionnement à long terme

Ces fonctionnalités peuvent ne pas ressembler à des « spécifications d’imagerie », mais elles déterminent si le système peut réellement être déployé de façon fiable.

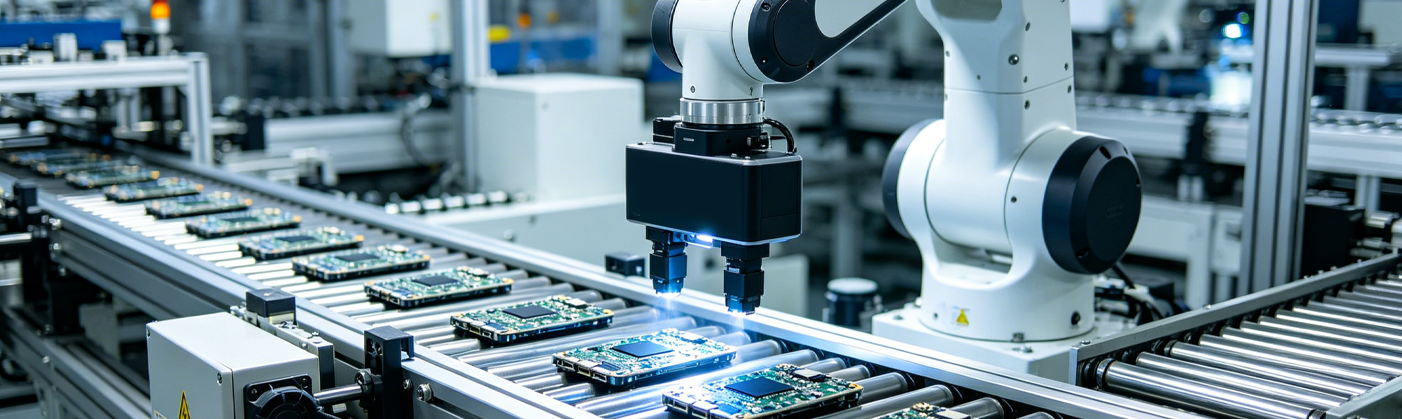

Iv.  Un scénario industriel typique : pourquoi les performances observées en laboratoire se dégradent-elles sur la ligne de production ?

Cette situation est très courante en vision industrielle.

Prenons l’exemple de l’inspection visuelle des composants 3C. Lors de la validation initiale en laboratoire, le nombre d’échantillons est limité, la température ambiante est stable et la durée de fonctionnement est courte : le système affiche souvent des performances idéales. Mais dès que l’équipement est mis en service, les conditions changent radicalement :

● Fréquences de cycle de fonctionnement plus élevées

● Durées de fonctionnement continu plus longues

● Changement de la température ambiante

● Variations entre les lots de pièces

● Fréquence de déclenchement plus élevée entre la caméra et la source lumineuse

Si le contrôleur présente l’un des problèmes suivants :

● Marge de sortie insuffisante

● Réponse médiocre aux hautes fréquences

● Gestion thermique insuffisante

● Faible reproductibilité du gradation

Le système subit alors facilement des fluctuations d’image, entraînant des détections erronées, des défauts non détectés ou des ajustements répétés des paramètres.

C’est pourquoi de nombreux projets échouent non pas parce que « la solution était erronée », mais parce que l’ingénierie système était incomplète. La source lumineuse adaptée est choisie, mais le contrôleur n’est pas correctement associé, ce qui compromet finalement le résultat global.

V. Je vous en prie.  Du point de vue de l’application : pourquoi le contrôleur ne peut-il plus être considéré comme un « accessoire » ?

Dans certains projets antérieurs, le contrôleur était souvent considéré comme un composant périphérique — tant qu’il pouvait piloter la source lumineuse, cela suffisait. Or, à mesure que la complexité des applications de vision industrielle augmente continuellement, cette approche devient de moins en moins adaptée.

En effet, le contrôleur n’influence plus uniquement l’action d’éclairage ; il affecte des paramètres clés de l’ensemble du système :

● Stabilité de l'image

● Qualité des données entrantes pour les algorithmes

● Efficacité du réglage du projet

● Capacité de fonctionnement continu de l’équipement

● Durée de vie de la source lumineuse et intervalles d’entretien

● Potentiel d’extension et de mise à niveau futurs

Autrement dit, bien que le contrôleur ne participe pas directement au traitement d’image, il détermine directement si la qualité des données entrantes destinées au traitement d’image est stable. Et dès lors que l’entrée amont d’un système de vision industrielle devient instable, même le composant aval le plus performant ne peut plus faire qu’une gestion des dégâts.

VI.sélectionner un contrôleur revient essentiellement à poser les fondations de la stabilité du système

Lors de la conception de la solution d’éclairage, ne vous concentrez pas uniquement sur le type de source lumineuse, la luminosité et la méthode de fixation. Évaluez également si le contrôleur répond réellement aux besoins du projet, en prêtant une attention particulière à :

● Capacité de sortie

● Précision du gradation

● Réactivité au déclenchement

● Gestion thermique

● Fiabilité en fonctionnement continu

Avec un contrôleur correctement sélectionné, les performances de la source lumineuse peuvent être pleinement exploitées. Avec un contrôleur inadapté, même la meilleure source lumineuse aura des difficultés à fonctionner de façon stable sur le terrain à long terme.
