Guida alle telecamere industriali per l'automazione e l'ispezione in fabbrica

Specifiche chiave delle telecamere industriali per il successo nell’automazione

Risoluzione, frequenza dei fotogrammi e campo visivo: allineare le prestazioni ai requisiti di ispezione

La risoluzione deve essere sufficientemente elevata da rilevare anche i difetti più piccoli che intendiamo individuare. Ad esempio, una telecamera da 5 megapixel posizionata a circa mezzo metro dall’oggetto osservato è in grado di distinguere dettagli piccoli fino a un decimo di millimetro. Per quanto riguarda la frequenza dei fotogrammi (frame rate), essa deve superare la velocità con cui si muove l’oggetto sulla linea di produzione, per evitare sfocature dovute al movimento. Le linee di imballaggio ad alta velocità richiedono generalmente una frequenza superiore a 120 fotogrammi al secondo. Anche il campo visivo è un fattore cruciale: dobbiamo assicurarci che tutti gli elementi rilevanti rientrino interamente nel campo visivo della telecamera, senza eccessive distorsioni. Se il campo visivo è troppo ristretto, alcuni difetti potrebbero passare inosservati nelle zone periferiche; se invece è troppo ampio, anche i difetti più piccoli non risulteranno chiaramente visibili. Per quanto concerne la lettura del testo, la maggior parte delle linee guida industriali stabilisce che, affinché i sistemi di riconoscimento ottico dei caratteri (OCR) funzionino correttamente, è necessario disporre di almeno 2,5 pixel per ogni carattere. Ciò contribuisce a garantire un riconoscimento quasi completo dei caratteri, con un’accuratezza pratica pari o superiore al 99,7%.

Rafforzamento ambientale: grado di protezione IP, resistenza a urti/vibrazioni e intervallo termico di funzionamento

Secondo i test di affidabilità del produttore, le telecamere prive di protezione IP65+ tendono a guastarsi circa tre volte più velocemente quando esposte a polvere o umidità. Per quanto riguarda le vibrazioni, un valore superiore a 15G contribuisce a mantenere la telecamera correttamente focalizzata sugli appositi bracci robotici. Anche l’intervallo di temperatura è fondamentale: la maggior parte delle telecamere industriali deve operare in condizioni comprese tra -20 gradi Celsius e +70 gradi Celsius senza perdere la propria calibrazione. Ciò significa che funzionano in modo affidabile sia in ambienti refrigerati per la gestione di prodotti congelati, sia nelle vicinanze di impianti di colata metallurgica ad alta temperatura, dove le temperature raggiungono valori estremi. Quali sono i principali fattori alla base di prestazioni durevoli? Esaminiamo alcune specifiche tecniche chiave che fanno davvero la differenza nelle applicazioni reali.

I sistemi privi di queste specifiche subiscono il 42% in più di fermo non programmato in ambienti industriali gravosi.

Tipi di telecamere industriali e i relativi ruoli mirati nell’ispezione

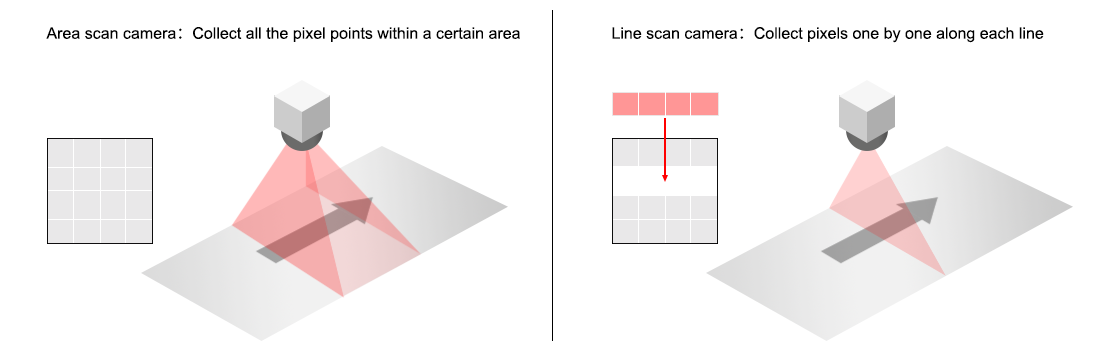

Telecamere area scan vs. telecamere line scan: ottimizzazione per il rilevamento di difetti, il riconoscimento ottico dei caratteri (OCR) e la misurazione ad alta velocità

Le telecamere a scansione d'area acquisiscono immagini complete in un unico istante, il che funziona ottimamente per oggetti che si muovono poco o solo occasionalmente, come schede a circuito stampato, bottiglie o confezioni sigillate di prodotti. Queste telecamere sono particolarmente efficaci nel rilevare difetti superficiali, quali graffi o variazioni cromatiche, nel verificare che i prodotti abbiano le dimensioni corrette e nella lettura del testo riportato su etichette fisse in posizione.

telecamere industriali 3D, intelligenti e con intelligenza artificiale integrata: abilitano l'analisi direttamente sul dispositivo e il controllo a ciclo chiuso

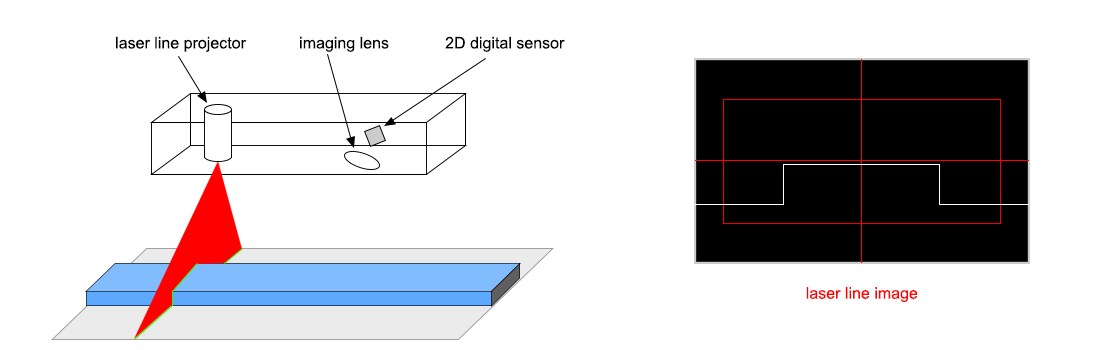

Le telecamere tridimensionali si basano su tecniche di visione stereoscopica o su metodi di triangolazione laser per creare mappe di profondità accurate, fondamentali per applicazioni come il rilievo delle saldature, la guida delle operazioni di prelievo da contenitori (bin picking) o la verifica del livello di riempimento dei contenitori. I modelli di telecamere intelligenti sono dotati di processori integrati che eseguono direttamente alla sorgente algoritmi di visione standard, riducendo i tempi di attesa di circa il 40% rispetto ai vecchi sistemi basati su PC, secondo il rapporto "Machine Vision Report" del 2023. Alcune versioni vanno addirittura oltre, eseguendo direttamente sul dispositivo reti neurali su scala ridotta per compiti immediati di classificazione. Ciò consente azioni di risposta rapida, come lo scarto di componenti difettosi entro soli 50 millisecondi, l’adattamento dinamico dei percorsi di movimento dei robot o la valutazione automatica della qualità, tutto ciò senza richiedere risorse di calcolo cloud né hardware aggiuntivo.

Integrazione senza soluzione di continuità delle telecamere industriali nei sistemi di visione per fabbrica

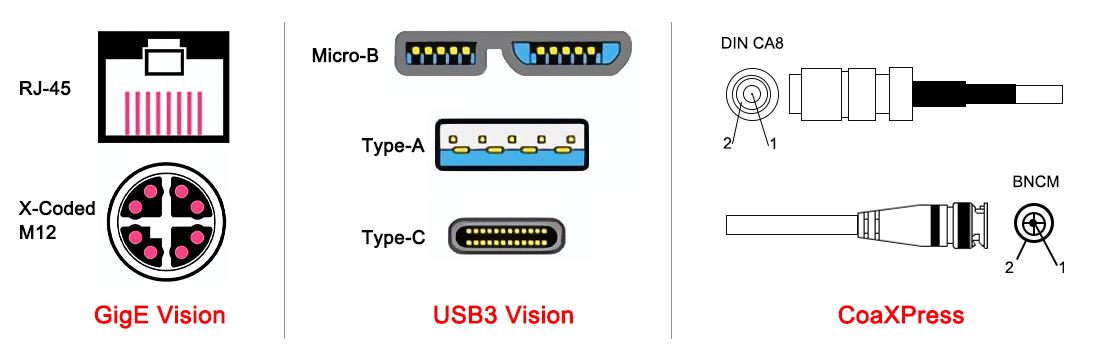

Interfacce per la visione a confronto: GigE Vision, USB3 Vision e CoaXPress per larghezza di banda, distanza e affidabilità in tempo reale

Nella scelta di un'interfaccia, entrano in gioco tre fattori principali: le capacità di banda passante, la lunghezza massima dei cavi e la prevedibilità del tempo di risposta. GigE Vision sfrutta efficacemente i normali cavi Ethernet, consentendo di ridurre i costi di installazione. È particolarmente adatta per impianti distribuiti su aree più estese, poiché supporta distanze fino a circa 100 metri mantenendo velocità intorno a 1 gigabit al secondo. Per questo motivo, molte fabbriche la utilizzano per ispezioni che non richiedono un’elaborazione estremamente rapida. D’altra parte, USB3 Vision ha acquisito popolarità grazie alla semplicità di connessione dei dispositivi, senza necessità di strumenti o configurazioni speciali. La velocità di trasferimento raggiunge circa 5 gigabit al secondo, sebbene i cavi garantiscano un funzionamento affidabile solo entro una distanza di circa cinque metri. Ciò rende USB3 ideale per ambienti di lavoro più piccoli, dove le apparecchiature sono posizionate vicine tra loro su banchi di lavoro. Per applicazioni che richiedono prestazioni estreme, CoaXPress si distingue come l’opzione migliore. Queste interfacce trasmettono dati a velocità straordinarie, fino a 25 gigabit al secondo, attraverso tradizionali cavi coassiali che possono estendersi oltre i 40 metri. Ciò che conta davvero è che il tempo di risposta rimane costante e inferiore a un millisecondo. Secondo recenti benchmark industriali del 2024, questo livello di precisione diventa assolutamente indispensabile in applicazioni quali lo scarto istantaneo di prodotti difettosi lungo le linee di produzione, dove anche ritardi minimi assumono rilevanza critica.

Ottica, illuminazione e sincronizzazione: garantire una qualità dell'immagine ripetibile negli ambienti produttivi

Ottenere immagini coerenti ripetutamente richiede una buona coordinazione tra tutti i componenti hardware, non semplicemente la configurazione di una telecamera. Anche le giuste lenti ad alta risoluzione sono fondamentali, in particolare quelle dotate di speciali rivestimenti antiriflesso che mantengono la nitidezza anche in presenza di polvere sospesa nell’aria o nebbia oleosa. Per i componenti in movimento, l’illuminazione strutturata dà ottimi risultati. Gli array a LED pulsati sono particolarmente efficaci nel bloccare l’azione durante tempi di esposizione estremamente brevi, talvolta fino a circa 0,1 millisecondi. Ciò evita immagini sfocate su nastri trasportatori in movimento a velocità elevata. Per quanto riguarda l’attivazione effettiva dell’acquisizione dell’immagine, la sincronizzazione hardware con i segnali dell’encoder fa tutta la differenza. Questo approccio consente di determinare la posizione esatta del componente con un’accuratezza di mezzo millimetro. Abbiamo osservato che alcune aziende hanno ridotto i tassi di rifiuti falsi di quasi due terzi rispetto ai sistemi che si basano esclusivamente su trigger software per il controllo dei tempi.

Pronto a ottimizzare la configurazione delle telecamere industriali nella tua fabbrica?

La scelta della telecamera industriale più adatta e la sua integrazione senza soluzione di continuità nel proprio sistema di visione sono fondamentali per massimizzare l’efficienza nell’automazione di fabbrica e nei controlli ispettivi. Dall’allineamento delle specifiche tecniche (risoluzione, frequenza dei fotogrammi, rinforzo ambientale) alla selezione dell’interfaccia più idonea, fino alla coordinazione di ottiche, illuminazione e sincronizzazione, ogni fase deve essere personalizzata in base alle esigenze produttive specifiche del cliente.

Con 15 anni di esperienza nel campo della visione artificiale, HIFLY offre un’ampia gamma di telecamere industriali (a scansione area, a scansione linea, 3D e smart) e soluzioni abbinate per obiettivi, illuminazione e sincronizzazione del sistema, tutte certificate ISO 9001:2015 e supportate da assistenza tecnica globale. Per una consulenza gratuita finalizzata alla scelta della telecamera industriale più adatta ai vostri obiettivi di automazione di fabbrica e controllo ispettivo, contattateci già oggi.
