Come scegliere il formato pixel per le telecamere industriali?

Nella configurazione di un sistema di visione industriale, molte persone trascurano un parametro fondamentale: il formato pixel. Tuttavia, esso determina direttamente l’efficienza di memorizzazione delle immagini, la fedeltà della riproduzione cromatica e il carico di elaborazione dei dati. Una scelta corretta può raddoppiare l’efficienza dell’ispezione, mentre una scelta errata può portare a rilevamenti falsi o mancati.

I. Che cos’è esattamente un formato pixel?

In termini semplici, il formato pixel è il metodo di memorizzazione dei dati e la regola di organizzazione di ciascun pixel nel momento in cui una telecamera industriale acquisisce un’immagine. È paragonabile al «metodo di confezionamento dei dati dell’immagine»: metodi diversi di confezionamento determinano il volume di dati, le informazioni contenute (in scala di grigi o a colori) e la complessità dell’elaborazione successiva.

Il valore fondamentale di una telecamera industriale è «acquisire con precisione informazioni efficaci» e il formato pixel filtra e definisce direttamente «quali informazioni vengono acquisite». Ad esempio, se l’obiettivo è semplicemente stabilire se un componente è difettoso, non è necessario acquisire informazioni sul colore; se invece è richiesto distinguere materiali colorati, va scelto un formato in grado di riprodurre il colore. I formati pixel più comuni per le telecamere industriali sono suddivisi principalmente in quattro categorie: Mono, Bayer, RGB e YUV.

II. Quattro formati pixel comuni:

Quattro formati pixel comuni: caratteristiche, differenze e scenari applicativi

Le differenze fondamentali tra i formati pixel risiedono nel «fatto che contengano o meno informazioni sul colore» e nel «modo in cui tali informazioni sul colore vengono memorizzate», aspetti che ne determinano anche gli ambiti di applicazione. Analizziamoli uno per uno:

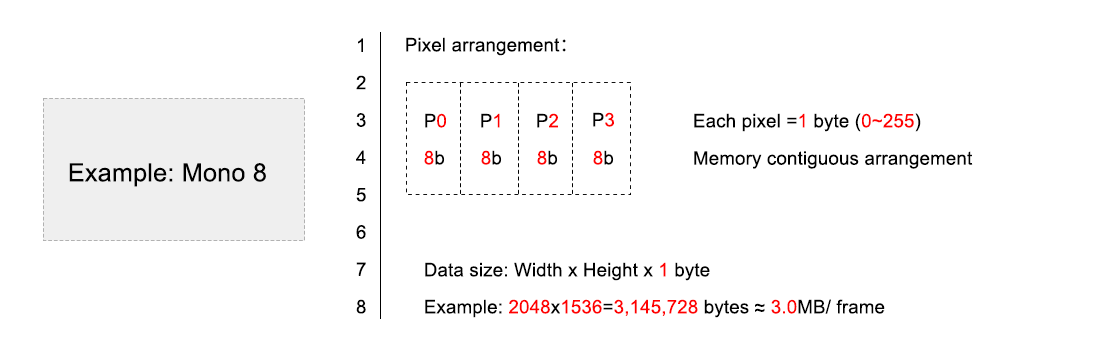

1. Formato Mono: il «re dell’efficienza» per l’imaging in bianco e nero

Il formato Mono, o formato in scala di grigi (monocromatico), è la scelta principale per le telecamere industriali in bianco e nero. La sua caratteristica fondamentale è che ogni pixel memorizza esclusivamente informazioni di luminanza (valore in scala di grigi) e non contiene alcuna informazione cromatica. Ad esempio, Mono 8 indica che ogni pixel viene memorizzato con 8 bit, con un intervallo di scala di grigi compreso tra 0 e 255 (0 corrisponde al nero puro, 255 al bianco puro); Mono 10 utilizza 10 bit, offrendo un intervallo di scala di grigi da 0 a 1023 con dettagli più ricchi.

Vantaggi principali: volume di dati minimo, massima efficienza di archiviazione e trasmissione e, di conseguenza, velocità di acquisizione fotogrammi (frame rate) della telecamera più elevata possibile; minore sensibilità alle variazioni di illuminazione, con conseguente elevata stabilità nelle operazioni di ispezione.

Scenari applicabili: attività di ispezione che non richiedono la distinzione dei colori, ad esempio la misurazione delle dimensioni dei componenti, il rilevamento di difetti superficiali (graffi, crepe, materiale mancante), la lettura di codici a barre, ecc. Ad esempio, in un progetto di ispezione dimensionale della cornice di un prodotto 3C è stato utilizzato il formato Mono 8, ottenendo una frequenza fotogrammi della telecamera di 300 FPS, nettamente superiore a quella dei formati a colori e perfettamente adatta ai cicli delle linee di produzione ad alta velocità.

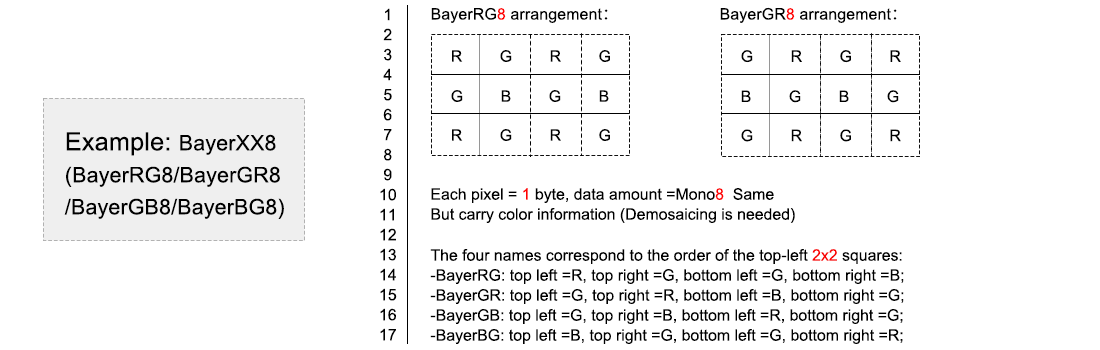

2. Formato Bayer: il «formato dati grezzi» per le telecamere a colori

Il formato Bayer è il «formato nativo» delle telecamere industriali a colori. La sua filosofia progettuale fondamentale è «acquisire informazioni sul colore con la minima quantità di dati possibile». Una matrice filtrante a colori Bayer (con schemi comuni come RGGB, BGGR) viene sovrapposta al sensore della telecamera. Ciascun pixel registra un solo colore primario — rosso, verde o blu — mentre le informazioni relative agli altri due colori vengono calcolate mediante interpolazione dai valori dei pixel adiacenti.

Vantaggi principali: Il volume dei dati è molto inferiore rispetto al formato RGB (vicino a Mono), garantendo un buon compromesso tra una certa capacità di riconoscimento cromatico, frequenza dei fotogrammi ed efficienza di archiviazione.

Limitazioni: L'accuratezza cromatica dipende dagli algoritmi di interpolazione, con conseguenti lievi deviazioni cromatiche e possibili falsi colori ai bordi.

Scenari applicativi: Compiti di rilevamento del colore che richiedono un livello moderato di accuratezza cromatica, ad esempio il sorting cromatico di materiali (distinzione di imballaggi rossi, blu, verdi) o la verifica della correttezza del colore dell’aspetto esteriore di un prodotto. Ad esempio, una linea di sorting per imballaggi alimentari utilizza una telecamera a colori in formato Bayer per distinguere confezioni di diversi gusti, soddisfacendo i requisiti ispettivi pur mantenendo il carico di elaborazione dei dati gestibile.

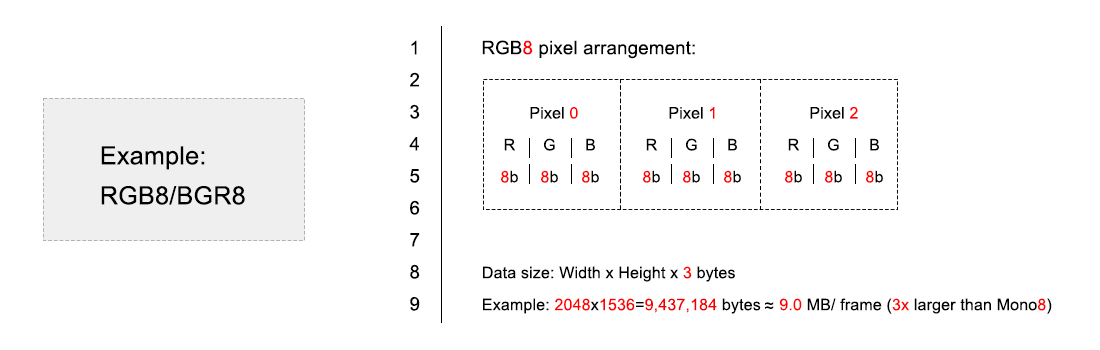

3. Formato RGB: il 're della ricostruzione' per l’imaging a colori

RGB è il formato standard per i colori. Ogni pixel contiene informazioni complete per i canali Rosso (R), Verde (G) e Blu (B), senza necessità di interpolazione. Offre la riproduzione cromatica più autentica. Il comune formato RGB 24 utilizza 24 bit per pixel (8 bit per canale), garantendo un ampio spettro cromatico e un’elevatissima fedeltà.

Vantaggi principali: riproduzione cromatica accurata, dettagli ricchi, adatto a scenari che richiedono un’analisi cromatica fine.

Limitazioni: volume di dati maggiore (triplo rispetto a Mono 8), elevato consumo di spazio di archiviazione e larghezza di banda, riduzione della frequenza dei fotogrammi della telecamera e aumento del carico computazionale per gli algoritmi successivi.

Scenari applicabili: attività che richiedono un'estrema accuratezza cromatica, come l'ispezione delle differenze di colore nei tessuti, la valutazione cromatica dell'aspetto dei cosmetici, la calibrazione del colore dei materiali stampati, ecc. Ad esempio, in un progetto di ispezione di tessuti per abbigliamento di alta gamma è necessario utilizzare il formato RGB 24 per distinguere con precisione le minime differenze cromatiche sul tessuto e impedire che prodotti difettosi lascino lo stabilimento.

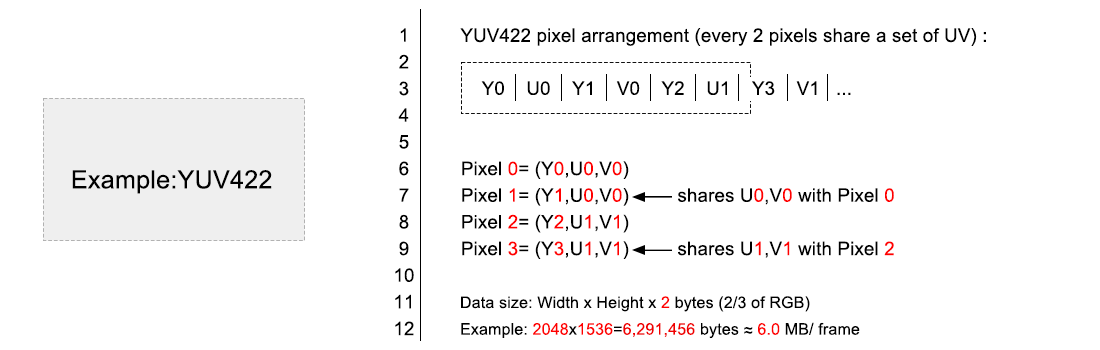

4. Formato YUV: la 'scelta efficiente' per l'elaborazione video

Il formato YUV è stato progettato specificamente per la trasmissione e l'elaborazione video. Il suo vantaggio principale consiste nella "separazione delle informazioni di luminanza e crominanza": Y rappresenta le informazioni di luminanza (luminosità/scala di grigi), mentre U e V rappresentano le informazioni di crominanza (colore). Poiché l'occhio umano è più sensibile alle variazioni di luminanza rispetto a quelle di crominanza, il formato YUV consente di ridurre il volume dei dati "abbassando la frequenza di campionamento delle informazioni crominanti", mantenendo al contempo la qualità visiva.

I formati comuni di sottocampionamento YUV sono YUV 4:2:2, YUV 4:4:4 e YUV 4:2:0. In generale, numeri più elevati indicano una maggiore completezza delle informazioni cromatiche e un volume di dati maggiore (YUV 4:4:4 ≈ RGB 24, YUV 4:2:2 ≈ 2/3 di RGB 24, YUV 4:2:0 ≈ 1/2 di RGB 24).

Vantaggi principali: volume di dati inferiore rispetto a RGB, riproduzione del colore simile a quella di RGB, equilibrio tra efficienza ed efficacia; la separazione tra luminanza e crominanza rende più efficiente l’elaborazione successiva delle immagini (ad es. rilevamento dei bordi, tracciamento degli oggetti).

Scenari applicativi: contesti industriali che richiedono l’analisi video dinamica, come il tracciamento dinamico di pezzi in movimento su nastri trasportatori, l’ispezione di difetti su oggetti in movimento, il monitoraggio industriale, ecc. Ad esempio, un progetto di tracciamento dinamico su una linea di assemblaggio di componenti automobilistici utilizza il formato YUV 4:2:2, garantendo la capacità di riconoscimento cromatico pur mantenendo una trasmissione e un’elaborazione video fluide.

III. Integrazione fondamentale: La relazione tra formato pixel e impacchettamento

Quando si discute di formati pixel, spesso emerge il concetto di "packing". Il suo scopo principale è ottimizzare lo spazio di archiviazione ed evitare sprechi.

Senza packing, la telecamera memorizza generalmente i dati pixel in spazi di memoria di dimensione fissa (ad esempio, 16 bit). Ad esempio, per il formato Mono 10 (10 bit per pixel), se memorizzato in forma non compressa, potrebbe occupare 16 bit, sprecando i restanti 6 bit. Il formato Mono 10 Packed, invece, impacchetta i dati a 10 bit in modo compatto all'interno di uno spazio da 12 bit (o in un'altra struttura ottimizzata), sprecando soltanto 2 bit e migliorando in modo significativo l'efficienza di archiviazione e trasmissione.

Consiglio pratico: in scenari con vincoli di larghezza di banda o di spazio di archiviazione (ad esempio, ispezione ad alta velocità, acquisizione continua prolungata), privilegiare i formati pixel il cui nome contiene la dicitura "Packed", al fine di ridurre gli sprechi di dati.

IV. Confronto quadridimensionale: scelta rapida del formato pixel più adatto

Per una selezione rapida, confrontiamo i quattro formati lungo quattro dimensioni fondamentali: "Informazioni pixel", "Volume dati", "Frequenza fotogrammi" ed "Effetto di imaging".

Informazioni sui pixel: Mono (solo scala di grigi) < Bayer (colore a singolo canale + interpolazione) < YUV (luminanza + crominanza separate) < RGB (colore completo a tre canali).

Volume dei dati: Mono ≈ Bayer < YUV (4:2:0 / 4:2:2) < YUV 4:4:4 ≈ RGB.

Frequenza dei fotogrammi: Mono > Bayer > YUV > RGB (per lo stesso modello di telecamera, un volume di dati minore consente una frequenza dei fotogrammi più elevata).

Effetto di acquisizione immagini: RGB (colore accurato) ≈ YUV 4:4:4 > YUV 4:2:2 > Bayer (lieve deviazione cromatica); Mono (dettagli in scala di grigi nitidi, nessun colore).

V. Guida pratica: Come impostare il formato dei pixel

I passaggi per impostare il formato dei pixel sono semplici, ma esiste un prerequisito fondamentale: è necessario arrestare preventivamente il flusso di acquisizione immagini della telecamera; in caso contrario, i parametri non possono essere modificati. I passaggi specifici sono i seguenti:

Aprire il software di controllo della telecamera (ad es. Halcon, LabVIEW o il software del produttore della telecamera) e connettersi alla telecamera industriale di destinazione.

Nella sezione "Parametri telecamera" o nell'"Albero proprietà" del software, individuare l'opzione "Formato pixel".

Prima di tutto, fare clic sul pulsante "Arresta acquisizione" per assicurarsi che il flusso di immagini sia interrotto.

Nel menu a discesa Formato pixel, selezionare il formato richiesto (ad esempio, scegliere Mono 8 per il rilevamento di difetti sui pezzi, Bayer GR8 per la classificazione di materiali colorati).

Fare clic su "Avvia acquisizione" e verificare se l'immagine soddisfa i requisiti. In caso negativo, ripetere i passaggi 3-4 per effettuare gli opportuni aggiustamenti.

Nota: i formati pixel supportati dai diversi produttori di telecamere possono variare leggermente (ad esempio, alcuni supportano Mono 12, RGB 32). La scelta deve basarsi sulle specifiche della telecamera e sulle esigenze ispettive.

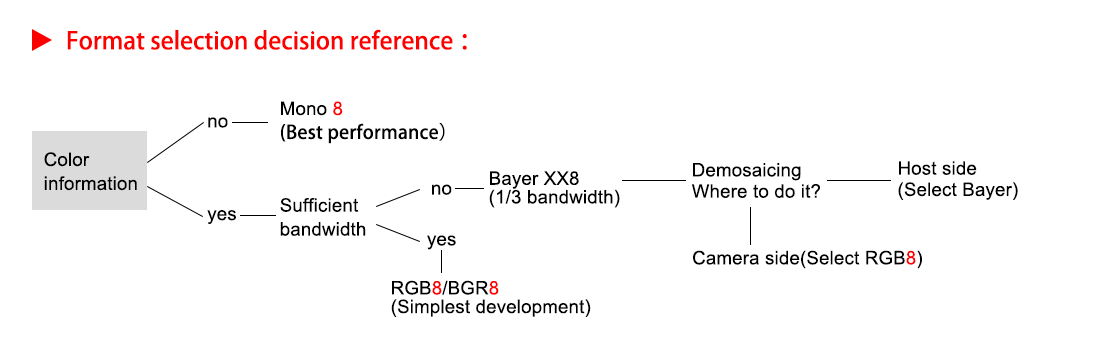

Considerazioni finali: la logica fondamentale della selezione è "soddisfare i requisiti"

In sintesi: nella scelta del formato pixel, non inseguire la soluzione "più avanzata", ma mira semplicemente a quella che "soddisfa i requisiti".

Ricorda i tre principi fondamentali:

① Se il colore non è necessario, privilegia Mono (massima efficienza).

② Se è sufficiente una semplice distinzione cromatica, scegli Bayer (equilibrio tra efficienza e costo).

③ Se è richiesta un'analisi cromatica precisa o un'analisi video dinamica, scegliere RGB o YUV (selezionare il formato di sottocampionamento in base alle esigenze di volume dati).

Padroneggia questa logica, combinandola con il metodo pratico di configurazione, e saprai facilmente gestire la selezione e la configurazione dei formati pixel delle telecamere industriali, rendendo il tuo sistema di visione più efficiente e stabile.
