液体不純物検出におけるマシンビジョン

液体中の不純物検出は、あらゆる産業分野における品質管理の柱であり、ごく微量の不純物であっても製品の安全性や性能、あるいは消費者の信頼を損なう可能性があります。人的観察に依存する従来の目視検査は、次のような根本的な限界がありました。検査速度が遅く、労力が多くかかり、主観的な判断に左右されやすく、疲労により時間経過とともに精度が低下します。一方で、マシンビジョン技術は画期的なソリューションとして登場し、高速性、一貫性、高精度な検出能力を備え、現代の製造・加工工程が求める厳しい要求に応えることができます。

1. 基本原理

機械視覚が液体の不純物検出において有効であるかどうかは、画像取得と画像処理という二つの相互に関係するプロセスにかかっています。これらの段階を組み合わせることで、不純物の存在、大きさ、種類に関する生の視覚データが利用可能な情報へと変換されます。

画像取得

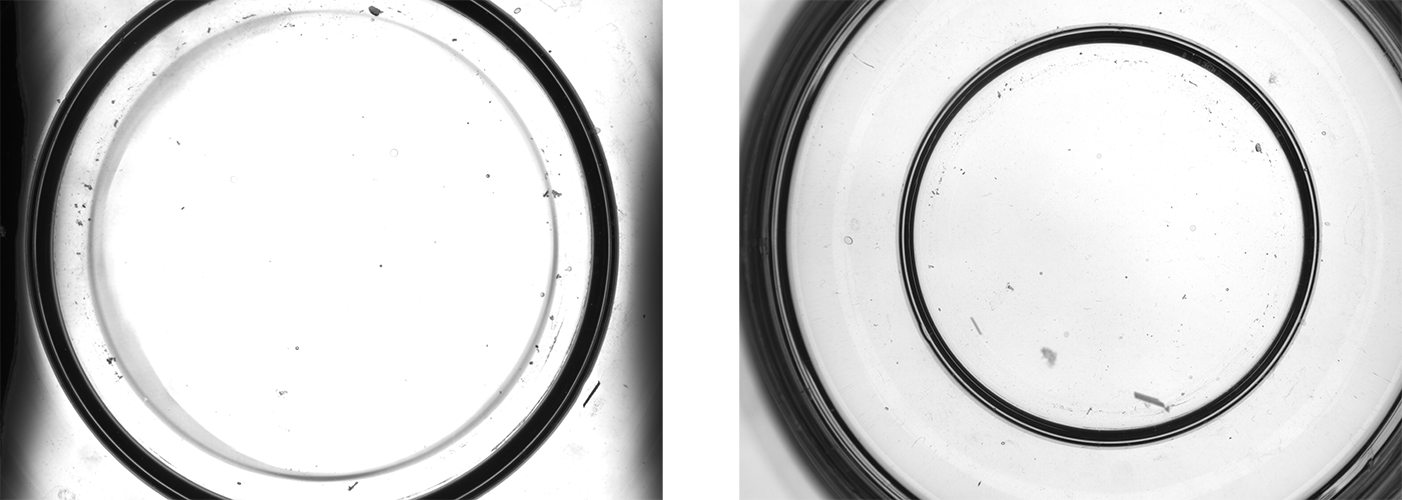

画像取得の核となるのは、照明システムとイメージング装置の戦略的な連携であり、どちらも透明または半透明の液体が持つ特有の課題を克服するために設計されています。照明は、不純物と液体の背景とのコントラストを生み出す上で極めて重要です。高輝度LEDをよく用いるバックライト方式は、透明な液体に対して広く採用されています。これは、光源を液体容器の後ろに配置することで、光を遮ったり散乱したりする不純物が明るい背景に対して明確な暗い点として現れるためです。表面や容器壁の汚れに対しては、不規則な部分を強調するために影を作るサイドライト方式が好ましいです。

画像処理

画像を取得した後、処理アルゴリズムは3つの主要なステップを通じて意味のある情報を抽出します。前処理により画像品質が向上し：フィルタリングによってノイズを低減（例えば、ガウシアンフィルターで粒状ノイズを滑らかにします）、コントラスト調整（ヒストグラム均等化など）によって不純物と液体の間の微妙な違いを強調します。次にセグメンテーションにより、不純物を背景から分離します。閾値処理（スレッショルド処理）はシンプルかつ効果的な技術であり、画素を「不純物」または「背景」のいずれかに分類します。液体と不純物が混ざり合っている複雑なケースでは、エッジ検出（例えばキャニー法）により、急激な輝度変化を検出し、汚染物の形状を輪郭づけます。

2. 工業用途

機械視覚の汎用性により、液体の純度が絶対的に必要なさまざまな業界で不可欠な存在となっています。

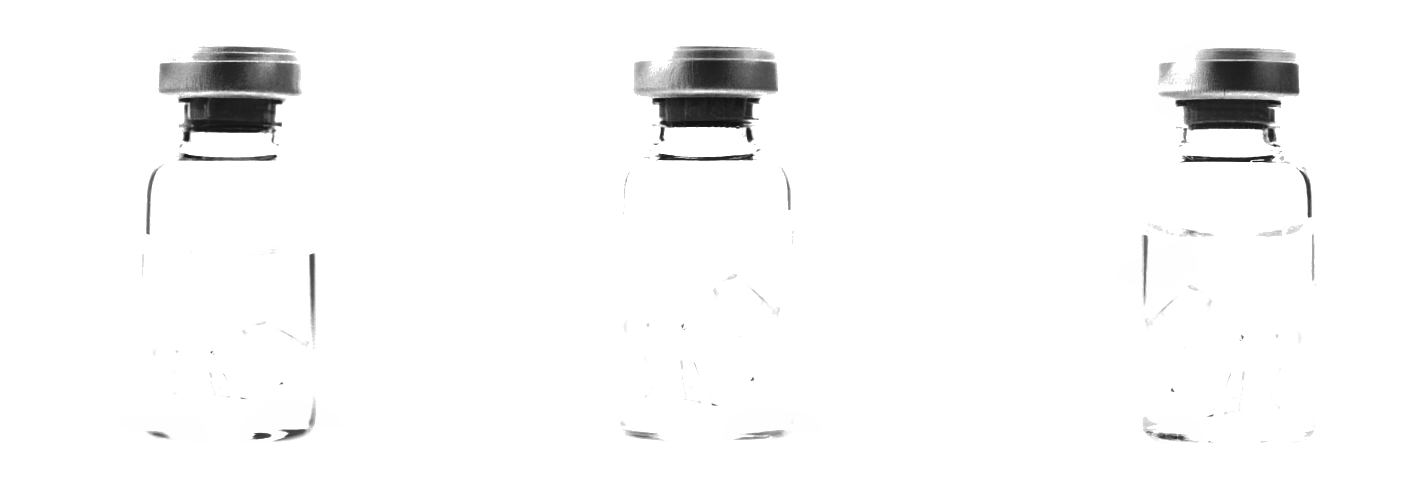

医薬品においてはリスクが特に高い：注射薬に混入したバイアルのガラス片やストッパー由来のゴム粒子などの不純物が、患者に重大な危害を及ぼす可能性があります。生産ラインに組み込まれた機械視覚システムは、各ユニットをリアルタイムで検査し、汚染されたロットを消費者に届く前に排除します。これにより、厳しい規格基準への適合性を確保するだけでなく、高額なリコールのリスクやブランドイメージの損傷を回避することができます。

食品・飲料業界においては、製品の品質と味を守るために機械視覚が頼りにされています。例えば、ジュース製造では、初期工程を生き残った余分な種子や果皮の破片、異物などをシステムが検出します。また、ビール醸造では酵母のかたまりや沈殿物を検知し、清澄度と風味を保持します。こうした一貫した品質管理により、ブランドの評判を守るとともに、安全性に対する消費者の期待に応えています。

化学分野、特に半導体製造用の電子グレード化学品などの高純度用途において、機械視覚は高価な欠陥を防ぎます。微量の不純物であっても回路の機能に支障をきたす可能性があります。ビジョンシステムは貯蔵タンクや配管を監視し、不純物を早期に検出することで廃棄物を削減し、精密な生産プロセスを保護します。

3. 課題 と 解決策

機械視覚には利点がある一方で、実際の適用においては特定の課題があり、それぞれに応じた技術革新によって対応されています。

シロップや油などの高粘度液体は、不純物がゆっくりと移動したり容器の壁面に付着したりするために、識別が難しくなるという特有の課題があります。構造光などの高度な照明技術は液体にパターンを投影し、その歪みを分析することで隠れた不純物を検出します。透過性の高い液体の場合、多分光イメージングにより可視光域を超える波長を利用し、不純物の特異な光吸収特性を活用してコントラストを高めます。

4. まとめ

機械視覚は液体不純物検出分野に革新をもたらし、正確で迅速かつ客観的な検出方法を提供しています。画像取得、処理および分析の原理を活用することで、医薬品、食品・飲料、化学などのさまざまな業界で広く応用されています。複雑な液体の性質、微小な不純物、高速生産の要件などという課題に直面しながらも、高度な照明および画像技術、改良された画像処理アルゴリズム、高性能ハードウェアなどの解決策が開発されてきました。将来に向けて、IoTとの統合、よりインテリジェントなアルゴリズムの開発、装置の小型化により、機械視覚の液体不純物検出能力はさらに向上し、製品品質の向上、安全性の強化、産業プロセスのより効率的な運用に貢献するでしょう。
