Fontes de Luz Coaxial Industriais: Campos de Aplicação e Princípio de Funcionamento

As fontes de luz coaxial industriais são principalmente aplicadas em cenários industriais que exigem a eliminação de reflexos superficiais dos objetos, realce de estruturas finas ou detecção de alta precisão, sendo particularmente adequadas para a detecção de materiais planos e altamente reflexivos.

Seus principais campos de aplicação incluem:

Indústria de manufatura eletrônica: Detecção de trilhas em placas de circuito impresso (PCB), detecção de planicidade de pinos de chips e verificação da qualidade das soldas dos componentes.

Indústria de semicondutores: Detecção de arranhões/defeitos na superfície de wafers, leitura de marcas e inspeção visual de semicondutores após embalagem.

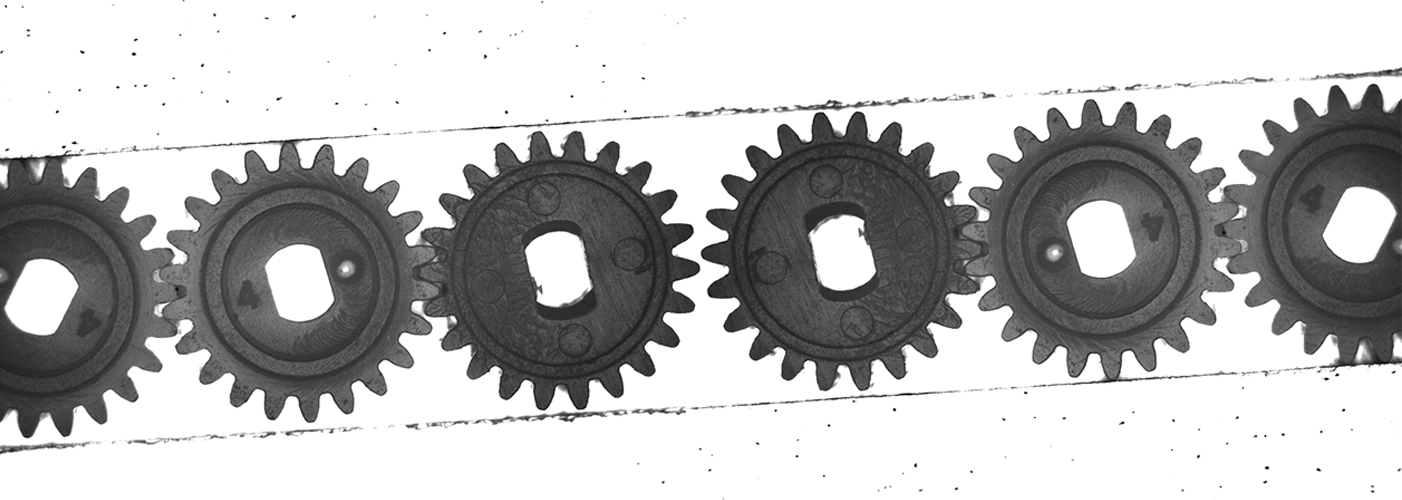

Detecção de componentes de precisão: Detecção de arranhões, manchas e medição de dimensões na superfície de rolamentos de metal/vidro, engrenagens, lentes, etc.

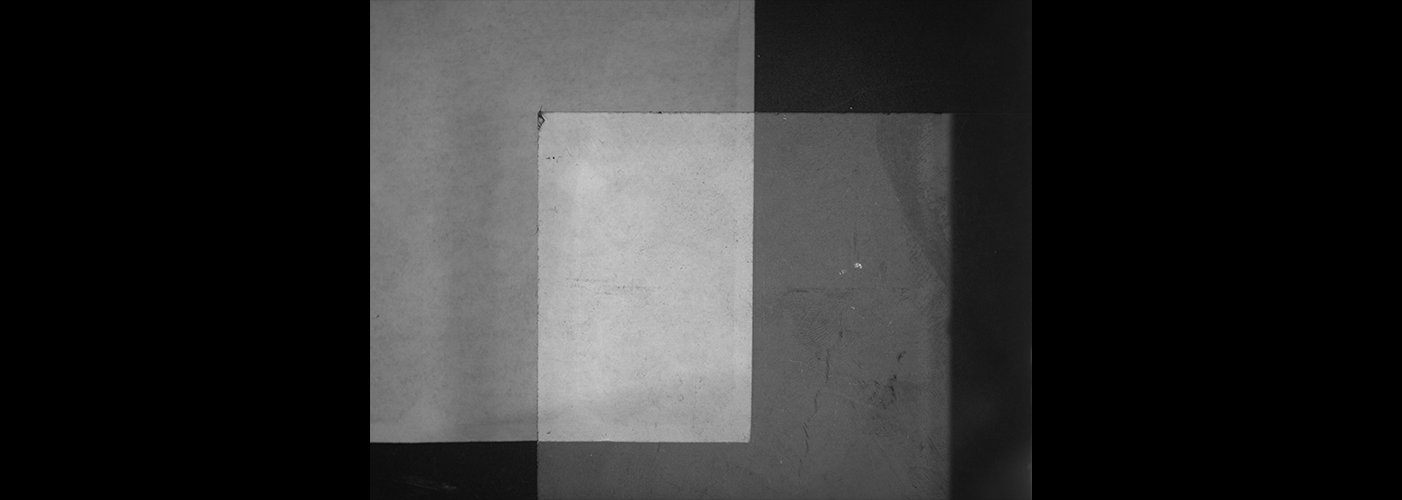

Indústria de displays LCD/OLED: Detecção de defeitos em pixels (ponto brilhante/ponto escuro) e inspeção de limpeza superficial de substratos de vidro.

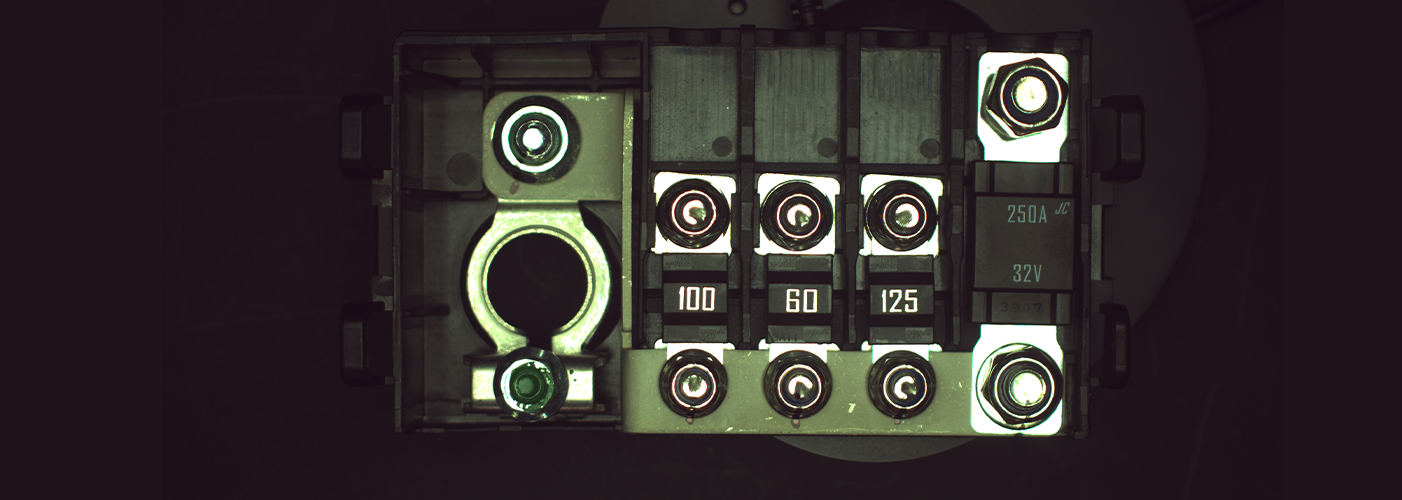

Detecção de componentes automotivos: Detecção de defeitos superficiais (como rebarbas, amassados) e verificação da precisão de montagem de peças estampadas de precisão e peças moldadas por injeção para automóveis.

Detecção de consumíveis médicos: Detecção de defeitos aparentes e verificação de conformidade dimensional de consumíveis transparentes/translúcidos, como seringas e tubos de infusão.

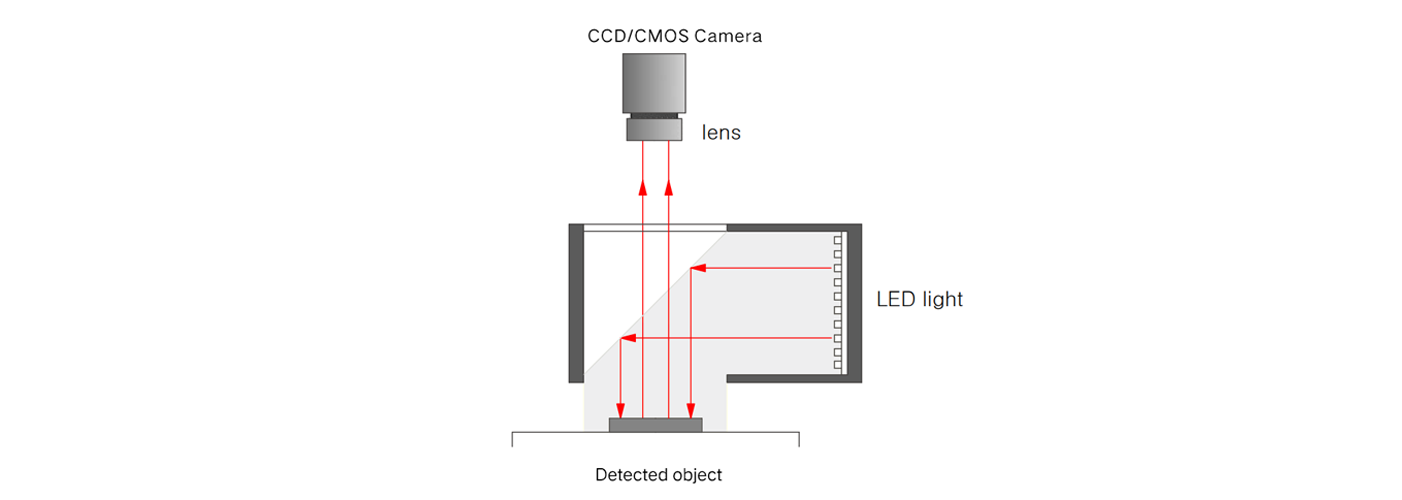

O princípio básico de funcionamento das fontes de luz coaxiais industriais é utilizar um espelho semi-transparente e semi-refletivo (divisor de feixe) para alinhar a fonte de luz ao caminho óptico da câmera, eliminando reflexos superficiais do objeto medido enquanto ilumina uniformemente os detalhes do objeto.

O processo de funcionamento específico pode ser dividido em 3 etapas:

Emissão de luz: A luz emitida por contas de LED ou outras fontes de luz incide verticalmente primeiro em um espelho semi-transparente e semi-refletivo posicionado a um ângulo de 45°.

Desvio da trajetória óptica: O espelho semi-transparente e semi-refletivo reflete a luz incidente verticalmente em 90°, tornando sua direção completamente consistente com a trajetória óptica de captura da câmera (ou seja, "coaxial") e incidindo verticalmente na superfície do objeto medido.

Realimentação de imagem: A luz refletida pela superfície do objeto (sem interferência de reflexão, carregando apenas informações de detalhes do objeto) retorna ao longo da trajetória óptica original, atravessa o espelho semi-transparente e semi-refletivo e depois entra na lente da câmera, formando finalmente uma imagem de detecção nítida com baixa reflexão.

A principal vantagem deste design é que ele pode evitar a reflexão especular gerada quando a luz incide em objetos altamente reflexivos (como metal e vidro) em um ângulo não vertical, permitindo que a câmera capture com maior precisão detalhes como arranhões, defeitos e texturas na superfície do objeto.
