Các Giải Pháp Camera Thị Giác Máy Tốt Nhất cho Kiểm Soát Chất Lượng Tự Động

Tại Sao Hiệu Suất Máy Ảnh Thị Giác Máy Quyết Định Độ Chính Xác Kiểm Tra

Độ Phân Giải và Mật Độ Điểm Ảnh: Phát Hiện Các Khuyết Tật Dưới Một Milimét ở Tốc Độ Sản Xuất

Độ phân giải cao hơn có nghĩa là chúng ta có thể phát hiện những khuyết tật nhỏ đến mức nhỏ hơn một milimét, đôi khi chỉ khoảng 1,5 micromet, vì đơn giản là có nhiều điểm ảnh hơn được nén vào khu vực cảm biến. Tuy nhiên, chỉ riêng độ phân giải cao thì chưa đủ. Để kiểm tra bằng AI hoạt động hiệu quả nhất, các đặc điểm đang được xem xét cần chiếm khoảng 5 đến 10 điểm ảnh. Điều này tạo ra điểm tối ưu, nơi đủ chi tiết được ghi lại mà không làm chậm quá trình xử lý. Vượt quá phạm vi này chỉ khiến dữ liệu tích tụ nhanh hơn mà không thực sự cải thiện khả năng phân biệt sản phẩm tốt và lỗi, và điều đó thậm chí có thể làm chậm dây chuyền sản xuất. Cảm biến CMOS cửa trập toàn cầu ngày nay đạt được khá tốt điểm tối ưu này, có thể xác định các khuyết tật với độ chính xác khoảng 99% đồng thời vẫn theo kịp tốc độ xử lý hàng trăm sản phẩm mỗi phút. Điều quan trọng nhất không nhất thiết là camera có bao nhiêu megapixel, mà là có được số lượng điểm ảnh phù hợp cho cả những chi tiết nhỏ nhất cần quan sát lẫn tốc độ di chuyển của dây chuyền lắp ráp.

Tốc độ Khung hình và Đồng bộ hóa Bộ kích hoạt: Loại bỏ Mờ chuyển động trong Dây chuyền Tốc độ Cao

Hiện tượng mờ do chuyển động vẫn là nguyên nhân chính gây bỏ sót các lỗi trên những dây chuyền sản xuất nhanh, ngay cả khi các công ty đã lắp đặt những cảm biến siêu phân giải cao. Khi dây chuyền vận hành vượt quá 1.000 chi tiết mỗi giờ, camera cần chụp lại từng sản phẩm trong thời gian dưới 20 mili giây chỉ để đảm bảo các cạnh đủ sắc nét. Đây chính là lúc các camera toàn khung hình (global shutter) đồng bộ với bộ mã hóa phát huy tác dụng. Những camera này cố định thời gian phơi sáng chính xác theo vị trí của chi tiết trên băng chuyền, giúp duy trì tỷ lệ phát hiện ở mức khoảng 98,5% ngay cả ở tốc độ tối đa. Sự khác biệt rất lớn so với các hệ thống cũ hơn không có đồng bộ hóa. Các nhà máy trong ngành sản xuất ô tô và lắp ráp điện tử ghi nhận giảm khoảng 80% số cảnh báo sai khi nâng cấp hệ thống. Điều này hoàn toàn hợp lý, vì các ngành này làm việc với các thành phần được đo bằng micromet, nên gần như không thể chấp nhận sự suy đoán hay sai sót.

So sánh Các Nền tảng Camera Thị giác Máy hàng đầu cho Kiểm tra Công nghiệp

Basler ace 2 so với FLIR Blackfly S: Đánh giá thực tế về độ chính xác, độ ổn định và hỗ trợ SDK

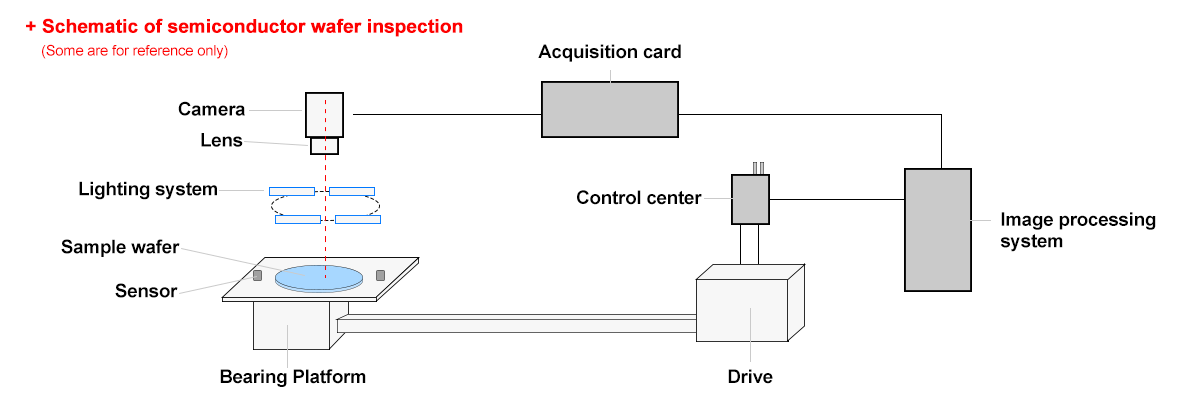

Dòng Basler Ace 2 sử dụng những cảm biến Sony Pregius tuyệt vời, thực sự có thể đạt được độ lặp lại phép đo dưới 0,1 điểm ảnh ngay cả khi có nhiều loại rung động công nghiệp xảy ra xung quanh. Thêm vào đó, các camera này cũng duy trì độ ổn định khuếch đại khá ấn tượng, giữ ở mức trong khoảng cộng trừ 0,05 phần trăm bất chấp sự thay đổi nhiệt độ lên đến 15 độ C. Điều thực sự nổi bật là bộ SDK Pylon hoạt động rất hiệu quả với các cánh tay robot và mạng PLC, khiến chúng trở nên hoàn hảo tuyệt đối cho những dây chuyền sản xuất tốc độ cao chạy trên 200 khung hình mỗi giây. Mặt khác, các mẫu FLIR Blackfly S cũng có những điểm mạnh riêng nhờ xử lý hình ảnh độc quyền giúp giảm khoảng 40% hiện tượng méo hình do chuyển động trên những băng tải siêu nhanh. Và đừng quên bộ SDK Spinnaker hỗ trợ nhiều ngôn ngữ lập trình bao gồm Python, C# và .NET. Cả hai hệ thống camera đều xử lý tốt các nhiệm vụ kiểm tra cho đĩa bán dẫn và các bộ phận pin xe điện mà không gặp vấn đề gì, nhưng điểm khác biệt nằm ở những điều kiện cụ thể. Basler thường hoạt động tốt hơn về mặt ổn định nhiệt và cơ học khi triển khai ở quy mô lớn, trong khi FLIR vượt trội trong các tình huống ánh sáng cực kỳ yếu, mang lại kết quả xuất sắc ngay cả ở mức ánh sáng dưới 0,1 lux.

Máy ảnh thông minh (Cognex Insight, Keyence CV-X) so với Các hệ thống máy ảnh thị giác máy tính để bàn

Các camera thông minh từ các thương hiệu như Cognex Insight và Keyence CV-X thực sự giúp tăng tốc quy trình. Đối với các kiểm tra kích thước đơn giản, những thiết bị này có thể đi vào hoạt động trong vòng chưa đầy hai ngày vì chúng được tích hợp bộ xử lý bên trong và đã được lập trình sẵn các mẫu lỗi phổ biến. Hơn nữa, chúng tiết kiệm khoảng 30% chi phí dây điện khi sử dụng độc lập tại các trạm làm việc, điều này rất có lợi cho các nhà máy nơi từng centimet đều quan trọng. Mặt khác, các hệ thống máy tính kết nối với máy chủ GPU mạnh mẽ cung cấp cho nhà sản xuất khoảng năm lần năng lực xử lý so với các thiết bị đơn lẻ, phục vụ các công việc phức tạp hơn như nhận diện các khuyết tật bề mặt tinh vi, đo đạc vật thể từ nhiều góc độ trong không gian ba chiều, hoặc điều chỉnh mô hình trong khi quá trình vận hành vẫn đang diễn ra. Các hệ thống này cho phép doanh nghiệp quản lý đồng thời hơn năm mươi sản phẩm khác nhau trên mạng lưới có nhiều camera—điều trở nên vô cùng cần thiết khi xử lý các dây chuyền sản xuất đa dạng. Chắc chắn rằng camera thông minh giúp việc bắt đầu kiểm soát chất lượng dễ dàng hơn, nhưng các hệ thống dựa trên máy tính lại vượt trội hoàn toàn khi nói đến khả năng phát triển theo nhu cầu kinh doanh, thích ứng nhanh các thuật toán và đáp ứng các yêu cầu xử lý tính toán nặng nề.

Cách Chọn Máy Ảnh Thị Giác Máy Tính Phù Hợp Cho Ứng Dụng Kiểm Soát Chất Lượng Của Bạn

Một Khung Làm Việc Thực Tiễn: Đồng Bộ Thông Số Máy Ảnh Với Độ Dung Sai Sản Phẩm, Tốc Độ Dây Chuyền Và Hạn Chế Ánh Sáng

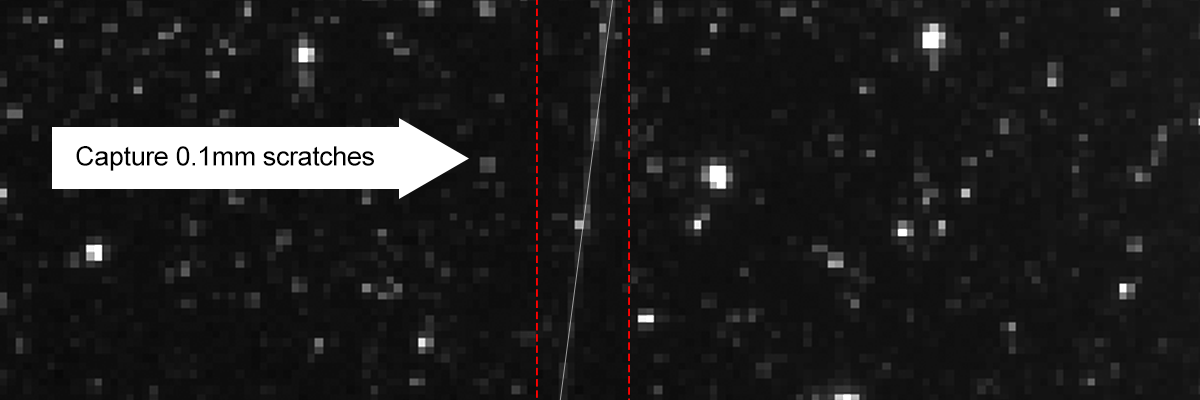

Khi xem xét việc phát hiện lỗi, hãy bắt đầu từ khuyết tật nhỏ nhất mà bạn cần phát hiện. Lấy kích thước đó, ví dụ như một vết trầy 0,1 mm, sau đó chia cho con số mà ngành công nghiệp đề xuất là 3 đến 4 điểm ảnh trên mỗi đặc điểm. Điều này sẽ cho ta cơ sở ban đầu về nhu cầu độ phân giải. Tốc độ băng tải cũng rất quan trọng. Nếu các vật di chuyển nhanh hơn 1 mét mỗi giây, chúng ta thực sự cần các cảm biến cửa trập toàn cục (global shutter) hoạt động với tốc độ khung hình trên 120 fps. Và khi sản lượng vượt quá 200 sản phẩm mỗi phút, thời gian phơi sáng phải giữ dưới nửa miligiây, nếu không mọi thứ sẽ bị nhòe. Điều kiện ánh sáng lại đặt ra một thách thức khác. Trong môi trường thiếu sáng, hãy tìm những camera có hiệu suất lượng tử tốt hơn 75% và dải động vượt quá 70 dB để hình ảnh duy trì được độ tương phản và độ rõ nét. Việc tuân theo cách tiếp cận này trên ba lĩnh vực chính giúp đảm bảo rằng camera thực sự phát hiện được những lỗi nhỏ trong thực tế, chứ không chỉ trên thông số kỹ thuật lý thuyết. Điều này giúp kiểm soát chi phí ở mức hợp lý mà không làm giảm hiệu quả hoạt động hàng ngày tại nhà máy.
