Các mẹo tích hợp camera ở cấp độ bo mạch dành cho kỹ sư

Lựa chọn giao diện phù hợp cho tích hợp camera ở cấp độ bo mạch

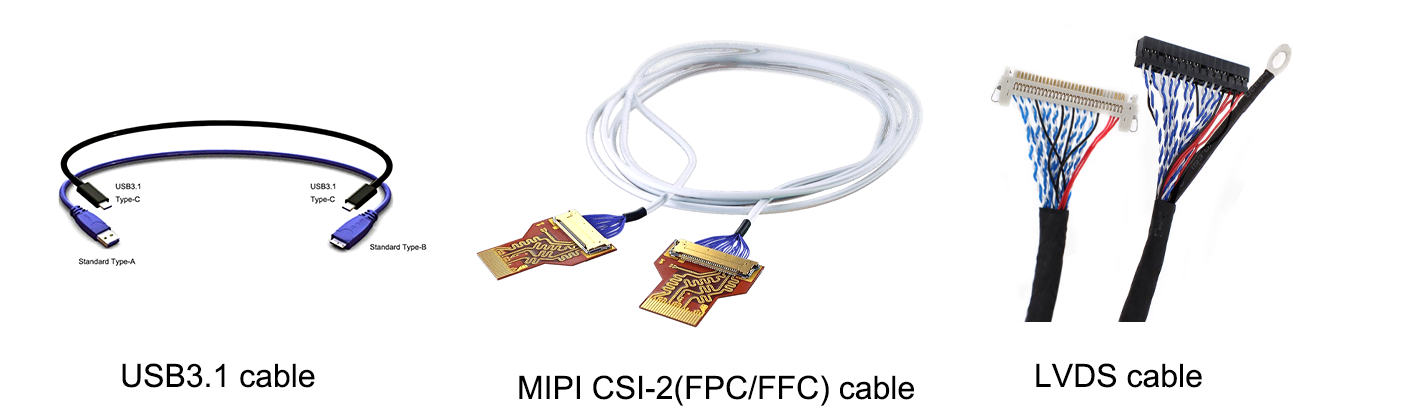

USB 3.1, MIPI CSI-2 và LVDS: Các yếu tố đánh đổi về băng thông, độ trễ và đồng bộ hóa thời gian thực

Các kỹ sư nhúng phải đối mặt với những sự đánh đổi quan trọng khi lựa chọn giao diện để tích hợp camera ở cấp bo mạch. USB 3.1 cung cấp băng thông cao (5 Gbps), phù hợp cho việc truyền phát video HD—tuy nhiên, chi phí giao thức của nó gây ra độ trễ từ 5–10 ms, làm hạn chế khả năng ứng dụng trong các vòng điều khiển thời gian thực. MIPI CSI-2 cung cấp băng thông có thể mở rộng (lên đến 6 Gbps trên mỗi lane) và đồng bộ hóa được kích hoạt bằng phần cứng, cho phép độ trễ dưới một mili giây và đồng bộ hóa chính xác giữa nhiều cảm biến—đây là lựa chọn lý tưởng cho tự động hóa công nghiệp và robot. LVDS cung cấp khả năng truyền dẫn xác định và độ trễ cực thấp (<1 ms) thông qua các giao thức nối tiếp đơn giản, dù băng thông trên mỗi kênh bị giới hạn ở khoảng 655 Mbps, do đó chỉ thích hợp cho các luồng hình ảnh có độ phân giải thấp hoặc đã nén. Các hệ thống thị giác yêu cầu đồng bộ hóa chặt chẽ giữa các camera nên ưu tiên sử dụng MIPI CSI-2; các ứng dụng an toàn quan trọng như nhận thức cho xe tự hành sẽ hưởng lợi từ tính dự báo được về thời điểm của LVDS. USB 3.1 vẫn khả thi cho các hệ thống giám sát HD không yêu cầu thời gian thực và nhạy cảm về chi phí, miễn là độ trễ nhỏ có thể chấp nhận được—với điều kiện các ràng buộc về nhiệt và xử lý đã được kiểm chứng.

Nguyên tắc Tốt nhất về Độ Nguyên Vẹn Tín Hiệu và Bố Trí Mạch In theo Giao Tiếp

Tính toàn vẹn tín hiệu phụ thuộc vào từng giao diện cụ thể và là nền tảng cho hiệu năng camera ở cấp bo mạch đáng tin cậy. Đối với USB 3.1, cần duy trì trở kháng vi sai 90Ω với các cặp dây có độ dài khớp nhau (±5 mil), đi dây được bọc chắn bởi mặt đất (ground-shielded), và tách biệt nghiêm ngặt khỏi các đường dẫn kỹ thuật số gây nhiễu nhằm giảm thiểu nhiễu điện từ (EMI). Giao diện MIPI CSI-2 yêu cầu trở kháng 100Ω trên mỗi kênh vi sai, độ dài các đường dẫn phải khớp trong phạm vi ±10 mil, đồng thời tránh sử dụng lỗ thông (vias) gần bộ thu—đặc biệt quan trọng đối với các kênh tốc độ cao hoạt động ở tần số trên 1,5 Gbps. Đối với bố trí LVDS, cần giữ độ dài đường dẫn ngắn (<10 inch), đảm bảo trở kháng ổn định ở mức 100Ω và sử dụng các đường dẫn bảo vệ (guard traces) để giảm nhiễu chéo (crosstalk). Với mọi giao diện, cần phân vùng các mặt phẳng đất (ground planes) nhằm cách ly mạch cảm biến tương tự khỏi các miền kỹ thuật số như bộ xử lý tín hiệu hình ảnh (ISP) và bộ vi xử lý; đặt tụ lọc nguồn (decoupling capacitors) trong phạm vi 2 mm tính từ các chân cấp nguồn; đồng thời sử dụng cấu trúc bảng mạch nhiều lớp (4 lớp trở lên) với các mặt phẳng tham chiếu liên tục. Việc đi dây không đúng chiếm tới 32% nguyên nhân gây hiện tượng sai lệch hình ảnh trong các hệ thống thị giác nguyên mẫu—do đó việc mô phỏng sau khi hoàn tất bố trí (post-layout simulation) và xác thực trở kháng là bắt buộc đối với các thiết kế phục vụ nhiệm vụ then chốt.

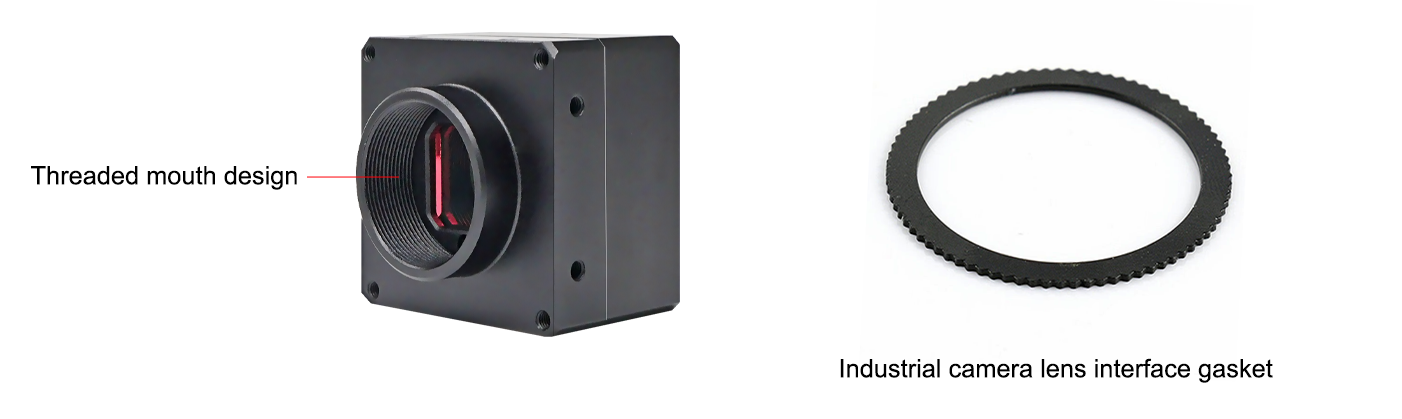

Tích hợp Cơ khí: Lắp đặt Ống kính và Độ Linh hoạt Quang học

Việc lắp đặt ống kính chính xác là yếu tố then chốt: các sai lệch ở cấp micromet gây ra hiện tượng trôi tiêu điểm, méo hình hoặc suy giảm độ phân giải. Kỹ sư phải cân bằng giữa độ cứng cơ học—yếu tố quan trọng để chống sốc và rung động—với khả năng điều chỉnh tại hiện trường, thường được thực hiện thông qua các thân ống ren hoặc các giá đỡ sử dụng miếng đệm (shim). Tính linh hoạt quang học đòi hỏi khả năng tương thích với nhiều loại ống kính (cố định tiêu cự, thay đổi tiêu cự, chất lỏng) và hỗ trợ điều chỉnh tiêu cự thông qua cơ cấu xoắn ốc hoặc bộ điều khiển động cơ. Sự chênh lệch về hệ số giãn nở nhiệt giữa ống kính và cảm biến cần được khắc phục—bằng cách sử dụng vật liệu có hệ số giãn nở nhiệt thấp (ví dụ: Invar, vật liệu gốm tổng hợp) hoặc các giá đỡ động học—đặc biệt trong môi trường công nghiệp (-40°C đến +85°C). Đối với ảnh hồng ngoại hoặc ảnh đa phổ, tính trong suốt của vật liệu nền trong dải bước sóng mục tiêu (ví dụ: germani cho vùng hồng ngoại xa LWIR, thạch anh nóng chảy cho vùng tử ngoại UV) trở thành ràng buộc thiết kế hàng đầu. Các giao diện ống kính mô-đun cho phép thay thế nhanh chóng mà không cần hiệu chuẩn lại toàn bộ, tuy nhiên dung sai khoảng cách mặt bích phải luôn nhỏ hơn 10 µm nhằm tránh hiện tượng che tối góc (vignetting) hoặc suy giảm hàm truyền đạt mô-đun (MTF).

Đảm bảo khả năng tương thích hệ thống mạnh mẽ ở cấp độ bo mạch trong thiết kế camera

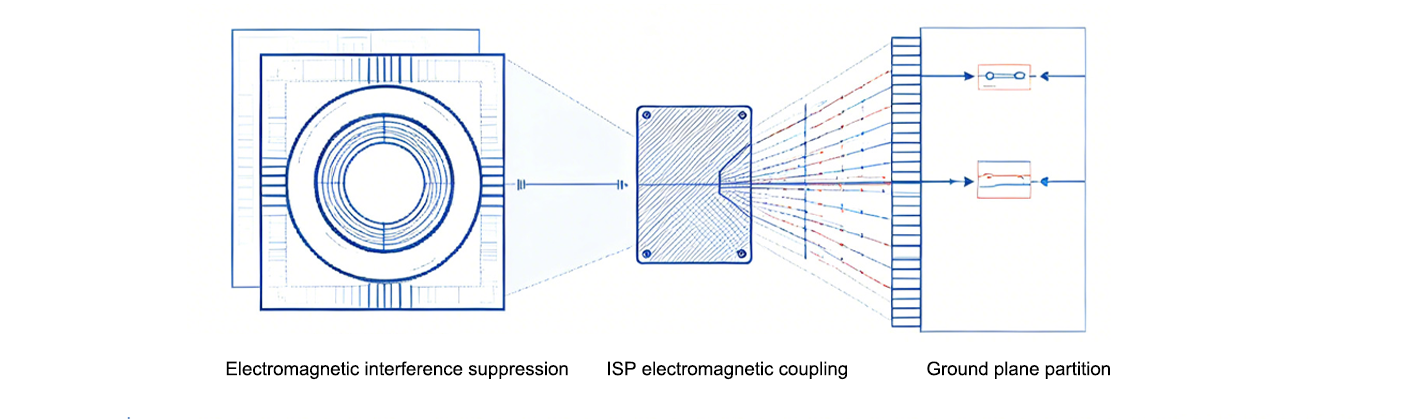

Giảm thiểu nhiễu điện từ (EMI) và phân vùng mặt phẳng nối đất để đảm bảo khả năng tương thích giữa cảm biến và ISP

Các thiết kế camera ở cấp bo mạch (board-level) không có vỏ bọc thiếu lớp chắn nhiễu điện từ (EMI) vốn có ở các module được bao kín, do đó đặt ra yêu cầu cao hơn về cách ly ở cấp độ PCB giữa cảm biến hình ảnh và các bộ xử lý tín hiệu hình ảnh (ISP). Các mặt phẳng đất được phân vùng—tách biệt miền cảm biến tương tự khỏi các tiểu hệ thống ISP kỹ thuật số—là yếu tố thiết yếu nhằm giảm thiểu sự ghép nối nhiễu dẫn truyền, bởi vì nhiễu hỗn hợp tín hiệu (mixed-signal) có thể gây ra các hài tần số xung nhịp vượt quá 50 dBμV/m (IEC 61000-4-3). Các chiến lược hiệu quả bao gồm: nối đất kiểu điểm sao (star-point grounding) tại vị trí đầu vào nguồn, sử dụng các đường dẫn bảo vệ (guard traces) kèm lỗ kim loại liên kết (stitching vias) bao quanh các mạng kỹ thuật số tốc độ cao, tránh dùng các vùng giải nhiệt (thermal reliefs) trong các vùng đổ đất gần cảm biến, và lắp thêm các hạt ferit (ferrite beads) trên các đường dây xung nhịp I²C. Độ toàn vẹn tín hiệu suy giảm nhanh chóng khi khoảng cách giữa cảm biến và ISP nhỏ hơn 3λ của tần số hoạt động cao nhất—do đó bắt buộc phải thực hiện định tuyến kiểm soát trở kháng và bố trí các cặp dây vi sai có chiều dài khớp nhau. Việc chế tạo mẫu thử nghiệm sớm với đầu dò EMI trường gần (khoảng cách 5 mm) giúp xác định các điểm phát nhiễu mạnh; việc che chắn cục bộ bằng vật liệu mu-metal trên cảm biến làm giảm phát xạ bức xạ từ 12–18 dB (FCC OET-65). Duy trì khoảng cách tối thiểu ≥40 mil giữa các miền hỗn hợp tín hiệu thường xuyên cải thiện tỷ lệ tín hiệu trên nhiễu (SNR) lên 20% đối với các module độ phân giải cao.

Tích hợp phần mềm và khả năng di chuyển SDK cho camera ở cấp độ bo mạch

Hỗ trợ trình điều khiển đa nền tảng: Linux RT, QNX và RTOS không có hệ điều hành (Bare-Metal RTOS) với Spinnaker

Tính khả chuyển phần mềm giữa các nền tảng là yếu tố không thể thiếu đối với các triển khai thị giác nhúng trên nhiều môi trường hệ điều hành như Linux Thời gian thực (RT), QNX và các hệ điều hành thời gian thực (RTOS) chạy trực tiếp trên phần cứng (bare-metal) với tài nguyên hạn chế. Mỗi hệ điều hành đặt ra những yêu cầu khác biệt về thời gian, bộ nhớ và mô hình trình điều khiển—thế nhưng việc thu nhận hình ảnh chính xác từng pixel và đồng bộ hóa theo tín hiệu kích hoạt phần cứng vẫn phải được đảm bảo nhất quán. Một lớp trừu tượng SDK thống nhất giúp lấp đầy khoảng cách này: ví dụ, SDK Spinnaker cung cấp các API chuẩn hóa trên các nền tảng x86, ARM và RISC-V, đồng thời hỗ trợ natively việc chụp khung hình thời gian thực, kích hoạt phần cứng và truy cập thanh ghi của bộ xử lý tín hiệu hình ảnh (ISP). Điều này loại bỏ nhu cầu phát triển lại trình điều khiển khi di chuyển từ các máy tính công nghiệp chạy Linux RT sang các mục tiêu RTOS dựa trên vi điều khiển. Các nhóm sử dụng các khuôn khổ như vậy có thể giảm thời gian tích hợp lên đến 40%, đồng thời duy trì hành vi xác định—ngay cả trong điều kiện suy giảm nhiệt hoặc điều chỉnh điện áp.

Sẵn sàng tối ưu hóa quy trình tích hợp camera ở cấp độ bo mạch cho sản xuất OEM?

Không mối nối tích hợp camera ở cấp độ bo mạch là nền tảng cốt lõi của các hệ thống thị giác nhúng đáng tin cậy và hiệu năng cao—không một thuật toán tiên tiến nào hay phần cứng xử lý nào có thể bù đắp cho việc lựa chọn giao diện kém, các vấn đề về độ toàn vẹn tín hiệu hoặc thiết kế cơ khí chưa được tối ưu hóa. Bằng cách tuân thủ các thực tiễn tích hợp đã được kiểm chứng trong thực tế và hợp tác với nhà cung cấp camera cung cấp phần cứng đã được xác thực sẵn, hỗ trợ thiết kế tham chiếu cũng như công cụ phần mềm đa nền tảng, bạn sẽ giảm số lần lặp lại thiết kế, đẩy nhanh thời gian đưa sản phẩm ra thị trường và khai thác hiệu năng ổn định, tiết kiệm chi phí trong sản xuất hàng loạt cho các nhà sản xuất thiết bị gốc (OEM).

Đối với các giải pháp camera ở cấp bo mạch dành cho công nghiệp, được thiết kế riêng cho ứng dụng thị giác máy nhúng của bạn, hoặc để truy cập các gói thiết kế tham khảo đầy đủ, hỗ trợ kỹ thuật nội bộ và dịch vụ sản xuất OEM theo yêu cầu (như HIFLY cung cấp), hãy hợp tác cùng một nhà cung cấp có nền tảng vững chắc trong lĩnh vực thị giác máy công nghiệp. Kinh nghiệm 15 năm của HIFLY bao quát toàn bộ quy trình thiết kế camera ở cấp bo mạch, tùy chỉnh OEM/ODM toàn diện và tích hợp hệ thống thị giác máy nhúng từ đầu đến cuối—được đảm bảo bởi chứng nhận ISO 9001:2015, hỗ trợ tuân thủ các quy định pháp lý toàn cầu và dịch vụ kỹ thuật hỗ trợ tích hợp thiết kế chuyên biệt. Liên hệ với chúng tôi ngay hôm nay để được tư vấn miễn phí, chế tạo mẫu thử theo yêu cầu hoặc tối ưu hóa quy trình tích hợp camera ở cấp bo mạch của bạn.
