Ống kính máy vision độ phân giải cao: Cải thiện độ rõ hình ảnh trong sản xuất chính xác

Mở khóa độ chính xác: Cách mà các ống kính thị giác máy độ phân giải cao biến đổi độ rõ trong sản xuất

Trong sản xuất chính xác, những lỗi vi mô hoặc sai sót đo lường có thể gây thiệt hại hàng triệu đô la. Các ống kính thị giác máy độ phân giải cao đóng vai trò như đôi "mắt" quan trọng, cung cấp hình ảnh rõ nét vượt trội, chuyển đổi dữ liệu hình ảnh thành kiểm soát chất lượng hiệu quả.

Vượt xa Megapixel: Nền tảng Quang học của Độ rõ

Các ống kính độ phân giải cao vượt qua số lượng pixel. Giá trị thực sự nằm ở kỹ thuật quang học tiên tiến:

• Hiệu suất MTF Xuất sắc đảm bảo chi tiết nhỏ vẫn sắc nét, điều này rất quan trọng để nhận diện các vết nứt li ti trên đĩa bán dẫn hoặc các chất nhiễm khuẩn vi mô trong thiết bị y tế.
• Gần như Không Méo dạng (<0,1%) đảm bảo độ chính xác hình học khi đo dung sai ở mức micron cho bánh răng hoặc đầu nối.
• Độ đồng trục Chính xác Cao loại bỏ sai số góc nhìn trong quá trình lắp ráp có hướng dẫn bằng robot cho các bộ phận ô tô. Nếu thiếu những nguyên lý quang học cơ bản này, ngay cả những camera có độ phân giải cao cũng có thể bỏ sót các lỗi nghiêm trọng.

Giải quyết những thách thức khó khăn nhất trong sản xuất chính xác

Phát hiện khuyết tật dưới micromet: Nhìn thấy điều không thể nhìn thấy

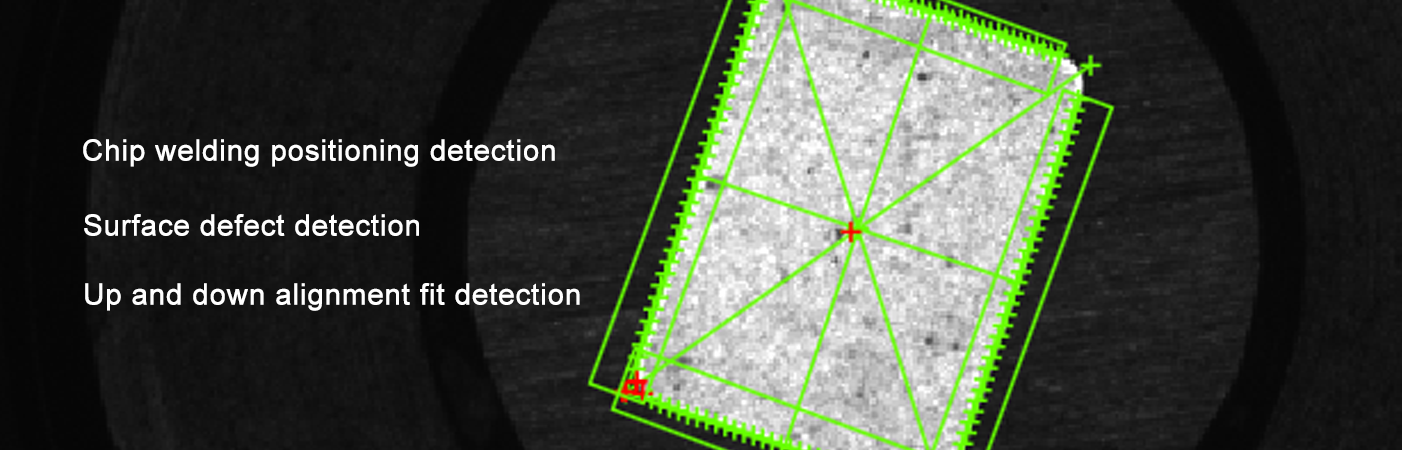

Các thấu kính truyền thống có thể bỏ sót các khuyết tật dưới 10µm. Các giải pháp độ phân giải cao có thể ghi lại các vết xước vi mô trên thấu kính quang học hoặc các lỗ rỗng hàn trong các cụm PCB. Khả năng này có thể giảm tỷ lệ sản phẩm lỗi ra ngoài hơn 60%, trực tiếp cắt giảm chi phí phế liệu.

Đo lường kích thước ở cấp độ micromet

Trong sản xuất hàng không hoặc pin xe điện (EV), sai lệch đo lường ±5µm có thể khiến bộ phận bị loại bỏ. Các thấu kính ít biến dạng kết hợp với quang học telecentric cho phép độ chính xác lặp lại được khi kiểm tra các cánh tuabin hoặc lớp phủ điện cực của pin.

Hình ảnh rõ nét ở tốc độ cao mà không bị mờ do chuyển động

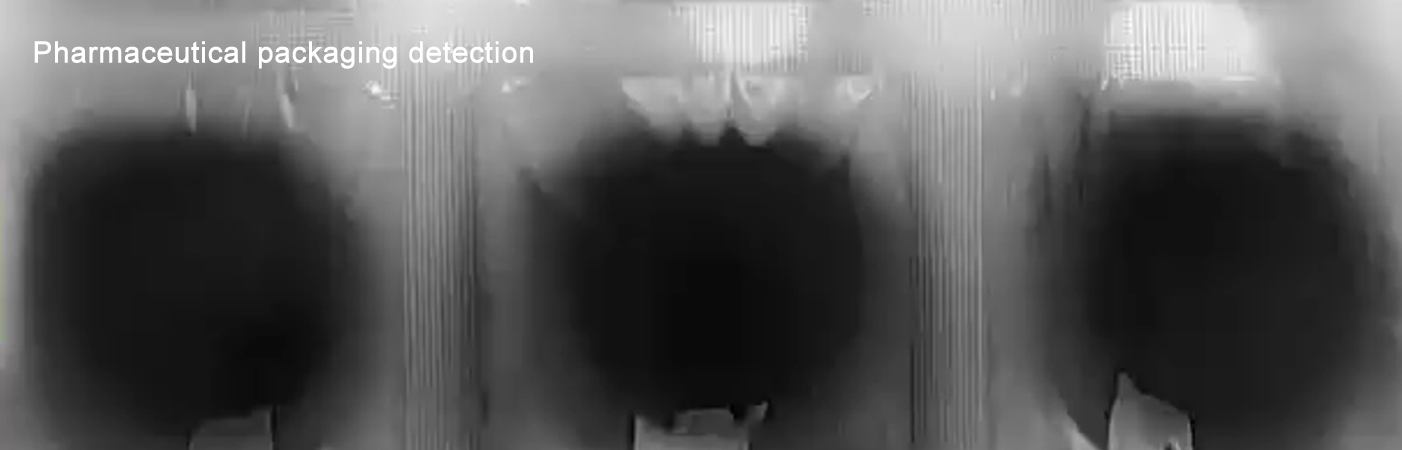

Khi dây chuyền sản xuất vượt quá 200 m/phút, hình ảnh mờ sẽ làm giảm hiệu quả kiểm tra. Các thiết kế khẩu độ lớn (ví dụ: f/2.4) cho phép thời gian phơi sáng ngắn hơn, giúp đóng băng chuyển động trong sản xuất lá kim loại hoặc kiểm tra vỉ thuốc.

Vượt qua môi trường khắc nghiệt

Các rung động trong nhà máy ô tô hoặc bụi trong cơ sở gia công kim loại làm giảm chất lượng hình ảnh. Vỏ kín (đạt tiêu chuẩn IP67) và vật liệu ổn định nhiệt đảm bảo ống kính hoạt động đáng tin cậy trong dải nhiệt độ từ -10°C đến 55°C.

Tùy chỉnh: Chìa khóa đáp ứng tầm nhìn độc đáo của bạn

Ống kính có sẵn hiếm khi phù hợp với các ứng dụng phức tạp. Các nhà cung cấp hàng đầu như Bướm giải quyết vấn đề này thông qua các giải pháp tùy biến:

• Tùy chỉnh Quang học : Lớp phủ tối ưu hóa cho kiểm tra tia cực tím hoặc thiết kế độ sâu trường ảnh mở rộng cho bề mặt không bằng phẳng.
• Khả năng Thích ứng Cơ học : Kích thước nhỏ gọn cho cánh tay robot hoặc mặt bích lắp đặt tùy chỉnh cho hệ thống cũ.
• Tăng cường Khả năng Chịu Môi trường : Lớp phủ bảo vệ chống hóa chất hoặc đế đỡ hấp thụ sốc cho khu vực dễ rung động. Một nhà sản xuất thiết bị y tế đã loại bỏ 45% lỗi bác bỏ sai bằng cách sử dụng ống kính được tùy chỉnh để kiểm tra vòng đệm silicone được chiếu sáng từ phía sau.

Lựa Chọn Đối Tác: Tập Trung Vào Kỹ Thuật Thay Vì Bảng Thông Số

Việc lựa chọn ống kính độ phân giải cao đòi hỏi nhiều hơn là so sánh các biểu đồ MTF:

• Kết Hợp Cảm Biến-Vật Kính : Đảm bảo kích thước điểm ảnh tương thích (ví dụ, cảm biến 2.5µm yêu cầu ống kính có khả năng phân giải 200 lp/mm).
• Xác Minh Ứng Dụng : Mô phỏng các kịch bản thực tế—ví dụ như ánh sáng chói từ kim loại đánh bóng hoặc kết cấu tương phản thấp.
• Hỗ trợ Chu kỳ Đời : Tìm kiếm các đối tác cung cấp mô phỏng quang học, chế tạo mẫu thử và kiểm tra độ ổn định linh kiện dài hạn. Cách tiếp cận hợp tác giúp đảm bảo các ống kính tích hợp mượt mà vào hệ thống kiểm tra tự động hoặc trạm đo lường.

Con Đường Rõ Ràng Phía Trước

Ống kính thị giác máy độ phân giải cao không còn là thành phần xa xỉ—chúng là công cụ chiến lược đang thay đổi ngành sản xuất chính xác. Từ việc ngăn ngừa các lỗi ở cấp độ nano trong bán dẫn đến hỗ trợ lắp ráp vi mô bằng robot, độ rõ nét quang học trực tiếp nâng cao năng suất, hiệu quả và khả năng tuân thủ.
