Cách Tối Ưu Hóa Độ Phơi Sáng Bằng Bộ Điều Khiển Đèn Thị Giác Máy

Tại Sao Tối Ưu Hóa Độ Phơi Sáng Bắt Đầu Từ Bộ Điều Khiển Đèn Thị Giác Máy

Độ phơi sáng như một biến cấp hệ thống—không chỉ là cài đặt camera

Có được độ phơi sáng tốt không chỉ đơn thuần là điều chỉnh các thiết lập máy ảnh. Mà thực sự là về cách tất cả các thành phần phối hợp với nhau, đặc biệt là trong việc kiểm soát ánh sáng. Bộ điều khiển đèn thị giác máy móc xử lý các yếu tố như mức độ sáng, thời gian đèn bật và sự đồng bộ về thời gian. Điều này tạo ra độ tương phản tốt hơn so với những gì mà tốc độ màn trập và khẩu độ có thể đạt được riêng lẻ. Khi làm việc với các bề mặt bóng hoặc vật liệu có độ tương phản thấp, ví dụ như các chi tiết kim loại đã đánh bóng, ánh sáng phù hợp có thể cải thiện khoảng 70% chất lượng hình ảnh theo một nghiên cứu từ IEEE năm 2022. Đối với các dây chuyền sản xuất chạy nhanh, việc đồng bộ hóa đèn chớp và máy ảnh trong phạm vi phần nhỏ của một micro giây rất quan trọng nếu muốn tránh hình ảnh bị mờ. Các hệ thống chiếu sáng thông minh về cơ bản biến những tình huống ánh sáng hỗn loạn thành điều kiện hình ảnh ổn định, đó chính là lý do chúng tạo nên nền tảng để phát hiện lỗi một cách đáng tin cậy trong các quy trình sản xuất.

Tam giác ngân sách phơi sáng: tốc độ màn trập, độ lợi và cường độ ánh sáng điều khiển được

Việc có được độ phơi sáng phù hợp đòi hỏi phải cân bằng ba yếu tố chính: tốc độ màn trập, cài đặt độ lợi cảm biến và lượng ánh sáng mà chúng ta thực sự có thể kiểm soát. Khi sử dụng tốc độ màn trập nhanh hơn, chúng ta loại bỏ được các vấn đề về mờ chuyển động nhưng lại cần nhiều ánh sáng hơn đáng kể để hoạt động hiệu quả. Tăng độ lợi sẽ làm hình ảnh sáng hơn nhưng cũng làm xuất hiện nhiễu trong ảnh, gây ảnh hưởng đáng kể đến độ chính xác đo lường ở mức ISO 1600 trở lên theo các bài kiểm tra thực hiện theo hướng dẫn EMVA 1288. Đây là lúc các bộ điều khiển ánh sáng hiện đại phát huy tác dụng. Chúng giải quyết những yêu cầu mâu thuẫn này bằng cách phát ra các xung ánh sáng mạnh trong thời gian ngắn đúng vào thời điểm cần thiết. Lấy ví dụ các lần phơi sáng siêu nhanh chỉ 100 micro giây. Những trường hợp này đòi hỏi cường độ ánh sáng cao hơn khoảng bốn đến năm lần so với các hệ thống chiếu sáng liên tục thông thường. Cách tiếp cận này cho phép chúng ta giữ độ lợi ở mức thấp mà không gây ra các hiện tượng sai lệch do chuyển động. Kết quả? Một phạm vi bắt ảnh rộng hơn nhiều cho các vật liệu khó xử lý như bề mặt kính hoặc các chi tiết nhựa có kết cấu, nơi mà việc tăng độ lợi quá mức sẽ làm mất đi những chi tiết nhỏ quan trọng nhất trong quá trình kiểm tra chất lượng.

Các Thông Số Chiếu Sáng Chính Ảnh Hưởng Đến Độ Phơi Sáng

Điều khiển Thời gian Chính xác: Đồng bộ hóa đèn LED nháy và kích hoạt máy ảnh thông qua Bộ điều khiển ánh sáng thị giác máy

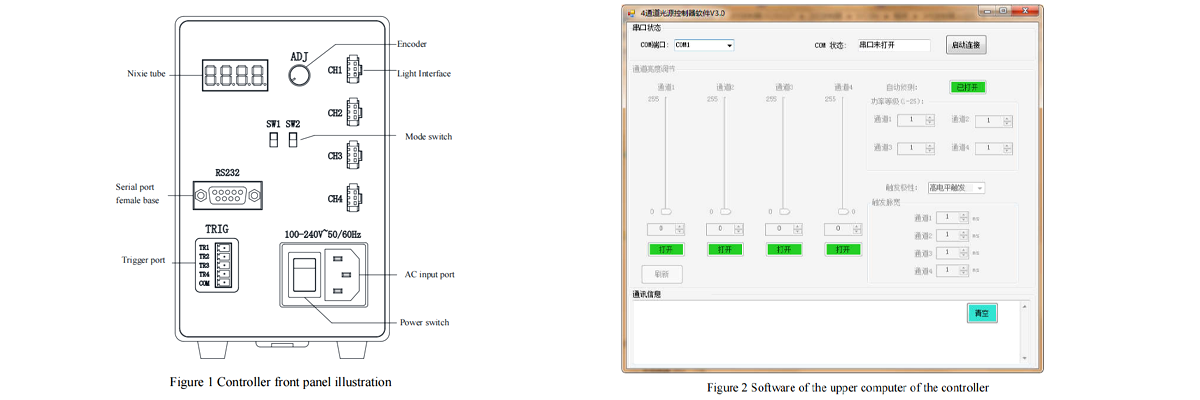

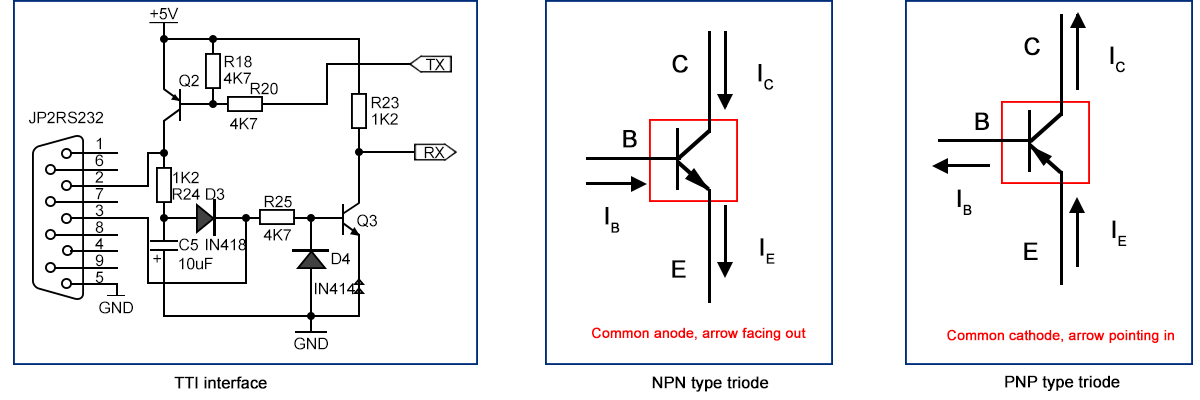

Độ trễ kích hoạt dưới vi giây: Các tiêu chuẩn giao diện TTL/NPN/PNP và tác động thực tế của độ dao động

Đối với các ứng dụng đồng bộ tốc độ cao, việc đạt được độ trễ kích hoạt dưới một microgiây hiện nay không còn là lựa chọn nữa. Giao diện TTL vẫn dẫn đầu về thời gian phản hồi nhanh nhất dưới 200 nanogiây, mặc dù chúng đi kèm với khó khăn là cần phải khớp chính xác mức điện áp giữa các thiết bị. Cấu hình NPN mang lại độ trễ khoảng 300 đến 500 nanogiây nhưng xử lý nhiễu điện tốt hơn nhiều so với các phương án khác. Các tùy chọn PNP cũng đáp ứng thông số thời gian tương tự, nhưng hoạt động với tín hiệu logic đảo ngược, điều này có thể gây nhầm lẫn cho người mới sử dụng. Tuy nhiên, các nhà máy thực tế phải đối mặt với một thách thức khác – nhiễu điện từ thường tạo ra sự biến động về thời gian trên 100 nanogiây. Loại dao động này biểu hiện thành các vấn đề mờ chuyển động trên băng chuyền chạy ở tốc độ năm mét mỗi giây. Khi cố gắng chụp hình rõ nét những vật thể như các tấm bán dẫn lao nhanh hay viên nang dược phẩm trên dây chuyền sản xuất, sự thiếu ổn định này trở thành một trở ngại lớn đối với các đội kiểm soát chất lượng.

Chiến lược nháy đèn cho thời gian phơi sáng cực ngắn (<100 µs): chu kỳ hoạt động, cường độ đỉnh và vận hành không nhấp nháy

Đối với thời gian phơi sáng dưới 100 µs, chu kỳ hoạt động 1–5% cho phép tăng cường độ đỉnh lên đến 3,2× thông qua việc điều khiển quá tải LED có kiểm soát—tận dụng chức năng điều chỉnh dòng điện không đổi của bộ điều khiển ánh sáng để duy trì các xung vi giây mà không gây nhấp nháy nhìn thấy. Các giới hạn về nhiệt tăng theo thời gian xung một cách dự đoán được:

Vận hành không nhấp nháy đòi hỏi tần số điều khiển trên 5 kHz—cao hơn nhiều so với thời gian tích hợp camera điển hình—để ngăn hiện tượng sọc băng trong các dây chuyền kiểm tra tốc độ cao như đóng chai hoặc kiểm tra mạch in (PCB). Quan trọng là, nhiệt độ tiếp giáp trên 85°C sẽ làm giảm tuổi thọ LED 30% cho mỗi mức tăng 10°C (Lumileds, 2023), nhấn mạnh nhu cầu áp dụng các chiến lược xung đèn có tính đến yếu tố nhiệt.

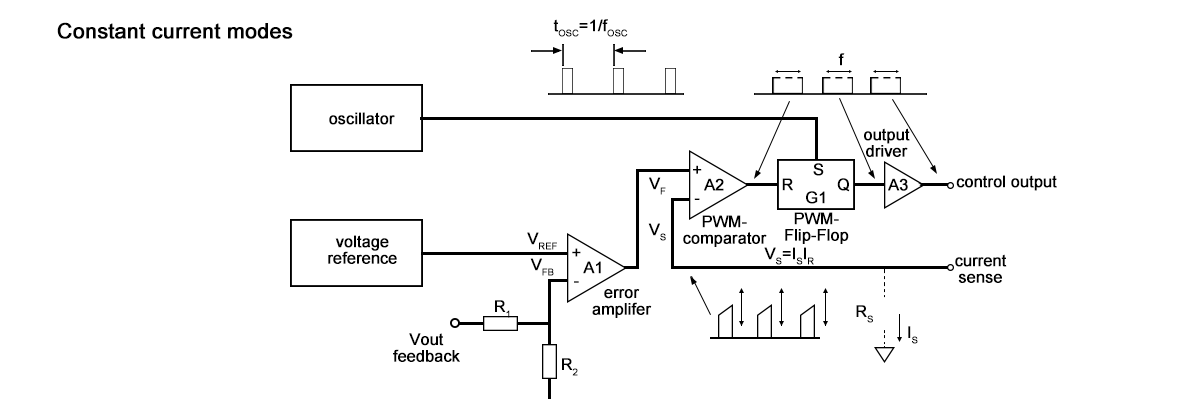

Tăng tỷ lệ tín hiệu trên nhiễu: Chế độ quá tải và chế độ dòng điện không đổi trong bộ điều khiển đèn thị giác máy

Các điểm đánh đổi khi điều khiển LED quá mức: tăng cường độ 3.2× ở chu kỳ hoạt động 5% so với các giới hạn về nhiệt và tuổi thọ

Điều khiển LED quá mức có nghĩa là gửi các xung dòng điện vượt quá định mức cho phép của chúng, nhưng chỉ trong thời gian rất ngắn. Kỹ thuật này giúp tăng cường tỷ lệ tín hiệu trên nhiễu khi sử dụng các bộ điều khiển ánh sáng tiên tiến. Khi hoạt động ở chu kỳ làm việc khoảng 5%, chúng ta có thể đạt được độ sáng cao hơn khoảng 3,2 lần so với mức bình thường, điều này tạo nên sự khác biệt lớn trong các tình huống kiểm tra nhanh nơi mọi chi tiết đều quan trọng. Tuy nhiên, nhược điểm là vấn đề nhiệt độ thực sự đáng lo ngại. Nhiệt độ tiếp giáp có thể tăng vọt tới 40 độ C trong các giai đoạn điều khiển quá mức, khiến LED bị suy giảm tuổi thọ nhanh hơn khoảng 75% so với điều kiện hoạt động thông thường theo các bài kiểm tra độ tin cậy IEC 62717. Để khắc phục vấn đề này, chế độ dòng điện không đổi được áp dụng, duy trì đầu ra ổn định mà không xảy ra hiện tượng nhấp nháy ngay cả trong các hoạt động xung kéo dài hoặc liên tục. Điều này giúp hình ảnh rõ nét và kết quả nhất quán qua nhiều lần chạy. Tuy nhiên, một vài yếu tố quan trọng cần được lưu ý tại đây:

• Cường độ đỉnh vs. tuổi thọ : Chu kỳ hoạt động vượt quá 10% có nguy cơ làm suy giảm độ sáng bất khả hồi
• Giảm thiểu nhiệt : Hoạt động xung dưới 100 µs hoặc làm mát chủ động ngăn ngừa mất kiểm soát nhiệt
• Tối ưu hóa tuổi thọ : Các đường cong giảm tải cho thấy mức độ mất độ sáng 30% xảy ra nhanh gấp năm lần ở nhiệt độ mối nối 150°C so với 85°C

Cân bằng các yếu tố này đảm bảo duy trì lợi ích SNR mà không ảnh hưởng đến độ tin cậy lâu dài của hệ thống.

Duy trì Hiệu suất: Quản lý Nhiệt và Giới hạn Chu kỳ Hoạt động cho Bộ điều khiển Ánh sáng Tầm Nhìn Máy tốc độ Cao

Các đường cong giảm tải theo nhiệt độ mối nối và ảnh hưởng trực tiếp của chúng đến độ ổn định cửa sổ phơi sáng sử dụng được

Các đường cong giảm công suất cho nhiệt độ mối nối, do các nhà sản xuất LED đặt ra, về cơ bản cho biết dòng điện điều khiển tối đa mà chúng ta có thể cấp cho LED ở các nhiệt độ khác nhau. Khi mọi người bỏ qua những hướng dẫn này, họ sẽ gặp phải hiện tượng hao mòn LED nhanh hơn và sự biến động quang thông gây ra chênh lệch trên 12% khi vận hành ở chế độ xung. Loại bất ổn này thực sự làm rút ngắn cửa sổ phơi sáng sử dụng được – khoảng thời gian ngắn mà ánh sáng duy trì đủ đồng đều để chụp ảnh chất lượng cao. Đối với các ứng dụng cần thời gian phơi sáng cỡ micro giây, ngay cả những thay đổi nhỏ về nhiệt độ cũng sẽ ảnh hưởng đến độ đồng nhất cường độ và làm tăng lỗi kiểm tra lên tới 18%, theo một nghiên cứu năm 2021 của Hiệp hội Đánh giá Độ tin cậy Quang điện tử. Để đảm bảo hoạt động ổn định trong suốt thời gian sản xuất dài, người vận hành cần tuân thủ các giới hạn giảm công suất. Điều đó có nghĩa là phải đầu tư vào các hệ thống làm mát phù hợp và kiểm soát chặt chẽ chu kỳ hoạt động, thường duy trì dưới 25% đối với các xung dòng điện cao.

Từ Điều chỉnh Thủ công đến Thiết kế Đồng bộ: Tối ưu Hóa Tự động Phơi sáng – Chiếu sáng với Bộ điều khiển Ánh sáng Thị giác Máy

Trước đây, để có được độ phơi sáng tốt, người ta phải trải qua vô số lần thử và sai với các thiết lập đèn và máy ảnh. Mọi người sẽ điều chỉnh thủ công một cách lặp đi lặp lại cho đến khi đạt được kết quả như ý, nhưng cách làm này đầy rẫy sự thiếu nhất quán và dễ mắc lỗi do kỹ thuật viên mệt mỏi. Các hệ thống hiện đại hàng đầu ngày nay hoàn toàn áp dụng một phương pháp khác. Họ tuân theo những nguyên tắc gọi là thiết kế đồng bộ, trong đó các bộ điều khiển ánh sáng thị giác máy chuyên dụng phối hợp ăn ý với máy ảnh. Các bộ điều khiển này tự động điều chỉnh ánh sáng dựa trên phản hồi thời gian thực từ chính máy ảnh. Thay vì chỉ loay hoay điều chỉnh từng thành phần riêng lẻ, mọi thứ hoạt động đồng bộ như một phần của tổng thể. Toàn bộ hệ thống vận hành trơn tru hơn giống như một cỗ máy được tra dầu tốt, thay vì là tập hợp các bộ phận tách biệt cố gắng thực hiện nhiệm vụ riêng lẻ của mình.

Quy trình làm việc mô hình song sinh kỹ thuật số: tích hợp mô phỏng Zemax OpticStudio với mô hình phơi sáng HALCON

Các kỹ sư hiện nay xây dựng mô hình song sinh kỹ thuật số của các hệ thống thị giác bằng cách kết hợp các công cụ mô phỏng quang học như Zemax OpticStudio với động cơ mô hình phơi sáng của HALCON. Môi trường ảo này cho phép:

• Đánh giá dự đoán cách các thông số chiếu sáng ảnh hưởng đến chất lượng hình ảnh—trước khi tạo mẫu vật lý
• Mô phỏng các tương tác phức tạp giữa thời gian chớp đèn, độ phản xạ của vật liệu và đáp ứng cảm biến
• Tự động hóa điều chỉnh cường độ chiếu sáng bằng AI nhằm liên tục tối đa độ tương phản

Bằng cách đánh giá hàng trăm cấu hình chiếu sáng trong vài phút—thay vì vài ngày—các nhà sản xuất giảm chu kỳ triển khai tới 40% và loại bỏ các vòng lặp thử sai tốn kém. Quan trọng hơn, mô hình song sinh kỹ thuật số đảm bảo chất lượng chiếu sáng đồng nhất trên các dây chuyền sản xuất bằng cách lập trình nhúng trực tiếp các cấu hình tối ưu vào firmware bộ điều khiển đèn thị giác máy.
