Chọn Ống Kính Phù Hợp cho Ảnh Máy Tính Quang Học Tối Ưu

Nguyên Tắc Cơ Bản của Việc Chọn Ống Kính Thị Giác Máy Móc

Mối Quan Hệ Giữa Kích Thước Cảm Biến và Vùng Hình Ảnh

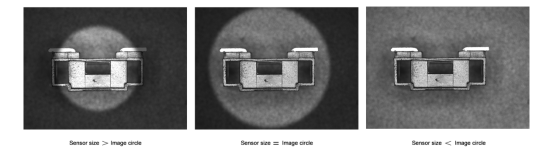

Khi chọn ống kính cho thị giác máy móc, việc hiểu rõ mối liên hệ giữa kích thước cảm biến và vùng hình ảnh là rất quan trọng. Kích thước cảm biến quyết định các kích thước cần thiết của vùng hình ảnh, đó là khu vực được chiếu bởi ống kính lên cảm biến. Nếu vùng hình ảnh quá nhỏ, nó có thể dẫn đến hiện tượng vignetting, nơi các góc của hình ảnh bị tối đi do không đủ độ bao phủ. Để đạt hiệu suất tối ưu, luôn chọn một ống kính mà vùng hình ảnh phù hợp hoặc vượt quá kích thước cảm biến. Các kích thước cảm biến phổ biến như 1/2'', 1'', và 1.2'' yêu cầu các vùng hình ảnh tương ứng để đảm bảo sự bao phủ đầy đủ và ngăn chặn sự suy giảm chất lượng hình ảnh. Việc không khớp giữa chúng có thể làm compromize khả năng thị giác của máy móc, ảnh hưởng đến độ chính xác và độ tin cậy trong các ứng dụng.

Khả năng phân giải so với yêu cầu khoảng cách pixel

Trong các hệ thống hình ảnh, khả năng phân giải và khoảng cách pixel đóng vai trò quan trọng trong việc đạt được hình ảnh rõ ràng và chi tiết. Khả năng phân giải đề cập đến khả năng của thấu kính để phân biệt các chi tiết nhỏ, trong khi khoảng cách pixel là khoảng cách giữa các pixel trên cảm biến. Để có độ rõ nét tối ưu, khoảng cách pixel nên nhỏ hơn khả năng phân giải của thấu kính, cho phép bắt giữ chi tiết nhỏ hơn. Các nghiên cứu cho thấy rằng các giá trị điển hình của khả năng phân giải thay đổi qua các thấu kính thị giác máy móc, cho phép tạo ra hình ảnh tinh tế cần thiết cho các ứng dụng đòi hỏi độ chính xác cao. Do đó, việc cân đối khả năng phân giải với khoảng cách pixel là rất quan trọng để tận dụng hết khả năng của các thấu kính thị giác máy móc, đảm bảo mọi chi tiết được chụp đều đáp ứng tiêu chuẩn độ phân giải cao cần thiết cho phân tích hình ảnh tiên tiến.

Tính toán góc nhìn cho ứng dụng mục tiêu

Động lực tiêu cự trong hình ảnh công nghiệp

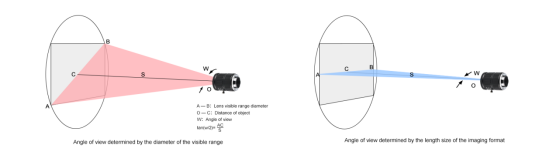

Hiểu biết về cách tính góc nhìn (FOV) là điều quan trọng trong việc điều chỉnh hệ thống thị giác máy móc cho các nhiệm vụ cụ thể. Công thức để xác định FOV là `FOV = Kích thước cảm biến / Độ dài tiêu cự`. Tính toán này cho thấy khu vực có thể nhìn thấy mà cảm biến máy ảnh có thể chụp lại, ảnh hưởng đến việc chọn ống kính dựa trên nhu cầu ứng dụng. Ví dụ, trong dây chuyền lắp ráp, FOVs rộng hơn có thể chụp toàn bộ sản phẩm cùng một lúc, trong khi kiểm soát chất lượng có thể yêu cầu FOVs hẹp hơn để kiểm tra chi tiết. Việc chọn độ dài tiêu cự phù hợp với nhu cầu FOV của ứng dụng không chỉ đảm bảo giám sát hiệu quả mà còn giúp duy trì hiệu suất và độ chính xác trong các quy trình công nghiệp khác nhau.

Cân đối phóng đại trong môi trường tốc độ cao

Tỷ lệ phóng đại ảnh hưởng đến cả chi tiết được bắt và tốc độ hoạt động của hệ thống tạo hình. Cụ thể, tỷ lệ phóng đại được xác định bởi cả khoảng cách từ đối tượng và loại ống kính được sử dụng. Phóng đại cao thường làm tăng chi tiết hình ảnh nhưng có thể làm giảm tốc độ do độ nhạy chuyển động tăng lên. Ngược lại, phóng đại thấp có thể hỗ trợ tốc độ nhanh hơn nhưng có thể bỏ lỡ các chi tiết nhỏ. Trong môi trường tốc độ cao, như những gì được tìm thấy trong các dây chuyền sản xuất nhanh, đó là một sự cân bằng giữa độ phân giải và tốc độ. Các nghiên cứu điển hình thường nhấn mạnh các kịch bản mà cài đặt sai tỷ lệ phóng đại đã dẫn đến điểm nghẽn hiệu suất, nhấn mạnh sự cần thiết của một cách tiếp cận có thông tin để tối ưu hóa hệ thống thị giác máy móc.

Quang học Telecentric cho Đo lường Chính xác

Quang học telecentric là không thể thiếu trong đo lường chính xác, cung cấp độ phóng đại không đổi bất kể khoảng cách đối tượng. Khác với thấu kính thông thường, thấu kính telecentric đảm bảo tỷ lệ ảnh đồng đều và loại bỏ méo mó góc nhìn—điều quan trọng cho các phép đo kích thước chính xác. Thiết kế của chúng mang lại lợi thế độc đáo trong các ứng dụng đòi hỏi độ chính xác đo lường cao, chẳng hạn như kiểm tra các bộ phận cơ khí phức tạp. Nhiều ngành công nghiệp đã áp dụng quang học telecentric để cải thiện tính lặp lại và độ tin cậy của các phép đo chất lượng, góp phần nâng cao đáng kể chất lượng sản phẩm và giảm thiểu sai số. Với khả năng duy trì sự căn chỉnh và đo lường chính xác, thấu kính telecentric đã trở thành yếu tố cơ bản cho các ngành công nghiệp ưu tiên độ chính xác tối đa.

Tối ưu Hóa Sự Tích Hợp Chiếu Sáng Trong Thị Giác Máy

Đồng Bộ Loại Chiếu Sáng Với Đặc Tính Thấu Kính

Việc đồng bộ hóa loại ánh sáng phù hợp với đặc tính của thấu kính là rất quan trọng để đạt được việc chụp ảnh chất lượng cao trong các ứng dụng thị giác máy móc. Các loại ánh sáng khác nhau như ánh sáng ngược, ánh sáng trước hoặc ánh sáng khuếch tán đóng vai trò riêng biệt trong việc tăng cường chất lượng hình ảnh. Ví dụ, ánh sáng ngược rất tốt cho việc phát hiện đường viền hoặc bóng đen của một đối tượng, trong khi ánh sáng trước cung cấp cái nhìn chi tiết về các đặc điểm bề mặt. Hiệu suất của các loại thấu kính khác nhau dưới các điều kiện ánh sáng khác nhau có thể thay đổi đáng kể, đòi hỏi phải lựa chọn kỹ lưỡng. Ví dụ, một ống kính góc rộng có thể hoạt động tốt dưới ánh sáng khuếch tán, trong khi một ống kính telecentric có thể cần ánh sáng tập trung hơn để giảm biến dạng.

Để hỗ trợ trong việc chọn loại ánh sáng phù hợp dựa trên đặc tính của thấu kính, hãy xem xét danh sách kiểm tra sau đây:

• Kết hợp Loại Ánh Sáng với Yêu Cầu Ứng Dụng : Xác định xem ánh sáng ngược, ánh sáng trước hoặc sự kết hợp có cần thiết cho ứng dụng cụ thể của bạn hay không.
• Đánh giá sự tương thích của ống kính : Kiểm tra cách ống kính hoạt động trong các tình huống ánh sáng khác nhau, đảm bảo độ rõ nét và giảm thiểu lỗi.
• Đánh giá yêu cầu thiết lập tổng thể : Cân nhắc khoảng cách làm việc, trường nhìn và các yếu tố môi trường có thể ảnh hưởng đến nhu cầu chiếu sáng.

Việc chọn đúng sự đồng bộ giữa ống kính và loại ánh sáng đảm bảo chức năng và hiệu suất tối ưu của hệ thống thị giác máy móc trong các điều kiện đa dạng.

Vượt qua Thách thức của Mặt Phẳng Phản Chiếu

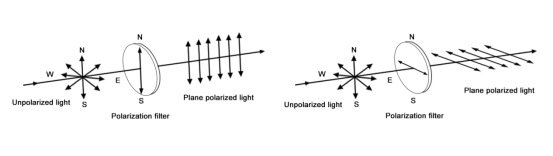

Các bề mặt phản chiếu gây ra những thách thức đáng kể trong các ứng dụng chụp ảnh, thường tạo ra ánh chói không mong muốn có thể che khuất các chi tiết quan trọng cần thiết cho việc phân tích chính xác. Những thách thức này đòi hỏi các chiến lược hiệu quả để giảm thiểu ánh chói và cải thiện kết quả chụp ảnh. Bộ lọc cực hóa là giải pháp phổ biến, vì chúng có thể chọn lọc chặn các góc ánh sáng cụ thể gây ra phản xạ. Tương tự, áp dụng lớp phủ khuếch tán trên ống kính giúp phân tán ánh sáng đều trên các bề mặt, giảm cường độ phản xạ và tăng cường độ rõ nét của hình ảnh.

Để minh họa những chiến lược này bằng các ví dụ thực tế, hãy xem xét cách các vật liệu như kính, kim loại đánh bóng hoặc nhựa bóng có thể ảnh hưởng đến hiệu suất thị giác máy móc. Độ phản chiếu cao của các vật liệu này có thể làm méo mó hình ảnh, dẫn đến sai lệch trong các nhiệm vụ như kiểm tra chất lượng hoặc căn chỉnh thành phần. Bằng cách tích hợp bộ lọc cực hóa hoặc lớp phủ khuếch tán, các phản xạ được giảm thiểu, cho phép đánh giá chính xác hơn mà không bị nhiễu từ ánh sáng chói.

Tích hợp các giải pháp này vào quá trình chụp hình đảm bảo rằng hệ thống thị giác duy trì độ chính xác và tin cậy, ngay cả khi xử lý các bề mặt phản chiếu khó khăn. Giải quyết các vấn đề này là yếu tố then chốt để tối ưu hóa việc tích hợp chiếu sáng trong thị giác máy móc cho các ngành công nghiệp phụ thuộc vào phân tích hình ảnh chính xác.

Các yếu tố môi trường ảnh hưởng đến hiệu suất của thấu kính

Khả năng chống rung trong cấu hình dây chuyền sản xuất

Trong các môi trường công nghiệp, rung động có thể ảnh hưởng đáng kể đến hiệu suất của thấu kính, gây biến dạng hình ảnh và giảm chất lượng chụp. Những rung động này, thường xuất phát từ máy móc lân cận hoặc hoạt động sản xuất, có thể làm lệch các thành phần quang học và làm giảm độ rõ nét của hình ảnh. Máy nén vít biển và máy móc nặng góp phần đáng kể vào thách thức này, như được chỉ ra trong các báo cáo ngành cho thấy tỷ lệ hỏng hóc do rung động ở thấu kính. Để giảm thiểu những tác động này, các ống kính thị giác máy được thiết kế với các tính năng cụ thể để tăng khả năng chống rung. Các vỏ ống kính chắc chắn, bộ hấp thụ sốc và hệ thống gắn tiên tiến giúp đảm bảo rằng các ống kính duy trì sự căn chỉnh và ổn định. Kỹ sư thường tích hợp các vật liệu và thiết kế có khả năng hấp thụ hoặc giảm xóc, từ đó bảo vệ tính toàn vẹn của hệ thống quang học. Bằng cách ưu tiên khả năng chống rung khi chọn ống kính, chúng ta có thể giữ lại những chi tiết phong phú và các phép đo chính xác quan trọng trong ứng dụng thị giác máy.

Độ ổn định nhiệt cho chất lượng hình ảnh nhất quán

Sự ổn định nhiệt là khía cạnh quan trọng trong việc duy trì chất lượng hình ảnh nhất quán ở ống kính thị giác máy móc, đặc biệt trong các môi trường có nhiệt độ thay đổi. Sự thay đổi nhiệt độ có thể khiến các thành phần của ống kính giãn nở hoặc co lại, dẫn đến sự thay đổi tiêu cự và sai số quang học, từ đó ảnh hưởng đến độ chính xác của hình ảnh. Để đối phó với những biến động này, các ống kính được thiết kế sử dụng các vật liệu như kính có hệ số giãn nở thấp và các lớp phủ chống chịu nhiệt, giúp giảm thiểu tác động của sự thay đổi nhiệt độ. Ngoài ra, các phương pháp thiết kế như tích hợp các lớp cách nhiệt cũng có thể tăng cường thêm sự ổn định của ống kính. Hãy xem xét các ứng dụng như dây chuyền lắp ráp ô tô, nơi mà sự thay đổi nhiệt độ xảy ra thường xuyên, những giải pháp thiết kế này cho phép duy trì hiệu suất cao liên tục. Khi công nghệ phát triển, chúng ta chứng kiến những tiến bộ trong thiết kế ống kính nhằm đảm bảo sự ổn định nhiệt, đảm bảo độ chính xác và tin cậy trong nhiều nhiệm vụ thị giác máy móc khác nhau, cuối cùng tối ưu hóa hiệu suất tổng thể của hệ thống.

Các Loại Thấu Kính Chuyên Dụng cho Ứng Dụng Nâng Cao

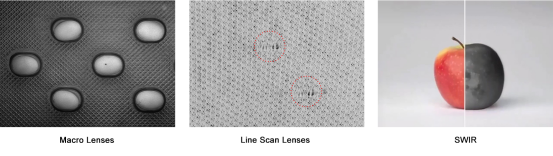

Thấu Kính Macro để Phát Hiện Khuyết Tật Vi Trùng

Thấu kính macro là quang học chuyên dụng được thiết kế để chụp các chi tiết phức tạp trên các đối tượng nhỏ, khiến chúng trở nên lý tưởng cho việc phát hiện khuyết tật dưới kính hiển vi. Các đặc điểm độc đáo của chúng, chẳng hạn như tỷ lệ phóng đại cao và khoảng cách làm việc ngắn, cho phép tạo ra hình ảnh chính xác cần thiết để nhận diện những khuyết điểm nhỏ trong vật liệu. Trong kiểm soát chất lượng công nghiệp, thấu kính macro có tác động đáng kể đến độ phân giải và khả năng bắt chi tiết, cho phép người kiểm tra phát hiện ngay cả những khuyết điểm nhỏ nhất có thể bị bỏ qua. Các ngành công nghiệp như sản xuất điện tử và dược phẩm thường sử dụng thấu kính macro cho các nhiệm vụ như kiểm tra bảng mạch in có dấu hiệu nứt vi hoặc xác minh tính toàn vẹn của lớp bọc viên thuốc.

Thấu Kính Quét Dòng cho Kiểm Tra Liên Tục

Thấu kính quét dòng đóng vai trò then chốt trong việc kiểm tra liên tục bằng cách cho phép hình ảnh quét dòng, một phương pháp khác với hình ảnh truyền thống ở khả năng chụp ảnh các đối tượng đang di chuyển theo từng dòng thay vì theo khung hình. Cách tiếp cận này đặc biệt có lợi trong môi trường sản xuất tốc độ cao, chẳng hạn như trong ngành dệt may hoặc sản xuất phim, nơi cần kiểm tra khối lượng lớn vật liệu theo thời gian thực. Thấu kính quét dòng giúp quá trình kiểm tra diễn ra liền mạch bằng cách cung cấp sự bao phủ nhất quán và toàn diện, đảm bảo không bỏ sót chi tiết nào. Các ứng dụng thành công bao gồm các nhà máy dệt may, nơi mà những thấu kính này giúp duy trì chất lượng bằng cách phát hiện các khuyết tật trong hoa văn vải khi chúng được sản xuất.

Quang học tương thích SWIR cho phân tích vật liệu

Quang học SWIR (Short Wave Infrared) cung cấp khả năng độc đáo cho việc phân tích vật liệu, cho phép nhận diện các chất không nhìn thấy được bởi các hệ thống hình ảnh tiêu chuẩn. Hình ảnh SWIR đặc biệt hữu ích trong việc làm rõ chi tiết của các vật liệu có đặc tính hấp thụ khác nhau trong dải quang phổ hồng ngoại, chẳng hạn như độ ẩm hoặc thành phần vật liệu. Các ngành công nghiệp như nông nghiệp tận dụng quang học tương thích với SWIR để đánh giá sức khỏe cây trồng bằng cách phát hiện mức độ căng thẳng nước, trong khi ngành công nghiệp ô tô sử dụng chúng để kiểm tra thành phần của các vật liệu composite. Khả năng tăng cường phân tích vật liệu của quang học SWIR cải thiện đáng kể độ chính xác và chiều sâu của quá trình kiểm tra, góp phần vào các ứng dụng đổi mới trong nhiều lĩnh vực khác nhau.
