Cẩm Nang Chọn Ống Kính Telecentric Để Thành Công Trong Thị Giác Máy

Tầm Quan Trọng Của Ống Kính Telecentric Trong Thị Giác Máy

Hãy tưởng tượng một thế giới nơi hệ thống thị giác máy của bạn chụp được những hình ảnh chính xác đến mức mọi phép đo đều hoàn hảo, mọi lỗi đều được phát hiện và mọi quy trình đều vận hành trơn tru. Đó chính là sức mạnh của các thấu kính telecentric — một công nghệ đột phá trong các ngành như sản xuất, robot và kiểm soát chất lượng. Nhưng có một điều cần lưu ý: không phải tất cả các thấu kính telecentric đều giống nhau, và việc lựa chọn đúng loại có thể khiến bạn cảm thấy như đang lạc trong một mê cung công nghệ. Dù bạn là một kỹ sư lâu năm hay mới tiếp cận với thị giác máy, hướng dẫn này sẽ giúp bạn hiểu rõ tất cả những điều cần biết khi chọn thấu kính telecentric. Đã sẵn sàng để mở khóa khả năng hình ảnh sắc nét và nâng cao hiệu suất hệ thống của bạn chưa? Hãy cùng tìm hiểu ngay nào!

Thấu Kính Telecentric Là Gì Và Tại Sao Bạn Nên Quan Tâm?

Thấu kính telecentric là các công cụ quang học chuyên dụng được thiết kế cho việc chụp ảnh chính xác trong các ứng dụng thị giác máy. Không giống như các thấu kính tiêu chuẩn, chúng duy trì độ phóng đại nhất quán bất kể khoảng cách của vật thể đến thấu kính, loại bỏ các lỗi phối cảnh và đảm bảo phép đo chính xác. Điều này khiến chúng lý tưởng cho các nhiệm vụ như kiểm tra các linh kiện điện tử nhỏ hoặc đo kích thước các bộ phận trên dây chuyền sản xuất.

Tại sao bạn nên quan tâm? Bởi vì một thấu kính telecentric phù hợp có thể:

Cải thiện Độ chính xác : Cung cấp hình ảnh không méo để đo lường chính xác.

Tăng Hiệu suất : Tối ưu hóa kiểm soát chất lượng bằng cách giảm lỗi.

Nâng cao Độ tin cậy : Đảm bảo kết quả ổn định, ngay cả trong các hệ thống tốc độ cao.

Nhưng việc chọn sai thấu kính có thể dẫn đến hình ảnh mờ, dữ liệu không chính xác hoặc sửa chữa tốn kém. Hãy cùng tìm hiểu cách chọn đúng thấu kính.

Các Yếu tố Chính Cần Lưu ý Khi Chọn Thấu kính Telecentric

Việc lựa chọn một ống kính telecentric không chỉ đơn thuần là chọn lựa ống kính đắt nhất—mà là tìm ra ống kính phù hợp với ứng dụng cụ thể của bạn. Dưới đây là các yếu tố quan trọng cần cân nhắc:

1. Hiểu rõ nhu cầu ứng dụng của bạn

Mỗi tác vụ thị giác máy đều độc đáo. Bạn đang kiểm tra các bề mặt phẳng, như bo mạch, hay các vật thể 3D, như các bộ phận cơ khí? Bạn có cần hình ảnh độ phân giải cao để quan sát chi tiết nhỏ hay một trường nhìn rộng hơn cho các thành phần lớn hơn? Hãy xác định rõ mục tiêu của bạn:

Loại kiểm tra : Các khuyết tật bề mặt, đo lường kích thước, hoặc căn chỉnh.

Kích thước vật thể : Nhỏ (ví dụ: vi mạch) hoặc lớn (ví dụ: bộ phận ô tô).

Khoảng cách làm việc : Vật thể cách ống kính bao xa?

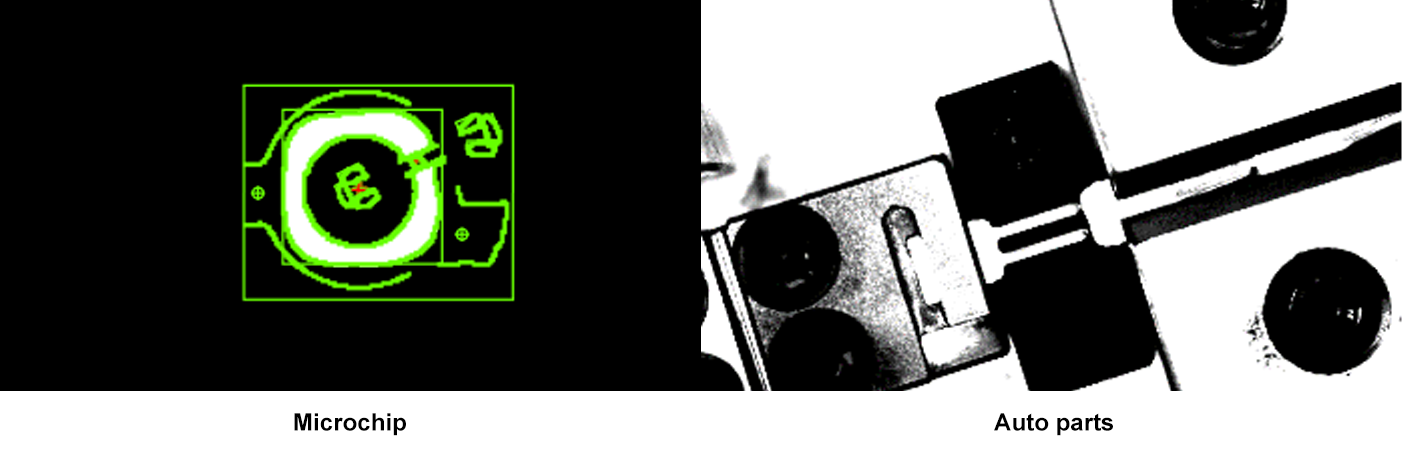

Ví dụ, việc kiểm tra một vi mạch rộng 10mm đòi hỏi một ống kính có độ phóng đại cao với trường nhìn nhỏ, trong khi một bộ phận xe hơi rộng 100mm lại yêu cầu trường nhìn lớn hơn và độ phóng đại thấp hơn.

2. Chọn loại ống kính Telecentric phù hợp

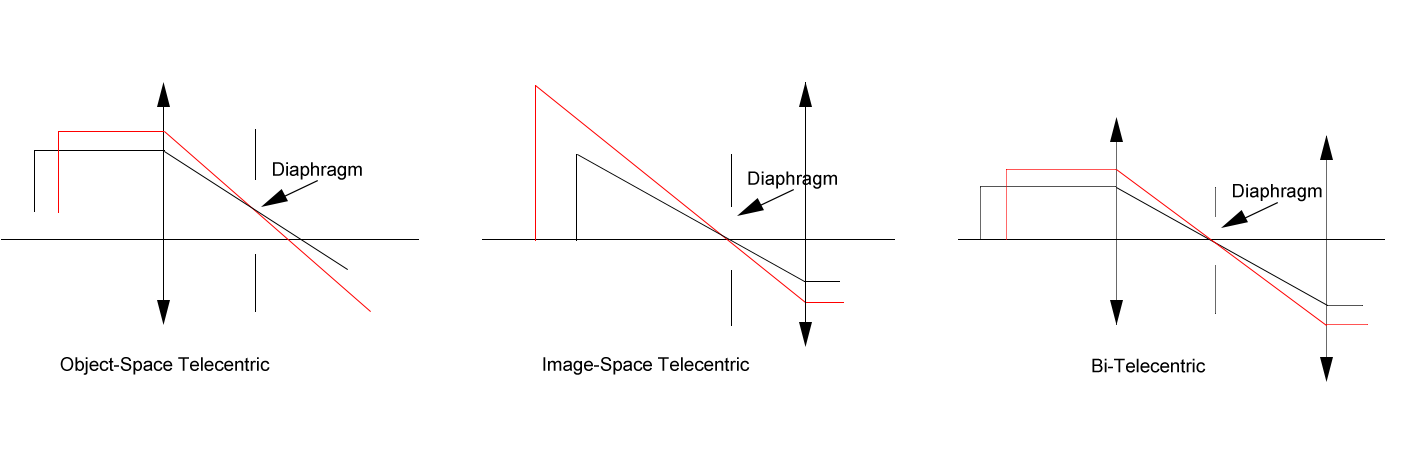

Ống kính telecentric có ba loại chính:

Không gian vật thể telecentric : Tia sáng song song ở phía vật thể, lý tưởng để đo chính xác các vật thể phẳng.

Hình ảnh-Không gian Điện trung : Tia sáng song song ở phía cảm biến máy ảnh, rất tốt để giảm méo hình liên quan đến cảm biến.

Bi-Telecentric : Tia sáng song song ở cả hai phía, mang lại độ chính xác tối đa nhưng với chi phí cao hơn.

Đối với hầu hết các ứng dụng, ống kính telecentric phía vật thể mang lại sự cân bằng tốt nhất giữa hiệu suất và giá cả. Ống kính bi-telecentric là quá mức cần thiết trừ khi bạn đang làm việc các nhiệm vụ siêu chính xác như kiểm tra chất lượng bán dẫn.

3. Chọn ống kính phù hợp với cảm biến máy ảnh của bạn

Ống kính và cảm biến máy ảnh của bạn phải hoạt động ăn khớp với nhau. Các yếu tố quan trọng cần cân nhắc bao gồm:

Kích thước cảm biến : Đảm bảo vòng hình ảnh của ống kính bao phủ toàn bộ cảm biến máy ảnh của bạn (ví dụ: 1/2", 2/3", hoặc full-frame).

Độ phân giải : Phù hợp độ phân giải của ống kính với số điểm ảnh của máy ảnh. Một máy ảnh 5MP cần một ống kính có thể tái tạo chi tiết sắc nét mà không bị răng cưa hóa (pixelation).

Loại gắn : Các mount phổ biến như C-mount hoặc F-mount phải tương thích với camera của bạn.

Việc không khớp các mount này có thể dẫn đến hiện tượng viền tối (vignetting) hoặc lãng phí độ phân giải. Hãy kiểm tra thông số kỹ thuật của camera trước khi mua.

4. Đánh Giá Góc Nhìn (FOV) và Độ Phóng Đại

Góc nhìn xác định lượng hình ảnh của vật thể mà lens có thể thu được, trong khi độ phóng đại quyết định kích thước hiển thị của vật thể. Để tính toán:

FOV = Kích thước cảm biến / Độ phóng đại

Ví dụ: Một cảm biến 1/2” (rộng 6,4mm) với độ phóng đại 0,5x sẽ cho FOV 12,8mm.

Nếu vật thể của bạn rộng 10mm, bạn sẽ cần một lens có FOV tối thiểu 10mm và độ phóng đại đủ để phân biệt các chi tiết quan trọng. FOV quá nhỏ sẽ cắt xén hình ảnh của bạn; FOV quá lớn sẽ lãng phí độ phân giải.

5. Cân Nhắc Độ Sâu Trường Ảnh (DOF)

Độ sâu trường ảnh là khoảng cách mà các vật thể vẫn giữ được độ nét rõ ràng. Lens telecentric thường có DOF hạn chế do thiết kế của chúng, vì vậy:

Đối với các vật phẳng (ví dụ như bo mạch điện tử), một DOF nông là phù hợp.

Đối với các vật thể 3D (ví dụ: các bộ phận được gia công), hãy chọn một ống kính có độ sâu trường ảnh (DOF) lớn hơn hoặc điều chỉnh thiết lập của bạn để giữ vật thể trong khoảng lấy nét.

6. Đừng Bỏ Qua Chiếu Sáng

Ánh sáng rất quan trọng cho thị giác máy, và ống kính telecentric thường yêu cầu các thiết lập chiếu sáng cụ thể:

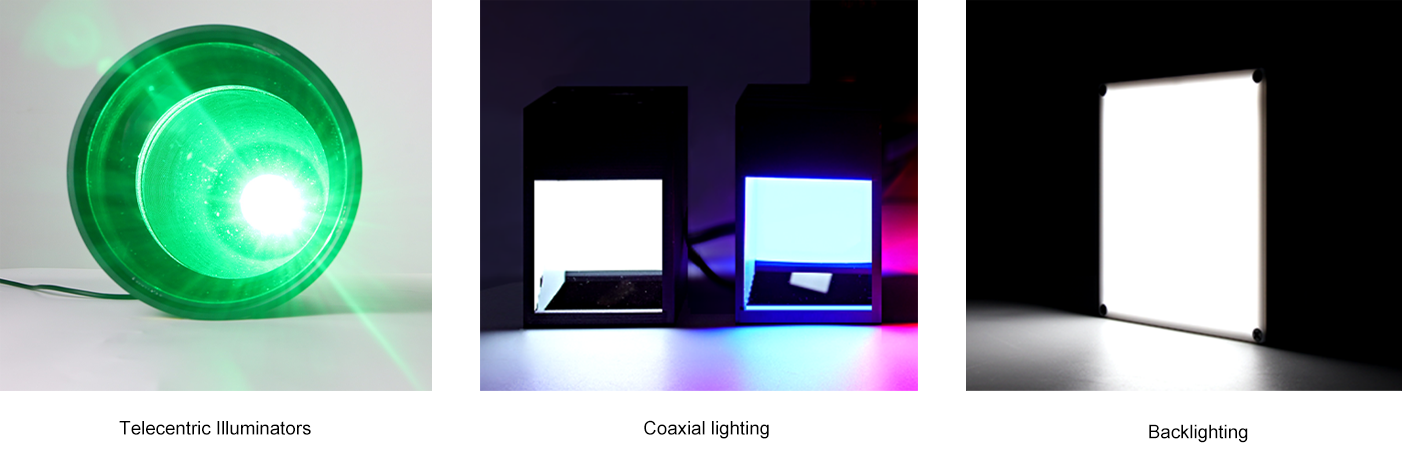

Bộ Chiếu Sáng Telecentric : Cung cấp ánh sáng song song để phù hợp với quang học của ống kính, giảm bóng đổ và tăng độ tương phản.

Chiếu Sáng Đồng Trục vs. Chiếu Sáng Phía Sau : Chiếu sáng đồng trục rất phù hợp với các bề mặt phản quang, trong khi chiếu sáng phía sau làm nổi bật các cạnh.

Hãy kiểm tra ống kính của bạn với thiết lập chiếu sáng để đảm bảo tính tương thích và tránh các bất ngờ.

7. Ngân Sách vs. Hiệu Suất

Ống kính telecentric có giá dao động từ vài trăm đến hàng nghìn đô la. Mặc dù các ống kính cao cấp cung cấp quang học vượt trội, các tùy chọn tầm trung thường đủ cho các ứng dụng tiêu chuẩn. Cân bằng giữa chi phí và hiệu suất bằng cách ưu tiên các tính năng cần thiết (ví dụ: độ phóng đại) hơn các tính năng bổ sung (ví dụ: độ méo cực thấp).

Những lỗi phổ biến cần tránh

Bỏ qua tính tương thích của cảm biến : Một ống kính cao cấp gắn vào máy ảnh độ phân giải thấp giống như việc gắn lốp xe đua vào xe đạp—khả năng bị lãng phí.

Bỏ qua khoảng cách làm việc : Nếu ống kính của bạn không phù hợp với không gian trong thiết lập của bạn, bạn sẽ gặp khó khăn.

Không thực hiện kiểm tra : Luôn kiểm tra ống kính với thiết lập thực tế của bạn. Thông số kỹ thuật trên giấy không phải lúc nào cũng phản ánh đúng hiệu suất thực tế.

Cách kiểm tra và xác nhận lựa chọn của bạn

Khi bạn đã chọn được một ống kính phù hợp, hãy tiến hành kiểm tra:

Thiết lập môi trường giả lập : Sử dụng vật thể thực tế, máy ảnh và hệ thống chiếu sáng của bạn.

Kiểm tra chất lượng hình ảnh : Hãy kiểm tra độ sắc nét, méo hình và sự nhất quán trên toàn bộ trường nhìn (FOV).

Độ chính xác đo lường : Xác minh các thông số đo lường với tiêu chuẩn đã biết.

Tham khảo ý kiến từ các nhà cung cấp : Nhiều nhà cung cấp cung cấp các đơn vị dùng thử hoặc hỗ trợ kỹ thuật để đảm bảo sự phù hợp.

Tìm ngay ống kính telecentric lý tưởng của bạn

Việc lựa chọn ống kính telecentric đúng cách không nhất thiết phải quá phức tạp. Bằng cách hiểu rõ ứng dụng của bạn, lựa chọn ống kính phù hợp với camera, và kiểm tra kỹ lưỡng, bạn có thể khai thác tối đa tiềm năng của hệ thống thị giác máy (machine vision) của mình. Đã sẵn sàng tiến thêm một bước? Khám phá các nhà cung cấp ống kính telecentric hàng đầu, yêu cầu dùng thử hoặc tham vấn chuyên gia về thị giác máy để tìm ra giải pháp hoàn hảo cho nhu cầu của bạn. Đừng để quang học kém chất lượng làm chậm tiến độ của bạn - hãy đầu tư vào độ chính xác và chứng kiến hiệu suất của bạn tăng cao!

Bạn có câu hỏi hoặc cần hỗ trợ để thu hẹp các tùy chọn? Liên hệ đội ngũ HIFLY để nhận được lời khuyên cá nhân hóa. Hãy cùng chúng tôi giúp hệ thống thị giác của bạn tỏa sáng!
