Tại sao Máy nhìn khó đạt được Kiểm tra Kích thước Chính xác Cao?

Trong bối cảnh tự động hóa công nghiệp và kiểm soát chất lượng phát triển nhanh chóng, thị giác máy đã nổi lên như một công cụ mạnh mẽ cho các nhiệm vụ kiểm tra khác nhau. Tuy nhiên, mặc dù có nhiều lợi thế, việc đạt được kiểm tra kích thước chính xác cao vẫn là một thách thức đáng kể. Bài viết này tìm hiểu các lý do chính đằng sau sự khó khăn trong việc đạt được các phép đo kích thước chính xác bằng thị giác máy.

Phần cứng - Những hạn chế liên quan

Các thành phần phần cứng của hệ thống máy ảnh, bao gồm máy ảnh và ống kính, đặt ra những hạn chế về độ chính xác. Máy ảnh có độ phân giải thấp hơn không thể chụp được các chi tiết tinh tế của các vật thể, dẫn đến tính toán kích thước không chính xác. Ngay cả với máy ảnh có độ phân giải cao, kích thước pixel là một yếu tố quan trọng. Các pixel nhỏ hơn có thể cung cấp hình ảnh chi tiết hơn, nhưng chúng cũng làm giảm lượng ánh sáng được chụp trên mỗi pixel, làm tăng tiếng ồn hình ảnh. Tiếng ồn này có thể làm biến dạng các cạnh của vật thể, khiến cho khó xác định chính xác ranh giới của chúng.

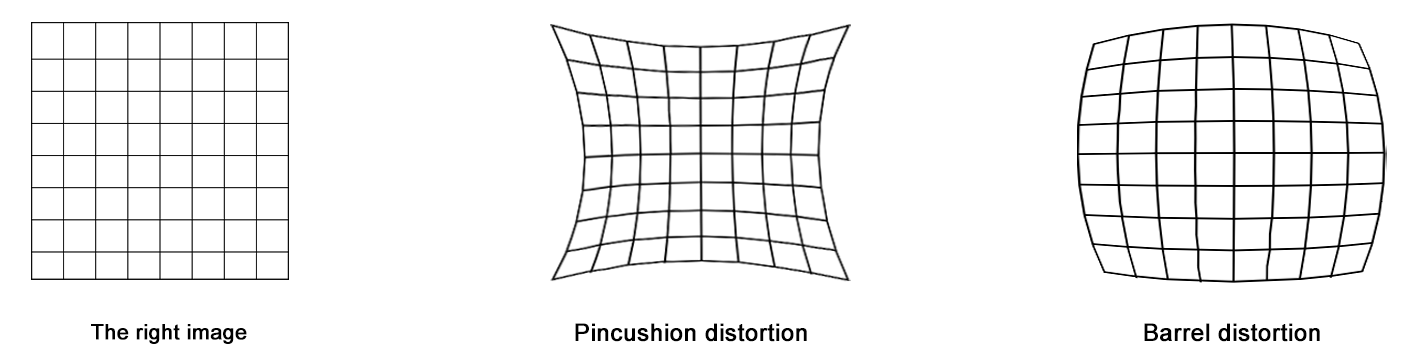

Các ống kính công nghiệp cũng đóng một vai trò quan trọng trong độ chính xác của thị giác máy. Sự biến dạng hình học, chẳng hạn như biến dạng thùng và đệm kim, là phổ biến trong ống kính. Những biến dạng này làm cho các đường thẳng trong thế giới thực xuất hiện cong trong hình ảnh được chụp, có thể ảnh hưởng đáng kể đến độ chính xác của phép đo kích thước. Ngoài ra, ống kính có thể bị dị thường màu, nơi các bước sóng ánh sáng khác nhau được tập trung ở các điểm khác nhau, dẫn đến màu sắc xung quanh các vật thể và làm suy giảm độ chính xác đo lường hơn nữa. Việc sửa chữa những khiếm khuyết này đòi hỏi các quy trình hiệu chuẩn phức tạp, và đạt được sự điều chỉnh hoàn hảo trên toàn bộ lĩnh vực nhìn là cực kỳ khó khăn.

Những hạn chế vật lý của quang học

Các nguyên tắc vật lý của quang học đặt ra những rào cản cơ bản cho việc kiểm tra kích thước chính xác cao trong thị giác máy. Phân xạ ánh sáng là một vấn đề lớn. Theo luật quang học, khi ánh sáng đi qua các lỗ nhỏ hoặc xung quanh các vật thể nhỏ, nó phân xạ, khiến các cạnh của hình ảnh của vật thể trở nên mờ. Trong trường hợp kiểm tra các thành phần nhỏ, hiệu ứng khuếch tán này có thể làm cho không thể phân biệt giữa các tính năng cách xa nhau chính xác, dẫn đến các lỗi trong phép đo kích thước.

Một hạn chế quang học khác là độ sâu trường giới hạn. Trong thị giác máy, nếu vật thể có hình dạng ba chiều phức tạp hoặc nếu có sự thay đổi trong vị trí của vật thể so với máy ảnh, một số phần của vật thể có thể không tập trung. Sự mờ nhạt này có thể làm biến dạng ngoại hình của vật thể, khiến việc đo kích thước chính xác trở nên khó khăn. Điều chỉnh độ sâu trường thường liên quan đến trao đổi; tăng độ sâu trường có thể làm giảm độ phân giải, trong khi tăng độ phân giải có thể thu hẹp độ sâu trường.

Sự can thiệp của môi trường

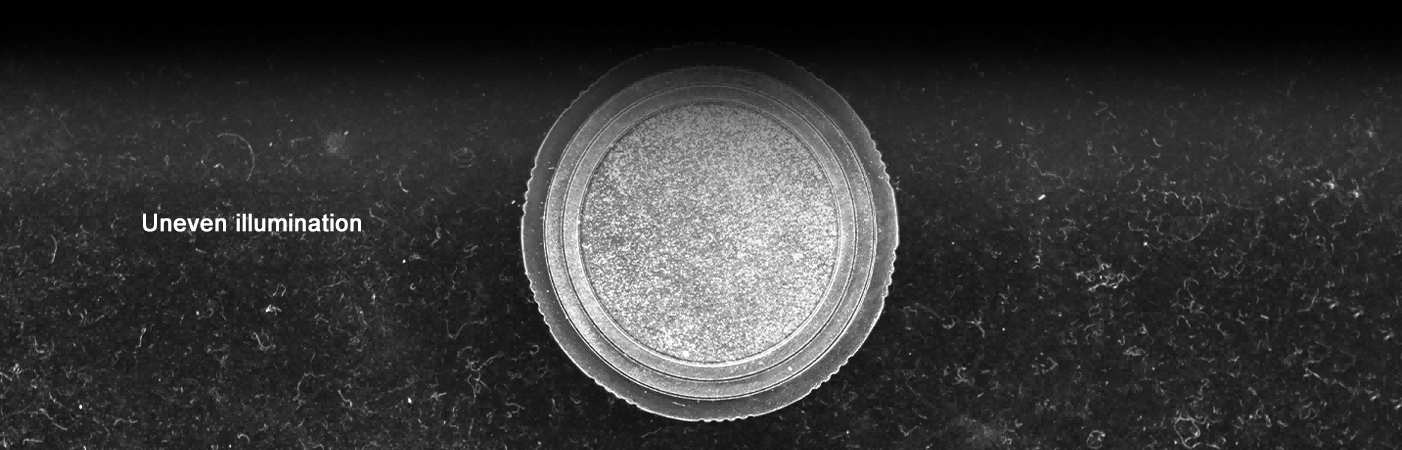

Môi trường mà các hệ thống hình ảnh máy hoạt động có thể có tác động sâu sắc đến độ chính xác của kiểm tra kích thước. Điều kiện chiếu sáng rất biến động và quan trọng. Sự thay đổi về cường độ chiếu sáng, hướng và nhiệt độ màu sắc có thể thay đổi sự xuất hiện của các vật thể trong hình ảnh. Ví dụ, ánh sáng không đồng đều có thể tạo ra bóng trên vật thể, có thể bị hiểu sai như là một phần của hình dạng của vật thể, dẫn đến tính toán kích thước không chính xác. Các bề mặt phản xạ trên vật thể cũng có thể gây ra ánh chói, có thể bão hòa cảm biến máy ảnh và che khuất các tính năng quan trọng.

Nhiệt độ và độ ẩm môi trường cũng có thể ảnh hưởng đến hiệu suất của hệ thống máy ảnh. Thay đổi nhiệt độ có thể gây ra sự mở rộng hoặc co lại nhiệt của cả vật thể được kiểm tra và các thành phần phần cứng của hệ thống thị giác, dẫn đến thay đổi kích thước. Độ ẩm có thể gây ngưng tụ trên ống kính hoặc các thành phần quang học khác, làm suy giảm chất lượng hình ảnh và độ chính xác đo.

Sự phẳng của vật thể - Những thách thức gây ra

Độ phẳng của một vật thể là một yếu tố quan trọng thường bị bỏ qua nhưng cản trở độ chính xác của kiểm tra kích thước dựa trên thị giác máy. Khi bề mặt của vật thể không bằng phẳng, sự tương tác giữa ánh sáng và vật thể trở nên không thể đoán trước được. Ở những khu vực có những vết rộp hoặc trầm tích, phản xạ ánh sáng đi ngược lại với mô hình dự kiến. Thay vì phản xạ ánh sáng theo một hướng nhất quán hướng về phía máy ảnh, bề mặt không bằng đều phân tán ánh sáng, tạo ra các đốm sáng và bóng không phù hợp với hình học thực tế của vật thể. Những mẫu ánh sáng không nhất quán này có thể gây nhầm lẫn cho các thuật toán phát hiện cạnh, khiến chúng xác định sai ranh giới của vật thể. Ví dụ, một nhịp nhỏ trên bề mặt bằng phẳng có thể bị nhầm lẫn với một tính năng riêng biệt, dẫn đến các phép đo kích thước phồng phồng.

Hơn nữa, trong các hệ thống thị giác máy 3D dựa trên các kỹ thuật như chiếu ánh sáng có cấu trúc hoặc khớp với âm thanh nổi, bề mặt không bằng đều làm gián đoạn các quá trình cơ bản của nhận thức độ sâu. Với ánh sáng có cấu trúc, các mẫu được chiếu bị biến dạng trên bề mặt không đều, khiến việc giải mã chính xác thông tin độ sâu trở nên khó khăn. Trong thị giác nổi, sự khác biệt về độ phẳng bề mặt có thể dẫn đến lỗi trong việc khớp các điểm tương ứng giữa hai góc nhìn của máy ảnh, vì sự bất thường tạo ra sự chênh lệch không phản ánh khoảng cách thực sự. Kết quả là, tái tạo hình dạng 3D của vật thể với độ chính xác cao trở thành một nhiệm vụ đáng gờm, trực tiếp ảnh hưởng đến độ chính xác của kiểm tra kích thước.

Các hạn chế thuật toán và phần mềm

Các thuật toán và phần mềm được sử dụng trong thị giác máy cho kiểm tra kích thước có một loạt các thách thức riêng của họ. Khám phá cạnh, một bước cơ bản trong việc xác định kích thước của vật thể, thường phức tạp và dễ mắc lỗi. Các thuật toán phát hiện cạnh khác nhau, chẳng hạn như Canny, Sobel hoặc Laplacian, có điểm mạnh và điểm yếu của riêng chúng. Tiếng ồn trong hình ảnh có thể làm cho các cạnh sai được phát hiện, trong khi các vật thể tương phản thấp có thể dẫn đến các cạnh bị bỏ lỡ.

Hơn nữa, việc điều chỉnh chính xác các mô hình hình học vào các cạnh được phát hiện để tính kích thước là một nhiệm vụ khó khăn. Các vật thể có thể có hình dạng bất thường, khuyết tật bề mặt hoặc biến thể kết cấu, có thể gây nhầm lẫn cho các thuật toán. Ngoài ra, xử lý các vật thể có hình học ba chiều phức tạp đòi hỏi các thuật toán tái tạo 3D tiên tiến, rất tốn kém về tính toán và thường thiếu độ chính xác cần thiết.

Kết luận, khó khăn trong việc đạt được kiểm tra kích thước chính xác cao với thị giác máy xuất phát từ sự kết hợp của các hạn chế phần cứng, hạn chế quang học, can thiệp môi trường, các vấn đề liên quan đến tính phẳng của vật thể và các thách thức thuật toán và phần mềm. Để vượt qua những trở ngại này đòi hỏi phải nghiên cứu và phát triển liên tục trong nhiều lĩnh vực, bao gồm quang học, điện tử, khoa học máy tính và khoa học vật liệu. Bằng cách giải quyết các vấn đề này, chúng ta có thể cải thiện độ chính xác và độ tin cậy của các hệ thống hình ảnh máy cho kiểm tra kích thước, cho phép chúng đáp ứng các yêu cầu ngày càng nghiêm ngặt của các ứng dụng công nghiệp hiện đại.
