مقدمة موجزة ومشاهد تطبيق كاميرات الأشعة فوق البنفسجية

لقد سمع الكثير من الناس عن "الكاميرات الحرارية"، ولكن ما الوظائف التي تؤديها نظيراتها "كاميرات الأشعة فوق البنفسجية (UV)"؟

في الحياة اليومية، نواجه غالبًا مشكلات تكون "خافية على العين المجردة" — مثل محاولة التحقق من علامات مضادة للتقليد على تغليف الطعام دون أن نجد علامات واضحة؛ أو الحاجة إلى اكتشاف شقوق مخفية على لوحات الدوائر الإلكترونية لا تُظهرها الكاميرات العادية سوى السطح؛ أو محاولة تتبع تسربات الأنابيب حيث تكون الغازات عديمة اللون غير قابلة للتتبع.

هنا تأتي أهمية كاميرات الأشعة فوق البنفسجية. يمكنها التقاط الضوء فوق البنفسجي (200 نانومتر - 400 نانومتر) الذي لا يمكن رؤيته بالعين المجردة، وتحويل "الإشارات غير المرئية" إلى صور واضحة، ما يجعلها بمثابة "العين الشفافة" في مجالات مثل الفحص ومكافحة التزوير والأمن.

اليوم، سنشرح مبادئ الكاميرات فوق البنفسجية الأساسية بلغة بسيطة، ونشارك ثلاث سيناريوهات تطبيقية شديدة الفائدة، مع تضمين نقاط رئيسية لتجنب الأخطاء الشائعة، مما يساعدك على إدراك قيمتها واستخدامها بسرعة.

أولاً: لماذا تستطيع كاميرات الأشعة فوق البنفسجية "رؤية الضوء غير المرئي"؟

يعتقد كثير من الناس أن "كاميرا الأشعة فوق البنفسجية ليست سوى كاميرا عادية مع إضافة مرشح". في الواقع، تكمن ميزتها الأساسية في "التقاط الإشارات الخاصة للضوء فوق البنفسجي".

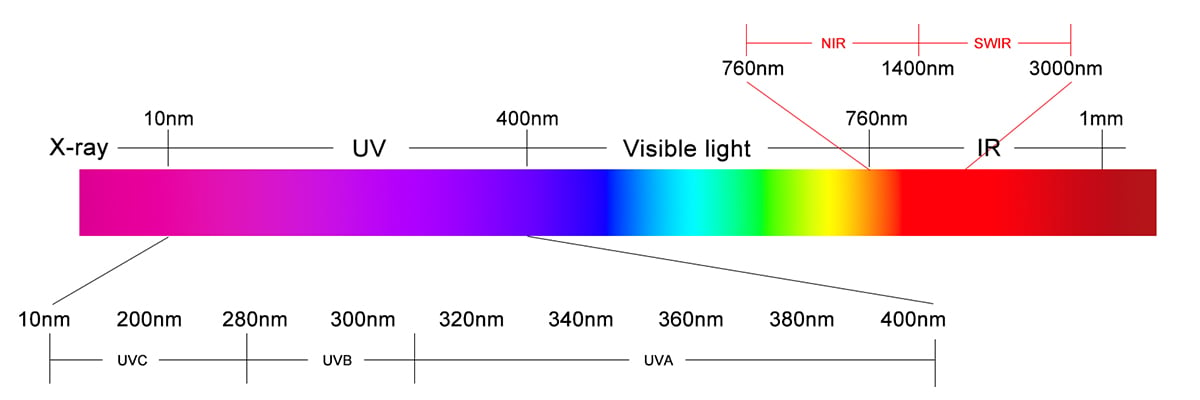

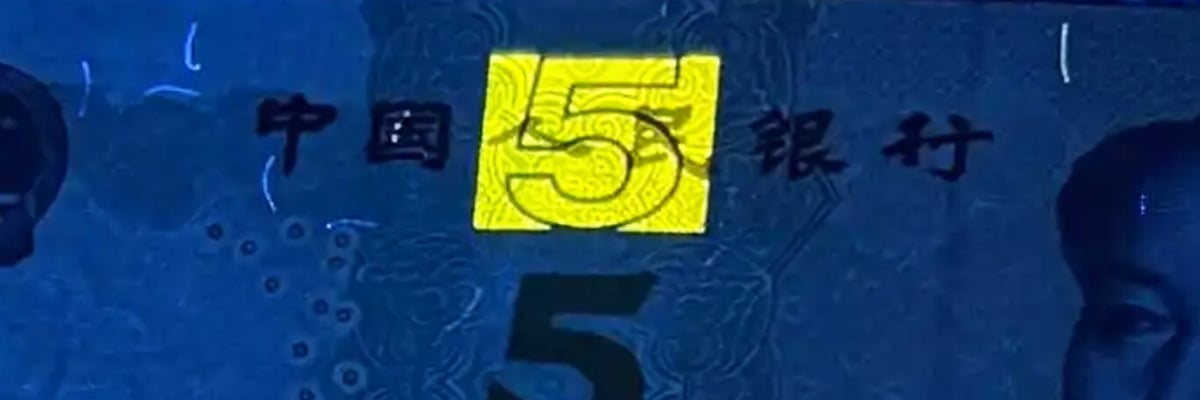

الضوء الذي نراه بعيوننا يُسمى "الضوء المرئي" (400 نانومتر - 760 نانومتر)، في حين أن الضوء فوق البنفسجي (UV) هو "ضوء غير مرئي" ذي طول موجي أقصر. في الطبيعة، تُنتج العديد من المواد تفاعلًا يُعرف بـ"الإشعاع المتلألئ" عند التعرض للضوء فوق البنفسجي (مثل علامات مقاومة التزوير على الأوراق النقدية، أو الملوثات العضوية)، بينما تمتص مواد أخرى هذا الضوء أو تعكسه (مثل الطلاء الضوئي غير المعالج، أو غازات التسرب في خطوط الأنابيب).

لا يمكن للكاميرات العادية استقبال سوى الضوء المرئي، ما يجعلها "عمياء" أمام هذه الإشارات فوق البنفسجية. أما كاميرات الأشعة فوق البنفسجية، فتستخدم مستشعرات خاصة (مثل sCMOS المضاءة من الخلف) ومرشحات تحجب الضوء المرئي، مما يمكنها من التقاط دقيق للضوء فوق البنفسجي في النطاق 200-400 نانومتر، ثم تحويل هذه الإشارات إلى صور تُظهر تدرجات رمادية أو ألوان يمكن للعين البشرية فهمها، وكاشفة بذلك عن تفاصيل "غير مرئية".

باختصار: الكاميرات العادية "تستطيع فقط التقاط ما نراه نحن"، في حين أن كاميرات الأشعة فوق البنفسجية "تستطيع التقاط إشارات فوق بنفسجية لا تُرى بالعين المجردة". هذه هي قدرتها الأساسية.

ثانيًا. 3 سيناريوهات تطبيقية رئيسية لكاميرات الأشعة فوق البنفسجية

تُمكّن قدرات كاميرات الأشعة فوق البنفسجية — "الكشف عن الفلورة"، "اكتشاف العيوب المخفية"، و"التقاط الإشارات عديمة اللون" — من حل مشكلات عملية عبر مجالات متنوعة. فيما يلي ثلاث سيناريوهات هي الأكثر شيوعًا وعملية:

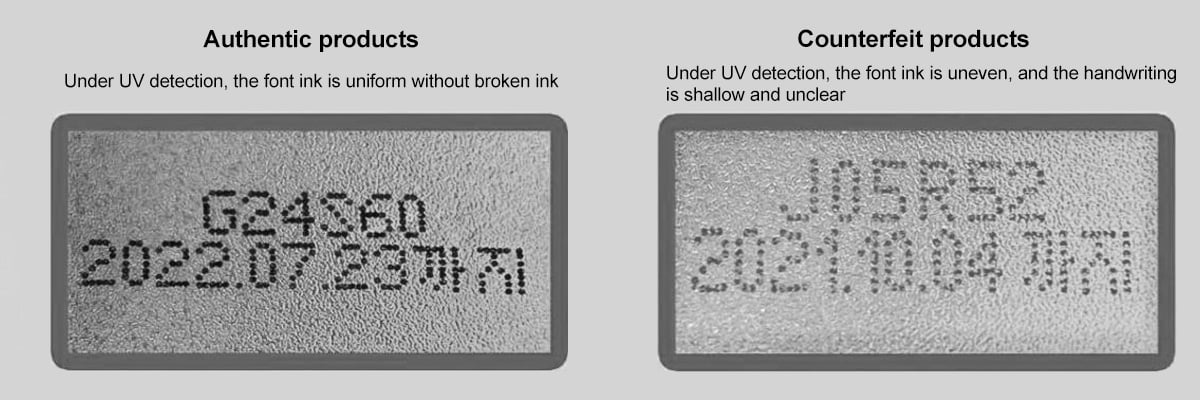

1. السيناريو الأول: مكافحة التزييف، والتتبع، والتحقق من الجودة – تحديد سريع للـ"علامات غير المرئية"

الحاجة الأساسية: غالبًا ما تحتوي منتجات مثل الأغذية، والأدوية، والتبغ، والمشروبات الكحولية على "علامات مضادة للتزييف بالأشعة فوق البنفسجية" (مثل أنماط أو أرقام فلورية عديمة اللون) مطبوعة على عبواتها لمنع التزوير. وهذه العلامات تكون غير مرئية بالعين المجردة. ويستلزم الفحص اليدوي التقليدي استخدام مصباح أشعة فوق بنفسجية لإضاءة كل عنصر على حدة، وهي طريقة غير فعالة وعرضة للإغفال.

حل كاميرا الأشعة فوق البنفسجية: استخدم كاميرا قريبة من نطاق الأشعة فوق البنفسجية (نطاق UVA، 320 نانومتر - 400 نانومتر) مزودة بمصدر ضوء فوق بنفسجي (مثل طول موجة 365 نانومتر). ما عليك سوى توجيهها نحو العبوة لرؤية علامات مكافحة التزييف مباشرة. ويمكن أيضًا وصلها بجهاز كمبيوتر للتعرف التلقائي، مما يلغي الحاجة إلى الفحص اليدوي.

مثال – فحص عبوات مصنع الأغذية:

نقطة الألم: كان الفحص اليدوي باستخدام مصباح يدوي فوق بنفسجي لا يتجاوز فحص 500 عبوة في الساعة. وأدى إرهاق العين إلى معدل اكتشاف ضائع بنسبة 15٪ مع أخطاء متكررة في التقييم.

النتيجة: باستخدام كاميرا فوق بنفسجية بدقة 2 ميجابكسل (بنطاق 365 نانومتر) مع نظام حزام ناقل آلي، وصلت سرعة الفحص إلى 2000 عبوة في الساعة. وبلغت دقة التعرف على علامات مكافحة التزييف 99.8٪، بينما انخفض معدل الإخفاق في الكشف إلى 0.2٪. كما قام النظام تلقائيًا بتسجيل موقع المنتجات غير المطابقة، مما ألغى الحاجة إلى المراقبة المستمرة يدويًا.

السيناريوهات المناسبة: كشف التزييف باستخدام الأشعة فوق البنفسجية للعبوات الغذائية/الصيدلانية، مكافحة التزييف والتتبع للتبغ/الكحول/مستحضرات التجميل، والتحقق من العلامات الفلورية على المستندات (جوازات السفر/بطاقات الهوية).

2. السيناريو 2: كشف العيوب الصناعية – اكتشاف "المخاطر الخفية غير المرئية"

الحاجة الأساسية: في الإنتاج الصناعي، تكون العديد من العيوب غير مرئية بالنسبة لكاميرات عادية: مثل الملوثات العضوية على أسطح رقائق أشباه الموصلات (على مستوى 0.01 مايكرون)، الشقوق الدقيقة على لوحات الدوائر، والتآكل السطحي لأجزاء المعادن. ويمكن أن يؤدي تفويت هذه العيوب إلى فشل المنتجات، مثل حدوث دوائر قصيرة في الشرائح أو كسر الأجزاء.

حل كاميرا الأشعة فوق البنفسجية: استخدام كاميرا حساسة للغاية للأشعة فوق البنفسجية العميقة (حزمة UVC، 200-280 نانومتر) مقترنة بمصدر ضوء فوق بنفسجي عميق (مثل طول موجة 254 نانومتر). ويعتمد هذا الحل على تفاعل الفلورسنت للمواد الملوثة أو اختلافات الانعكاس في الأشعة فوق البنفسجية من العيوب لتحديد المشكلات بدقة.

مثال – فحص تلوث رقاقة أشباه الموصلات:

نقطة الألم: لم تتمكن الكاميرات العادية من رؤية الملوثات العضوية الأصغر من 0.1 ميكرومتر. حيث لم يتم اكتشاف المشكلات إلا في المراحل اللاحقة من العملية، مما أدى إلى التخلص من أكثر من 10 شرائح يوميًا بسبب التلوث، مع خسائر تتجاوز 50,000 يوان صيني. واستغرق الفحص المجهري اليدوي 8 دقائق لكل شريحة، ما جعله غير فعال للغاية.

النتيجة: استخدام كاميرا عميقة فوق بنفسجية بدقة 5 ميجابكسل (بموجة 254 نانومتر) مع مصدر ضوء نقطي للمسح حقق معدل كشف بنسبة 99.7٪ للمواد الملوثة الأكبر من 0.01 ميكرومتر. وانخفض وقت الفحص لكل شريحة إلى 40 ثانية. وقلّ عدد الشرائح المرفوضة يوميًا بمقدار 9، مما أدى إلى توفير سنوي في التكاليف يزيد عن 1.6 مليون يوان صيني.

السياقات المناسبة: كشف التلوث على سطح شرائح أشباه الموصلات، وتحديد الشقوق الدقيقة على لوحات الدوائر، والتحقق من تآكل أو تلوث الزيت على أسطح قطع المعادن، وكشف بقايا الطلاء الحساس للضوء.

3. السيناريو 3: كشف التسرب والمراقبة الأمنية – تتبع "الأخطار عديمة اللون"

الحاجة الأساسية: غالبًا ما تكون تسربات الغاز (مثل مبردات الهواء أو الغازات القابلة للاشتعال) والتسرب في خطوط الأنابيب في البيئات الصناعية عديمة اللون والرائحة، مما يجعلها غير مرئية للعين المجردة. ويمكن أن يؤدي تراكمها إلى الانفجارات أو التسمم. كما أن 'التفريغ الكوروني' الناتج عن المعدات عالية الجهد (مثل خطوط الكهرباء والمحولات) يُصدر إشارات فوق بنفسجية لا يمكن رؤيتها بالكاميرات العادية؛ ويؤدي استمرار هذا التفريغ إلى تقادم المعدات.

حل كاميرا الأشعة فوق البنفسجية: استخدام كاميرا تعمل في نطاق الأشعة فوق البنفسجية المتوسطة (حزمة UVB، 280 نانومتر - 320 نانومتر). ويمكن لهذه الكاميرا التقاط الإشارات فوق البنفسجية الناتجة عن الغازات المتسربة أو بقع الضوء الناتجة عن التفريغ الكوروني من مسافة بعيدة دون الحاجة إلى الاتصال بالمعدات.

مثال – اكتشاف تسرب في خط أنابيب مصنع كيميائي:

نقطة الألم: كان يعتمد في السابق على الفحص اليدوي نقطة بنقطة باستخدام جهاز كشف التسرب، وكان يستغرق ساعتين لكل خط أنابيب ومعدل اكتشاف التسربات المفقودة يصل إلى 20٪. وسبب تسرب سابق في مادة تبريد توقف العمل في ورشة العمل، مما أدى إلى خسائر تجاوزت 200,000 يوان صيني.

النتيجة: باستخدام كاميرا متوسطة الأشعة فوق البنفسجية بدقة 2 ميجابكسل (حزمة 300 نانومتر) مع عدسة تليفوتوغرافية، يمكن للمُشغل مسح خط أنابيب كامل من على بعد 10 أمتار في غضون 5 دقائق فقط. وصلت دقة تحديد نقطة التسرب إلى 99.5%. ويمكن للنظام أيضًا تسجيل مقاطع فيديو لمواقع التسرب. وعلى مدار عام، لم تحدث أي إيقافات بسبب التسرب.

السيناريوهات المناسبة: الكشف عن تسرب الغاز الصناعي (مثل غاز التبريد أو الغاز القابل للاشتعال)، ومراقبة تفريغ الهالة في المعدات عالية الجهد، وتحديد مصادر الحرائق المخفية في مواقع الحوادث (مثل احتراق الخشب البطيء).

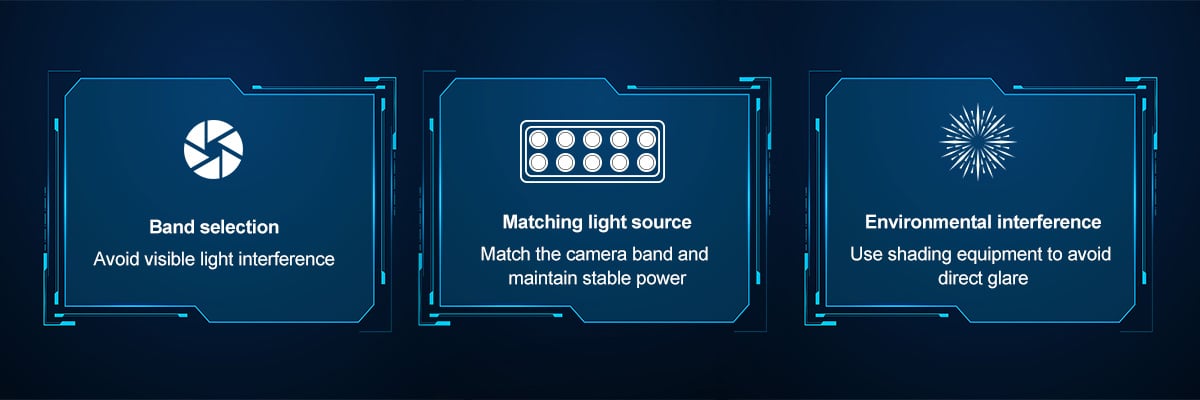

ثالثًا: 3 نقاط رئيسية لاختيار وكيفية تشغيل الكاميرات فوق البنفسجية

1. اختر "حزمة الطول الموجي" المناسبة؛ ولا تشترِ بشكل أعمى نوع "الطيف الكامل":

للكشف عن التزييف أو الكشف عن زيوت السطح، اختر الأشعة فوق البنفسجية القريبة (UVA، 320 نانومتر - 400 نانومتر). فهي فعالة من حيث التكلفة ولا تتطلب مصادر ضوء خاصة.

للكشف عن تلوث الرقائق أو الطلاء الضوئي، اختر الأشعة فوق البنفسجية العميقة (UVC، 200 نانومتر - 280 نانومتر). فهي توفر حساسية عالية، ولكن يجب الانتباه إلى توافق مصدر الضوء.

للكشف عن تسرب الغاز أو التوهج الكهربائي، اختر الأشعة فوق البنفسجية المتوسطة (UVB، 280 نانومتر - 320 نانومتر). تتميز بقدرات قوية على مقاومة التداخل، وتناسب المشاهد الخارجية/الصناعية.

*(بينما تغطي كاميرات الطيف الكامل جميع النطاقات، فإن سعرها يزيد عن ثلاثة أضعاف سعر الموديلات المتخصصة ولا يكون ضروريًا في معظم التطبيقات. لا تضيع المال.)*

2. يجب أن يكون مصدر الضوء متوافقًا، وإلا ستكون الصور غير واضحة:

تتطلب كاميرات الأشعة فوق البنفسجية مصادر ضوء متخصصة (مثل 365 نانومتر، 254 نانومتر). يجب أن يتطابق طول موجة مصدر الضوء مع نطاق الكاميرا. على سبيل المثال، استخدام كاميرا UVC مع مصدر ضوء UVA لن يُفعّل إشارات الفلورة الناتجة عن التلوث، مما يؤدي إلى صورة داكنة. بالإضافة إلى ذلك، بالنسبة للأجسام شديدة الانعكاس (مثل المعادن)، اختر مصدر ضوء منتشر لتجنب تداخل الانعكاسات.

3. انتبه للإضاءة المحيطة؛ لا تدع الضوء المرئي "يستأثر بالعرض"

إشارات الأشعة فوق البنفسجية أضعف بكثير من الضوء المرئي. إذا كان الضوء المحيط قويًا جدًا (مثل أشعة الشمس المباشرة أو مصابيح الطاولة الساطعة)، فقد يطغى على إشارة الأشعة فوق البنفسجية، مما يؤدي إلى صور ضبابية. ولذلك، عند الفحص الداخلي، استخدم الستائر العاتمة. أما الاستخدام الخارجي، ففضلًا الأيام الغائمة أو الليل، أو أضف مرشحات تحجب الضوء المرئي إلى الكاميرا.

رابعًا. ملخص

القيمة الأساسية لكاميرات الأشعة فوق البنفسجية تكمن في مساعدتنا على "رؤية الإشارات غير المرئية التي لا يمكن للعين المجردة والكاميرات العادية رؤيتها"—من التحقق من مكافحة التزوير إلى الفحص الصناعي ومراقبة السلامة. فهي تحل العديد من المشكلات "غير المرئية" مع تحسين الكفاءة وتقليل الخسائر.

عند اختيار كاميرا، تذكّر: أولًا، وضّح هدفك (مكافحة التزوير/الفحص/كشف التسرب). ثم اختر نطاق الطول الموجي المناسب ونوع مصدر الضوء. تجنّب الوقوع في فخ "الطيف الكامل" و"الدقة العالية غير الضرورية بالميغابكسل"، وهكذا يمكنك استخدامها لحل المشكلات الواقعية.
