Una breve introduzione e scenari di applicazione delle telecamere UV

Molte persone hanno sentito parlare di "telecamere a infrarossi", ma quali funzioni hanno le loro controparti, le "telecamere ultraviolette (UV)"?

Nella vita quotidiana ci imbattiamo spesso in problemi "invisibili ad occhio nudo"—ad esempio cercare di verificare i contrassegni anticontraffazione sulle confezioni alimentari senza trovare segni evidenti; dover rilevare crepe nascoste su schede circuiti dove le telecamere ordinarie vedono soltanto la superficie; tentare di rintracciare perdite in condutture dove gas incolori risultano impossibili da tracciare.

È qui che entrano in gioco le fotocamere UV. Possono catturare la luce ultravioletta (200nm-400nm) invisibile all'occhio umano, trasformando "segnali invisibili" in immagini nitide, diventando l'"occhio trasparente" in settori come ispezione, anticontraffazione e sicurezza.

Oggi spiegheremo in termini semplici i principi fondamentali delle fotocamere UV, condivideremo tre scenari applicativi particolarmente pratici e includeremo punti chiave per evitare errori comuni, aiutandovi a comprendere rapidamente il loro valore e utilizzo.

I. Perché le fotocamere UV possono "vedere la luce invisibile"?

Molti pensano che "una fotocamera UV sia soltanto una fotocamera normale con un filtro aggiunto". In realtà, il suo vantaggio principale risiede nella "cattura dei segnali speciali della luce ultravioletta".

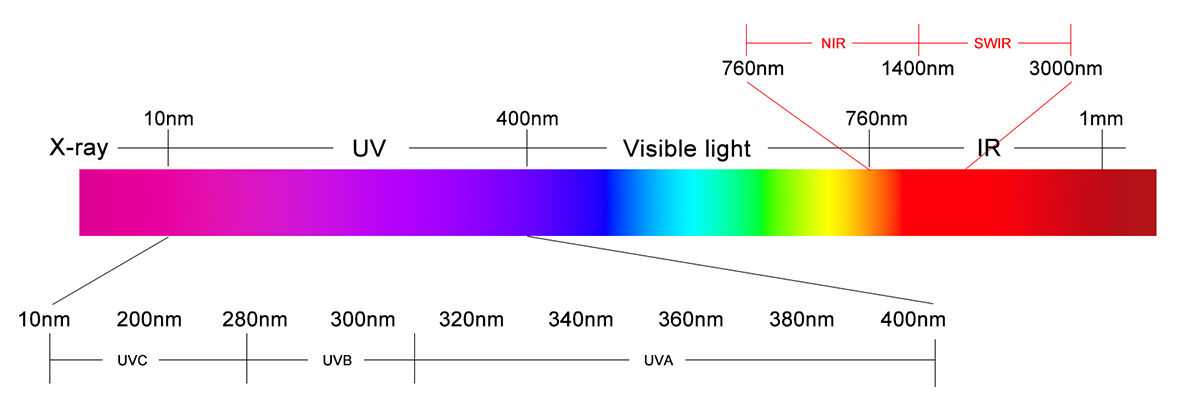

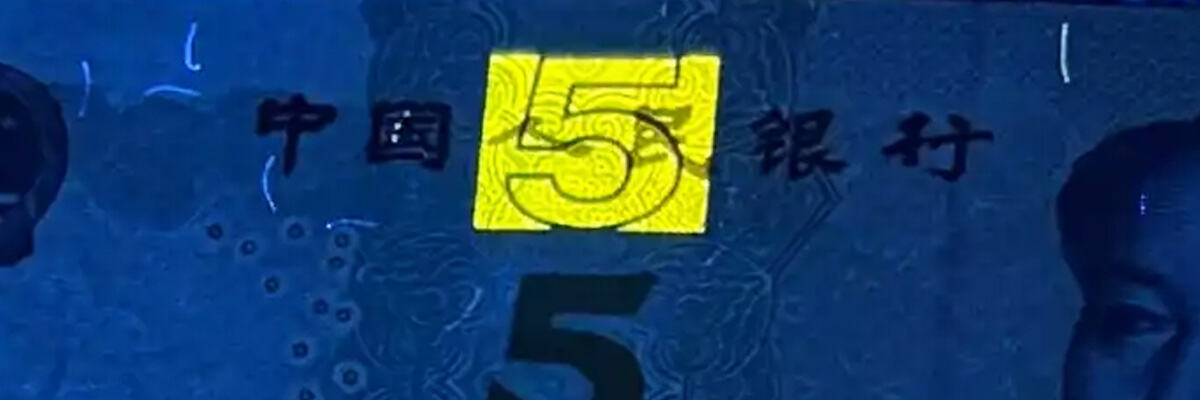

La luce che vediamo con i nostri occhi è chiamata "luce visibile" (400nm-760nm), mentre la luce ultravioletta (UV) è una "luce invisibile" con una lunghezza d'onda più corta. In natura, molte sostanze producono una "reazione di fluorescenza" sotto luce UV (ad esempio, marche anticontraffazione sulle banconote, inquinanti organici), mentre altre assorbono o riflettono la luce UV (ad esempio, fotoresist non indurito, gas fuoriusciti da tubazioni).

Le fotocamere ordinarie possono ricevere solo luce visibile e sono "cieche" a questi segnali UV. Le fotocamere UV, invece, utilizzano sensori UV specializzati (come sCMOS illuminati dal retro) e filtri blocca-luce visibile per catturare accuratamente la luce UV compresa tra 200nm e 400nm, quindi convertono questi segnali in immagini in scala di grigi o a colori comprensibili all'occhio umano, rivelando "dettagli invisibili".

In sintesi: le fotocamere ordinarie "possono catturare solo ciò che riusciamo a vedere", mentre le fotocamere UV "possono catturare segnali UV invisibili ad occhio nudo". Questa è la loro capacità fondamentale.

II. 3 Principali scenari applicativi pratici per le fotocamere UV

Le capacità delle telecamere UV — "riconoscimento della fluorescenza", "rilevamento di difetti nascosti" e "acquisizione di segnali incolori" — possono risolvere problemi pratici in vari settori. I seguenti tre scenari sono i più comuni e concreti:

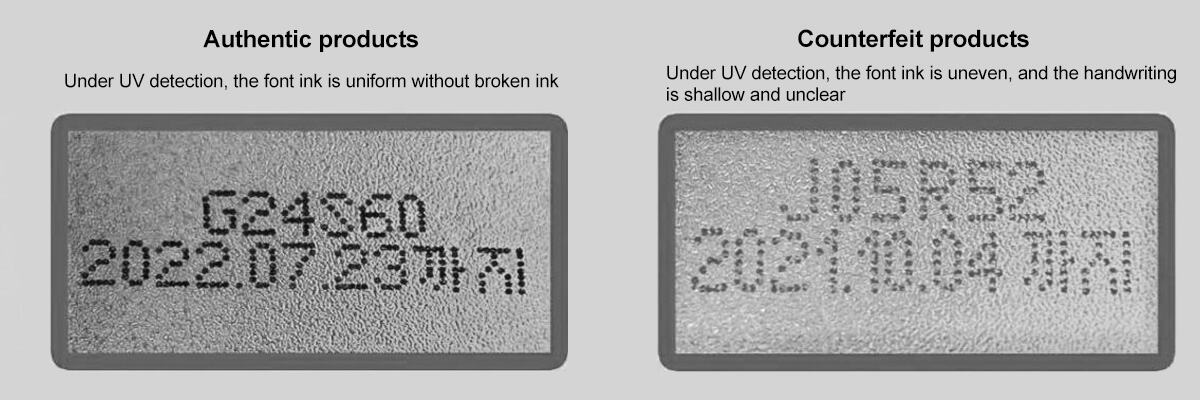

1. Scenario 1: Anticontraffazione, tracciabilità e verifica della qualità – Identificazione rapida di "marchi invisibili"

Esigenza principale: prodotti come alimenti, farmaci, tabacco e alcolici spesso presentano "marchi anticontraffazione UV" (ad esempio, pattern o numeri fluorescenti incolori) stampati sul packaging per prevenire contraffazioni. Questi marchi sono invisibili ad occhio nudo. L'ispezione manuale tradizionale richiede di illuminare ogni singolo articolo con una torcia UV, un metodo inefficiente e soggetto a omissioni.

Soluzione con telecamera UV: utilizzare una telecamera a raggi ultravioletti vicini (banda UVA, 320 nm - 400 nm) abbinata a una sorgente luminosa UV (ad esempio, lunghezza d'onda di 365 nm). Basta puntarla sull'imballaggio per visualizzare direttamente i contrassegni anticontraffazione. Può inoltre essere collegata a un computer per il riconoscimento automatico, eliminando la necessità di un controllo manuale.

Esempio – Ispezione imballaggi in un'azienda alimentare:

Problema: l'ispezione manuale con una torcia UV permetteva di controllare soltanto 500 confezioni all'ora. L'affaticamento visivo provocava un tasso di errore del 15% e frequenti giudizi errati.

Risultato: utilizzando una telecamera UV da 2 MP (banda 365 nm) abbinata a un sistema automatizzato con nastro trasportatore, la velocità di ispezione ha raggiunto le 2000 confezioni all'ora. L'accuratezza nel riconoscimento dei contrassegni anticontraffazione ha raggiunto il 99,8%, mentre il tasso di mancato rilevamento è sceso allo 0,2%. Il sistema registra automaticamente anche la posizione dei prodotti non conformi, eliminando la necessità di un controllo manuale costante.

Scenari di utilizzo: Rilevamento anticontraffazione UV per imballaggi alimentari/farmaceutici, anticontraffazione e tracciabilità per tabacco/alcolici/cosmetici, verifica di marche fluorescenti su documenti (passaporti/carte d'identità).

2. Scenario 2: Rilevamento difetti industriali – Individuazione di "pericoli nascosti invisibili"

Esigenza principale: Nella produzione industriale, molti difetti sono invisibili alle telecamere ordinarie: ad esempio, contaminanti organici sulle superfici delle fette di semiconduttori (a livello di 0,01μm), microfessurazioni sulle schede circuiti stampati, corrosione superficiale su parti metalliche. Il mancato rilevamento di questi difetti può causare malfunzionamenti del prodotto, come cortocircuiti nei chip o rottura delle parti.

Soluzione con telecamera UV: Utilizzare una telecamera ad alta sensibilità nel campo dell'UV profondo (banda UVC, 200nm-280nm) abbinata a una sorgente luminosa UV profondo (ad esempio, lunghezza d'onda di 254nm). Sfrutta la reazione fluorescente dei contaminanti o le differenze nella riflessione UV dei difetti per identificare con precisione i problemi.

Esempio – Ispezione della contaminazione su wafer per semiconduttori:

Punto critico: le telecamere ordinarie non riuscivano a vedere contaminanti organici inferiori a 0,1 μm. I problemi venivano individuati solo in fasi successive del processo, causando lo scarto di oltre 10 wafer al giorno a causa della contaminazione, con perdite superiori a ¥50.000. L'ispezione manuale al microscopio richiedeva 8 minuti per wafer, risultando estremamente inefficiente.

Risultato: l'utilizzo di una telecamera deep-UV da 5 MP (banda 254 nm) con sorgente luminosa a spot per la scansione ha raggiunto un tasso di rilevamento del 99,7% per contaminanti superiori a 0,01 μm. Il tempo di ispezione per wafer è stato ridotto a 40 secondi. Lo scarto giornaliero di wafer è diminuito di 9 unità, portando a un risparmio annuo superiore a ¥1,6 milioni.

Scenari adatti: rilevamento di contaminazioni sulla superficie di wafer semiconduttori, identificazione di microfessure su circuiti stampati, rilevamento di corrosione/contaminazione oleosa sulla superficie di parti metalliche, rilevamento di residui di fotoresist.

3. Scenario 3: Rilevamento di perdite e monitoraggio della sicurezza – Tracciare "pericoli incolori"

Esigenza principale: Le perdite di gas (ad esempio refrigeranti, gas infiammabili) e le fuoriuscite nelle tubazioni in ambienti industriali sono spesso incolori e inodori, rendendole indetectabili ad occhio nudo. L'accumulo può causare esplosioni o intossicazioni. La "scarica a corona" prodotta da apparecchiature ad alta tensione (ad esempio linee elettriche, trasformatori) emette segnali UV invisibili alle comuni telecamere; una scarica prolungata provoca l'invecchiamento delle apparecchiature.

Soluzione con telecamera UV: Utilizzare una telecamera nel medio UV (banda UVB, 280nm-320nm). Può rilevare i segnali UV provenienti da gas in fuga o i punti luminosi generati dalla scarica a corona a distanza, senza dover toccare l'apparecchiatura.

Esempio – Rilevamento perdite in tubazioni in un impianto chimico:

Problema: In precedenza si faceva affidamento su test manuali punto per punto con un rilevatore di perdite, richiedendo 2 ore per ogni tubazione con un tasso di mancato rilevamento del 20%. Una precedente perdita di refrigerante ha causato l'arresto dell'officina, con perdite superiori a 200.000 ¥.

Risultato: Utilizzando una telecamera mid-UV da 2 MP (banda 300 nm) con obiettivo tele, un operatore può scansionare l'intero tratto di un oleodotto da 10 metri di distanza in soli 5 minuti. L'accuratezza nell'identificazione dei punti di perdita ha raggiunto il 99,5%. Il sistema è inoltre in grado di registrare video delle posizioni delle perdite. Per un anno intero, non si sono verificati arresti causati da perdite.

Scenari adatti: Rilevamento di perdite di gas industriali (refrigeranti, gas infiammabili), monitoraggio della scarica coronale su apparecchiature ad alta tensione, individuazione di focolai nascosti in caso di incendio (ad esempio legno in combustione lenta).

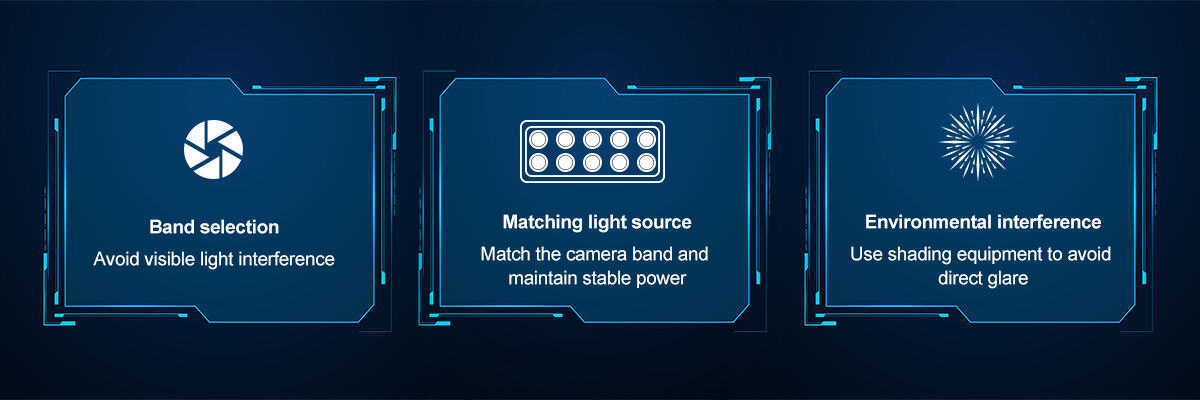

III. 3 Punti chiave nella scelta e nell'uso delle telecamere UV

1. Scegliere la giusta "banda di lunghezza d'onda"; non acquistare ciecamente modelli "full-spectrum":

Per applicazioni di anticontraffazione o rilevamento di oli superficiali, scegliere l'ultravioletto vicino (UVA, 320-400 nm). È economico e non richiede sorgenti luminose speciali.

Per il rilevamento di contaminazioni su wafer o resist fotochimici, scegliere l'ultravioletto profondo (UVC, 200-280 nm). Offre un'elevata sensibilità, ma prestare attenzione alla compatibilità con la sorgente luminosa.

Per la rilevazione di perdite di gas o effetto corona, scegliere l'UV medio (UVB, 280 nm - 320 nm). Offre forti capacità anti-interferenza, adatto per ambienti esterni/industriali.

*(Mentre le fotocamere a spettro completo coprono tutti gli intervalli, il loro prezzo è superiore a tre volte rispetto ai modelli specializzati ed è superfluo per la maggior parte delle applicazioni. Non sprecare denaro.)*

2. La sorgente luminosa deve essere abbinata, altrimenti le immagini saranno sfocate:

Le fotocamere UV richiedono sorgenti luminose UV specifiche (ad esempio, 365 nm, 254 nm). La lunghezza d'onda della sorgente luminosa deve corrispondere alla banda della fotocamera. Ad esempio, utilizzare una fotocamera UVC con una sorgente luminosa UVA non ecciterà i segnali fluorescenti derivanti da contaminazioni, producendo un'immagine scura. Inoltre, per oggetti altamente riflettenti (come il metallo), scegliere una sorgente luminosa diffusa per evitare interferenze da riflessione.

3. Prestare attenzione alla luce ambientale; non permettere alla luce visibile di "rubare la scena"

I segnali UV sono molto più deboli della luce visibile. Se la luce ambientale è troppo intensa (ad esempio, luce solare diretta, lampade da scrivania luminose), può sopraffare il segnale UV, causando immagini sfocate. Pertanto, per ispezioni in ambienti interni, utilizzare tende oscuranti. Per l'uso all'aperto, preferire giornate nuvolose o l'oscurità notturna, oppure aggiungere filtri bloccanti della luce visibile alla fotocamera.

IV. Riassunto

Il valore fondamentale delle fotocamere UV consiste nell'aiutarci a "vedere segnali invisibili che l'occhio umano e le fotocamere comuni non possono vedere"—dall'anticontraffazione all'ispezione industriale e al monitoraggio della sicurezza. Risolvono numerosi problemi "invisibili", migliorando al contempo l'efficienza e riducendo le perdite.

Quando si effettua una scelta, ricordare: innanzitutto, chiarire l'obiettivo (anticontraffazione/ispezione/rilevamento perdite). Successivamente, scegliere la banda di lunghezza d'onda e la sorgente luminosa corrispondente. Evitare le trappole del "full-spectrum" e dei "megapixel eccessivi non necessari", così da poterlo utilizzare per risolvere problemi reali.
