Il Ruolo del Retroilluminazione nella Visione Artificiale per il Miglioramento della Qualità delle Immagini

Comprensione dell'illuminazione posteriore per la visione artificiale

Nei sistemi di automazione industriale e di controllo qualità, l'illuminazione posteriore per la visione artificiale svolge un ruolo fondamentale nell'acquisizione precisa delle immagini. A differenza dell'illuminazione frontale o laterale, l'illuminazione posteriore posiziona la fonte luminosa dietro l'oggetto, creando un forte contrasto tra la sagoma dell'oggetto e lo sfondo. Questo approccio è particolarmente efficace in applicazioni in cui è essenziale misurare i bordi, rilevare le forme o identificare piccoli difetti. Illuminando l'oggetto dal retro, i sistemi di visione artificiale possono distinguere con maggiore accuratezza le caratteristiche, anche in ambienti complessi o ad alta velocità.

Perché l'illuminazione posteriore migliora la qualità dell'immagine

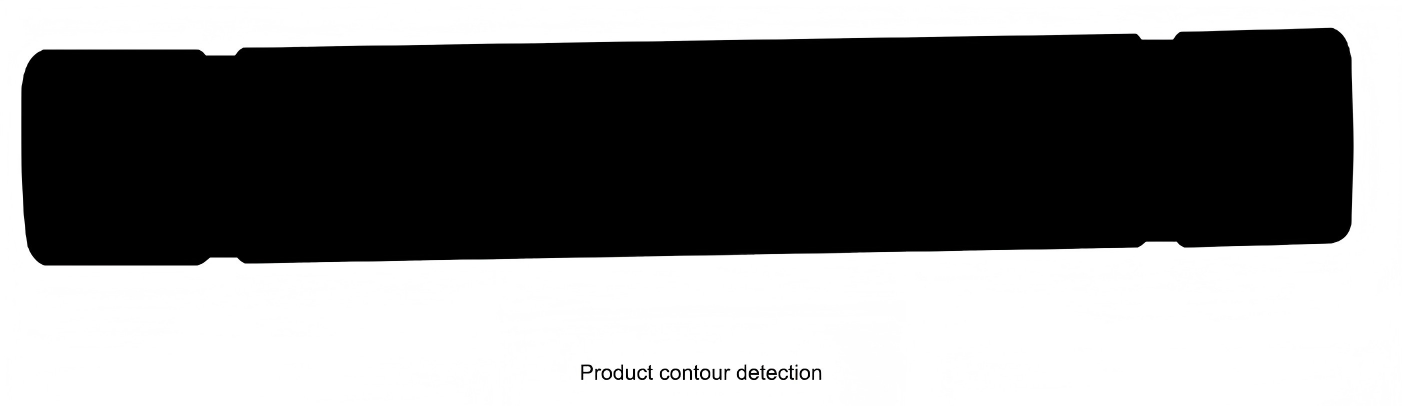

L'illuminazione posteriore migliora principalmente la qualità dell'immagine aumentando il contrasto tra un oggetto e il suo sfondo. In molte situazioni di imaging industriale, riflessi superficiali, ombre e variazioni di trama possono complicare l'analisi dell'immagine. L'illuminazione posteriore aggira questi problemi creando uno sfondo uniforme e luminoso, mostrando l'oggetto come un profilo scuro e ben definito. Questa tecnica elimina molte delle incoerenze che l'illuminazione frontale potrebbe introdurre, permettendo un rilevamento più affidabile dei bordi, misurazioni dimensionali più precise e un miglior riconoscimento delle forme.

Applicazioni nei Diversi Settori

Gli illuminatori per visione artificiale vengono utilizzati in settori diversi, dall'industria elettronica al confezionamento e alla produzione farmaceutica. Ad esempio:

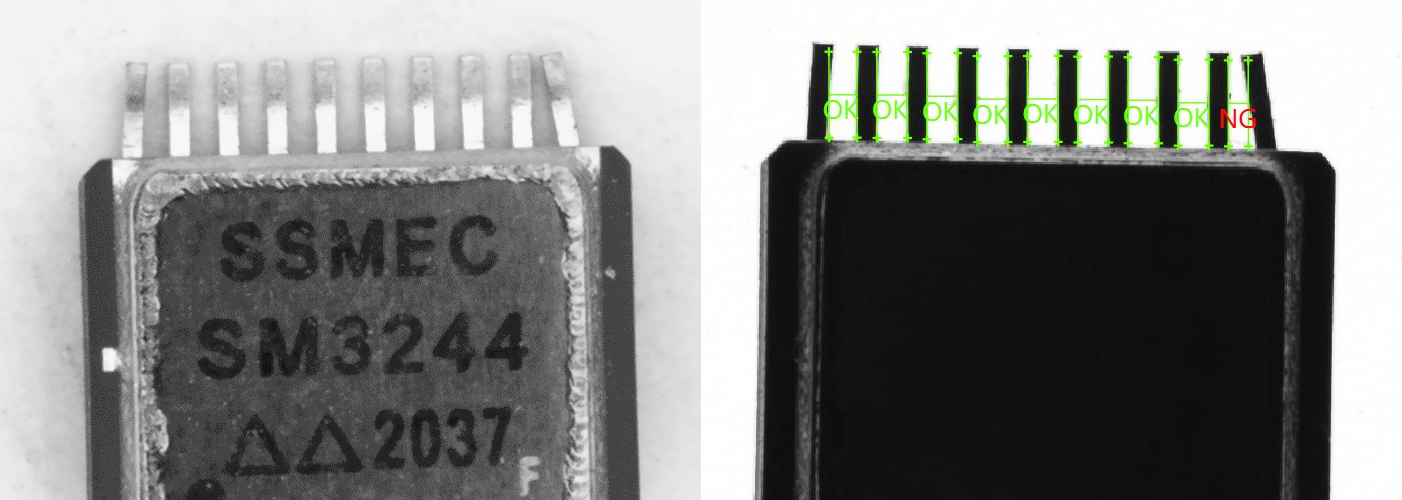

• Ispezione elettronica: Individuare difetti nei componenti delle schede PCB o nei perni dei connettori.

• Controllo qualità del confezionamento: Verificare che sigilli, etichette e forme corrispondano esattamente alle specifiche.

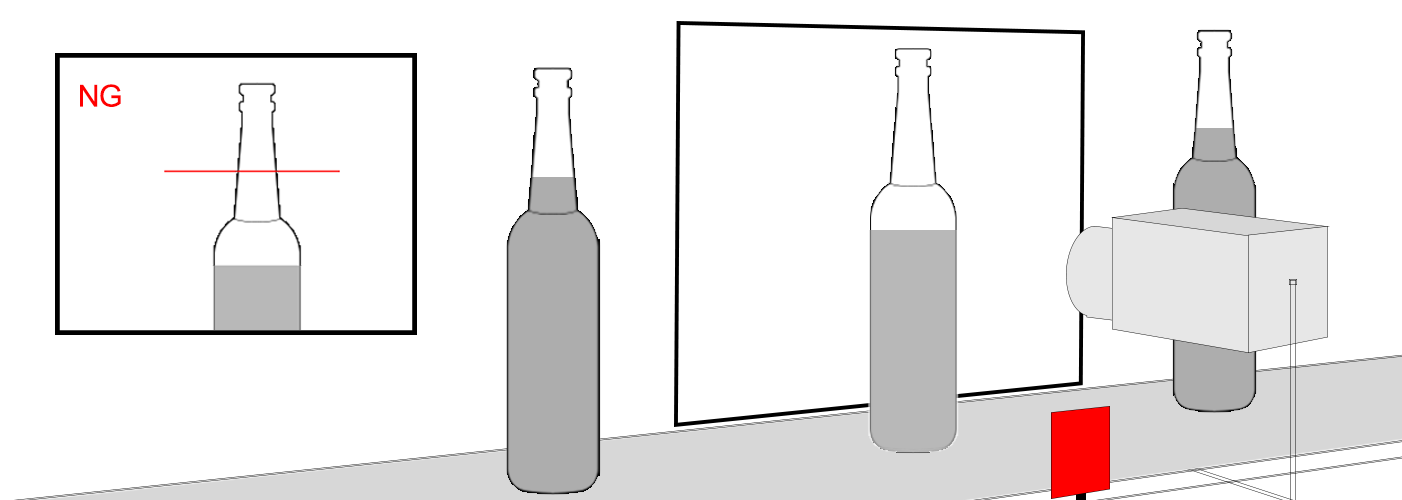

• Farmaceutico: Rilevare difetti nelle compresse o livelli di riempimento in contenitori trasparenti.

• Ispezione dei componenti automobilistici: Misurazione di guarnizioni, ingranaggi o componenti di precisione.

Fornendo un'immagine chiara e ad alto contrasto, l'illuminazione retrostante consente agli algoritmi di visione artificiale di effettuare misurazioni accurate e di rilevare anomalie con maggiore precisione.

Integrazione dell'illuminazione retrostante in un sistema di visione

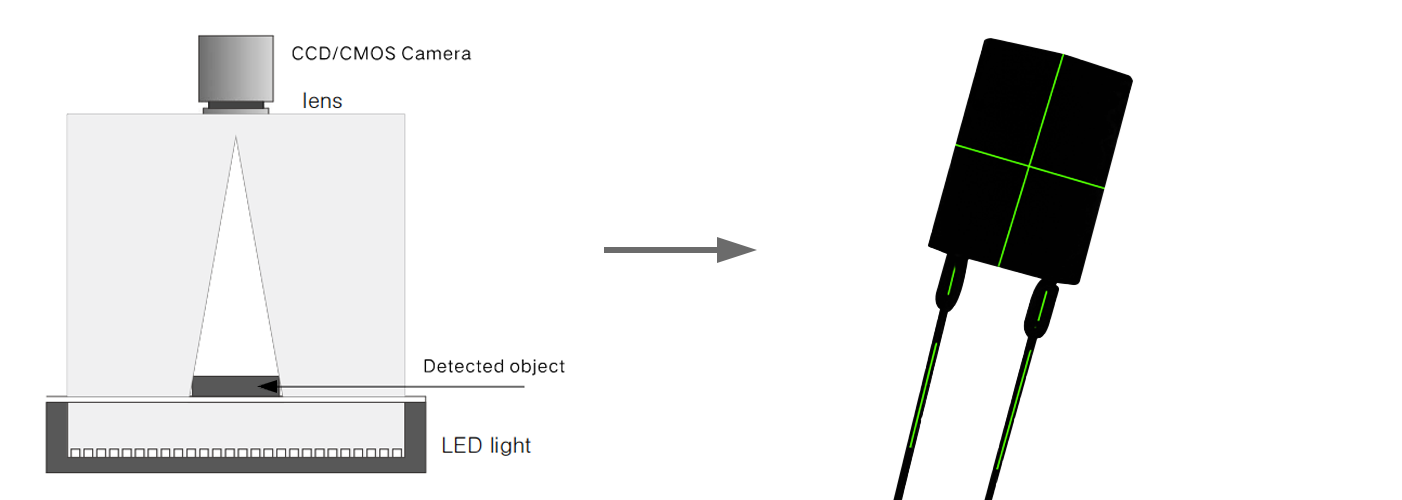

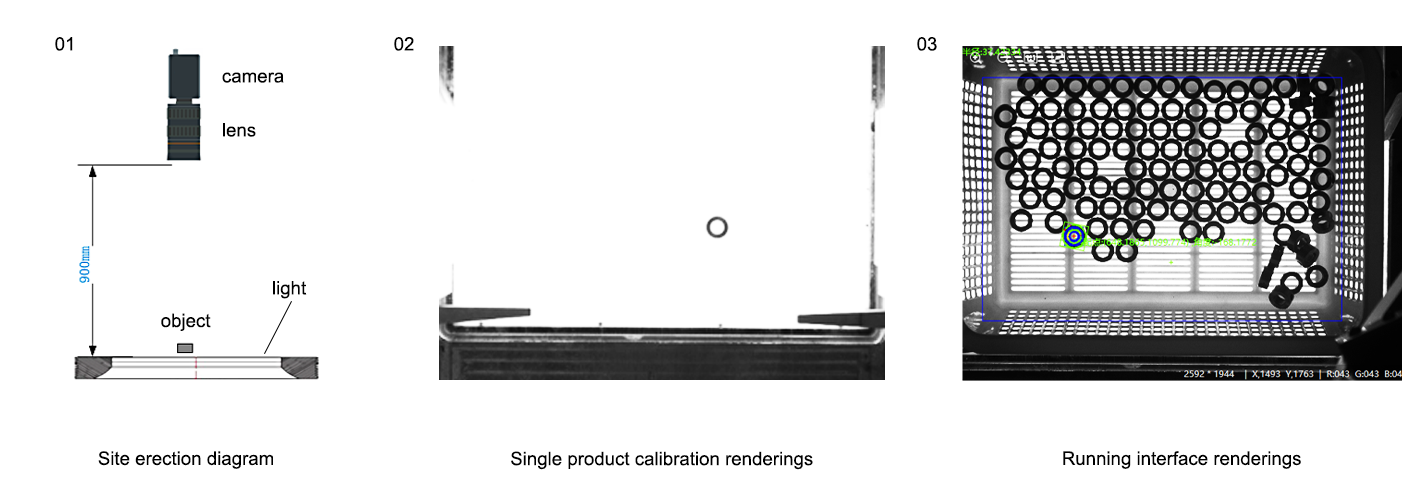

L'efficacia di un'illuminazione retrostante dipende non solo dalla sua qualità, ma anche dall'integrazione corretta nel sistema di visione. La fonte luminosa deve essere posizionata con precisione dietro l'oggetto, allineata con l'asse ottico della telecamera per creare la silhouette ottimale. I diffusori possono essere utilizzati per ammorbidire la luce ed eliminare gradienti marcati, mentre i collimatori possono focalizzare la luce per ottenere bordi più definiti. Inoltre, la scelta della lente e delle impostazioni della telecamera è essenziale per massimizzare i benefici dell'illuminazione retrostante.

Illuminazione retrostante vs. Altre tecniche di illuminazione

Sebbene l'illuminazione retrostante sia eccellente per definire bordi e forme, non è una soluzione universale. L'illuminazione frontale è migliore per catturare i dettagli superficiali, mentre quella laterale è ideale per evidenziare le texture. In molti sistemi avanzati di visione artificiale, viene utilizzata una combinazione di tecniche di illuminazione, passando dinamicamente dall'una all'altra per adattarsi ai requisiti d'ispezione. Tuttavia, quando l'accuratezza nella definizione dei bordi è fondamentale, l'illuminazione retrostante rimane insuperabile.

Problemi Comuni e Modi per Risolverli

Alcuni problemi associati all'illuminazione retrostante includono:

• Abbagliamento o perdite di luce: possono essere ridotti utilizzando un'adeguata schermatura o sorgenti luminose collimate.
• Luminosità insufficiente in ampi campi visivi: LED di alta potenza o più illuminazioni retrostanti sincronizzate possono risolvere questo problema.
• Accumulo di calore: una gestione termica efficace estende la durata delle illuminazioni retrostanti ad alta luminosità e mantiene costante la loro prestazione.
• Collaborando con specialisti esperti di illuminazione per la visione artificiale, è possibile ridurre questi problemi garantendo un funzionamento affidabile.

Progressi nella tecnologia dei retroilluminatori

Innovazioni recenti stanno rendendo il retroilluminazione ancora più efficace ed efficiente dal punto di vista energetico. Gli array LED ad alta densità, i film avanzati di diffusione e il controllo adattivo della luminosità permettono un sintonizzazione più precisa dell'uscita luminosa. Alcuni retroilluminatori si integrano ormai con il software di visione artificiale, consentendo di regolare dinamicamente la luminosità in base ai dati di ispezione in tempo reale. Questo livello di adattabilità è particolarmente utile negli ambienti produttivi con dimensioni, velocità o materiali variabili dei prodotti.

L'impatto sulle prestazioni complessive del sistema

In un sistema di visione artificiale, il ruolo dell'illuminazione retrostante va oltre il semplice illuminare l'oggetto. Fornendo un input visivo pulito e costante, l'illuminazione retrostante riduce gli errori di elaborazione, abbrevia i tempi di ispezione e migliora l'affidabilità del sistema. Le immagini ad alto contrasto richiedono uno sforzo computazionale minore per il rilevamento dei contorni e le misurazioni, permettendo un throughput più rapido senza compromettere l'accuratezza. Nel lungo termine, questa efficienza può tradursi in risparmi significativi e in un miglioramento della qualità produttiva.

Conclusione

L'illuminazione retrostante per la visione artificiale è uno strumento indispensabile per ottenere un'acquisizione d'immagine ad alta precisione nell'automazione industriale. Fornendo un contrasto superiore, riducendo il rumore visivo e permettendo un'imaging precisa delle sagome, un'illuminazione retrostante ben progettata migliora significativamente le prestazioni dei sistemi di visione. Che si tratti di produzione elettronica, confezionamento, settore automobilistico o produzione farmaceutica, l'illuminazione retrostante appropriata garantisce che i processi di ispezione siano efficienti e affidabili. Con l'evolversi della tecnologia dell'illuminazione, il potenziale per un'accuratezza e un'adattabilità ancora maggiori nei sistemi di visione artificiale continuerà a espandersi.
