Caratteristiche chiave degli obiettivi per telecamere a scansione lineare di alta qualità

Comprensione del ruolo delle lenti per telecamere a scansione lineare nell'industria

In applicazioni avanzate di visione artificiale, camere a Scansione Lineare sono essenziali per acquisire immagini ad alta risoluzione e continue di oggetti in movimento. Dall'ispezione qualitativa nell'elettronica alla verifica della stampa nel confezionamento e al rilevamento di difetti nei tessuti, l'accuratezza di questi sistemi dipende fortemente dall'obiettivo utilizzato. Una lente di alta qualità per telecamera a scansione lineare non si limita ad ingrandire un'immagine: garantisce precisione, nitidezza e prestazioni costanti su tutta la larghezza della scansione. In ambiti industriali dove difetti misurati in micron possono avere conseguenze significative, la scelta della lente corretta è critica.

Precisione ottica e risoluzione

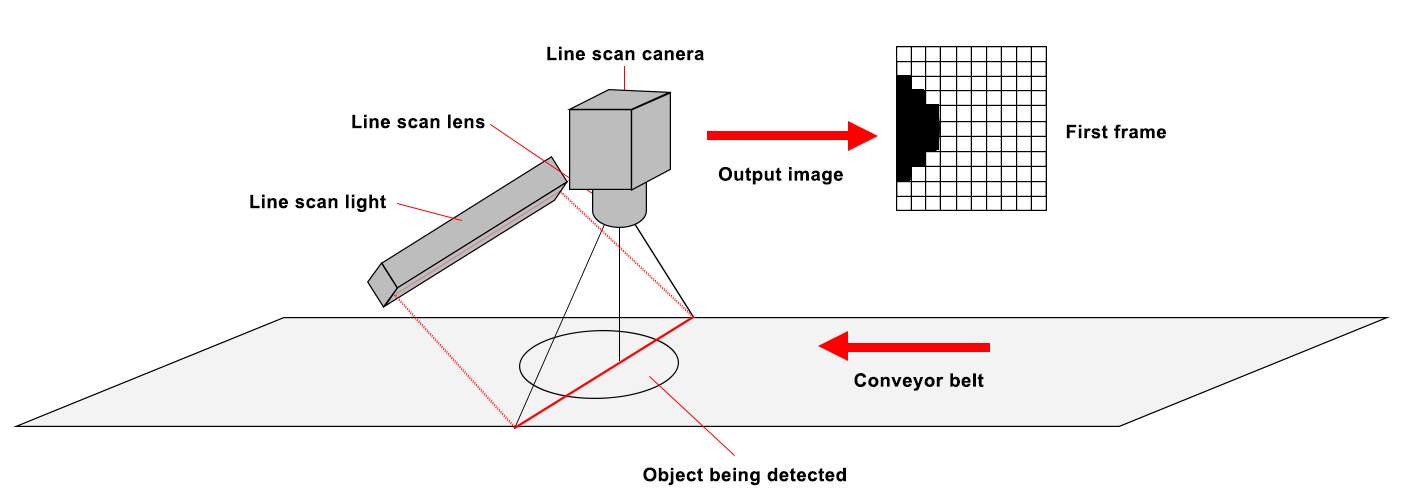

Una delle caratteristiche più importanti di una lente di alta qualità per telecamera a scansione lineare è la precisione ottica . Nell'imaging a scansione lineare, la telecamera acquisisce una linea di pixel alla volta e queste linee vengono unite per formare un'immagine completa. Qualsiasi distorsione ottica o aberrazione cromatica si ripeterà lungo l'intera scansione, causando imprecisioni. Pertanto, le lenti devono essere progettate per mantenere nitidezza e chiarezza dal centro fino ai bordi del campo visivo. La risoluzione della lente dovrebbe inoltre essere uguale o superiore a quella del sensore della telecamera per evitare di non sfruttarne appieno le capacità.

Minima distorsione per misurazioni accurate

In settori come l'ispezione PCB, la scansione di documenti e il sorting ad alta velocità, anche una minima distorsione può causare errori di misurazione. Le ottiche di alta qualità per telecamere a scansione lineare sono progettate per ridurre al minimo le distorsioni geometriche, come gli effetti a barilotto o a cuscino, su tutta l'immagine. Questo garantisce che i dati scansionati rappresentino con precisione le dimensioni reali, un aspetto fondamentale per applicazioni che prevedono controlli dimensionali, lettura di codici a barre o riconoscimento di pattern.

Illuminazione Uniforme e Luminosità dell'Immagine

Un obiettivo dovrebbe garantire luminosità uniforme da un bordo all'altro, soprattutto in applicazioni in cui è difficile ottenere un'illuminazione uniforme. Le variazioni di luminosità possono causare falsi positivi o mancati rilevamenti di difetti durante l'ispezione automatizzata. Le ottiche di alta qualità utilizzano rivestimenti avanzati e progetti ottici per ridurre al minimo il vignettatura e assicurare una trasmissione uniforme della luce, supportando così un'elaborazione delle immagini affidabile.

Costruzione Resistente per Ambienti Industriali

I sistemi per scansione lineare industriale spesso operano in ambienti con polvere, vibrazioni o temperature variabili. Le ottiche di alta qualità per la scansione lineare sono costruite con materiali resistenti, alloggiamenti sigillati e tolleranze meccaniche precise. Barili metallici, supporti rinforzati e ottiche resistenti alle variazioni di temperatura garantiscono che l'obiettivo mantenga allineamento e integrità ottica anche in condizioni impegnative. Alcuni obiettivi sono inoltre progettati con rivestimenti antiriflesso o resistenti ai graffi per prolungarne la durata operativa.

Compatibilità con sensori e telecamere

Un obiettivo di alta qualità deve essere ottimizzato per il sensore specifico dimensione del sensore e passo pixel della telecamera a cui è destinata. L'utilizzo di un obiettivo non compatibile con il sensore può causare problemi come riduzione della risoluzione, caduta di luce o artefatti nell'immagine. I produttori spesso forniscono specifiche che indicano le dimensioni del sensore e il modello di telecamera ottimali per ciascun obiettivo. Ad esempio, un obiettivo progettato per un sensore lineare da 16k pixel deve mantenere un'elevata risoluzione e nitidezza su tutto il campo visivo di 80 mm o superiore, senza perdita di dettaglio.

Diaframma Ampio e Messa a Fuoco Regolabile

Un diaframma ampio lascia entrare più luce nella telecamera, permettendo velocità di scansione più elevate e una qualità dell'immagine migliore in condizioni di scarsa illuminazione. Molti obiettivi di alta qualità dispongono inoltre di meccanismi di messa a fuoco regolabili, che permettono agli operatori di regolare con precisione la nitidezza per distanze operative specifiche. Nelle linee di produzione automatizzate in cui le dimensioni degli oggetti o la posizione dei nastro trasportatori possono variare, questa flessibilità può migliorare notevolmente le prestazioni del sistema.

Bassa Aberrazione Cromatica per l'Accuratezza dei Colori

Nei sistemi a scansione di linea in colori—come quelli utilizzati nella stampa, nell'imballaggio e nell'ispezione alimentare—l'aberrazione cromatica può causare frange di colore o un disallineamento tra i canali rosso, verde e blu. Le ottiche di alta qualità per la scansione lineare utilizzano tipi speciali di vetro e progetti ottici per ridurre al minimo questo effetto, garantendo una precisa riproduzione dei colori e risultati costanti.

Facilità di integrazione e manutenzione

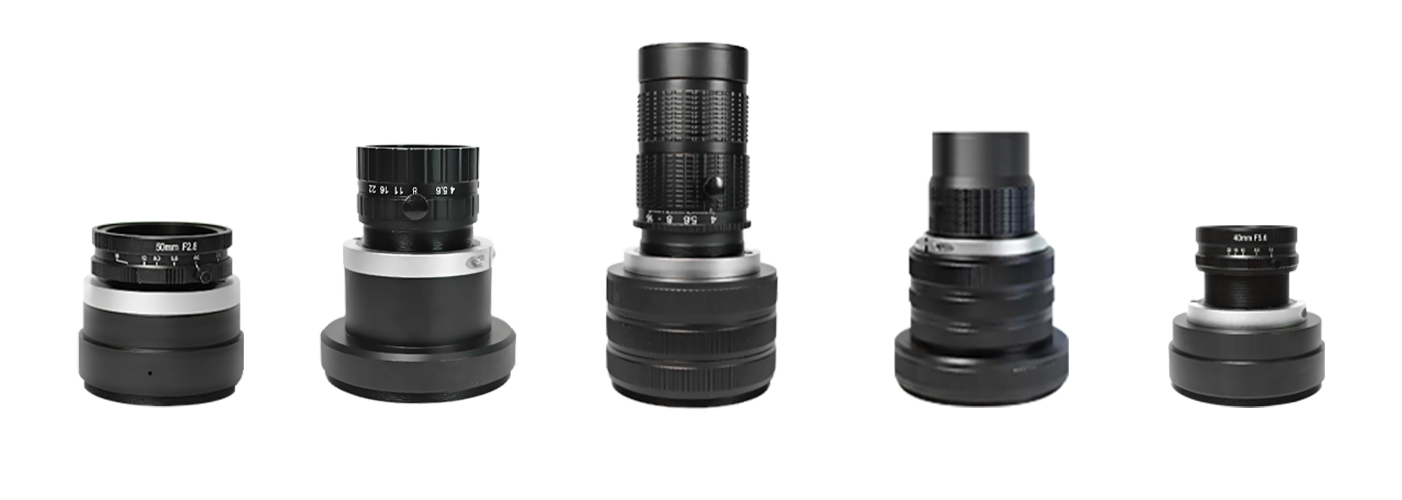

Gli ambienti industriali richiedono efficienza non solo nell'operatività, ma anche nell'installazione e nella manutenzione. Un'ottica di alta qualità per telecamere a scansione lineare dovrebbe essere facile da integrare nei sistemi esistenti, con tipi di montaggio standard (come F-mount, M42 o M72) e compatibilità con accessori ottici comuni. Inoltre, il design dell'obiettivo dovrebbe permettere una pulizia e una ricalibrazione semplici, senza richiedere lo smontaggio completo del sistema.

Tendenze future nella tecnologia degli obiettivi per scansione lineare

Con l'avanzare dell'imaging industriale verso risoluzioni più elevate, velocità di scansione più rapide e sistemi più compatti, la tecnologia degli obiettivi sta evolvendo. Obiettivi con correzione apocromatica , rivestimenti antiriflesso migliorati e involucri compatti ma resistenti stanno diventando sempre più comuni. Inoltre, i sistemi di imaging potenziati dall'intelligenza artificiale potrebbero presto dipendere da lenti con sensori integrati per monitorare le prestazioni ottiche e segnalare quando è necessaria una nuova calibrazione o sostituzione.

Conclusione

La scelta della lente giusta per una telecamera a scansione lineare è una decisione fondamentale che influisce sull'accuratezza, l'efficienza e l'affidabilità di un sistema di imaging industriale. Le lenti di alta qualità offrono una precisione ottica superiore, minima distorsione, una illuminazione uniforme e una robusta durata, assicurando così un pieno utilizzo delle capacità della telecamera. Che si tratti di ispezione nella stampa ad alta velocità, nella produzione di semiconduttori o nell'automazione logistica, investire nella migliore lente possibile garantisce prestazioni costanti e stabilità operativa a lungo termine. Comprendendo queste caratteristiche essenziali, ingegneri e decisori possono selezionare lenti che offrano sia eccellenza tecnica che valore economico.
