マシンビジョンにおけるスマートカメラ

産業用オートメーションや精密検査の分野において、マシンビジョンシステムは不可欠なツールとして登場しています。これらのシステムの主要コンポーネントの中で、スマートカメラは次第に重要な役割を果たしつつあります。本記事では、スマートカメラと従来の産業用カメラの違いについて掘り下げるとともに、スマートカメラのマシンビジョンにおける代表的な2つの応用について探ります。

従来の産業用カメラとの違い

統合レベル

従来の産業用カメラは、多くの場合、より大規模なマシンビジョン構成の一部に過ぎません。これらのカメラは主に画像の取得を担当し、その後、これらの画像はPCなどの外部処理装置に転送してさらなる分析を行う必要があります。これには、画像取り込みカードやカメラと処理装置を接続するための複雑な配線などの追加コンポーネントが必要になります。

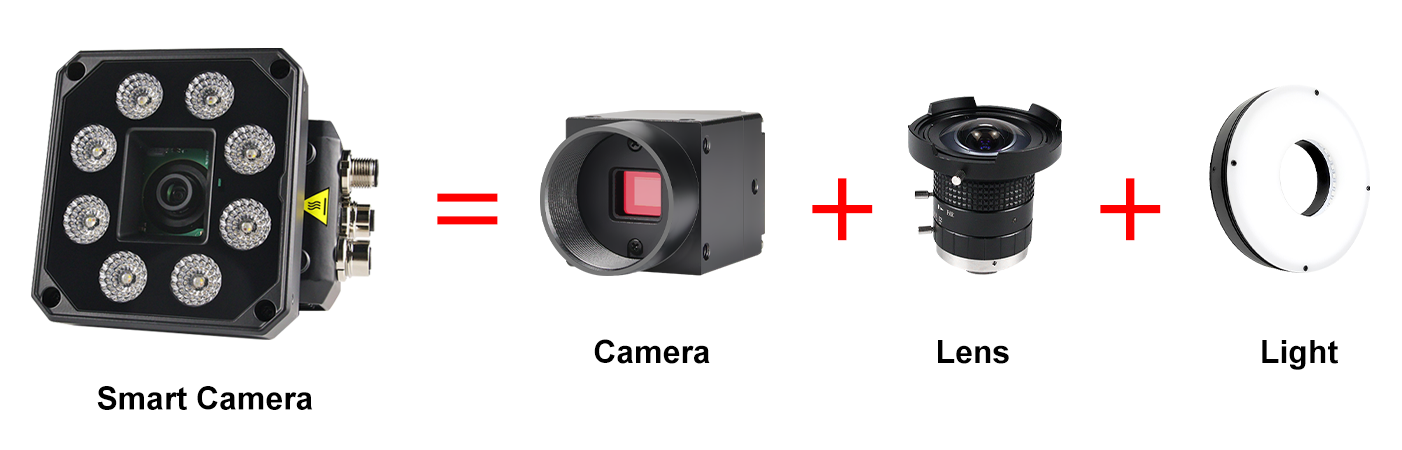

一方、スマートカメラは高レベルに統合されたシステムです。画像取得、処理、場合によっては通信機能までもが、コンパクトな単一ユニット内に統合されています。この統合により、システム全体のアーキテクチャが簡素化されるだけでなく、広範な外部ハードウェアの必要性も軽減されるため、省スペース性に優れ、さまざまな産業用途において導入が容易になります。

処理能力

産業用カメラは通常、画像解析、特徴抽出、意思決定などの処理を行うために、外部コンピュータの計算能力に依存します。カメラは生の画像データを取得し、PCにインストールされた処理ソフトウェアがアルゴリズムを使用してこのデータを解析します。このような構成では、特に高解像度の画像やリアルタイム処理が必要な場合、カメラとPC間のデータ転送がボトルネックとなるため、処理速度の面で課題に直面する可能性があります。

スマートカメラは、一方で、オンボードプロセッサーを備えています。これらのプロセッサーは、高性能のデジタル信号プロセッサー（DSP）から専用のビジョンプロセッシングユニットまでさまざまです。内蔵された処理機能により、スマートカメラは即座に取得した画像を分析できます。スマートカメラは、パターン認識、バーコード読み取り、欠陥検出などの複雑なタスクをリアルタイムで実行でき、データを外部デバイスに送信して処理を待つ必要がありません。このリアルタイム処理能力により、スマートカメラはより迅速に応答可能となり、迅速な意思決定が重要な用途に適しています。

使いやすさ

従来の産業用カメラを使用してマシンビジョンシステムをセットアップするには、ある程度の技術的専門知識が必要な場合があります。ユーザーは、露光時間やゲイン、解像度などのカメラ設定を行うだけでなく、PCに適切な画像処理ソフトウェアをインストールして設定する必要があります。さらに、ドライバーやネットワーク設定を正しくインストールして、カメラとPC間の適切な通信を確保するプロセスも複雑になることがあります。

スマートカメラは、使いやすさを念頭に設計されています。通常、直感的なソフトウェアインターフェースが付属しており、機械視覚の知識がほとんどない、あるいはまったくないオペレーターでも、特定のアプリケーションに応じて簡単にカメラを設定できるようになっています。多くのスマートカメラには、物体検査やコードリーディングなどの一般的な作業に使用できる、あらかじめプログラムされた機能やテンプレートが用意されています。このような使いやすさにより、スマートカメラは機械視覚の専門チームを抱えていない中小企業を含め、幅広い業界やユーザーに利用可能になっています。

スマートカメラの応用

製造業における品質管理

スマートカメラのマシンビジョンにおける最も一般的な応用の一つは、製造業界での品質管理です。例えば、電子部品の製造においては、スマートカメラが基板のはんだ付け品質を検査するために使用されます。カメラがはんだ接合部の高解像度画像を取得し、内蔵された処理装置がこれらの画像をリアルタイムで分析します。高度なパターン認識アルゴリズムを使用することで、スマートカメラは、はんだ接合部の位置ずれ、はんだ量の不足、またははんだブリッジなどの欠陥を迅速に検出することができます。

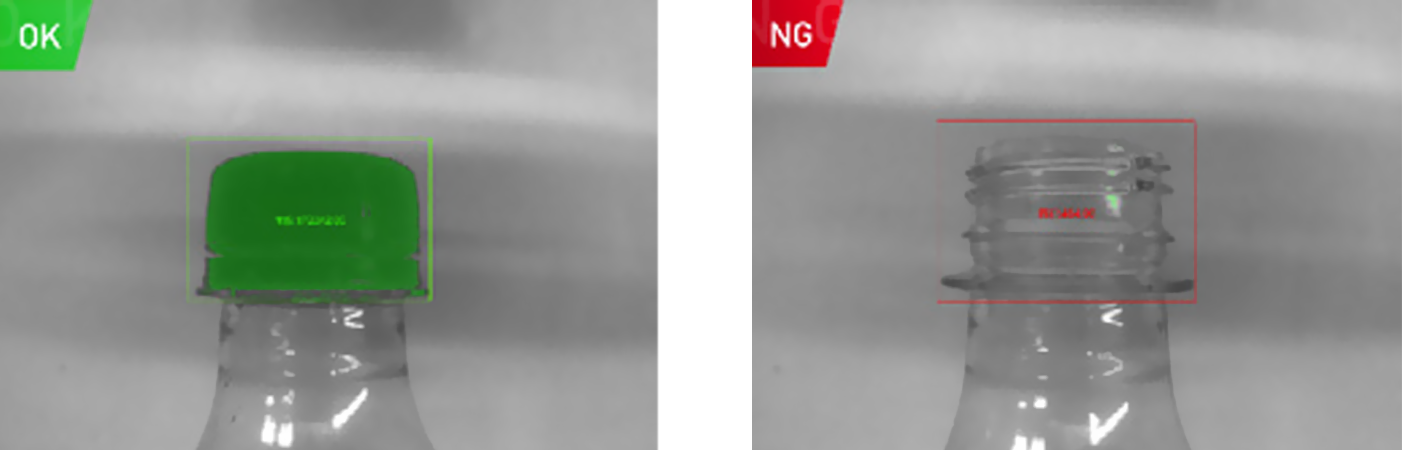

食品・飲料工場では、スマートカメラが製品包装の完全性を確認するために活用されています。ボトルのキャップが正しく密封されているか、ラベルが正しく貼られているか、または包装素材に目に見える欠陥があるかどうかを検出できます。生産ラインを継続的に監視することにより、スマートカメラは最高品質基準を満たす製品のみを出荷対象とし、市場に欠陥製品が流通するリスクを軽減し、高額なリコールの発生を最小限に抑えることができます。

物流および倉庫管理

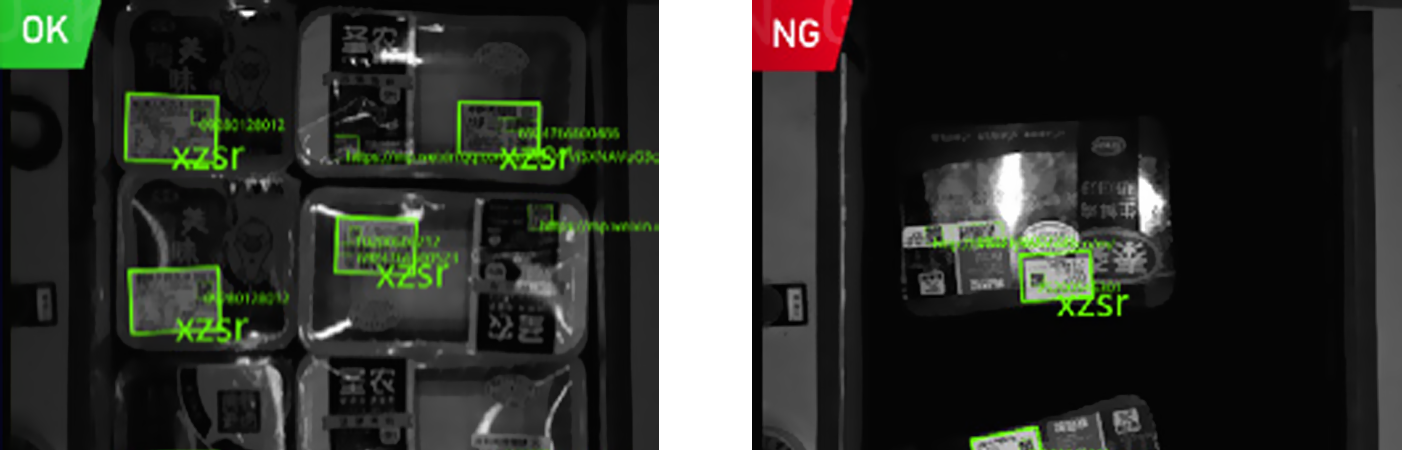

スマートカメラは、物流および倉庫管理の分野にも革新をもたらしています。大規模な配送センターでは、パッケージ上のバーコードやQRコードの読み取りに使用されています。パッケージがコンベヤーベルト上を移動する際、スマートカメラがコードの画像を取得し、瞬時に情報をデコードします。これにより、在庫の正確な追跡、パッケージの効率的な仕分け、および全体的な倉庫管理システムとのシームレスな統合が可能になります。

物流におけるもう一つの応用は、自律走行型搬送車（AGV）です。スマートカメラはAGVに設置され、倉庫内の環境を移動する際のナビゲーションを支援するために用いられます。カメラは周囲の画像を取得し、車載の処理装置がそれらの画像を分析して障害物の検出、経路の特定、安全な走行を確保します。この視覚誘導システムにより、AGVはより効率的かつ安全に作動可能となり、倉庫全体の生産性向上に寄与しています。

結論として、スマートカメラは、統合性、処理能力、使いやすさの面で、従来の産業用カメラと比較して明確な利点を持っています。品質管理や物流などのマシンビジョン分野におけるこれらの応用により、スマートカメラは、より効率的で正確かつ自動化されたプロセスを通じて、さまざまな業界を変革しつつあります。技術がさらに進歩し続ける中で、スマートカメラは今後、産業オートメーションの未来において、さらに重要な役割を果たすと期待されています。
