일반 머신 비전 광원은 어떤 시나리오에서 적용될 수 있을까요? 스마트 조명 가이드

조명은 기계 비전의 묵묵히 일하는 영웅으로, 좋은 시스템을 훌륭한 시스템으로 만들어줍니다. 적절한 조명 소스는 숨겨진 결함을 드러내고 중요한 특징을 강조하며 자동 검사가 원활하게 진행되도록 합니다. 하지만 링 라이트, 백라이트, 돔 라이트 등 많은 옵션이 있는데 어디에 가장 잘 사용될까요? 회로 기판을 검사하거나 농산물을 분류하더라도 일반적인 기계 비전 조명 소스를 어떻게 적용할지 이해하면 생산 라인이 크게 변화할 수 있습니다.

이 블로그 포스트에서는 가장 인기 있는 조명 소스와 그들이 가장 빛나는 상황들을 살펴보겠습니다. 제조업에서 식품 가공까지 간단한 용어로 설명하여 여러분이 자신 있게 비전 시스템을 밝힐 수 있도록 하겠습니다. 시작해 보죠! 이 조명들이 여러분을 어디로 이끌어 줄지 확인해 보세요!

기계 비전에서 조명이 중요한 이유

머신 비전 시스템은 객체를 '보는' 데 카메라에 의존하지만, 카메라는 빛이 드러내는 것만 포착할 수 있습니다. 적절히 선택된 조명은 대비를 강화하고 반사광을 줄이며, 가장자리나 질감, 색상 같은 세부 사항을 부각시킵니다. 정밀도가 모든 것을 좌우하는 산업에서는 조명이 시스템이 결함을 포착하거나 라벨을 확인하고 부품을 측정하도록 보장합니다. 각 조명 소스를 어디에 적용해야 할지 아는 것이 이러한 이점을 발휘하는 열쇠입니다.

일반적으로 사용되는 머신 비전 조명이 가장 잘 작동하는 시나리오를 살펴보겠습니다.

일반적인 머신 비전 조명 소스 및 그 응용

다음은 최고의 조명 소스와 실제에서 우수하게 작동하는 상황입니다:

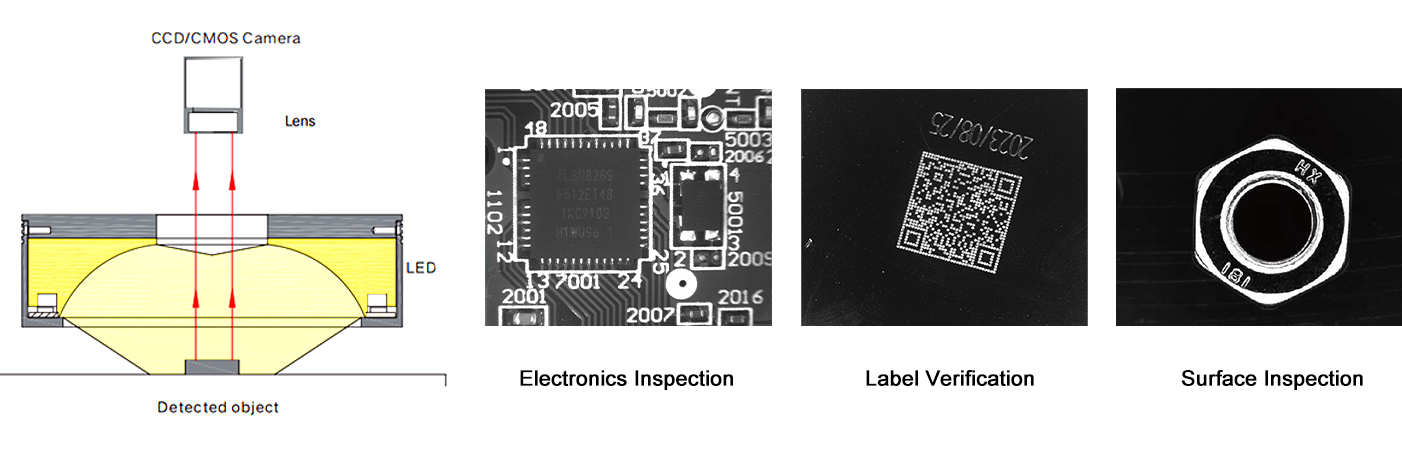

1. 링 라이트: 전방위 조명

어떻게 작동하는지: 링 라이트는 카메라 렌즈를 둘러싸고 모든 방향에서 균일하고 그림자 없는 빛을 제공합니다.

최적의 시나리오:

전자제품 검사: 땜석 연결부나 긁힘 여부를 확인하기 위한 회로 기판 검사—링 라이트는 작은 결함을 발견하기 위해 균일한 조명을 보장합니다.

라벨 검증: 패키지의 바코드나 라벨을 읽는 경우, 그림자가 세부 사항을 가릴 수 있음.

표면 검사: 유리나 금속 시트와 같은 평면 물체의 결함을 검사하는 것.

왜 효과적인가: 원형 디자인은 그림자를 줄이고 표면 세부 사항을 강조하여 평평하거나 거의 평평한 물체에 적합함.

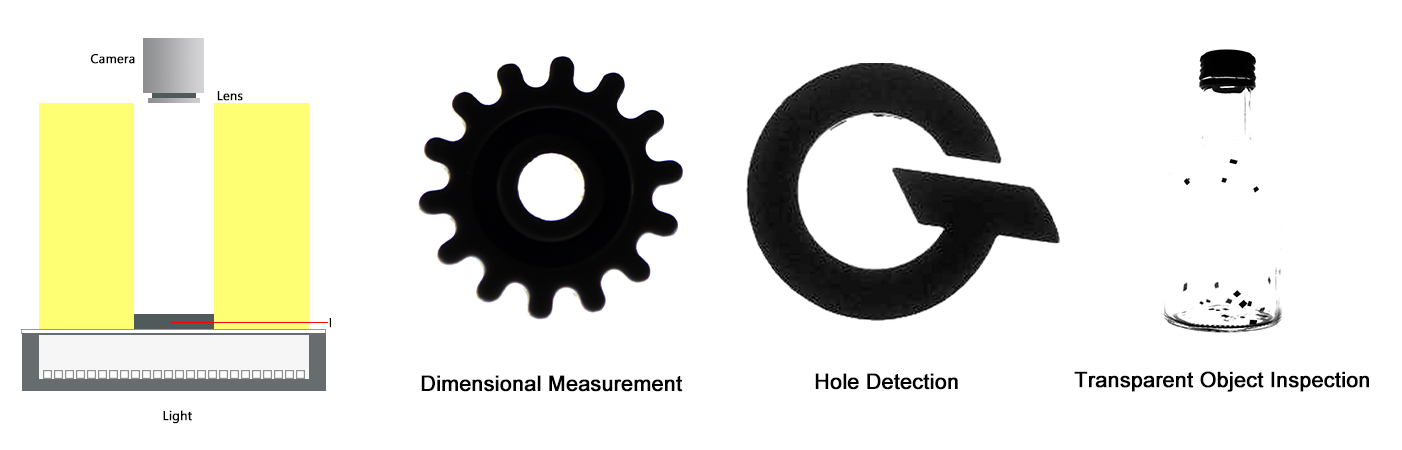

2. 백라이트: 실루엣 정밀도

어떻게 작동하는지: 백라이트는 객체 뒤에 위치하여 배경을 조명하여 고대비 실루엣을 생성함.

최적의 시나리오:

차원 측정: 와셔나 기어와 같은 부품의 윤곽을 측정하여 사양에 부합하는지 확인함.

구멍 감지: 플라스틱이나 금속 부품에서 누락되거나 잘못된 구멍을 발견하는 것.

투명 객체 검사: 유리 병의 균열이나 불순물을 찾아내기 위해 가장자리를 강조합니다.

왜 효과적인가: 대상물과 배경 사이의 선명한 대비로 가장자리가 두드러지게 나타나 모양 기반 분석에 적합합니다.

3. 바 라이트: 넓고 선형 커버리지

어떻게 작동하는지: 바 라이트는 길고 선형의 광원으로, 넓거나 이동하는 물체를 밝히기 위해 배치할 수 있습니다.

최적의 시나리오:

컨베이어 벨트 검사: 종이 롤 또는 강판과 같은 연속 재료의 결함을 스캐닝합니다.

직물 생산: 대면적에서 직물의 찢어짐이나 직조 불일치를 검사합니다.

자동차 조립: 차량 패널과 같은 긴 부품의 표면 검사를 위해 강조합니다.

왜 효과적인가: 그들의 선형 설계는 라인 스캔 카메라와 완벽하게 짝을 이루며, 강도를 잃지 않고 넓은 범위를 커버합니다.

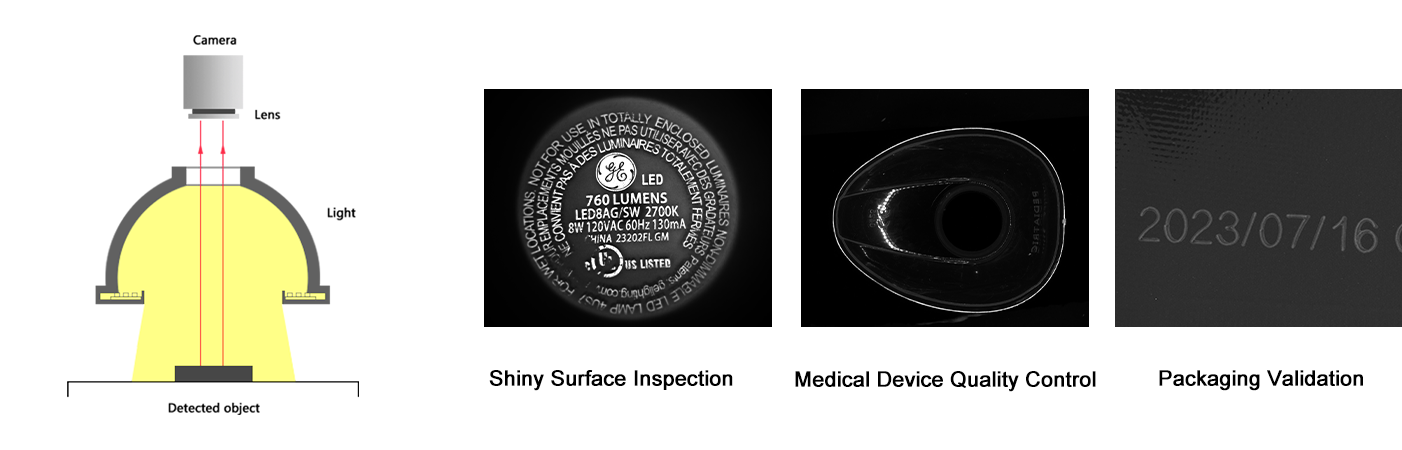

4. 돔 조명: 반사 없는 이미징

어떻게 작동하는지: 돔 조명은 곡면 산란체를 통해 빛을 균일하게 퍼뜨려 구름 낀 하늘 효과를 모방합니다.

최적의 시나리오:

광동한 표면 검사: 반짝임 방해 없이 금속 캔이나 유리에 대한 스크래치를 확인합니다.

의료 기기 품질 관리: 반사되는 수술 도구의 결함을 확인합니다.

포장 검증: 반사 없이 호일 또는 금속 포장을 결함 여부로 검사합니다.

왜 효과적인가: 확산된 빛은 핫스팟과 반사를 제거하여 광동한 또는 곡면 표면에 이상적입니다.

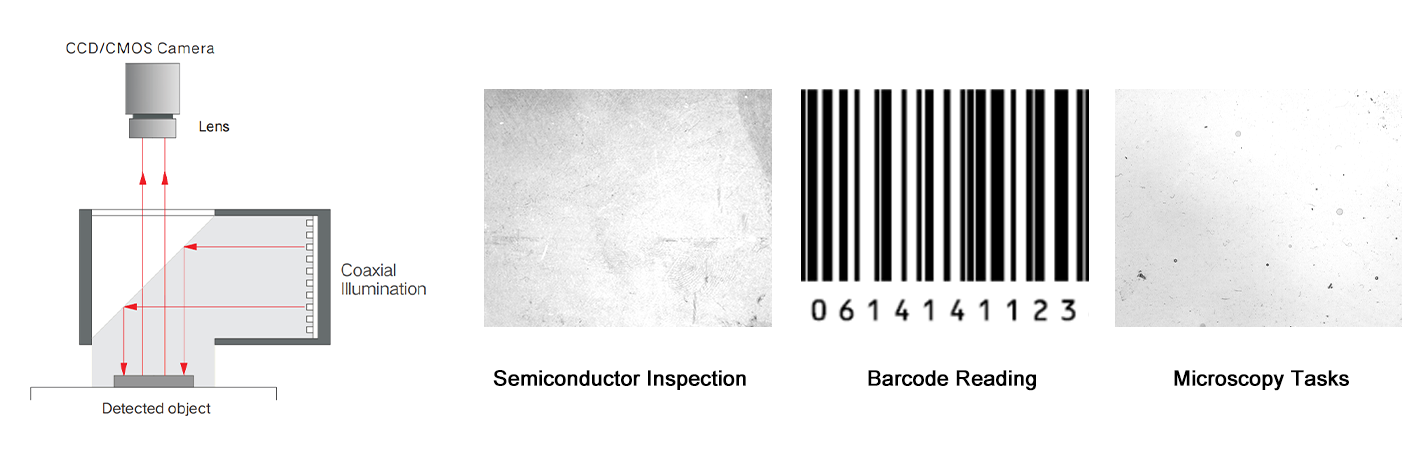

5. 동축 조명: 축상 정밀도

어떻게 작동하는지: 동축 조명은 빔 스플리터를 통해 빛을 비추며, 카메라의 시야와 빛을 일치시킵니다.

최적의 시나리오:

반도체 검사: 평평하고 반사성이 강한 웨이퍼에서 미세한 결함을 분석합니다.

바코드 읽기: 발광하거나 질감 있는 표면에서 명확한 스캔을 보장합니다.

현미경 작업: 작고 반사성이 강한 물체의 세부 사항을 포착합니다.

왜 효과적인가: 축상 조명은 평평하고 거울 같은 표면에서 그림자와 반사를 최소화합니다.

장면에 맞는 조명 선택

어떤 조명이 필요할지 확실하지 않으세요? 여기 간단한 가이드가 있습니다:

평면 또는 반사 표면: 명확성을 위해 링 라이트나 동축 라이트를 사용하세요.

이동하거나 넓은 물체: 라인 스캔 카메라와 함께 바 라이트를 사용하는 것이 좋습니다.

반사 또는 곡선 부품: 돔 라이트는 반사광을 줄여 완벽한 이미지를 제공합니다.

경계선 또는 형상 분석: 백라이트는 필요한 대비를 제공합니다.

물체의 재질, 형태 및 속도를 고려하고, 가장 적합한 것을 확인하기 위해 다양한 조명을 테스트하세요.

실제 사례

식품 가공: 바 라이트가 컨베이어 벨트 위의 사과를 밝히며, 카메라가 분당 1,000개의 단위에서 흠집을 발견할 수 있도록 합니다.

전자제품: 링 라이트는 회로 기판을 검사하는 데 도움을 주며, 균일한 조명 아래에서 미세한 균열을 드러냅니다.

약품: 백라이트는 그림자를 통해 약병의 적절한 충전 수준을 확인합니다.

이 예들은 적절한 조명이 품질 관리에서 얼마나 중요한 차이를 만들 수 있는지 보여줍니다.

조명 설정 최적화 팁

각도 조정: 대비를 강화하거나 반사광을 줄이기 위해 조명 위치를 실험해 보세요.

필터 사용: 극자 필터나 확산기가 복잡한 표면을 위한 조명을 세밀하게 조정할 수 있습니다.

파장 맞추기: 레드 라이트는 금속에 더 효과적일 수 있으며, 블루는 플라스틱을 강조합니다.

카메라와 동기화하기: 라이트의 강도와 타이밍이 카메라의 캡처 속도와 일치하도록 확인하십시오.

적절한 조명이 왜 효과적인지

올바른 빛원은 단순히 이미지 품질을 개선하는 데 그치지 않고 전체 작업을 향상시킵니다:

오류 감소: 더 선명한 이미지는 더 정확한 검사를 의미합니다.

빠른 처리량: 최적화된 조명은 재스캔의 필요성을 줄입니다.

비용 절감: 초기 결함 발견은 폐기물과 재작업을 줄입니다.

확장성: 맞춤형 설정은 생산 요구에 따라 성장합니다.

간단히 말해서, 스마트 조명은 작은 투자로 큰 효과를 가져옵니다.

오늘날 기계 시각을 밝혀보세요!

링 라이트에서 백라이트까지, 각각의 기계 시각용 조명 소스는 빛나는 특정 상황이 있습니다. 응용 프로그램에 맞는 조명을 선택하면 비전 시스템의 전체 잠재력을 해금하고, 모든 단계에서 정확성과 효율성을 보장할 수 있습니다.

라인에 완벽한 조명을 찾으실 준비가 되셨나요? 우리의 기계 시각 조명 솔루션 범위를 탐색하거나 맞춤형 조언을 위해 전문가와 연락하세요. 부족한 조명으로 인해 성공이 흐려지지 않도록 하여금 오늘 HIFLY에 문의하고 완벽함에 대한 길을 밝혀보세요!
