머신 비전 렌즈: 다양한 검사 대상 크기에 따른 심도 고려사항

머신 비전 렌즈: 다양한 산업 검사에 대한 심도 영역 최적화

소개: 정밀 검사에서 심도 영역의 중요한 역할 머신 비전 시스템에서, 심도 영역 (DoF) 검사 대상물의 허용되는 선명도 범위를 정의합니다. 산업 프로세스가 서브 밀리미터 전자 부품에서 멀티 미터 규모의 산업 조립품까지 다루는 만큼, DoF를 장악하는 것은 정확성과 효율성에서 결정적인 요소가 됩니다. B2B 의사결정자는 렌즈 성능을 객체 크기 변동성과 일치시키면 결함 누락률, 생산 중단 시간 및 총 소유 비용에 영향을 미칠 수 있습니다.

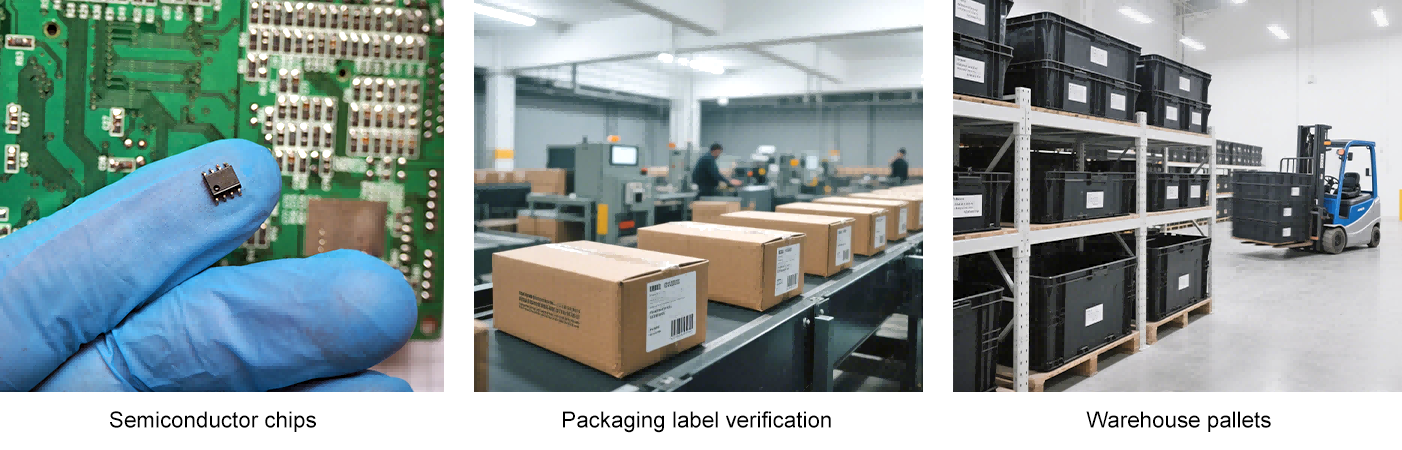

심도 영역의 과제: 객체 크기가 광학 전략을 결정하다

마이크로 규모 객체: 각 마이크론이 중요할 때 반도체 칩이나 의료 임플란트와 같은 구성 요소를 검사하려면 극도의 확대가 필요합니다. 그러나 높은 확대는 심도(SDoF)를 크게 좁게 만듭니다. 컨베이어 진동 또는 부품 왜곡으로 인한 약간의 높이 변화는 중요한 결함(예: 솔더 균열, 미세 스크래치)을 보이지 않게 만들 수 있습니다. 전통적인 렌즈는 여기에서 어려움을 겪을 수 있으며, 이로 인해 고속 SMT 라인에서 10–15%의 오진 가능성이 증가할 수 있습니다.

중형 부품: 유연성과 안정성의 균형 PCBA 검사나 포장 라벨 확인 시 객체는 종종 곡선 표면이나 위치 불일치를 나타냅니다. 렌즈는 세부 사항 해상도와 ±2–5mm 높이 편차에 대한 용인도를 조화시켜야 합니다. 만약 심도가 너무 얕다면 시설은 반복적인 재교정에 직면하게 되며, 이는 자동 포장 라인에서 최대 20%의 처리량 감소를 초래할 수 있습니다.

대형/3D 구조물: 물리적 한계에 도전 자동차 바디 패널이나 창고 팔레트는 불규칙한 평면에 걸쳐 넓은 초점 깊이(DOF) 커버리지(50-100mm+)가 필요합니다. 표준 렌즈는 일반적으로 단일 프레임에서 이를 달성하기 어렵습니다. 한 자동차 제조업체는 곡면의 미포착 엣지 결함으로 인해 수작업 재작업 비용이 70% 더 높아졌다고 보고했습니다. 이는 충분하지 않은 DOF의 직접적인 결과입니다.

산업 규모 변동성을 위한 맞춤형 광학 솔루션

미세 객체를 위한 정밀 초점 조정 텔레센트릭 렌즈는 종종 여기서 필수적입니다. 그들의 평행한 광로는 관점 왜곡을 제거하면서도 고 배율에서 비교적 큰 DOF를 제공합니다. 주요 구현 사례에는 다음이 포함됩니다:

• Erture 최적화 : 조리개를 좁게 설정하면 (더 높은 f/#) DOF가 증가하지만, 노출을 유지하기 위해 고강도 동축 조명이 필요합니다.
• 안정성 프로토콜 정밀 마운트와 항진동 스테이지가 마이크로미터 수준의 변동을 보상합니다. 예를 들어, HIFLY의 텔레센트릭 시리즈의 경우 사용자는 MEMS 센서 검사에서 일관된 ±0.05mm 심도(DoF)를 달성할 수 있어 거짓 불합격품을 40% 줄일 수 있습니다.

중형 물체용 적응 광학 조리개 조절 기능이 있는 고정 초점 산업용 렌즈는 유연한 중간 방안을 제공합니다. 주요 고려 사항에는 다음이 포함됩니다:

• 파라미터 균형 맞추기 작업 거리(WD)를 늘리거나 초점 거리를 짧게 하면 심도(DoF)가 향상되지만 해상도가 저하될 수 있습니다.
• 동적 조리개 제어 일부 시스템은 소프트웨어를 통해 높이 센서가 객체 편차를 감지할 때 실시간 f/# 조정을 통합합니다. 한 물류 통합 업체는 이 접근법을 사용하여 불규칙하게 쌓인 소포의 읽기 비율을 99.2%로 유지했으며 시스템 다운타임을 35% 줄였습니다.

대규모 심도를 위한 고급 기술 물리적인 심도 제한이 부족할 경우 멀티 프레임 융합이 간극을 메웁니다:

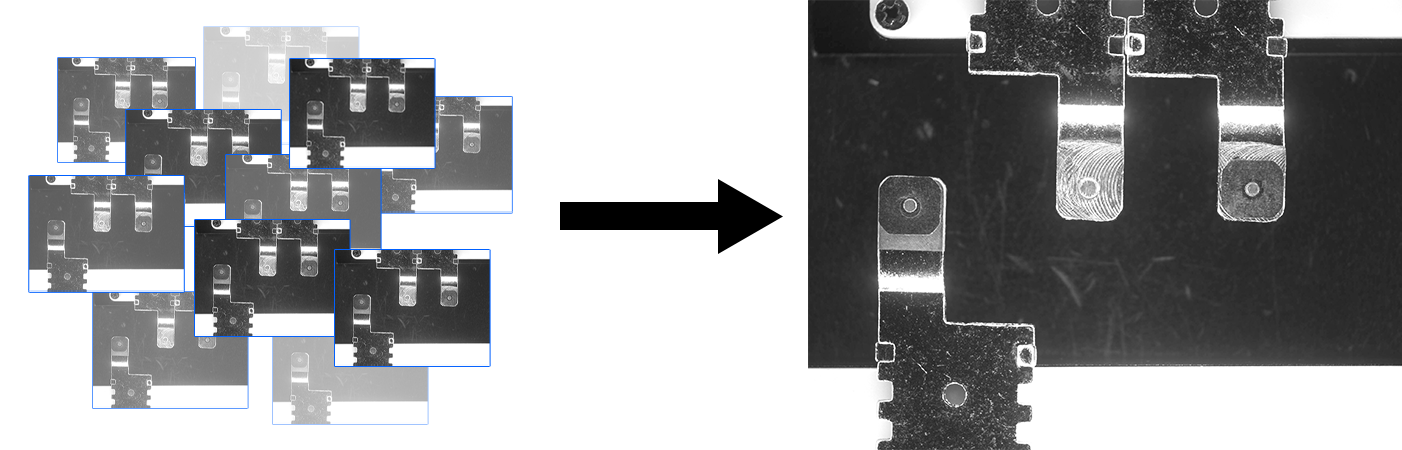

• 포커스 스태킹 : 다양한 초점면에서 10~30장의 이미지를 빠르게 촬영한 후, 선명한 영역을 하나의 합성 이미지로 합성합니다. 최신 산업용 시스템은 검사 지점당 1초 미만으로 이 작업을 수행합니다.

• 파동전 곡선 광학 특수 렌즈가 위상 조작을 사용하여 광학적으로 초심도를 확장하지만, 계산적 후처리가 필요합니다. 금속 가공 품질 관리 워크플로우에서 검증된 바와 같이, 이러한 방법들은 대형 부품 검사에서 카메라 배치 요구사항을 50% 줄일 수 있습니다.

전략적 구현: 광학과 비즈니스 성과의 연계

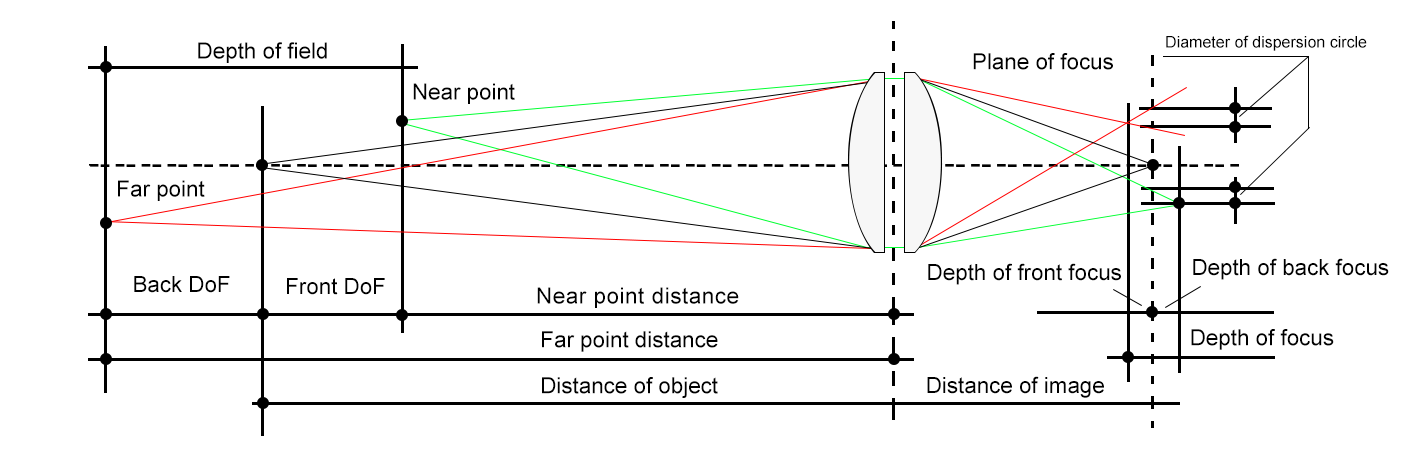

단계 1: 검사 요구사항을 광학 수식에 매핑하기 기본적인 DoF 공식 사용:

DoF ≈ 2 × 화소 크기 × (WD)² × f/# / (초점 거리)²

우선순위 설정:

• 큰 객체에 대한 화소 크기 및 WD.
• 미세 구성요소에 대한 f/# 및 초점 거리.

단계 2: 조명 호환성 검증 DoF 최적화는 조명에 의존합니다. 예를 들어:

• 작은 개구부 미세 점검에는 100,000+ 룩스 코액셜 LED 배열이 필요합니다.
• 포커스 스택킹은 모든 초점 평면에서 일관되고 그림자 없는 조명을 요구합니다.

단계 3: 소유 비용(TCO) 총계 계산하기 요소 포함:

• 재작업 방지 비용(예: 자동차 도장 결함 탈출 감소율 30%).
• 감소된 포커스 재교정으로 인한 처리량 증가.
• 제품 믹스 변경 시 유연성 비용 절감.

단계 4: 확장 가능한 아키텍처로 미래 대비하기 모듈러 시스템을 선택하세요. 지원 기능:

• 렌즈 교환 가능 (예: 텔레센트릭에서 매크 렌즈로).
• 소프트웨어 업그레이드 가능한 포커스 스택킹.
• Erture 조정과 동기화된 조명 컨트롤러.

결론: 초점 깊이(Depth of Field)는 효율성 증폭기이다.

산업 자동화에서 DoF는 단순히 광학 물리학이 아니라 수율, 속도 및 비용에 영향을 미치는 전략적 변수이다. 다중 스케일 구성 요소를 검사하는 시설은 다음과 같은 방법으로 측정 가능한 이점을 얻을 수 있다:

• 물체 크기에 따라 적합한 렌즈 유형 선택 (미세한 경우 텔레센트릭, 매크 경우 포커스 스택킹).
• 파라미터 조정 자동화 비전 시스템 피드백 루프를 통해.
• 광학 및 조명을 사전 통합하여 호환성 문제를 방지합니다.
