Design Óptico: O Problema Frequentemente Ignorado da Luz Parasita

Em projetos de visão computacional, a qualidade do design óptico determina diretamente se um sistema pode operar de forma eficiente e precisa. No entanto, a presença de luz dispersa pode ameaçar seriamente a qualidade da imagem.

Seja em inspeções industriais de alta precisão ou em cenários de reconhecimento em tempo real para veículos autônomos, problemas causados pela luz dispersa, como fantasmas, reflexos arco-íris e nebulosidade na imagem, podem levar a julgamentos incorretos e redução da precisão.

Portanto, ao projetar um sistema óptico para visão computacional, quais fatores relacionados à luz dispersa devem ser considerados e quais soluções estão disponíveis?

I. Fontes e Riscos da Luz Dispersa

Luz dispersa refere-se à luz prejudicial que se desvia do trajeto normal de imagem, e suas causas são relativamente complexas.

Fontes comuns de luz dispersa incluem:

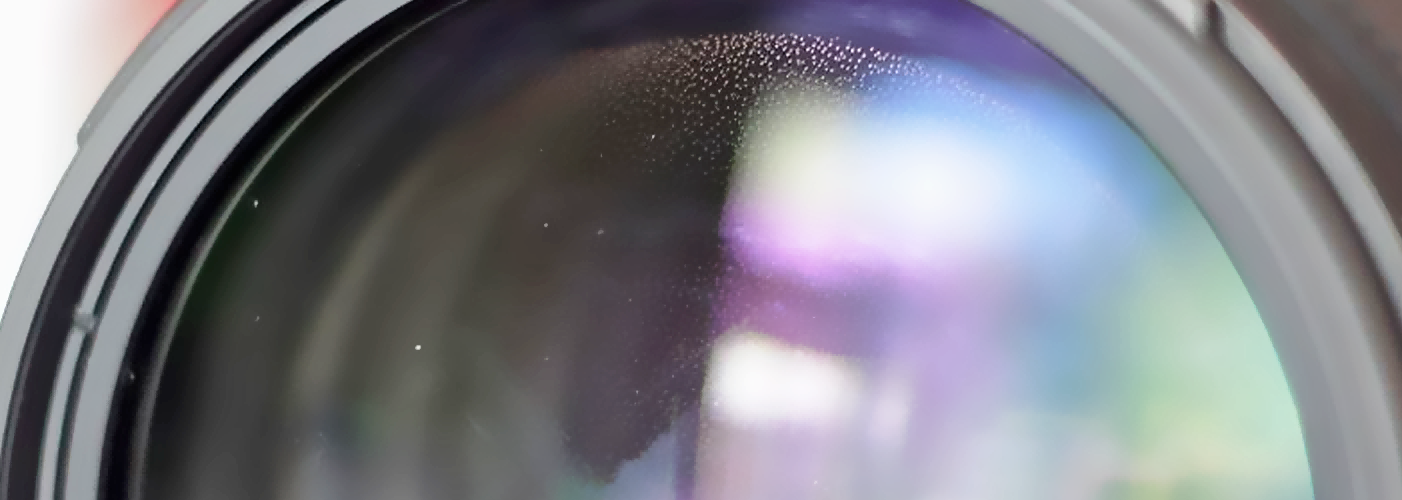

1. Problemas relacionados às lentes: Revestimento inconsistente, alta refletividade excessiva ou acabamento superficial inadequado podem causar múltiplas reflexões na superfície da lente.

2. Componentes mecânicos: Oxidação insuficiente, falta de design interno antirreflexo e dimensões de abertura mal fabricadas também podem levar à luz dispersa.

3. Defeitos no design óptico: Riscos ocultos na estrutura do caminho óptico constituem outra fonte significativa de luz dispersa.

O impacto da luz dispersa na qualidade da imagem não pode ser ignorado. Ela vai:

1. R eduzir a resolução e o contraste da imagem, embaçando detalhes e afetando gravemente a precisão de detecção.

2. C devido a ghosting e imagens virtuais, onde informações falsas obscurecem a imagem real, levando a julgamentos incorretos.

3. Em condições específicas, resultar em dispersão e flares coloridos, onde pontos coloridos ao redor de fontes de luz fortes interferem na análise da imagem.

4. Criar uma imagem geral turva, fazendo com que a imagem pareça cinza e borrando os limites entre áreas claras e escuras. Imagens coloridas também podem sofrer desgaste por nebulosidade.

5. Quando há um ângulo entre o eixo óptico da lente e a fonte de luz no campo de visão, pode ocorrer manchas, cobrindo a área original e causando perda de informação.

II. Soluções para lidar com luz dispersa

1.  Otimizar o Design Óptico:

Utilizar revestimentos de alta qualidade: Aplicar revestimentos multicamadas de baixa refletividade nas superfícies das lentes pode reduzir efetivamente a reflexão da luz.

Design racional do trajeto óptico: Otimizar a estrutura do trajeto óptico por meio de simulação de traçado de raios para evitar que a luz dispersa entre na área de imagem.

Utilize diafragmas anti-luz dispersa: Adicionar diafragmas ao caminho óptico pode bloquear a luz desviada.

2. Controle as Fontes de Luz Externas:

Bloqueie fontes de luz externa intensas: Utilize capas de lente ou diafragmas no ambiente de gravação para reduzir a exposição direta à luz forte.

Ajuste os ângulos das fontes de luz: Evite ângulos excessivos entre a fonte de luz e o eixo óptico da lente para minimizar a entrada de luz refletida na lente.

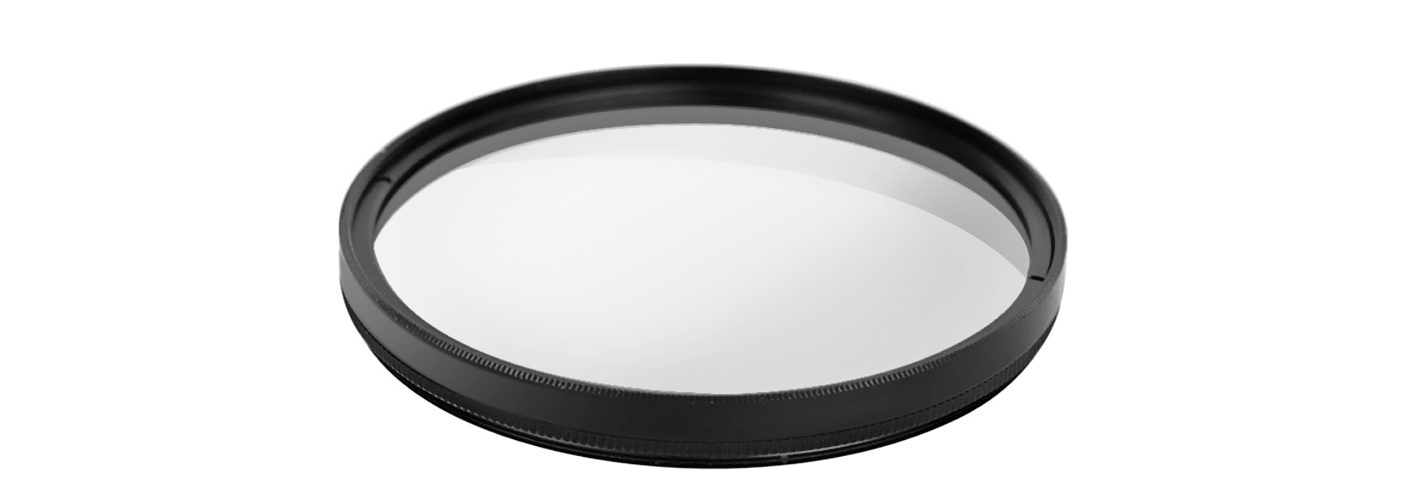

Utilize polarizadores: Filtre a luz em direções específicas para reduzir interferências causadas pela luz dispersa.

3. Melhore a Estrutura Mecânica:

Otimize os componentes ao redor do sistema óptico: Aplique tratamentos anti-reflexo, como pintura fosca preta, para reduzir reflexos.

Adicione estruturas bloqueadoras de luz: Evite que a luz dispersa entre na área de imagem.

4. Correção Pós-processamento de Imagem:

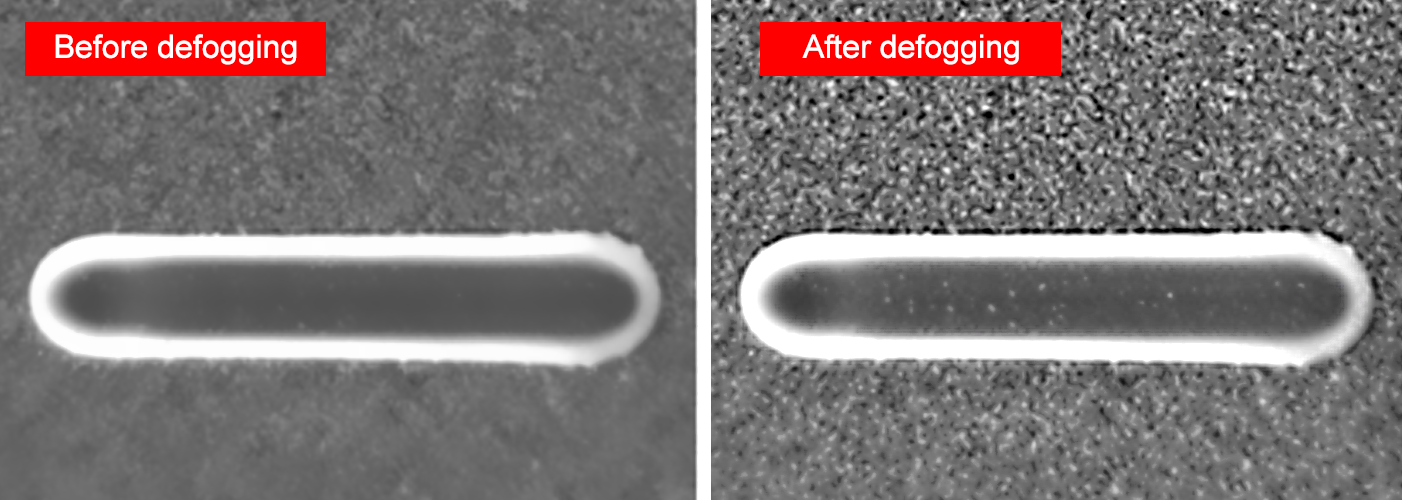

Para cenários inevitáveis, utilize algoritmos de processamento de imagem, como remoção de neblina e redução de ruído, para mitigar o impacto da luz dispersa.

Ajustar dinamicamente os parâmetros de exposição da câmera com base na intensidade da luz ambiente para evitar superexposição ou subexposição.

III. Caso Prático

Em um projeto de inspeção industrial, o cliente relatou nebulosidade severa nas imagens sob forte luz ambiente, resultando em uma queda significativa na precisão de detecção. A análise revelou que a luz dispersa tinha como origem principal reflexos internos na lente e exposição direta à luz forte externa.

As seguintes medidas foram adotadas:

1. Adicionado revestimentos antirreflexo no interior da lente para reduzir reflexos provenientes de componentes mecânicos.
2. Instalado protetores de lente no ambiente de captura para bloquear a luz forte externa.
3. Otimizado o design óptico mediante a adição de diafragmas antiluz dispersa.

Após essas melhorias, a qualidade da imagem melhorou significativamente, e a precisão de detecção retornou ao nível esperado.

Iv. Conclusão

Fatores a considerar ao selecionar uma placa de aquisição:

A luz dispersa é um problema crítico no design óptico de visão computacional que não pode ser ignorado, pois afeta diretamente a qualidade da imagem e o desempenho do sistema.

Para minimizar a luz dispersa, uma lente de imageamento requer esforços anti-luz dispersa em todas as etapas: projeto óptico, projeto estrutural, processamento da lente, processamento de componentes mecânicos e montagem.

Ao otimizar o projeto óptico, controlar fontes de luz externas, melhorar as estruturas mecânicas e incorporar correção de imagem pós-processamento, a interferência da luz dispersa pode ser efetivamente reduzida, aumentando a estabilidade e precisão do sistema.

Em aplicações práticas, as soluções devem ser selecionadas flexivelmente com base em cenários e requisitos específicos, garantindo o funcionamento estável dos sistemas de visão computacional em diversos ambientes complexos.
