Como Selecionar Lentes Industriais

A seleção de lentes industriais deve ser baseada em cenários de aplicação específicos, concentrando-se na compatibilidade dos seguintes parâmetros e requisitos-chave:

1. Esclarecer os Requisitos Principais

Objeto da inspeção: Tamanho (por exemplo, alta resolução é necessária para peças pequenas), características (por exemplo, a detecção de bordas é sensível à distorção).

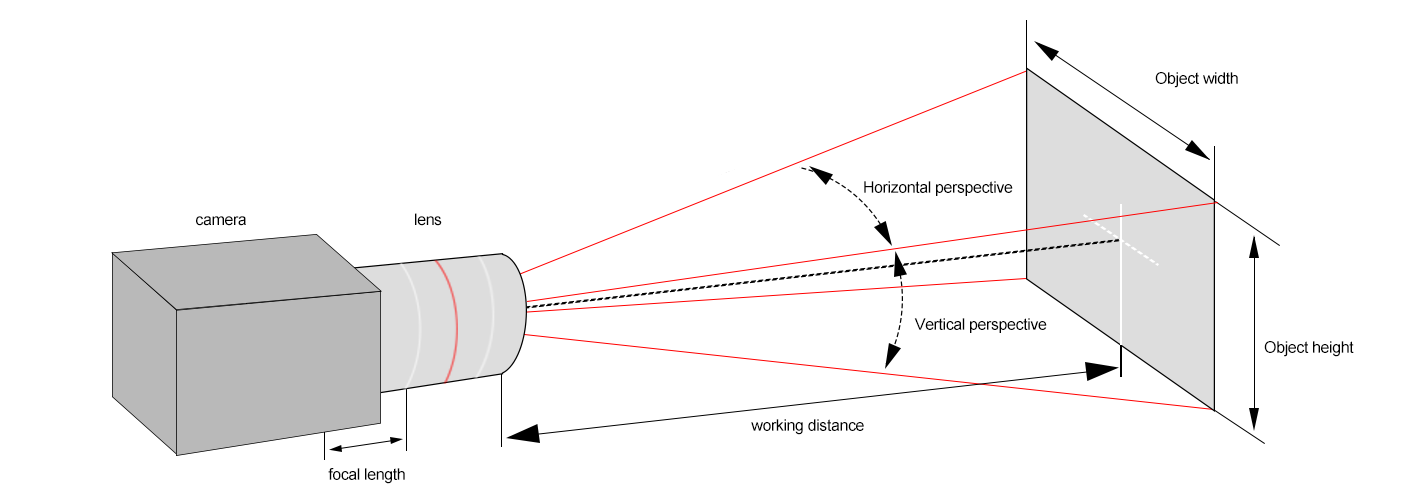

Distância de Funcionamento: A distância entre a lente e o objeto, o que afeta o tipo de lente (por exemplo, lentes telecêntricas são adequadas para longas distâncias de trabalho).

Campo de Visão (FOV): Precisa cobrir a área de inspeção. A fórmula de cálculo é: FOV = tamanho do sensor × distância de trabalho / comprimento focal.

2. Compatibilidade dos parâmetros do sensor

Tamanho do sensor: O círculo de imagem da lente deve cobrir o sensor (por exemplo, um sensor de 1 polegada requer suporte por uma lente correspondente) para evitar vinhetação.

Tamanho de pixel: A resolução da lente deve ser compatível com os pixels do sensor. A fórmula é: resolução da lente (pares de linhas/mm) ≈ 1/(2 × tamanho do pixel (mm)) para garantir que não haja desperdício de pixels.

3. Parâmetros-chave da lente

Distância Focal: A menor distância focal resulta em um campo de visão maior; inversamente, quanto maior a magnificação (à mesma distância de trabalho).

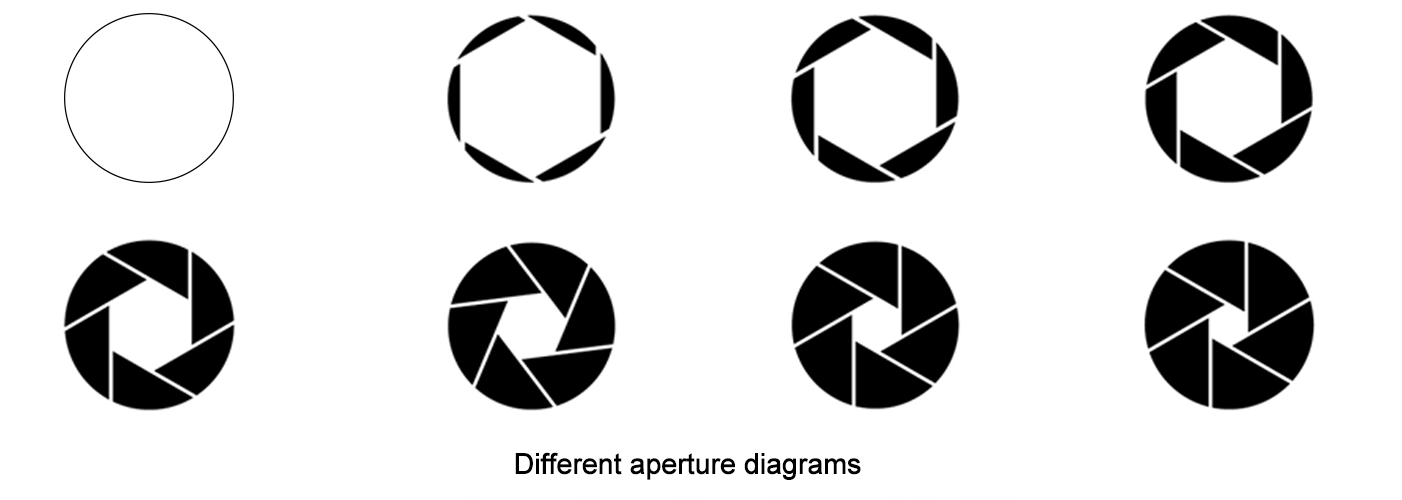

Abertura: Uma abertura grande (valor F pequeno) permite a entrada de mais luz, sendo adequada para ambientes com pouca iluminação, mas com pouca profundidade de campo; uma abertura pequena possui grande profundidade de campo, sendo adequada para cenários que exigem uma ampla faixa de nitidez.

Desvio: Baixa distorção é necessária durante a detecção de tamanho e posição (por exemplo, lentes telecêntricas possuem distorção mínima), podendo ser flexibilizada para inspeção de aparência.

Profundidade de Campo: Faixa em que objetos podem ser claramente focados antes e depois, relacionada à abertura, distância focal e distância de trabalho (uma abertura pequena, distância focal curta e longa distância de trabalho resultam em maior profundidade de campo).

4. Requisitos para cenários especiais

Objetos em movimento: Escolher lentes de alta taxa de quadros para evitar borrões causados pelo movimento.

Rigoroso  ambientes: Escolher lentes industriais com proteção contra poeira, água e resistência térmica.

Inspeção multiespectral: A lente deve suportar o comprimento de onda correspondente (por exemplo, lentes infravermelhas).

Ao comparar gradualmente os parâmetros acima, é possível reduzir a faixa de seleção e, por fim, determinar a lente adequada com base na confiabilidade da marca e no custo.
