máy ảnh 3D so với máy ảnh 2D: Loại nào tốt hơn cho kiểm tra?

Những khác biệt kỹ thuật cốt lõi: Nhận thức chiều sâu, độ chính xác và độ trung thực của phép đo

Tại sao dữ liệu máy ảnh 3D thực sự giúp đảm bảo tuân thủ GD&T và đo lường khối lượng

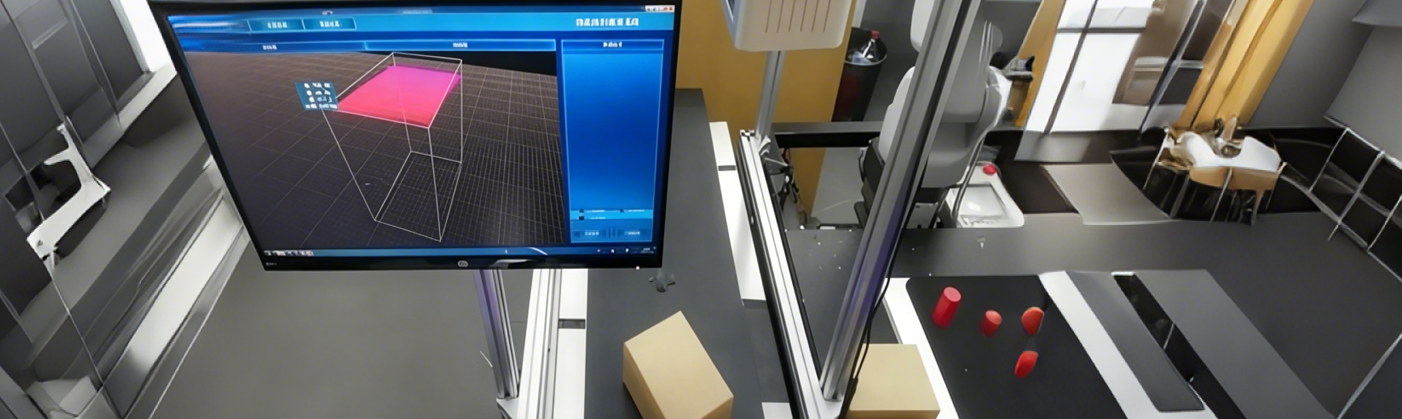

Một camera 3D ghi lại độ sâu không gian thông qua ánh sáng có cấu trúc hoặc đo tam giác bằng tia laser—tạo ra các đám mây điểm dày đặc và đã được hiệu chuẩn để phân tích khối lượng. Điều này cho phép đo lường trực tiếp và có thể truy xuất nguồn gốc các thông số GD&T như độ phẳng, độ song song, vị trí và dạng bề mặt—mà không cần suy luận hình học hay giả định nào. Khác với các hệ thống 2D chỉ ước tính độ sâu từ bóng đổ, độ nét (focus) hoặc chênh lệch thị sai (stereo disparity)—gây ra sai số phụ thuộc vào mô hình—dữ liệu 3D thực sự đảm bảo độ chính xác theo trục z xuống tới ±0,05 mm, đáp ứng các dung sai chiều cao cấp hàng không vũ trụ và yêu cầu tuân thủ tiêu chuẩn ISO 1101. Như Báo cáo Đo lường Công nghiệp năm 2023 của Viện Ponemon nêu rõ, 60% các lỗi kiểm tra kích thước bắt nguồn từ việc thiếu chiều dữ liệu; các hệ thống đo lường 3D đạt chuẩn metrology khắc phục vấn đề này bằng cách xác thực toàn bộ hình thái bề mặt, từ đó giảm thiểu công việc làm lại nhờ xác định chính xác và toàn diện các khuyết tật.

hạn chế của camera 2D: che khuất, phụ thuộc vào điều kiện chiếu sáng và mơ hồ ở cạnh

Việc chụp ảnh 2D thông thường thiếu khả năng phân giải độ sâu vốn có—do đó về bản chất không phù hợp với các nhiệm vụ yêu cầu độ chính xác thể tích:

• Vấn đề che khuất : Các đặc điểm bị che khuất (ví dụ: mối hàn ở mặt dưới, các thành phần lắp lồng vào nhau) vẫn không thể quan sát được nếu không thay đổi vị trí thủ công—làm giảm tính toàn diện của quá trình kiểm tra.
• Độ nhạy với ánh sáng : Hơn 70% độ sai lệch trong phép đo bắt nguồn từ sự không nhất quán của điều kiện chiếu sáng, đòi hỏi hiệu chuẩn lại thường xuyên và môi trường kiểm tra được kiểm soát chặt chẽ.
• Độ bất định tại đường viền : Việc phát hiện đường viền dựa trên pixel không thể phân biệt giữa một bước chuyển đột ngột về chiều cao và một dải chuyển đổi độ tương phản—dẫn đến việc báo sai lỗi trong đánh giá thể tích keo hàn hoặc đánh giá độ cong vênh.

Trong các ứng dụng yêu cầu độ tin cậy cao như kiểm tra keo hàn SMT hoặc phát hiện độ cong vênh trên nhựa đúc, việc thiếu dữ liệu chiều z dẫn đến kết quả kiểm tra sai là 'đạt yêu cầu'. Khi phương pháp chiếu sáng từ phía sau thất bại hoặc độ phản xạ bề mặt thay đổi, tỷ lệ lỗi của phương pháp 2D có thể vượt quá 15%—một rủi ro được loại bỏ hoàn toàn nhờ bản đồ độ sâu 3D đáng tin cậy.

Thực tế vận hành: Tốc độ, Tổng chi phí sở hữu và Nỗ lực tích hợp

Sự đánh đổi về thời gian chu kỳ: Thông lượng 2D so với Độ trễ thu nhận và xử lý ảnh từ camera 3D

Các camera công nghiệp 2D đạt được thông lượng cao—thường trên 100 chi tiết/phút—bằng cách chụp ảnh đơn khung với độ trễ tối thiểu. Ngược lại, các hệ thống 3D yêu cầu chiếu sáng đồng bộ, chụp ảnh đa góc nhìn và tái tạo đám mây điểm, dẫn đến mức gia tăng 40–60% về thời gian chu kỳ so với các thiết lập 2D tương đương. Sự đánh đổi này mang tính chiến lược: các công việc kiểm tra phẳng với khối lượng lớn (ví dụ: xác minh nhãn) ưu tiên tốc độ và độ đơn giản của hệ thống 2D; trong khi các quy trình đòi hỏi độ chính xác cao—như kiểm định hồ sơ cánh tuabin hoặc đo khe hở giữa các tế bào pin—lại cần tính toàn vẹn không gian của hệ thống 3D, ngay cả khi thông lượng bị giảm.

Phân tích Tổng chi phí sở hữu (TCO): Đầu tư phần cứng, Bảo trì hiệu chuẩn và Giấy phép phần mềm camera 3D

Tổng chi phí sở hữu (TCO) đối với các hệ thống thị giác vượt xa giá niêm yết. Trong khi các camera công nghiệp 2D có mức giá dao động từ 15.000–30.000 USD, thì các hệ thống 3D đạt chuẩn đo lường ở mức nhập môn bắt đầu từ 45.000–90.000 USD do yêu cầu về quang học chuyên dụng, máy chiếu và xử lý nhúng. Các chi phí định kỳ lại chênh lệch đáng kể:

• Bảo trì hiệu chuẩn : Sự trôi lệch trong căn chỉnh laser đòi hỏi hiệu chuẩn lại hai lần mỗi năm (2.000–5.000 USD/mỗi lần dịch vụ)
• Giấy Phép Phần Mềm : Các phân tích đám mây điểm nâng cao, các công cụ đánh giá GD&T và phân loại khuyết tật hỗ trợ bởi AI làm tăng thêm 8.000–20.000 USD/năm
• Nhân công tích hợp : Việc đồng bộ đa cảm biến, đăng ký hệ tọa độ và bù trừ chuyển động tiêu tốn khoảng 30% thời gian kỹ sư nhiều hơn so với triển khai hệ thống 2D

Các chi phí gián tiếp—bao gồm nâng cấp cơ sở hạ tầng CNTT, đào tạo lại người vận hành và lập tài liệu xác nhận—làm gia tăng TCO trong 5 năm lên 30–40%. Tuy nhiên, lợi tức đầu tư (ROI) là điều có thể chứng minh được: các hệ thống 3D đạt tỷ lệ phát hiện khuyết tật lên tới 99,7% trên các hình học phức tạp, vượt trội so với ngưỡng thực tế của hệ thống 2D là 85–90%, đặc biệt trong các tình huống có độ tương phản thấp hoặc bị che khuất.

Lựa chọn dựa trên ứng dụng: Phù hợp loại camera với yêu cầu kiểm tra

Khi nào camera 2D phát huy thế mạnh: Phát hiện khuyết tật bề mặt tốc độ cao và phân loại dựa trên kết cấu

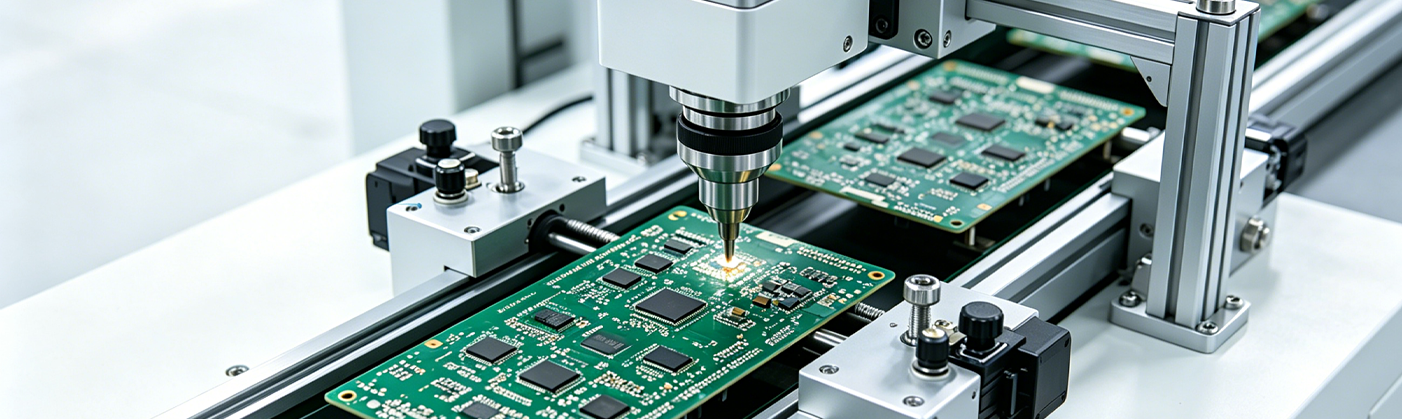

camera 2D chiếm ưu thế trong các ứng dụng kiểm tra phẳng, tốc độ cao, nơi mà độ độc lập theo chiều sâu là chấp nhận được. Xử lý ảnh đơn sắc hoặc đa phổ của chúng mang lại tốc độ vượt trội (>500 khung hình/giây) và độ phân giải ở cấp micromet để xác định các vết xước, đổi màu, lỗi in ấn hoặc bất thường về vân bề mặt trên băng chuyền đang chuyển động. Trong môi trường chiếu sáng ổn định—ví dụ như dây chuyền lắp ráp bảng mạch in (PCB) trong phòng sạch—chúng duy trì độ chính xác nhất quán khi kiểm tra sự hiện diện/vắng mặt của mối hàn và xác minh tính toàn vẹn của niêm phong bao bì. Theo Hiệp hội Tự động hóa Tiên tiến (A3), việc tích hợp camera 2D đòi hỏi ít hơn 40% nỗ lực kỹ thuật so với camera 3D, đồng thời có chi phí hiệu chuẩn tối thiểu và khả năng tương tác đã được chứng minh với các hệ thống điều khiển lập trình (PLC) và nền tảng hệ thống quản lý sản xuất (MES) kế thừa.

Khi nào camera 3D là bắt buộc: Lập bản đồ độ cao, phân tích biến dạng cong vênh và xác minh lắp ráp

Một camera 3D trở thành yếu tố bắt buộc khi hình học quy định chức năng. Các hệ thống ánh sáng cấu trúc và đo tam giác bằng tia laser tạo ra dữ liệu chiều Z đã được hiệu chuẩn để phân tích biến dạng định lượng trên các vỏ nhựa ép phun cong, các tấm ốp nội thất ô tô hoặc các đĩa bán dẫn—giải quyết các vùng khuất và loại bỏ việc suy đoán. Chúng phát hiện được các biến thiên chiều cao mịn tới 5 μm—điều kiện tiên quyết để kiểm chứng độ đồng phẳng của các chấm nối (bump) trên vi mạch hoặc độ đồng đều khe hở giữa các tấm ốp ô tô—và hỗ trợ trực tiếp việc đánh giá các đặc tính hình học và dung sai (GD&T) theo tiêu chuẩn ASME Y14.5. Trong quá trình xếp chồng tự động các mô-đun pin, hệ thống 3D đảm bảo độ sâu chèn và độ đồng phẳng của các linh kiện ở mức milimét—ngăn ngừa nguy cơ mất kiểm soát nhiệt do các tế bào pin lệch vị trí. Khả năng cảm nhận độ sâu của nó cũng giải quyết được sự mơ hồ trên các bề mặt có độ tương phản thấp, phản quang mạnh hoặc không có kết cấu—khiến hệ thống 2D không thể hoạt động—do đó, hệ thống 3D trở nên không thể thiếu trong kiểm tra chức năng, chứ không chỉ đơn thuần là kiểm tra thị giác.

Sẵn sàng tối ưu hóa quy trình kiểm tra công nghiệp của bạn với giải pháp hình ảnh phù hợp?

Việc lựa chọn giữa camera 3D và camera 2D phụ thuộc vào các yêu cầu riêng biệt về độ chính xác, năng suất và hình học của ứng dụng cụ thể—không có giải pháp nào duy nhất mang lại kết quả tối ưu cho mọi quy trình kiểm tra công nghiệp. Trong khi các hệ thống 2D vượt trội trong việc kiểm tra bề mặt phẳng với tốc độ cao, thì camera 3D lại mở ra khả năng đo lường khối lượng, tuân thủ các tiêu chuẩn về hình học và dung sai (GD&T), cũng như phát hiện lỗi một cách đáng tin cậy trên các chi tiết phức tạp, không phẳng—những chi tiết mà công nghệ 2D không thể kiểm tra một cách đáng tin cậy.

Đối với các giải pháp camera 2D hoặc 3D dành riêng cho ứng dụng kiểm tra công nghiệp của bạn, hoặc để xây dựng một hệ thống thị giác máy hoàn chỉnh tích hợp đầy đủ bao gồm ống kính bổ trợ, hệ thống chiếu sáng và công cụ xử lý AI (như do HIFLY cung cấp), hãy hợp tác cùng một nhà cung cấp có nền tảng chuyên sâu trong lĩnh vực thị giác máy công nghiệp. Kinh nghiệm 15 năm của HIFLY bao quát thiết kế camera 3D, sản xuất tùy chỉnh theo đơn đặt hàng OEM và tích hợp hệ thống thị giác từ đầu đến cuối—được chứng nhận theo tiêu chuẩn ISO 9001:2015, hỗ trợ kỹ thuật toàn cầu và các mô hình hợp tác OEM/ODM linh hoạt. Liên hệ với chúng tôi ngay hôm nay để được tư vấn ứng dụng miễn phí, thử nghiệm mẫu tùy chỉnh hoặc thiết kế giải pháp hình ảnh tối ưu hóa cho quy trình kiểm tra công nghiệp của bạn.

Các câu hỏi thường gặp

Lợi thế chính khi sử dụng dữ liệu từ camera 3D trong đo lường công nghiệp là gì?

dữ liệu từ camera 3D cung cấp khả năng cảm nhận độ sâu thực tế và độ trung thực về không gian, cho phép thực hiện kiểm tra tuân thủ GD&T và đo lường khối lượng một cách chính xác mà không cần dựa vào các giả định hay suy luận hình học.

Tại sao camera 2D lại bị hạn chế trong các tác vụ nhạy cảm với độ sâu?

camera 2D thiếu khả năng phân giải độ sâu vốn có và dễ mắc lỗi do che khuất, thay đổi điều kiện chiếu sáng cũng như sự mơ hồ trong việc phát hiện cạnh, khiến chúng không phù hợp cho phân tích khối lượng.

Các yếu tố chi phí chủ chốt khi triển khai hệ thống camera 3D là gì?

các hệ thống 3D đòi hỏi chi phí ban đầu cao hơn, bao gồm chi phí phần cứng, hiệu chuẩn định kỳ sáu tháng một lần, giấy phép phần mềm và nỗ lực tích hợp tăng lên; tuy nhiên, chúng mang lại tỷ suất hoàn vốn (ROI) vượt trội về độ chính xác và khả năng phát hiện khuyết tật.

Trong những tình huống nào camera 2D vượt trội hơn camera 3D?

camera 2D thể hiện ưu thế trong các công việc kiểm tra phẳng tốc độ cao với yêu cầu độ sâu tối thiểu, ví dụ như phát hiện khuyết tật bề mặt hoặc phân loại dựa trên kết cấu trong điều kiện chiếu sáng được kiểm soát.

Khi nào camera 3D trở nên bắt buộc?

Camera 3D là thiết yếu khi độ trung thực về độ sâu đóng vai trò then chốt, chẳng hạn như trong phân tích biến dạng, lập bản đồ chiều cao đã hiệu chuẩn và kiểm tra lắp ráp—những nhiệm vụ mà hình học ảnh hưởng trực tiếp đến chức năng.
